第7种获取滤波器频率响应的的方法--也是要求最少，成本最低的

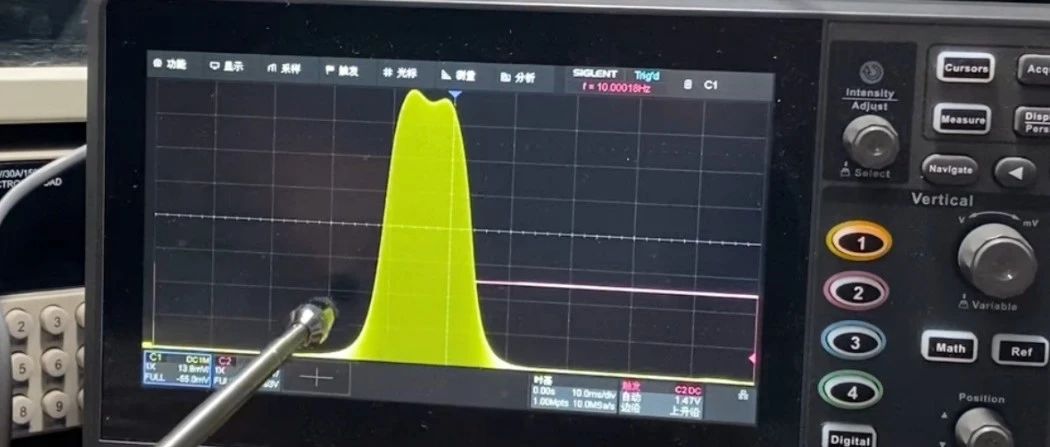

前面发了一篇文章讲获取滤波器频率响应的多种方法《6种方法获取滤波器的频率响应，总有一款适合你！》， 其中有的方法需要搭配矢量网络分析仪，有的需要搭配频谱仪，有的需要示波器支持伯德图，还有的需要示波器支持FFT。那如果网分和频谱仪没有，示波器也不支持FFT和伯德图，有没有办法测试频率响应呢？今天我们就来聊一聊。 一道问题 照例，先抛出来一道问题：拿到一个滤波器，如果获取到该滤波器的频率响应？再加一个前置条件，没有网分，没有频谱仪，也没有伯德图，没有FFT，如果通过示波器和信号发生器来获取滤波器的频率响应呢？ 方法7：利用示波器+信号源来获取 先上实测效果图！上图即为用示波器+信号发生器获得的频率响应。虽然和矢量网络分析仪获得效果图（如下图）有点差异，但是整体的趋势是相近的，做定性分析是可以的。言归正传！①咱们先看下信号源是如何设置的。1、正弦波+Sweep扫频模式，幅值1Vpp，负载阻抗设置为50欧；2、扫频时间100ms，扫频范围10MHz~11.5MHz；（因为我已经知道该滤波器的带通范围，也不太好装作不知道）3、信号源的“触发输出”设置为“开”，这个很重要！②设置完成后，再看下信号源和示波器如何连接。将信号源的Aux In/Out接入到示波器的ch2。将信号源的信号输出接入到滤波器的input，滤波器的output接入到示波器的ch1。示波器为了阻抗匹配，接入了50欧姆的匹配端接。如此，可以获取到如下波形。ch1，黄色，即为滤波器输出到示波器的扫频波形。ch2，紫色，即为信号源的触发输出波形。每一个扫频周期，触发信号完成一次从低电平到高电平的周期性跳变。③下面的操作都在示波器上。接着奏乐，接着舞！我们把上面的波形稍稍拉开，把波形幅度也拉开，就可以得到如下图所示的波形。对应ch2紫色波形，第一个箭头就是开始扫频的时间，对应的频点是10MHz；第二个箭头是扫频结束的时间，对应的频点是11.5MHz。重点！敲黑板了！示波器的横轴原本只能表示时间t，这里我们将横轴t和频率f做了映射，建立了对应关系！我们再将波形进一步拉开，让扫频的100ms时长铺满整个屏幕，即把时基调整为10ms。整个屏幕共计10格，频率跨度为10MHz~11.5MHz，平均下来是150kHz/格。这样，我们就可以清楚地知道每格对应的频点。调整好横轴后，我们再处理下纵轴。将波形的纵轴参考电平调至屏幕的最下方，我们只需要关注上半部分的波形，不关心下半部分。再调整纵轴的基准，才有细调的方式，使得波形铺满整个屏幕。如此，滤波器的频率响应就出来了！而且是实时的！我们可以通过横轴的坐标来初步计算出带通的频率范围在第5格，即在10.6MHz~10.75MHz范围内。纵轴可以作为归一化的数值，按照百分比来体现。怎么样？不需要网分，频谱仪，不需要伯德图，也没用FFT，就获得了滤波器的频率响应。 总 结 先聊到这里，梳理下今天讨论的内容：介绍了第7种获取滤波器频率响应的的方法，也是成本最低，要求最少的。怎么样？一个简短的问题，给出的回答可浅可深，就看你对这个知识点的理解达到怎样的程度。你学废了么？来源：硬件微讲堂
