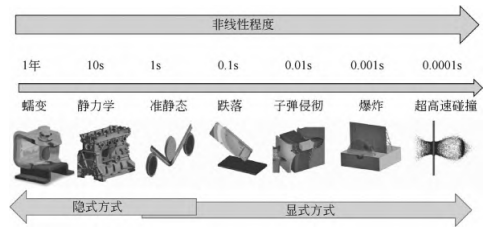

显式动力学软件最适合模拟发生在短时间,如几毫秒或更小时间内的事件。持续1s以上的事件可以模拟但是需要较长的时间,可通过诸如质量缩放和动态松弛之类的数值技术提高模拟效率减少计算时长。显式动力学的一些典型应用有:材料的动态力学响应、汽车的碰撞、高速切削、电子产品的跌落、流固耦合作用、军事工业中的战斗部的设计等。

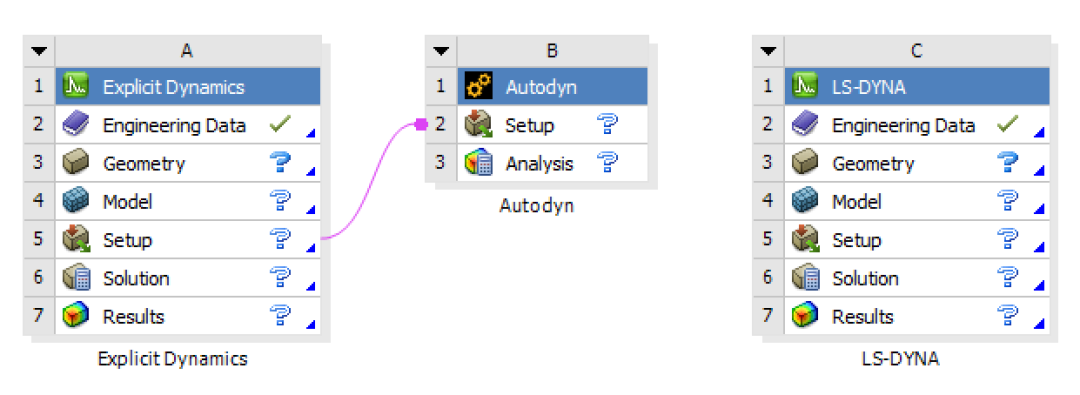

ANSYS/Workbench中的显式动力学主要包括有 ExplicitDynamics、Autodyn和 LS-DYNA 三个模块。

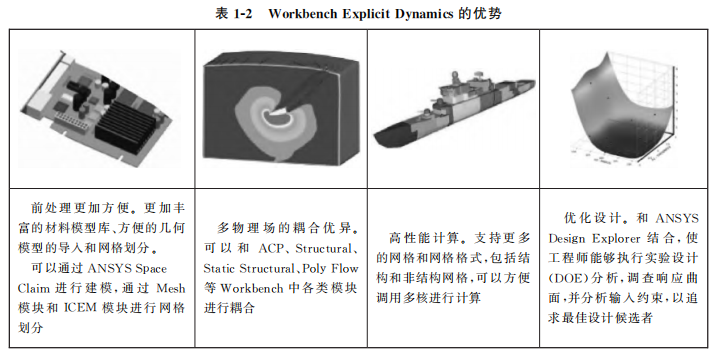

ExplicitDynamics模块是 ANSYS公司在收购世纪动力公司的 Autodyn软件后进行开发的,调用 Autodyn软件进行计算，结果用 Autodyn软件也可以打开。可以说,ExplicitDynamics模块是 Autodyn软件的前处理软件,Autodyn是 ExplicitDynamics的计算求解器。

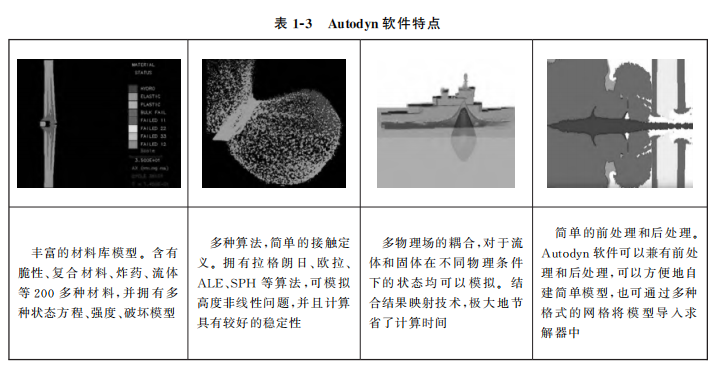

Autodyn是著名的显式动力学软件,其主要特色在于其前后处理一起,纯图形用户界面操作,包含有材料库,简单方便,在计算爆炸、高速侵彻方面有独特的优势,主要应用在军工领域。

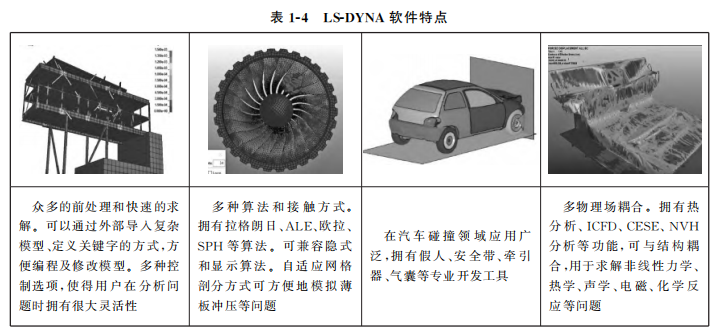

LS-DYNA 是原 LSTC公司开发的显式动力学软件,其主要特点是算法丰富,兼有隐式和显式算法,多物理场耦合功能较强,以 K 文件关键字为计算核心,其上手难度较大,被广泛应用在汽车、军工、航天等领域。2019 年,LSTC 公司被 ANSYS 公司收购后,LS-DYNA 被进一步在 Workbench中进行整合。

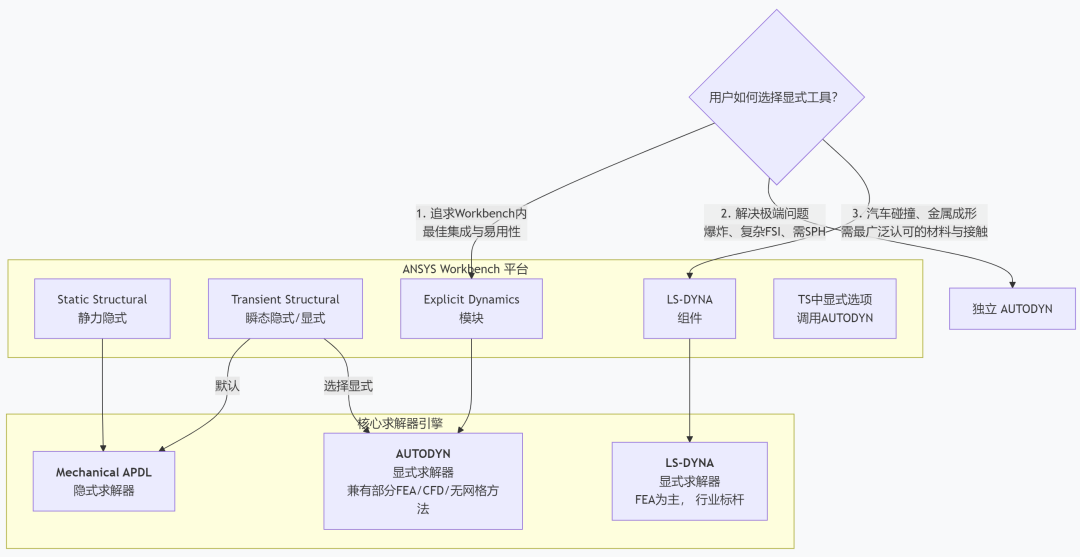

来自deepseek的总结如下图
