电池设计师成长记

7月前浏览403

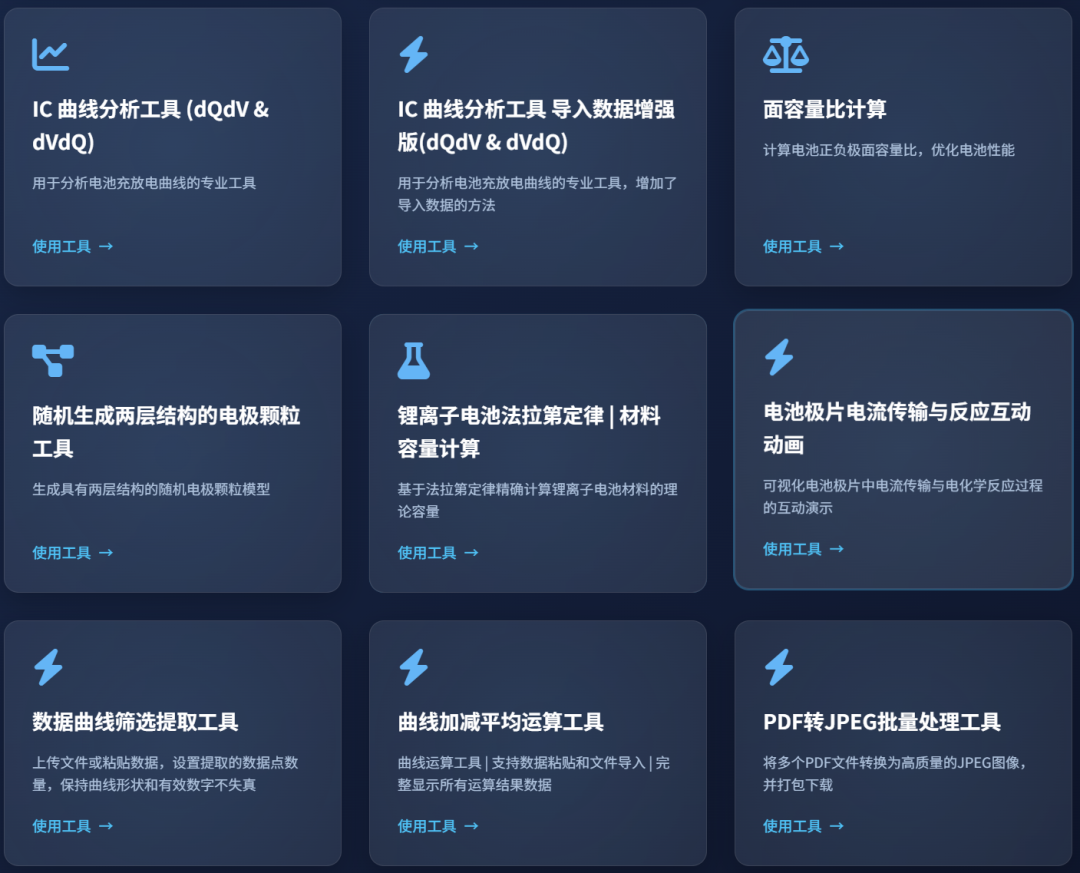

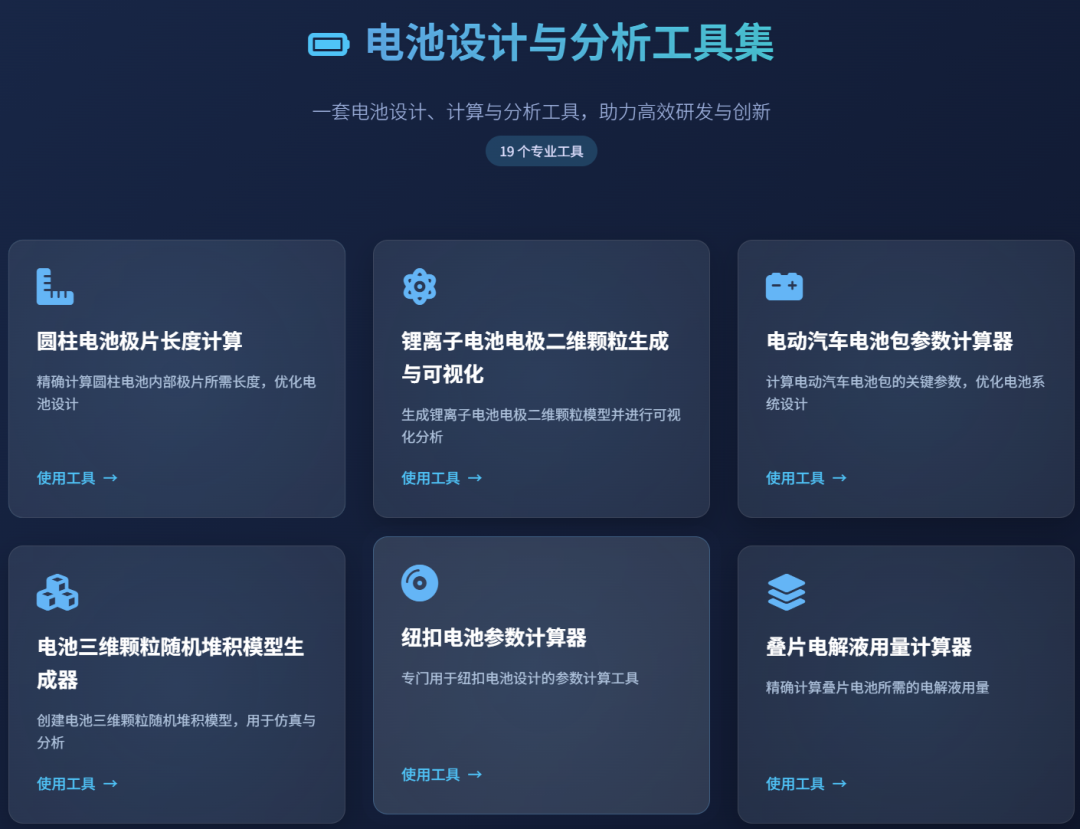

从2025年年初开始,自己陆陆续续利用AI做了很多电池设计与计算类的网页版小工具,目前已经陆续分享了19个,包括电极参数的计算、电池模型的生成,比容量计算,数据处理等。
重点详细介绍几个工具:

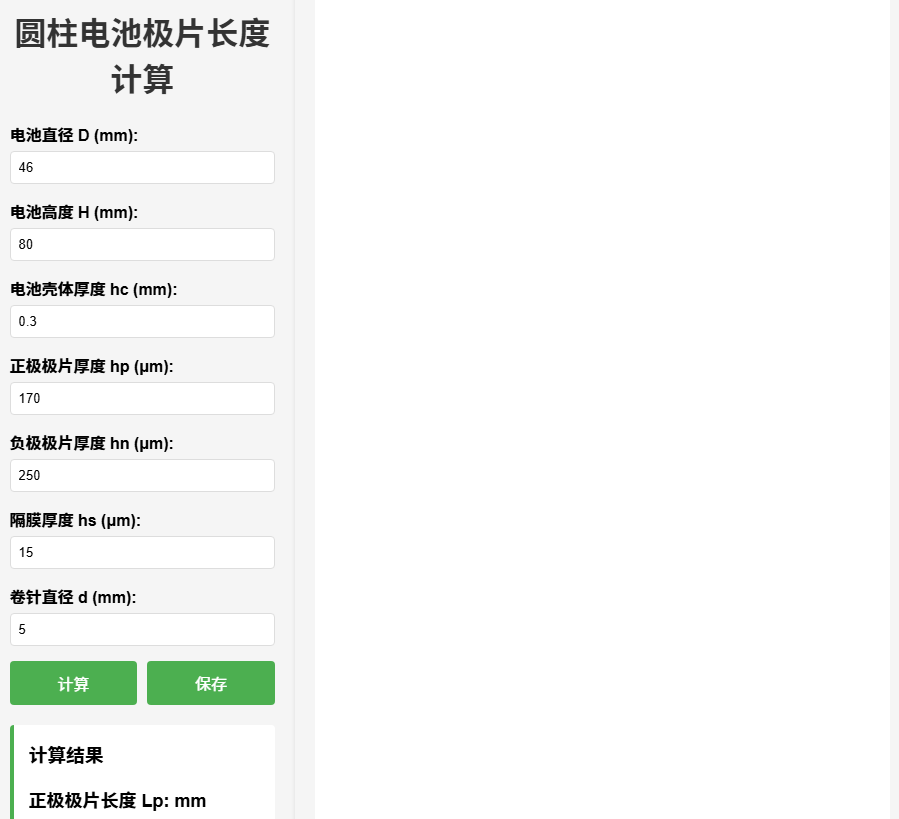

1、圆柱电池长度计算器:圆柱电池设计中,输入电池直径、壳体厚度、正负极极片和隔膜厚度,以及卷针直径,估算出正极极片的长度。

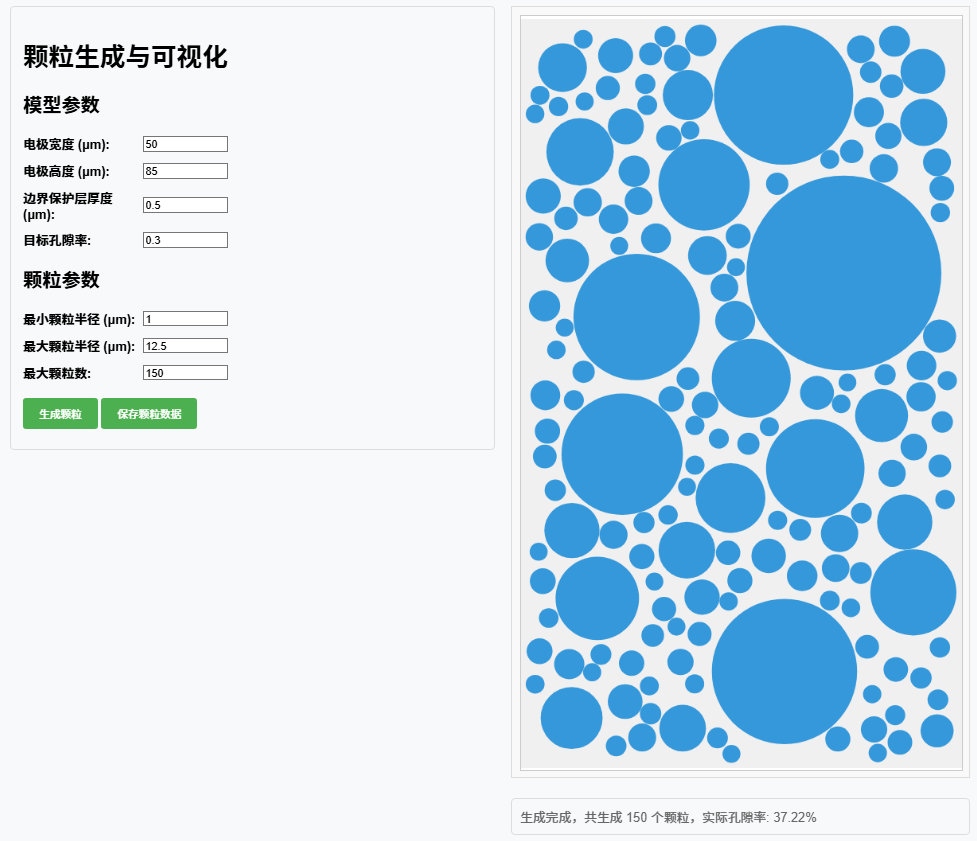

2、颗粒生成与可视化:做电池模拟时,根据设定的尺寸和孔隙率,随机生成电极圆形颗粒,可保存下载圆形颗粒的圆心和半径数据,用于绘制几何模型。

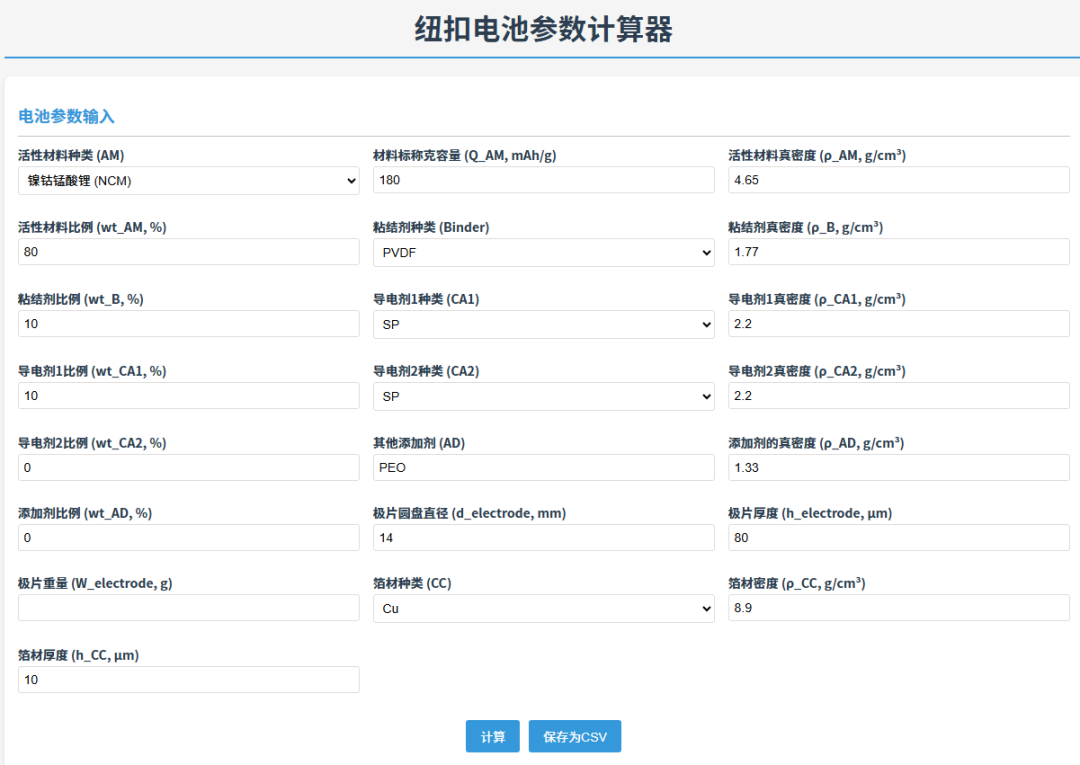

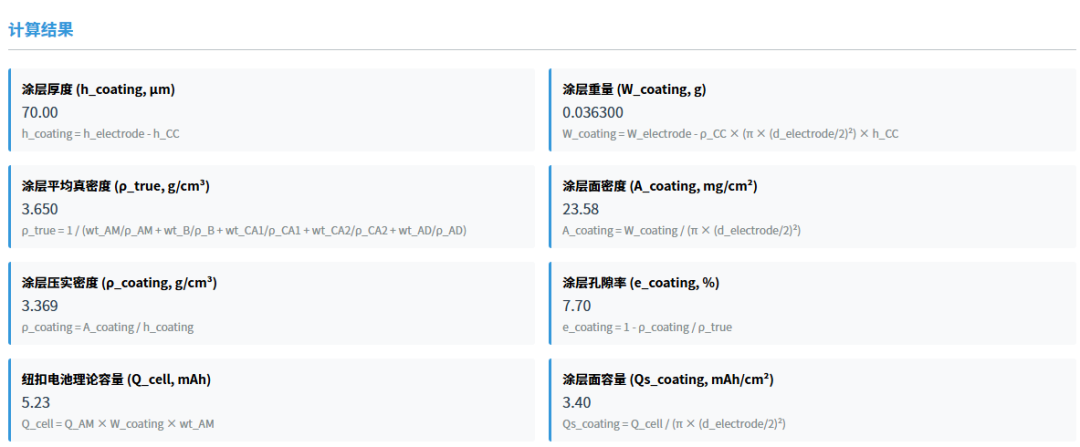

3、纽扣电池计算器:输入关键参数,计算极片的压实密度、孔隙率,面容量等

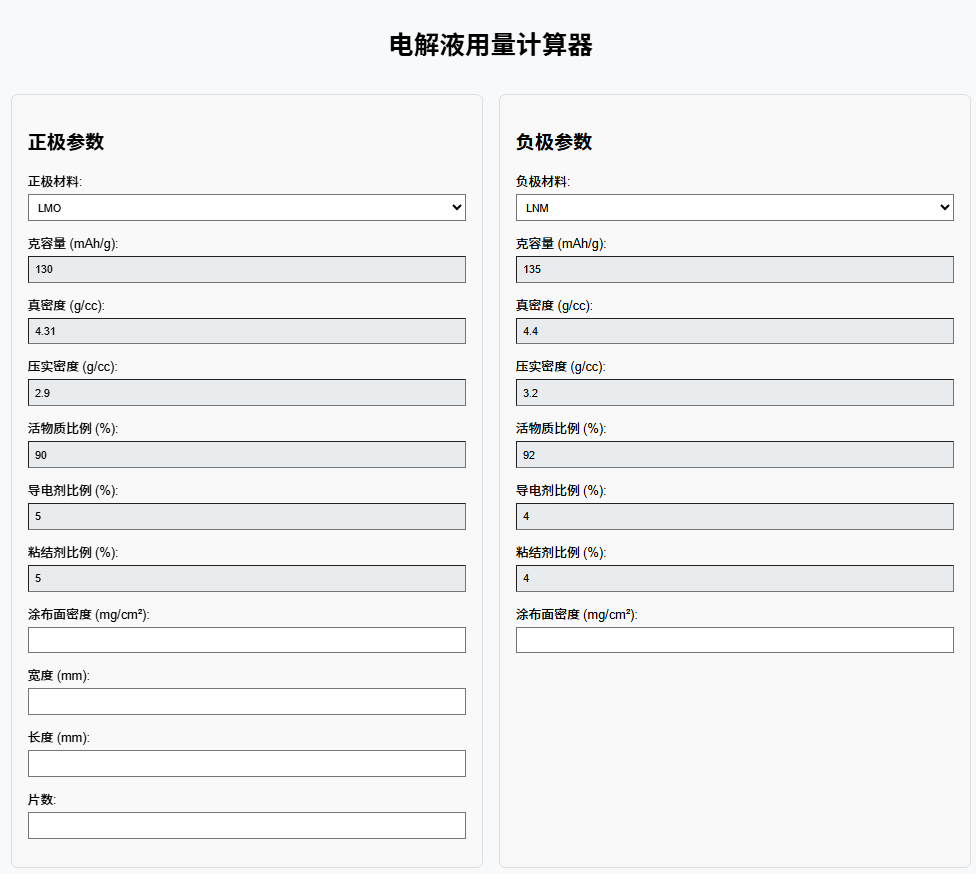

4、电解液用量计算器:输入叠片电池正负极极片参数,计算出电极和隔膜的孔隙体积,即电解液填充体积。

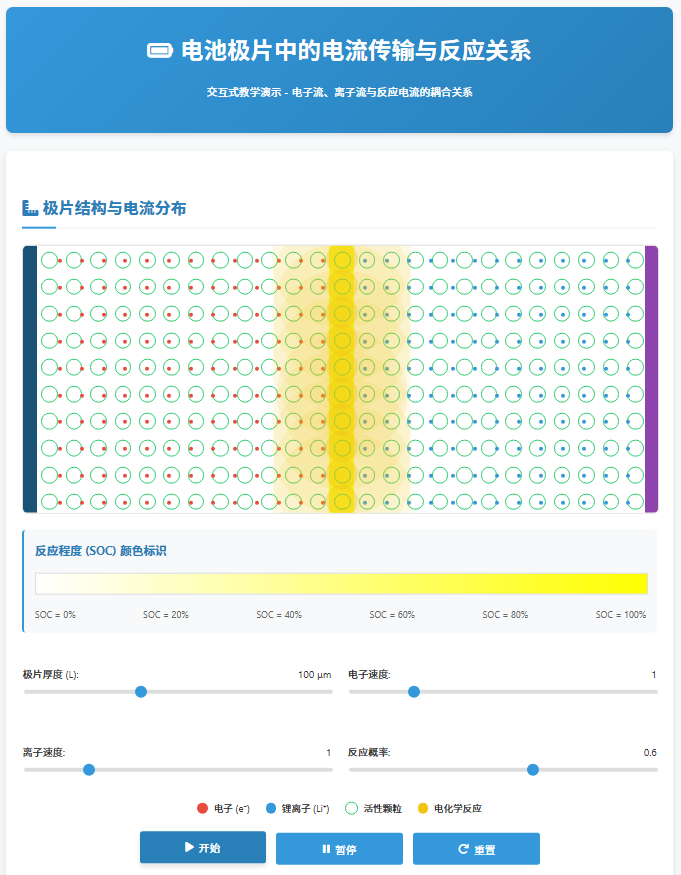

5、交互式教学演示 - 电子流、离子流与反应电流的耦合关系:示意展示离子电导和电子电导对电极反应均匀性的影响。

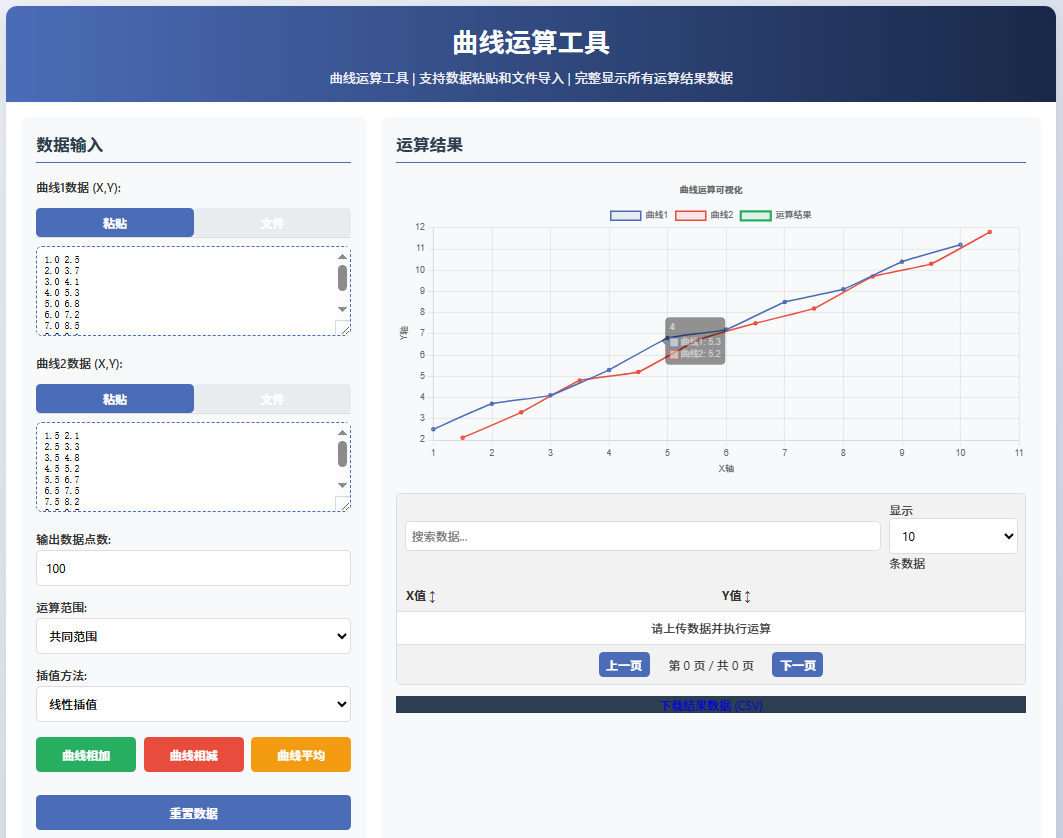

6、曲线运算工具:输入两组数据,计算两条曲线相加、相减和平均数据。

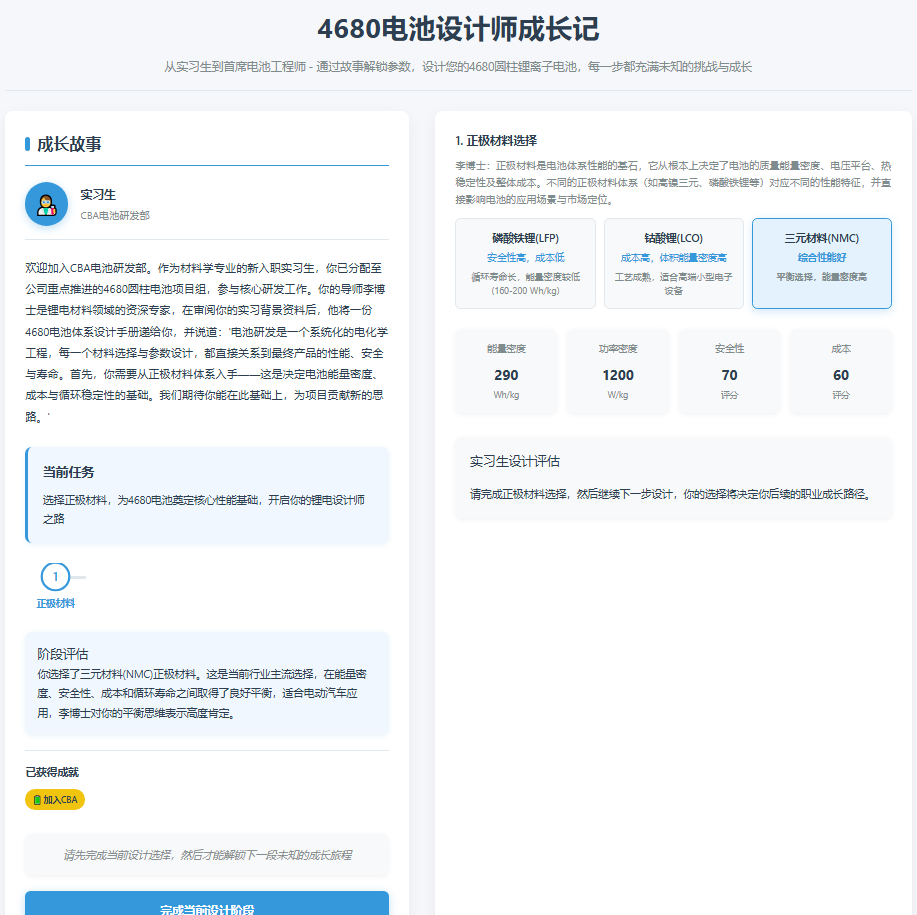

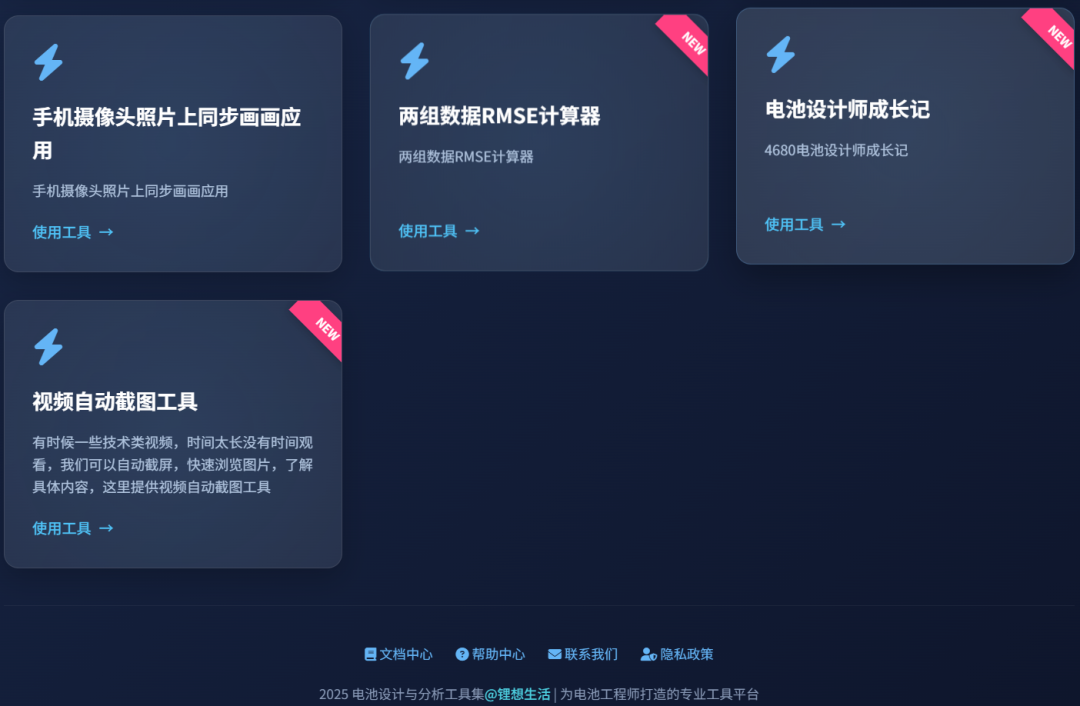

7、电池设计师成长记:一个电池设计的小游戏,数量计算没有精心设计,仅供娱乐。
来源:锂想生活
