ABAQUS辊压成型仿真

前言

01

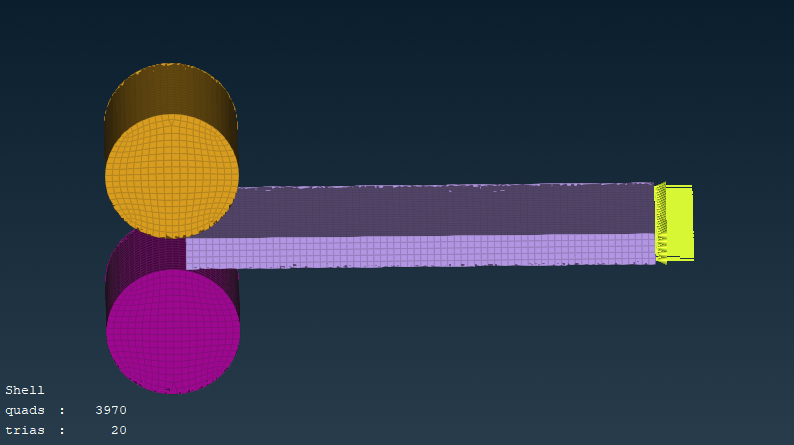

辊压成型模型介绍

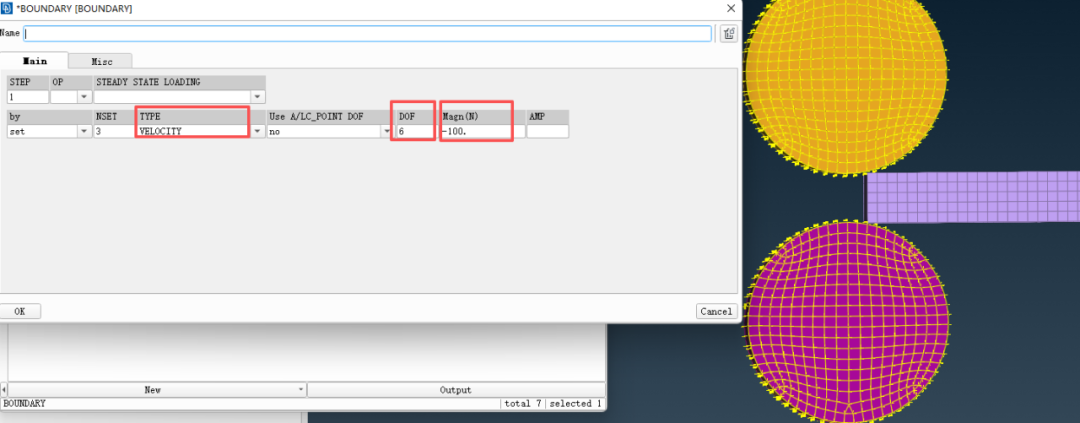

分别用MPC把圆柱体抓起来，这样圆柱体就是刚体，MPC的中心点的绕轴旋转的自由度松开，添加一个转动速度，其他自由度约束。

另一个圆柱体的速度要和上面一个设置相反（相互运动）



给钢板施加一个初速度，把它送到两个圆柱体中间。

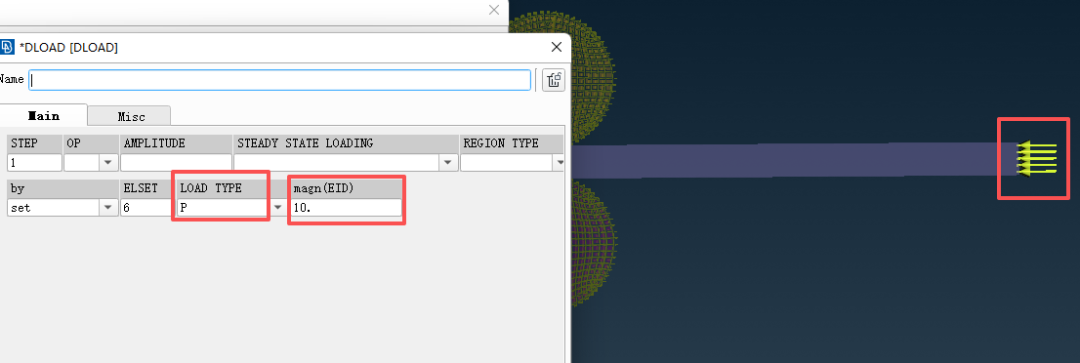

在钢板的末端施加一个10Mpa的压强，把钢板往前推。

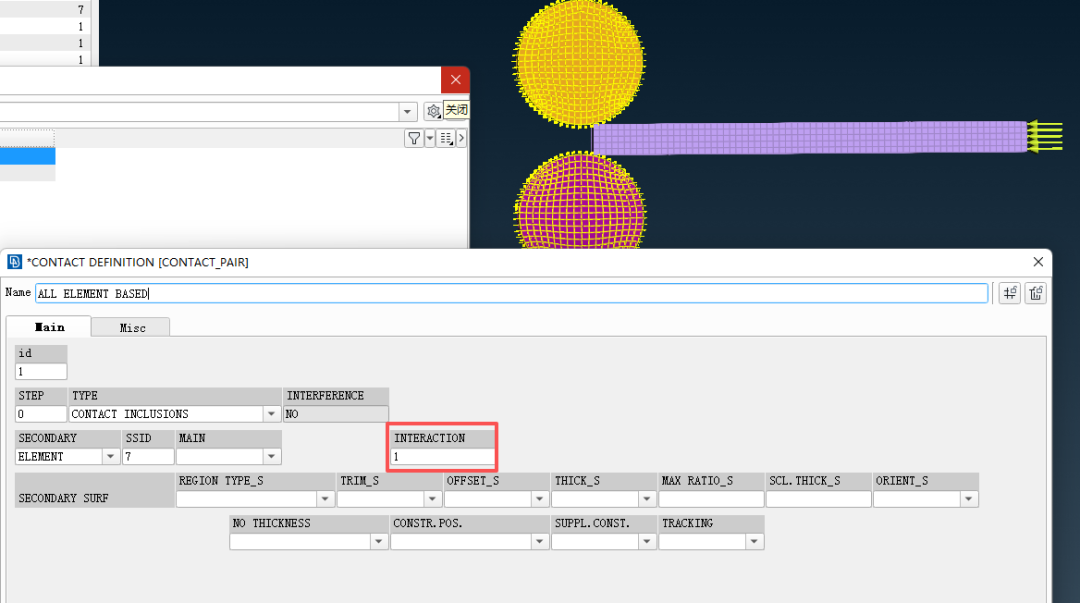

接触就给一个全局接触，记得给一个0.2的摩擦系数，接触算法选择罚函数，接触类型选择硬接触。
