调了2天板子，我是怎么发现电容贴错的？10uF贴成了1.5nF导致视频无输出！

EE小新

8月前浏览166

关注

大家好，我是EE小新。

这种电容的问题，说实话很难发现，从昨天下午拿到板子到今天12点左右发现问题，花了整整24小时！

一定要有一块好的板子做对比！不然难度会成倍加大！

第一步就是目视检查，有无明显虚焊短路，然后再用万用表打到二极管档，检查电源是否短路---没啥毛病，正常

第二步，上电，使用万用表测试各级电源电压，也没啥毛病，正常。

第三步，测试视频异常，指示灯闪烁，问题出现，好的板子的指示灯应该是常亮。

开始查问题，怀疑焊接问题，前几天群里同学说板厂的PCB贴片出现虚焊情况，我用电烙铁把相关电路芯片焊接了一遍，还是闪烁。

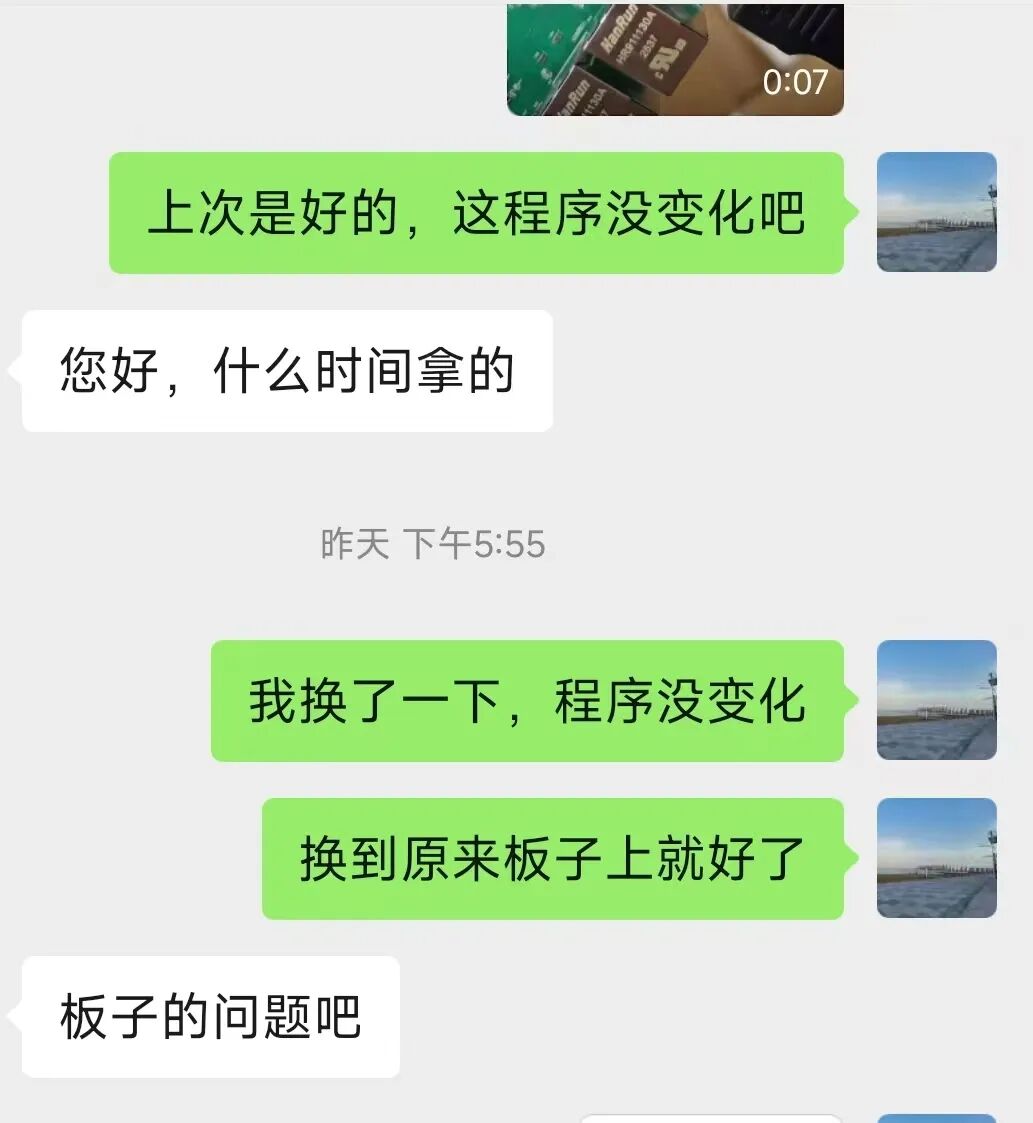

接着怀疑固件问题，因为是厂家烧录好的固件，所以询问供应商是否上次和这次的固件发生变化，供应商说没有变化，同样的固件。

然后进行ABA替换，把好的板子上的芯片移植到这个板子上，这个板子上的芯片移植到好的板子上，故障依旧。

可以肯定是新板子的问题。但是对比电路，这部分电路只是把连接器换掉了，和芯片相关的电路一直没有动。

看着也晚上10点了，就回家了。

第二天，想着电路本身没啥问题，但是电源那边新增了一路输出，相当于电流负载变大，是不是芯片选型错误呢？

又回去看电源芯片手册，发现电流是够的，不然电压不会稳定在1.2V，这时候我用示波器看，测试发现纹波特别大。

这时候想不对啊，芯片肯定选型没有错的，电流也是够的，于是开始割线，将新增的一路电源输出断开，纹波小了一点，这时候居然可以正常工作了！

那就可以定位到电源这里了。

但是问题来了，为什么1.2A的芯片电流带不动400mA的电流负载呢？

这时候也快中午了，就在我准备出去吃饭的时候，发现板子上2个电容长得不一样，同样是0805的封装，新板子上的电容明显薄了，我查了一下PCB图纸，正常的板子上10uF的0805封装的电容明显厚多了，严重怀疑这颗电容值不对。肯定值特别小才导致纹波大的，我直接从物料中找了一颗10uF的电容并联上去，纹波基本看不到了，这时候把刚刚隔开的线又用一根电阻腿短接上，视频能正常输出了。

把这颗电容，拿下来测试发现只有1.5nF！难怪纹波这么大呢！
