导读：2025 年，全球航天产业迎来爆发式增长的同时，也面临着极端环境下的热控技术挑战。天问二号探测器携中科院理化所研发的中空微球隔热膜成功奔赴深空，在 - 200℃极寒环境中实现长效热稳定；北京极光星通的柔性热管散热专利落地，为卫星载荷延长在轨寿命提供新方案；美国蓝移公司的 AeroZero 复合材料横空出世，破解了近地轨道太空碎片与极端温差的双重难题。这些热点事件背后，都指向同一个核心 —— 卫星热控技术已进入 “材料创新 + 智能设计” 的新时代，而高效的仿真工具，正是将技术突破转化为工程实践的关键桥梁。

此时，一套贴合航天工业标准、能覆盖 “设计 - 仿真 - 优化” 全流程的工具，就成为突破热控技术落地瓶颈的关键。

01

为何选择NX进行卫星热控仿真分析？

然而，在我看来，Thermal Desktop等传统工具虽有其优势，但NX作为现代一体化CAE平台，在卫星热控仿真中展现出更符合未来工程需求的综合优势。

一文搞懂Thermal Desktop航天卫星轨道热分析

在航天领域，西门子 NX 软件的 Space Systems 模块早已成为行业标杆，其核心优势在于能将前沿热控技术无缝融入工程实践，解决从 “理论可行” 到 “实际可用” 的转化难题。



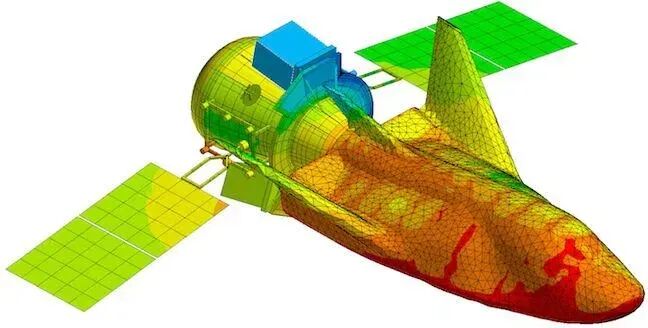

1. 深度集成的CAD/CAE一体化环境

这是NX最根本的优势。它采用单一数据库，几何模型与有限元热模型真正同源。当卫星结构设计发生变更时（如设备布局调整、支架形状修改），热模型中的几何、网格及附着其上的热属性（如涂层、热耦合）可实现 智能、自动的关联更新 ，避免了传统流程中繁琐的几何重新导入、修复和边界条件重映射，极大提升了迭代效率并杜绝了人为操作错误。



2. 高度自动化与智能化的专业建模工具

NX提供了针对航天热控设计的专用对象库和自动化工具，显著降低建模复杂度：

• 自动化建模 ：强大的中面抽取、壳体网格生成功能，能快速处理卫星常见的钣金、舱壁结构。
• 智能对象库 ：内置加热器（可设置开关温度、PID控制）、 热管 （提供从简化导热杆到详细两相流模型的不同精度选项）、 多层隔热材料 （MLI，可通过多层薄壳材料属性高效模拟）、相变材料（PCM）、热电制冷器（TEC）等对象的专用模板，用户只需填写工程参数即可快速构建高保真模型。
• 自动化报告生成 ：可定制报告模板，自动输出包含关键温度曲线、云图、数据表格的仿真报告，满足项目交付与归档要求。



3. 先进且直观的空间环境与轨道建模

NX内置的轨道工具允许通过图形界面直观定义卫星轨道（六要素）、姿态（对地定向、对日定向等），并实时可视化卫星、太阳、地球的相对运动与阴影关系。除标准太阳、地球反照与红外热流外，还能方便地建模行星际任务中的复杂环境（如月球遮挡、火星表面红外辐射）。

上一篇文章《为什么卫星结构仿真通常要求使用Nastran？这些典型工程力学问题总结好了》我围绕卫星结构力学有限元课程VIP群讨论的问题进行总结，接下来，我将对卫星热控仿真课程VIP群的问题进行总结，持续更新。欢迎读者朋友收藏并订阅我的课程，详情见后文。

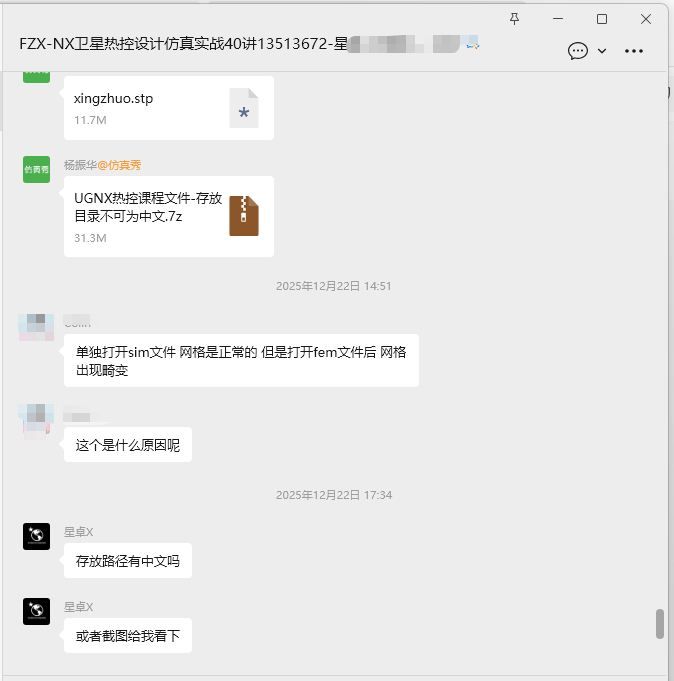

卫星热控仿真课程VIP群答疑

02

卫星热控仿真学员常见问题与精要解答



问题1. 轨道热环境设置关键参数如何验证？

• 关键参数 ：轨道六要素（特别是高度、倾角）、 姿态模型 （如Local Vertical Local Horizontal, LVLH）、太阳矢量模型（星历）、地球反照率与红外辐射常数。
• 验证三步法 ：

（1）可视化检查 ：运行轨道动画，观察卫星各面受照、进入地球阴影的情况是否符合物理直觉。

（2）简化模型校核 ：创建一个球形或立方体简单模型，置于典型轨道，计算其外热流。手动估算在特定 β 角（太阳-轨道面夹角）下，向阳面与背阳面的最大、最小热流，与软件结果进行量级比对。

（3）输出数据检查 ：查看求解生成的详细外热流报告，检查其随时间变化的周期性和数值合理性。



问题2. 部件间接触热导如何确定？对于螺钉、胶接等不同形式？

• 确定方法（按可靠性排序） ：

（1）试验数据 ：来自相同或类似材料、表面处理、紧固方式和压力条件下的热真空试验测量值，最为可靠。

（2）经验公式/手册 ：参考ESATAN、ECSS或NASA手册中的公式，基于接触压力、表面粗糙度、材料硬度、界面填料（如导热硅脂）进行计算。

（3）反向标定 ：在拥有系统级热平衡试验数据的前提下，以试验温度为基准，反向调整仿真模型中的接触热导，使两者匹配。

• NX中处理 ：在定义“热耦合”时选择“接触”类型。对于一排螺钉连接，通常不模拟每个螺钉，而是将整个接触面区域赋予一个 等效的“面积加权”总接触热导 。



问题3. 瞬态仿真时间步长和总时长如何设置？计算太慢如何优化？

• 设置原则 ：

（1）总时长 ：应不少于 2-3个完整的轨道周期 ，以消除初始瞬态影响，获得周期稳定的温度解。

（2）时间步长 ：初始步长可取轨道周期的1/200至1/100（例如，90分钟轨道取30-60秒）。 强烈推荐使用自动变步长 功能，让求解器根据温度变化率动态调整。

• 计算加速策略 ：

（1）型简化 ：对非关注区采用较粗网格，合并电气线缆等细小部件为等效热阻。

（2）辐射计算优化 ：对于内部辐射，可对部分表面使用“灰体”近似或预计算并固定角系数。

（3）并行计算 ：在求解设置中启用多核并行求解。

（4）智能初始化 ：先运行一个使用轨道平均外热流的 稳态分析 ，将其结果作为瞬态分析的初始温度场，可大幅缩短达到周期稳态的模拟时间。



问题4. 如何模拟热管？可以简化为高导热杆吗？

• 根据分析目的选择模型 ：

（1）简化模型（等效导热杆） ：适用于系统级分析且热管工作正常的情况。将其建为一根具有 等效轴向超高导热系数 （如5,000 - 50,000 W/(m·K)）的杆单元。此模型无法模拟热管的 启动特性、传热极限和局部干涸 。

（2）高级模型 ：需联合使用用户自定义单元或系统耦合工具，建立包含蒸发段、绝热段、冷凝段的详细模型，考虑工质流动与相变。用于分析热管在极端工况下的性能或失效模式。



问题5. 多层隔热材料（MLI）层数多，如何高效建模？

• 推荐方法（NX高效处理） ：

（1）“多层薄壳”属性法 ：在材料属性中定义MLI为一种多层复合材料，输入各层反射屏和间隔物的面密度、发射率及层间接触传导。NX会使用解析方法计算通过整个MLI包的热流， 无需对每一层划分网格 ，效率最高且精度满足工程需求。

（2）等效热阻法 ：将整个MLI包视为一个整体，用一个“热阻-电容”网络来等效，适用于快速估算。



问题6. 求解出现“不收敛”错误，如何系统排查？

• 排查清单 ：

（1）模型基础 ：确认 单位制统一 ；检查材料属性（比热、导热系数）是否为非物理值或随温度剧烈变化；检查网格质量（避免极度扭曲的单元）。

（2）物理设定 ：是否存在 “热漂浮” 节点或部件？确保所有部分都有导热或辐射路径最终通往热沉（空间背景）。检查辐射分析中，所有表面的视角系数之和是否接近1（封闭性）。

（3）数值设置 ：适当 放宽收敛容差 （如从1e-6调至1e-4）；对于强非线性问题（如接触热导变化大），尝试 分步施加载荷 ；给定一个更接近预期结果的 初始温度猜测 。



问题7. 后处理如何快速提取关键数据（如设备极值温度、加热器功耗）？

• 高效工作流 ：

（1）事前定义组 ：在求解前，将关注的设备、面板、节点等定义为“组”或“区域”。

（2）利用图表功能 ：在后处理中，可直接绘制整个“组”的 最大、最小、平均温度随时间变化的曲线 。

（3）专用结果输出 ：对于通过NX智能对象库定义的加热器，结果文件中包含其 开关状态、实时功率和累计耗电量 的独立输出项，可直接绘制曲线，无需手动提取计算。

03

卫星热控仿真教程

以上就是目前整理卫星热控仿真课程典型问答，欢迎用户在VIP群里与我持续交流。后续会持续更新。卫星结构力学与有限元典型问答请查看为什么卫星结构仿真通常要求使用Nastran？这些典型工程力学问题总结好了。还需还将整理卫星热力耦合课程用户问题《高精度卫星在轨力热耦合与热变形分析机理、方法与工程仿真实践》。

总之，随着立方星、微小卫星星座的爆发式增长，热控设计面临“低成本、短周期、高可靠、可批量生产”的新要求。这催生了更简化的设计工具（如一些针对立方星的免费热分析软件）和模块化、标准化的热控产品解决方案。在商业航天公司工作，可能获得更快的项目迭代经验和更广阔的技术尝试空间。

最后，成为一名优秀的卫星热控设计师，是一场漫长的修行。它要求从业者既要有科学家般的理论素养，又要有工程师般的实践动手能力；既要有艺术家般的创造性与直觉，又要有医生般的严谨与责任感。他们工作在从图纸到苍穹的漫漫长路上，在极寒与极热的宇宙夹缝中，为每一颗探索未知的“人类之眼”守护着最适宜的“生命体温”。这份事业，是对智慧、耐心与担当的终极考验，其成就感和价值，也正蕴含在这份极致的守护之中。

以下是笔者结合多年的工作经验，独家发布仿真秀官网的——原创卫星热控设计师成长必修课，欢迎大家订阅学习。

可回放，开具发票，奖学金、直播加餐

提供vip群答疑和模型下载

NX卫星热控设计仿真实战40讲：带练亲手造星-覆盖卫星热控全生命周期核心技术

扫码试视频教程

以下是课程安排：



第一章：基础概念篇

要点1：卫星热控的任务、需求与特性

要点2：卫星热控的主要技术

要点3：卫星热控的主要工作

要点4：空间环境：发射阶段

要点5：空间环境：地球轨道空间环境

要点6：卫星热控设计的主要特点

要点7：卫星热控设计条件

要点8：卫星热控设计需要考虑的因素

要点9：卫星热控设计-工况选择

要点10：卫星热控设计方法-隔热与耦合热设计

要点11：卫星热控设计-调节方式选择

要点12：卫星常用热控制技术-传热/导热技术

要点13：卫星常用热控制技术-隔热技术

要点14：卫星热控制技术-加热与制冷技术

要点15：卫星常用热控制技术-测控温技术



第二章：卫星热设计实操篇

要点16：卫星“星卓二号”项目背景介绍

要点17：卫星热控设计思路概述

要点18：卫星的设计约束/输入-坐标系与布局设计

要点19：卫星的设计约束/输入-轨道与光照条件分析

要点20：卫星的设计约束/输入-工作模式与热耗分布

要点21：空间外热流分析

要点22：热控方案设计-等温化设计

要点23：热控方案设计-隔热设计

要点24：热控方案设计-加热回路与热敏设计

要点25：部组件热设计



第三章：卫星热仿真实操篇

要点26：卫星热仿真概述

要点27：卫星模型简化

要点28：卫星热仿真的简化与假设

要点29：卫星几何模型导入NX与界面介绍

要点30：卫星热仿真模型材料属性创建

要点31：卫星热仿真模型网格划分

要点32：卫星热仿真模型材料属性指定

要点33：卫星热仿真模型热光属性指定

要点34：特殊单机：太阳翼、多层设置

要点35：卫星热仿真边界设置-轨道热与辐射热

要点36：卫星热仿真边界设置-热载荷

要点37：卫星热仿真边界设置-热耦合

要点38：卫星热仿真解算方案设置

要点39：卫星热仿真后处理

要点40：卫星热仿真工况划分

要点41：卫星热仿真工况1：主动段仿真

要点42：卫星热仿真工况2：入轨段仿真

要点43：卫星热仿真工况3：待命模式

要点44：卫星热仿真工况4：轨控模式

要点45：卫星热仿真工况5：任务模式

要点46：卫星热仿真工况6：安全模式

总而言之，成为一名合格的卫星热控设计师，是一条需要持续学习、精进技艺的漫长征途。它始于扎实的数理与工程基础，成于无数个在仿真屏幕前、在试验设备旁、在协调会议中的实践锤炼，最终升华于对浩瀚太空与精密工程的无畏热爱。这条路径清晰而严格，但每一步都伴随着为国家航天事业贡献智慧的巨大成就感。当您设计的“恒温衣”护卫着卫星在极端太空中安稳运行、传回珍贵数据时，您便会深刻理解，这份职业不仅是解决热的问题，更是守护着人类探索宇宙的梦想与光明。
