突破高频大功率瓶颈!这款紧凑高方向性耦合器,让卫星通信更可靠

9月前浏览369

在微波、毫米波通信领域,“大功率监测”“高频传输”“小型化集成” 一直是行业痛点。传统定向耦合器要么方向性差、影响检测精度,要么结构脆弱、扛不住大功率,要么体积太大、难以嵌入系统 —— 而一篇发表在《Electronics》上的研究,恰好解决了这个 “不可能三角”。

今天就带大家拆解这款专为高频大功率场景设计的 “紧凑高方向性反向定向耦合器”,看看它如何用创新设计刷新行业认知!

No.1 行业痛点:高频场景下的 “两难困境”

不管是 Ku 波段卫星上行链路、雷达发射机,还是工业微波设备,都离不开定向耦合器 —— 它就像 “信号监测员”,负责分离正向、反向功率,同时保护探测器不被大功率损坏。但传统设计总有短板:

  • 方向性差:微带平行耦合线的奇偶模相速度差异,导致弱耦合场景下定向性不足,检测数据不准;
  • 扛不住大功率:为了补偿方向性,传统设计常用细电容、窄线条结构,电流集中时容易过热烧毁;
  • 体积太大:多段耦合、宽带设计虽能提升性能,却导致尺寸臃肿,无法集成到小型化设备中。

而这款新设计,恰好精准击破了这三大痛点!

No.2、核心创新:3 个关键设计,兼顾 “小、强、准”

1. 拓扑重构:用环形网络替代传统耦合线,告别 “脆弱结构”

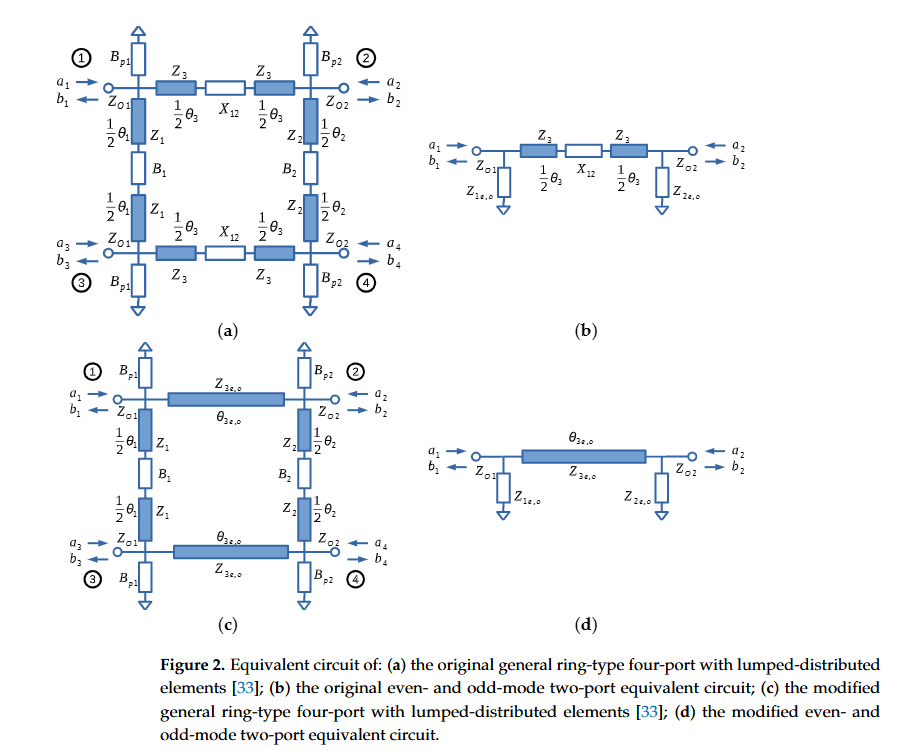

传统设计总在 “补偿奇偶模差异” 上做文章,反而搞复杂了结构。这款耦合器另辟蹊径,以 “环形四端口网络” 为基础(如图 2 所示),把原本的孤立传输线换成带奇偶模差异的平行耦合线。

不用额外加补偿元件,直接利用耦合线自身的特性构建电路,既避免了细线条、窄间隙等脆弱结构,又简化了设计流程,天生适配大功率场景 —— 哪怕是卫星上行链路的强功率传输,也能稳定工作。

2. 极致紧凑:60° 电长度设计,做到 4mm×5.5mm “迷你尺寸”

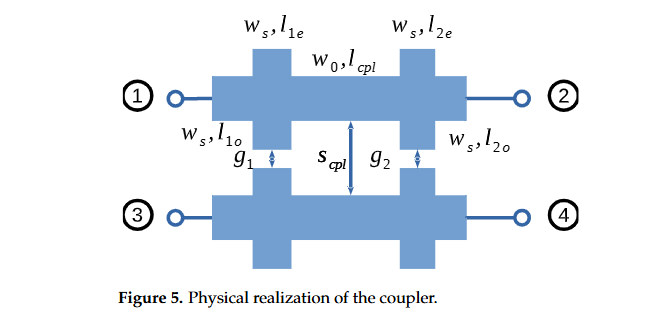

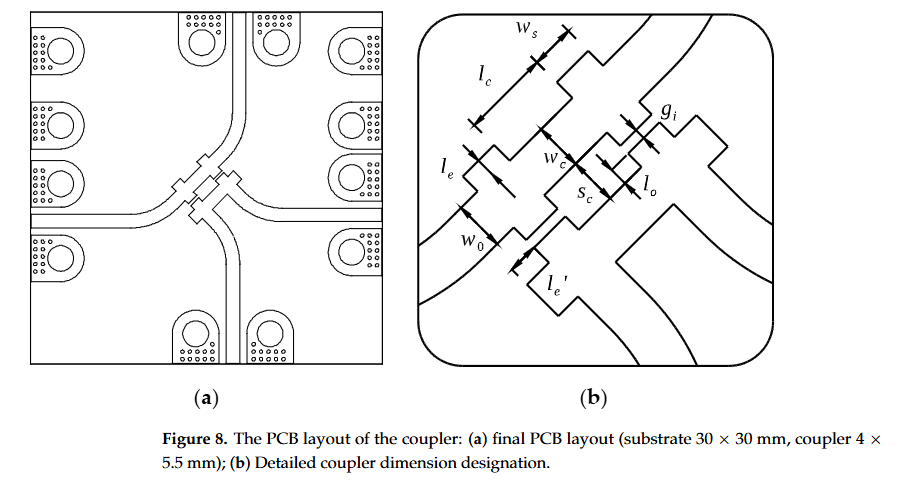

传统耦合线常用 λ/4(90°)电长度,体积很难缩小。这款设计大胆选用 60° 电长度的耦合线,再搭配内、外 stub 组合布局(如图 5 所示),最终有源区域仅 4mm×5.5mm—— 比同类产品小一圈,却能保持 20dB 弱耦合性能。

这种紧凑性意味着什么?它能轻松嵌入卫星通信模块、小型雷达设备,不用为了适配耦合器而扩大系统体积,大大提升了设备集成灵活性。

3. 精准高效:峰值 45dB 方向性,检测数据不 “跑偏”

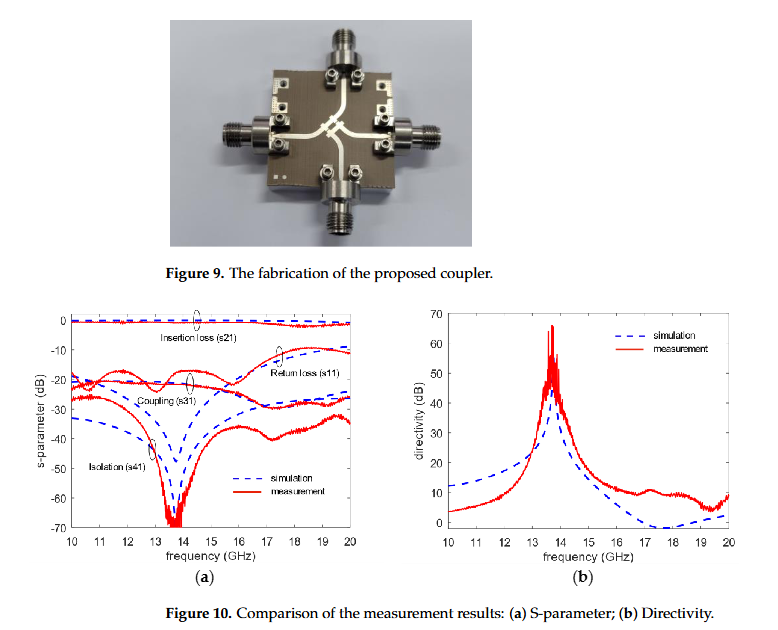

定向性是耦合器的核心指标 —— 数值越高,正向、反向功率分离越彻底,检测精度越高。这款耦合器在 12.8-14.8GHz(Ku 波段卫星上行频段)内,定向性最低 20dB,峰值更是达到 45dB(如图 10 测试结果)。

这意味着,哪怕负载阻抗有波动,也不会影响功率检测精度,让卫星通信、雷达监测的信号数据更可靠,减少传输误差。

No.3、实际应用:不止卫星通信,这些场景都能用

这款耦合器的创新设计,让它在多个高频大功率场景中 “大显身手”:

  • 卫星通信:适配 Ku 波段上行链路(14-14.5GHz),精准监测发射功率,保障信号稳定传输,避免因功率波动导致的通信中断;
  • 雷达系统:大功率发射场景下,既能保护探测器不受损坏,又能精准反馈功率状态,提升雷达探测精度;
  • 工业微波设备:在微波加热、等离子体处理等大功率设备中,实现实时功率监测,保障设备安全运行;
  • 5G 毫米波基站:小型化设计适配基站的密集集成需求,高方向性确保信号传输不干扰,提升通信质量。

技术启示:不 “妥协” 的设计哲学

这款耦合器的成功,核心在于它没有走 “牺牲 A 换 B” 的老路,而是通过拓扑创新、尺寸优化、精准建模,实现了 “方向性、功率适配、体积” 的三者兼顾:

  • 不补偿,而是 “利用”:不用复杂补偿结构,直接利用耦合线自身奇偶模特性,简化设计同时提升稳定性;
  • 不盲目追求宽带,聚焦刚需:大多数大功率系统只需特定频段工作,放弃冗余宽带设计,换取更小体积和更低损耗;
  • 全链路建模:从电路拓扑到物理尺寸,推导完整设计方程,无需反复试错,降低量产难度。

总结:高频通信的 “可靠性升级钥匙”

在卫星互联网、毫米波通信、雷达技术飞速发展的今天,这款紧凑高方向性耦合器不仅解决了当下的行业痛点,更为未来高频大功率设备的小型化、高可靠性提供了新范式。

或许不久后,我们身边的卫星终端、5G 基站、智能雷达,都会因这项技术变得更小巧、更稳定、更高效 —— 你觉得它还能应用在哪些场景?欢迎在评论区留言讨论!
