基于simlab的线性静力分析
在本教程中，将分析带孔的板。
在开始之前，请将本教程中使用的文件复 制到您的工作目录。
输入模型已划分网格，并以*.gda格式存储。包括以下练习：
·将模型导入SimLab
·定义和求解模型设置
·查看结果
一、启动SimLab
启动SimLab。
二、导入模型
1.在菜单栏中，单击File>Import>Database。
此时将打开Import File对话框。
2.选择plate_hole.gda文件。
3.单击Open。plate_hole.gda文件仅包含几何数据。 plate_hole.gda文件被加载到当前的SimLab数据库中。
三、定义解决方案
1.在Solutions功能区的Physics组中，单击Structrual工具。
此时将打开Create Solution对话框。

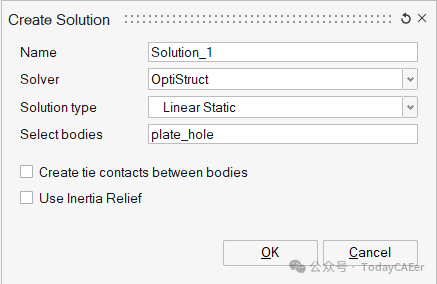

2.在Create Solution对话框中，完成以下操作并单击OK。
a)对于name ，输入Solution_1。
b)对于Solver type ，选择OptiStruct。
c)对于Solution type ，选择Linear Static。
d)对于Select bodies ，选择plate_hole主体。
线性解是在Model Browser的解选项卡中创建的。
四、定义约束
1.在Analysis功能区的Loads和Constraints组中，单击Contraints工具。
2.在辅助工具集中，单击Fixed工具。将打开Fixed Constraint对话框。

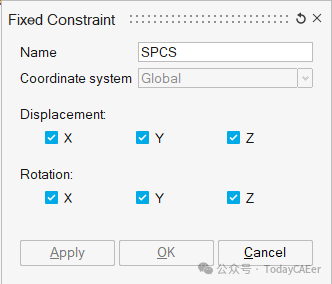

3.在Fixed Constraint对话框中，为Name输入SPCS。
4.启用所有6 个复选框。
5.在模型视窗中，右键点击并选择Edge作为选择过滤器。

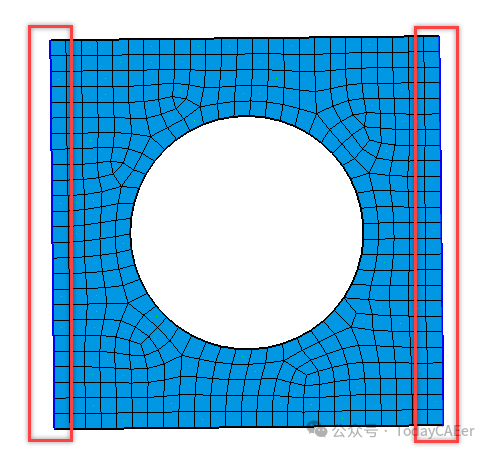

6.在模型视窗中，选择板的两端。
7.在Fixed Constraint对话框中，单击OK。
选定边上的节点受到约束。
五、应用力
1.在Analysis功能区的Loads和Constraints组中，单击Loads工具。
2.在辅助工具集中，单击Force和Moment工具。此时将打开Force和Moment对话框。
3.在模型视窗中，右键点击并选择Edge作为选择过滤器。

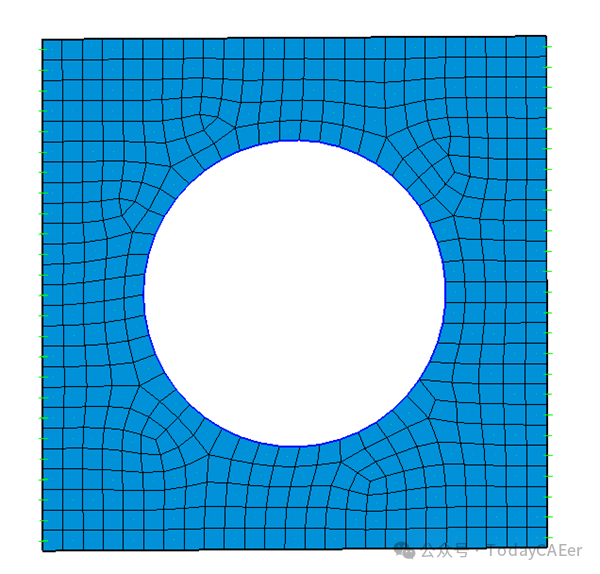

4.在模型视窗中，选择圆形边，如下所示。

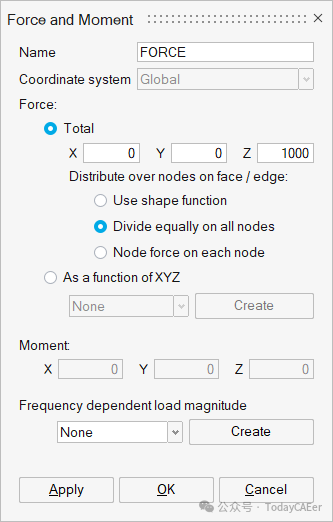

5.在Force和Moment对话框中，定义以下参数并单击OK。
a)对于Name ，输入FORCE。
b)对于Z （Z ），输入1000。
c)对于Distribute over nodes on face/edge，选择Divide equal on all nodes。
对于圆形边上的47 个节点，1000N的总力平均分布为21.27N。
六、应用Material和应用属性
1.在Model Browser的属性选项卡中，双击steel材料。
此时将打开Material对话框。

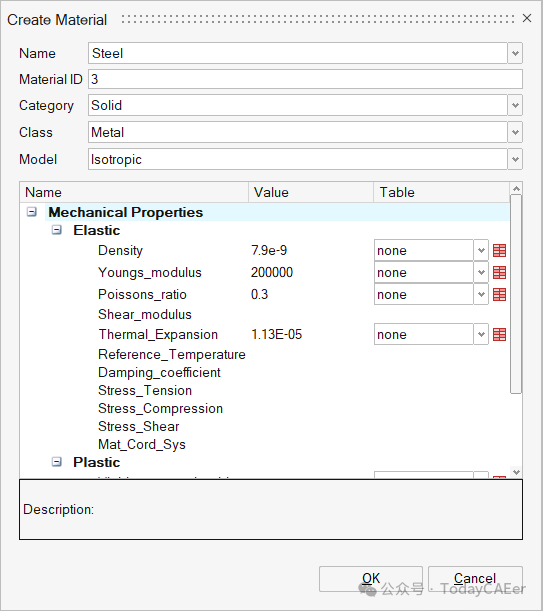

2.在Material对话框中，定义以下参数，然后单击OK。
a)对于Name ，输入STEEL。
b)对于Density，输入7.9e-09
c)对于Youngs_modulus，输入200000。
d)对于Poissons_ratio，输入0.3。
3.在Analysis功能区的Property组中，单击Property工具。
此时将打开Analysis Property对话框。
4.在模型视窗中，选择plate_hole主体。

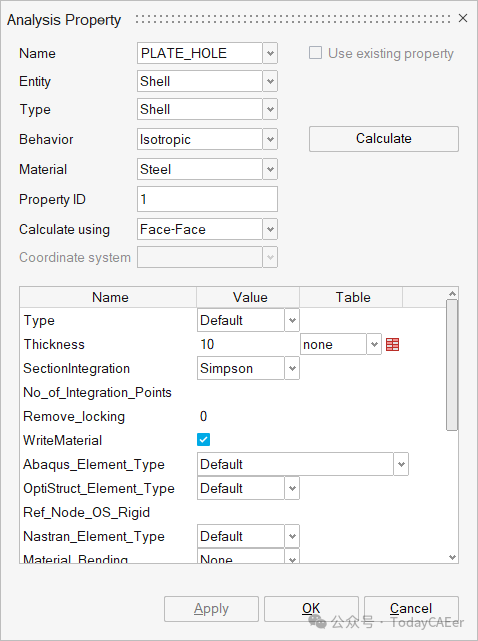

5.在Analysis Property对话框中，定义以下参数，然后单击OK。
a)对于Name ，输入PLATE_HOLE。
b)对于Entity ，选择Shell。
c)对于Material ，选择Steel。
d)对于Thickeness，输入10。
material属性将应用于实体。
七、求解并查看结果
7.1解决解决方案
在Model Browser的解决方案选项卡中，右键点击Solution_1下的Results，然后从上下文菜单中选择Update。
Solution开始求解。求解后，结果会自动加载回数据库。
7.2解释结果

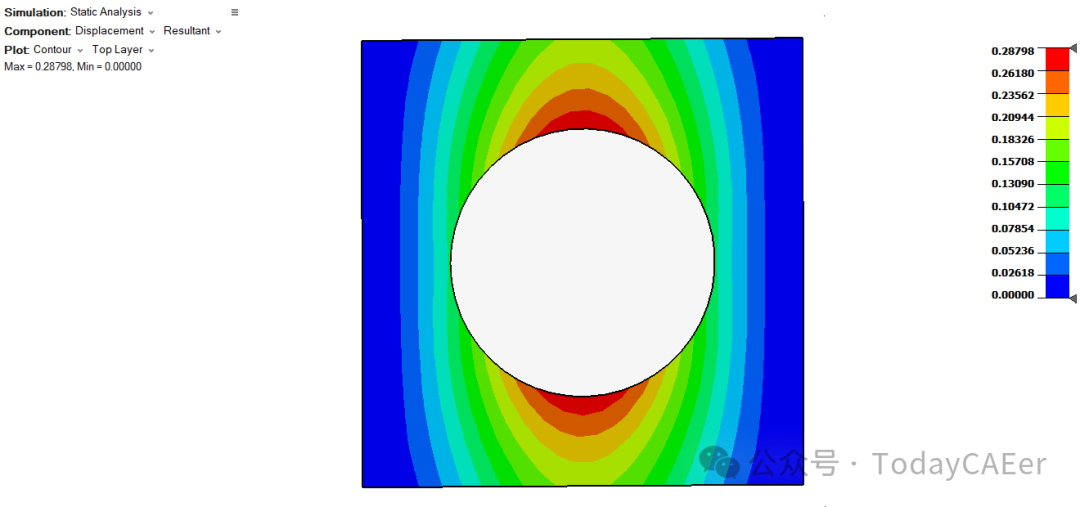

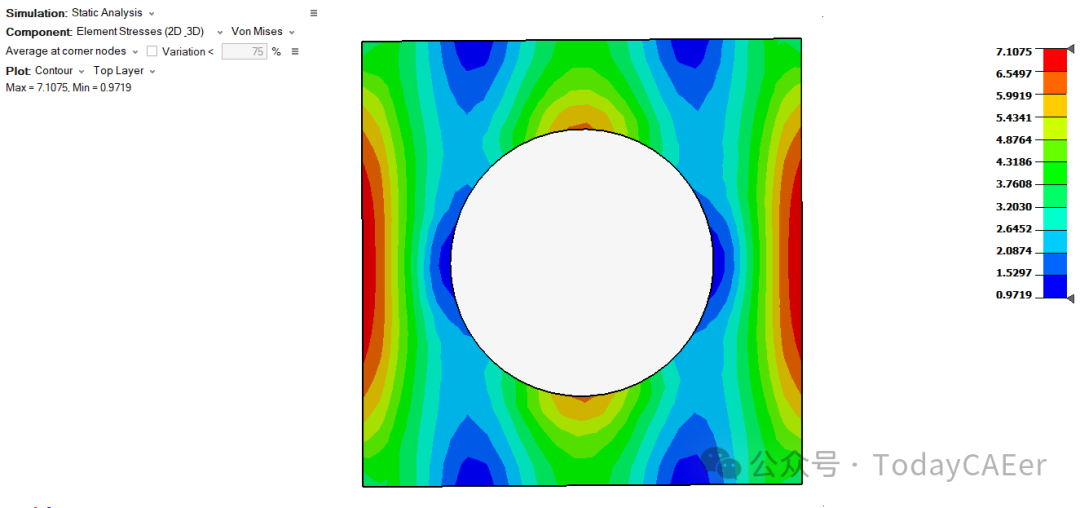

求解后，将显示结果。
