电驱高速行星齿轮的NVH优化：挑战与突破
一、电驱高速行星齿轮的NVH挑战
电驱高速行星齿轮以其独特的动轴传动方式和高效功率传递特性，在电动汽车中发挥着重要作用。然而，高转速、大速比、轻量化与紧凑性设计等技术特点，也带来了诸多NVH问题。
（一）高转速与激励叠加

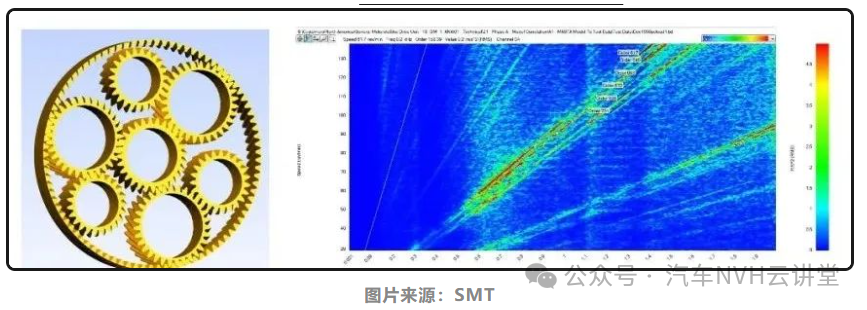

电驱行星齿轮在高速运转时，多个齿轮同时啮合，会产生多个频率的振动和噪音。这些振动和噪音相互叠加，形成复杂的声场。例如，太阳轮与行星轮的啮合、行星轮与齿圈的啮合，都会产生不同的激励频率。当这些频率相近或重叠时，就会导致噪音的显著增强，严重影响车内乘客的舒适性。
（二）附加边频

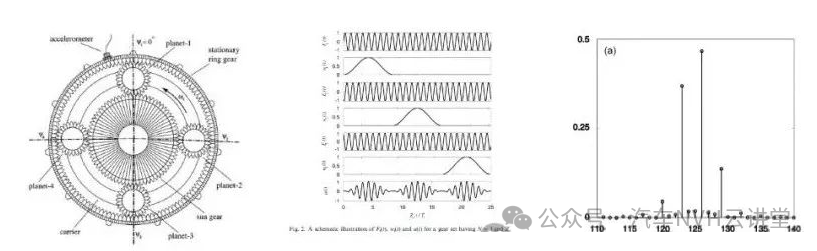

随着行星架的旋转，行星轮与太阳轮和内齿圈的啮合位置不断变化，这会导致振动和噪音的频率也发生变化，形成所谓的“附加边频”。这种边频现象会使噪音的频率分布更加复杂，难以控制。例如，在某些工况下，边频可能会与车内其他结构的固有频率耦合，引发共振，进一步放大噪音和振动。
（三）行星轮不均载
在多行星轮系统中，由于制造误差、安装误差或运行过程中的磨损等因素，各行星轮之间的载荷分配往往不均匀。这种不均载会导致某些行星轮承受过大的载荷，从而加剧磨损和失效。同时，不均载还会引起动态力的不平衡，进一步加剧NVH问题。
二、NVH优化的关键技术路径
面对电驱高速行星齿轮的NVH挑战，我们需要从多个方面入手，综合运用材料科学、制造工艺、动力学分析以及声学设计等技术手段，找到优化的路径。
（一）均载特性优化

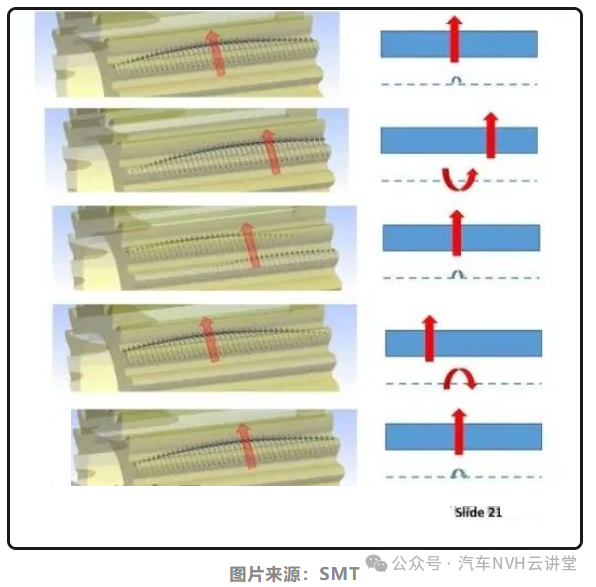

均载是解决行星轮NVH问题的关键之一。通过优化行星轮的结构设计，如增加浮动补偿机构、优化行星轮与行星架的配合间隙等，可以有效改善载荷分配的均匀性。例如，采用柔性支撑结构或弹性元件，可以在一定程度上补偿制造和装配误差，使载荷更加均匀地分配到各个行星轮上。
（二）相位优化

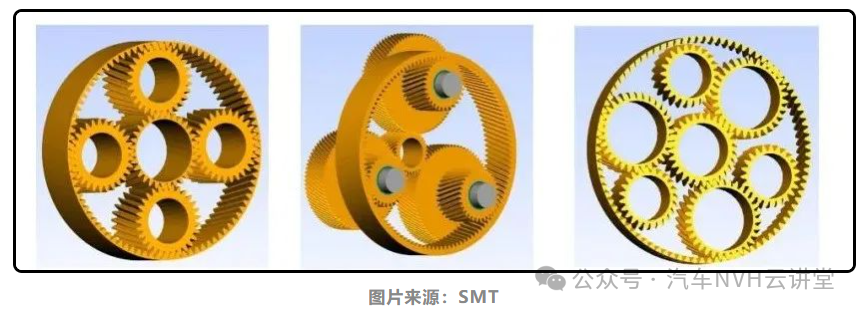

行星轮的相位排列对NVH性能有着重要影响。研究表明，不同的相位排列方式（如同相位、顺序相位、反相位）会产生不同的动态力相互作用。通过合理选择相位排列，可以有效降低振动和噪音的叠加效应。例如，反相位排列可以在一定程度上抵消部分动态力，从而减少振动的传递。
（三）仿真分析与优化

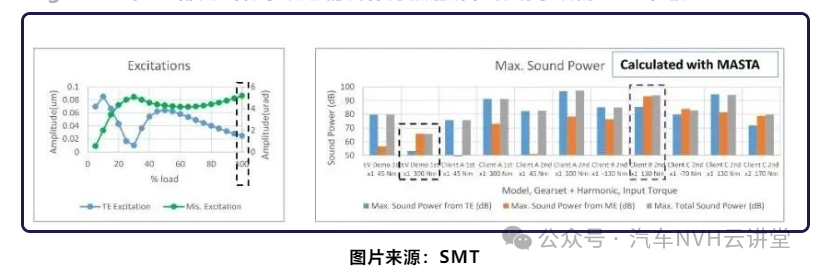

借助先进的仿真软件，如MASTA等，可以对行星齿轮系统进行全面的动力学分析。通过模拟行星轮的运转过程，分析载荷分布、振动频率和噪音特性，从而为优化设计提供依据。例如，通过仿真分析可以发现边频的产生机制和影响因素，进而优化行星轮的结构参数和运转工况，降低边频的影响。
（四）润滑与冷却优化
良好的润滑和冷却条件是保障行星齿轮系统正常运行的重要因素。通过优化润滑油的性能和供给方式，可以有效降低齿轮之间的摩擦和热量产生，减少磨损和噪音。例如，采用高性能的润滑油和合理的润滑系统设计，可以提高润滑效果，同时通过冷却装置降低轴承和齿轮的温度，延长使用寿命。
三、总结
电驱高速行星齿轮的NVH优化是一个复杂而系统的工程，需要我们从多个方面入手，综合考虑各种因素的影响。通过均载特性优化、相位优化、仿真分析与优化以及润滑与冷却优化等措施，相信我们可以逐步攻克NVH难题，提升电驱系统的性能和舒适性。
