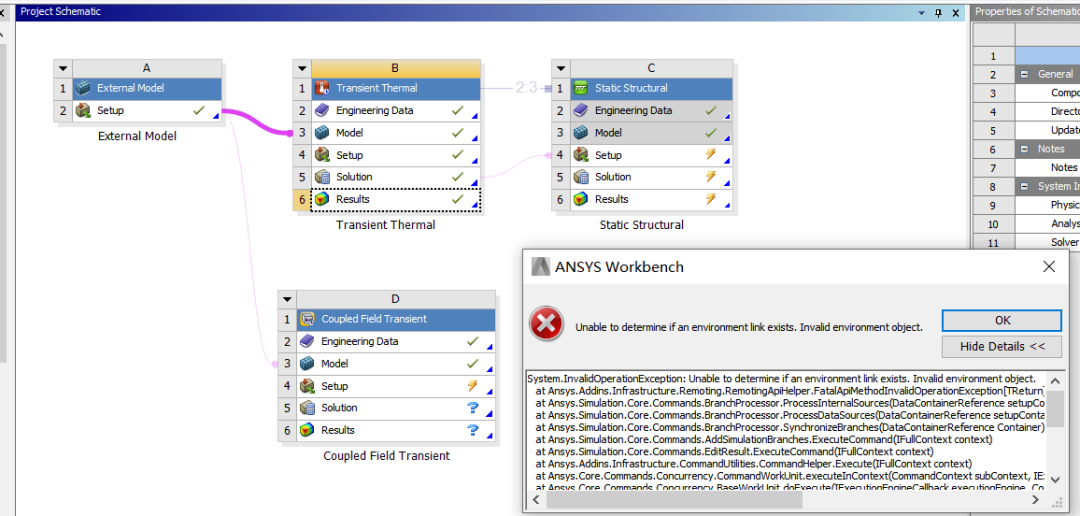

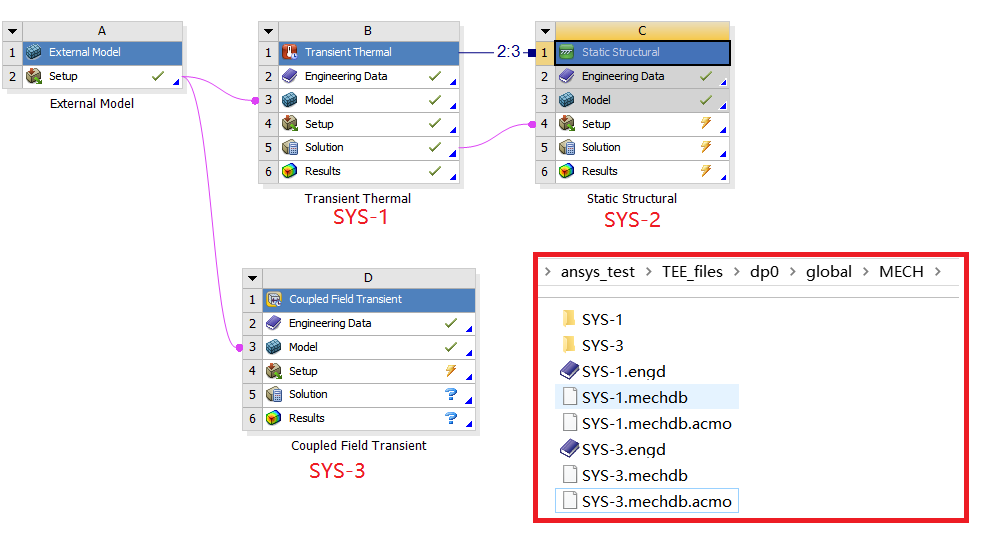

【讨论】Ansys workbench打开文件报错

我想问一下各位仿真工程师们一个问题，你是不是有过这样的经历：打开Abaqus/Ansys，新建一个材料，信心满满地在“杨氏模量”和“泊松比”两个框里填上数字，然后点击“确定”，开始加载、计算、后处理……一切看起来是那么理所当然。但你有没有停下来想过：“模量”这个词，真的就等于杨氏模量吗？当你的模型涉及扭转、高压、或者材料发生塑性变形时，那个简单的“E”还够用吗？如果不够，我们又该请出“模量家族”的哪些成员来帮忙？今天，我们元王就来分享“模量”家族的那些事，彻底搞懂有限元分析中那些既熟悉又陌生的模量们。相信我，读懂这篇文章，你的CAE仿真认知又将提升一个档次！记得收藏或分享，让我知道你在看。01模量家族的“三巨头”:弹性阶段的基础在材料科学和力学的世界里，模量是衡量材料抵抗变形能力的“刚度指标”。在理想的线弹性阶段，我们最常遇到的是：杨氏模量、剪切模量和体积模量。1. 杨氏模量 (Young’s Modulus, E)俗称：弹性模量、拉伸模量作用：衡量材料抵抗拉伸或压缩变形的能力。通俗理解：想象一根弹簧，你越用力拉，它伸长得越长。杨氏模量就是描述这根弹簧“有多硬”的指标。E值越大，材料越“刚”，越难被拉长或压短。应用场景：绝大多数涉及轴向力、弯曲的工况。比如，杆件的拉伸、桥梁的承载、手机壳的抗弯。这是我们工程师日常仿真分析中最常用的模量，没有之一。2. 剪切模量 (Shear Modulus, G)俗称：切变模量作用：衡量材料抵抗剪切变形的能力。通俗理解：想象一副扑克牌，用手在水平方向推最上面一张牌，整副牌会发生“错位”变形。剪切模量就是描述材料抵抗这种“错位”能力的指标。G值越大，材料越“韧”，越难被“搓”变形。应用场景：连接件的螺栓、销轴承受的剪力；传动轴的扭转；结构在地震波作用下的响应。如果你的仿真分析涉及扭转，那么G就是主角。3. 体积模量 (Bulk Modulus, K)俗称：体积压缩模量作用：衡量材料抵抗体积压缩的能力。通俗理解：想象一个篮球，你把它往水里压得越深，它受到的水压越大，体积也会被压缩一点点（虽然肉眼看不见）。体积模量就是描述这种抵抗“被压扁”能力的指标。K值越大，材料越“结实”，越难被压缩。应用场景：高压容器、水下结构、流体动力学分析（FSI）、以及模拟橡胶等近似不可压缩材料（K值极大）时。02对于大多数工程材料（如金属、塑料），我们通常假设它们是各向同性的，即在所有方向上力学性能都相同。在这种情况下，E、G、K三位大佬并非各自为战，而是通过泊松比（ν）这座桥将其三紧密联系在一起。核心换算公式（干货收藏！）：剪切模量 G = E / [2(1 + ν)]体积模量 K = E / [3(1 - 2ν)]这意味着什么？对于各向同性材料，你只需要知道任意两个独立的弹性常数（比如最常用的E和ν），就可以推算出第三个！这就是为什么在有限元软件里，我们通常只填E和ν。一个小提示： 当泊松比ν接近0.5时（如橡胶），分母 1 - 2ν 会趋近于0，导致体积模量K趋于无穷大。这在数值计算中容易引起收敛问题，所以处理这类“不可压缩”或“近不可压缩”材料时，需要选用特殊的单元或算法。03现实世界远比线弹性复杂。当材料进入塑性、大变形或者考虑时间效应时，模量的概念也需要进行升级。这时就需要用到以下这三个模量了。4. 切线模量 (Tangent Modulus, Et) 与割线模量 (Secant Modulus, Es)应用时机：材料发生塑性变形后，应力-应变关系不再是直线。割线模量：从原点到当前应力点的连线斜率。它代表了材料到当前状态为止的“平均刚度”。切线模量：当前应力点的切线斜率。它代表了材料在当前状态下，再增加一点应力会产生多少应变，即“瞬时刚度”。应用场景：弹塑性分析。在有限元迭代计算中，切线模量用于构建刚度矩阵，是求解非线性问题的关键。5. 有效模量 (Effective Modulus)应用时机：面对复合材料、多孔材料、蜂窝结构等非均质材料。核心思想：将一个复杂的、非均质的微观结构，“等效”成一个均质的、具有某种“平均”性能的宏观材料。这个平均性能的模量，就是有效模量。应用场景：对纤维增强复合材料、夹层板、泡沫金属等进行宏观力学分析时，我们不会去建模每一根纤维或每一个孔洞，而是用一个带有“有效模量”的均质材料来代替，大大简化了计算。6. 松弛模量与蠕变模量应用时机：材料的力学性能随时间变化，即粘弹性行为。典型代表是高分子聚合物（塑料、橡胶）。松弛模量：给材料一个固定的应变，看其内部的应力如何随时间衰减。这个过程中的应力-应变关系，就用松弛模量来描述。蠕变模量：给材料一个固定的应力，看其应变如何随时间增长。这个过程中的应力-应变关系，就用蠕变模量来描述。应用场景： 塑料卡扣的长期紧固力分析、轮胎的动态响应、高温下金属部件的长期强度评估。04看到这里，相信你对模量的认识已经不再局限于一个简单的“E”了。它是一个庞大的家族，每个成员都在特定的物理场景下扮演着不可替代的角色。为了方便大家记忆，我给整理出一个模量选用指南，大家可以对照着应用：有限元分析的准确性，始于材料模型的正确性。而材料模型的基石，正是对这些模量的深刻理解。下次当我们的工程师们再设置材料参数时，不妨多问自己一句：“我的模型到底发生了什么变形？我用的这个模量，真的能描述它吗？”只有搞懂了这个问题，你的CAE仿真之路，才算真正走上了专业、严谨的快车道。而对于技能的提升，除了平时的多看，项目多实操，还有就是多学习。我们元王也举办了CAE仿真培训班，有想要提升技能的可以咨询我们。来源：一起CAE吧
