风机叶片气动性能仿真：用叶尖速比优化与极端风况载荷评估，把每一度电和每一次台风都算清楚

导语

在“双碳”目标驱动下，风电已经成为全球脱碳战略的支柱，水平轴风电机组占已装机容量的 95% 以上。叶片是风机捕获风能的核心部件，其气动外形与结构可靠性直接决定了机组的发电量与全生命周期安全。

然而，随着风机大型化、海上化，叶尖速比的选择和极端风况（阵风、台风）下的结构载荷，正在成为摆在叶片设计工程师面前的两道硬骨头。仿真，正是破解这两道难题的关键钥匙。

💡 本文从工科视角出发，结合最新行业案例，讲清"叶尖速比优化 + 极端风况载荷仿真"如何为风机叶片设计提供端到端的工程价值。

痛点：叶片设计的两个"老大难"

痛点一：叶尖速比选不对，发电量和成本两头失

叶尖速比（TSR, Tip Speed Ratio）是叶片线速度与来流风速的比值，它直接决定了风能利用系数 Cp——即风机把风能转化为机械能的效率。

工程上的矛盾非常现实：

• 叶尖速比太小：叶片弦长增大，轴向推力等载荷随之增大，必须通过增加铺层来提高刚度，防止叶片与塔架碰撞；同时叶片表面积增大、整机载荷增大，塔架、轮毂等部件都要加强，整机成本显著上升。

• 叶尖速比太大：虽然能降低载荷和成本，但尾流损失和叶尖损失增大；研究表明，设计叶尖速比过大（TSR=13）或过小（TSR=5）时，叶片最大功率系数都较低，只有在 8-10 左右时，Cp 才能达到 0.495 以上。

• 慢速比风机 Cp 仅 0.3-0.35，快速比风机可达 0.45-0.55——这 0.1 多的差距，摊到一台 MW 级风机 20 年的生命周期里，就是百万级的电费差异。

痛点二：台风和阵风一来，叶片说断就断

我国沿海风电场受台风侵扰破坏的问题日益显著。传统基于欧美标准设计的风机，在未达到极限状态下依然会发生损伤破坏。

最新仿真研究给出了触目惊心的数字：

• 当风速从 25 m/s 提升至 35 m/s（即进入台风级别），叶片的推力和扭矩载荷的波动振幅分别增加了 6.8 倍和 9.8 倍。

• 仿真在叶片吸力面发现了结构屈曲现象，这与台风现场叶片断裂位置高度接近，是台风环境下叶片结构的强度薄弱点。

• 极端运行阵风下，风力机转矩及轴向推力等随风速的变化出现较大幅度的响应，且响应峰值较阵风峰值均有所提前；在风速达到峰值时，与均匀来流阶段相比，叶片表面应力整体增幅较大。




  这意味着：如果设计阶段没有把极端风况的瞬态载荷算清楚，叶片很可能在真实台风中于应力集中处发生灾难性破坏。

原理：叶片气动-结构协同仿真的三层逻辑

第一层：气动性能计算——BEM 与 CFD 各司其职

叶片气动性能计算主要有三种方法：叶素动量理论（BEM）、涡流理论的涡尾迹方法、以及 CFD 方法。其中 BEM 使用最多，优点是既能保证计算准确性，又能大幅节省计算时间。

工程上常见的做法是：

1. BEM 快速筛选：采用 Wilson 模型或 Glauert 模型，结合 Matlab 等工具进行叶片外形初步设计，再用 QBlade 等基于 BEM 的软件进行气动性能评估。

2. CFD 高精度校核：利用 Ansys Fluent、STAR-CCM+ 等 CFD 工具，对设计点进行三维流场仿真，捕捉叶尖涡、流动分离、压力分布等细节。

3. 叶尖速比扫描：在不同 TSR 下计算 Cp、推力系数 Ct、扭矩系数 Cm，绘制 Cp-λ 曲线，锁定最佳设计点。

以某 25 米水平轴风机叶片的优化设计为例，采用全弯度 55xx 翼型系列，在 TSR=9 时达到最大功率系数 Cp=0.52，相当于 Betz 极限的 88%，在平均风速 9 m/s 下发电 500 kW，在 14 m/s 下发电 1373 kW。这证明了叶尖速比与翼型选择的协同优化空间巨大。

第二层：叶尖速比优化——寻找 Cp 与载荷的"甜蜜点"

叶尖速比优化的本质是在多目标约束下寻找最优解：

• 目标函数：最大化风能利用系数 Cp

• 约束条件：推力系数 Ct（影响塔架设计）、扭矩系数 Cm（决定传动链尺寸）、叶片成本

工程经验显示：

• 对 1.5 MW 风机叶片的研究表明，当叶尖速比增大至 7 时，切向荷载逐渐增大；叶尖速比从 7 增至 11 时，切向荷载反而减小；叶根气动载荷中起控制作用的是轴向推力与挥舞方向弯矩，且随风速增加至额定风速而单调增加。

• 某 1.65 MW 机组匹配的大型叶片，在 TSR 为 7.8-11.4 时，Cp 均在 0.460 以上；TSR=9.5 时，最大 Cp 可达 0.486，且叶根等效疲劳载荷和极限挥舞载荷均低于原设计值，证明应用是安全的。

第三层：极端风况下的流固耦合（FSI）

这是最高保真度的仿真层级。思路是：

1. 风场建模：利用 Turbsim 等专业前处理程序，在二维平面内生成多场点的时域风速模型，将二维时域风作为速度入口输入条件，添加到 CFD 计算软件中，完成三维湍流风场的建设和验证。

2. 流固耦合：CFD 计算气动载荷 → 传输给结构有限元（如 ABAQUS、ANSYS Transient Structural）→ 结构变形反馈给 CFD 网格 → 双向迭代。

3. 复合材料建模：叶片采用复合材料铺层设计方法，利用层合板理论建立三维有限元模型，通过质量分布和模态分析保证建模准确性。

📌 改进的流固耦合方法相比传统方法，减少了动网格使用数量、避免负体积网格，计算稳定性提高，计算时间缩短约 50%。

案例：10MW 级风电桨叶气动仿真全流程

下面以 DTU 10MW 级风电桨叶的 CFD 仿真案例，展示高精度气动仿真如何落地。

仿真设置

• 模型：三支 0° 桨角叶片 + 轮毂整流罩

• 网格：Quad Remesher 重构为规整四边形面单元，沿展向逐级加密，下游 1.5 个桨展长内保持高分辨率以观测叶尖影响

• 工况：三个典型无变桨角转速工况（来流 11.0/9.0/7.0 m/s，对应转速 8.836/7.229/6.000 rpm）

• 硬件：2×NVIDIA RTX 4090，桨叶旋转一周计算耗时约 30 小时

关键结果

仿真结果与文献参考值接近，表现出很好的线性相关特性，证明该方法可为叶型优化设计提供可靠参考。

流场细节洞察

得益于高阶算法，在近壁面网格数量较低的情况下，依然能捕捉叶尖及叶片后缘的速度脉动细节。观察 50% 及 90% 展长位置的柱状截面速度幅值和压力分布，工程师可以掌握：

• 叶片关键区域的工作状态

• 柱面法向压力梯度和速度幅值

• 叶片扭转对径向流动的影响

这些细节在设计初期就能获得准确预测，避免了依赖物理样机的反复试错。

极端风况延伸：台风下的结构响应

在同一仿真框架下，针对台风工况的研究得出了关键结论：

• 基于改进的流固耦合方法，仿真准确性得到 NREL 数据和风力机叶片模态振动实验的验证。

• 台风风速下，叶片吸力面发现结构屈曲，与台风现场叶片断裂位置接近。

• 对 NREL 5MW 风力机的台风强对流天气研究表明：在 180° 相位角的叶片 1 与 60° 相位角的叶片 2 所受气动载荷差异明显，叶片 2 的总位移和等效应力值普遍高于叶片 1，尤其在复杂风况下，叶片 2 的结构安全面临更大挑战。

总结：仿真驱动的叶片设计价值闭环

回到工程本质，叶尖速比优化与极端风况载荷仿真，解决的是风电行业最关心的两件事：多发一度电，少断一支叶片。

气动层面：

• 通过 BEM 快速寻优 + CFD 高精度校核，可将 Cp 提升至 0.48-0.52 区间（相当于 Betz 极限的 85%-88%）

• 叶尖速比的合理选择（通常 8-10）能在发电量与载荷成本间取得最佳平衡

• 参数化研究显示，制造公差 ±20% 内功率变化小于 5%，验证了新兴市场的本地化生产可行性

结构层面：

• 流固耦合仿真能准确捕捉台风下 6.8 倍推力波动、9.8 倍扭矩波动的极端载荷

• 改进后的 FSI 方法计算时间缩短 50%，让"在设计阶段就吃透台风"成为可能

• 复合材料铺层 + 层合板理论 + 模态验证的技术路线，已成为 5MW 级以上大叶片的标准范式

商业层面：

• indigenous 制造的风机可实现 20-30% 的成本降低

• 每一分钱的仿真投入，都在为 20 年生命周期内的发电收益和运维成本买单

号召：让仿真成为叶片设计的"第一性原理"

风电行业已经进入"大容量、长距离、极端环境"的新阶段。无论是陆上低风速资源区，还是海上台风频发区，单纯依靠经验和欧美标准已无法应对本土化挑战。

我们建议叶片设计团队：

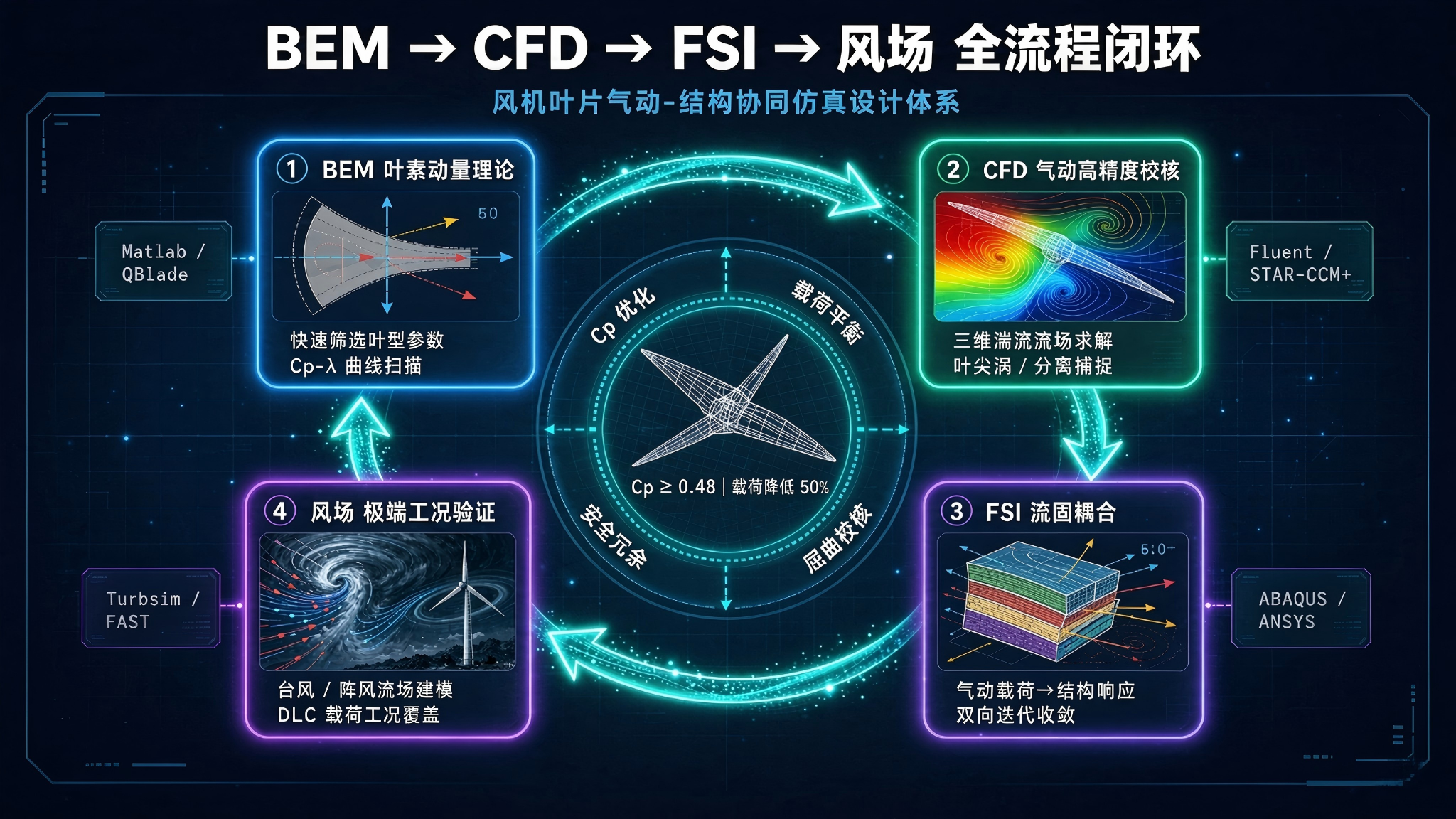

1. 建立 BEM + CFD + FSI 的三层仿真体系，让气动设计与结构设计在同一套数据流中迭代

2. 把叶尖速比优化作为标准设计变量，而非固定经验值；结合当地风资源特征做定制化寻优

3. 将台风、极端运行阵风纳入 DLC（设计载荷工况）必算项，用流固耦合锁定叶片吸力面屈曲、叶根主梁应力集中等薄弱点

4. 选择具备高阶算法和 GPU 加速能力的仿真工具，将单次全工况计算控制在可接受周期内

🚀 当仿真精度足够高、计算效率足够快时，叶片设计就不再是一场"样机-破坏-改进"的昂贵赌博，而是一次"虚拟-优化-定型"的确定性创新。

把每一度电算清楚，把每一次台风算在前头——这就是仿真之于风电叶片的价值。
