让每一度绿电都不被"热"耽误：光伏逆变器液冷板与IGBT芯片级散热仿真实践

导语

当光伏电站的单机功率站上300kW门槛、1500V系统成为地面电站主流，逆变器内部IGBT模块的功率损耗密度已被推到300W/cm²量级——相当于在指甲盖大小的面积上持续释放三个100W白炽灯的热量。风冷尽头已至，液冷板+IGBT芯片级散热仿真，正在成为组串式、集中式、箱式光伏逆变器共同的"退烧良药"。本文从行业痛点切入，拆解液冷散热仿真的技术原理，并结合工程案例，讲清楚一件事：如何用数字化的方式，在样机开模前就把IGBT的结温"算准、压稳、留裕量"。

痛点：大功率光伏逆变器的"热悬崖"

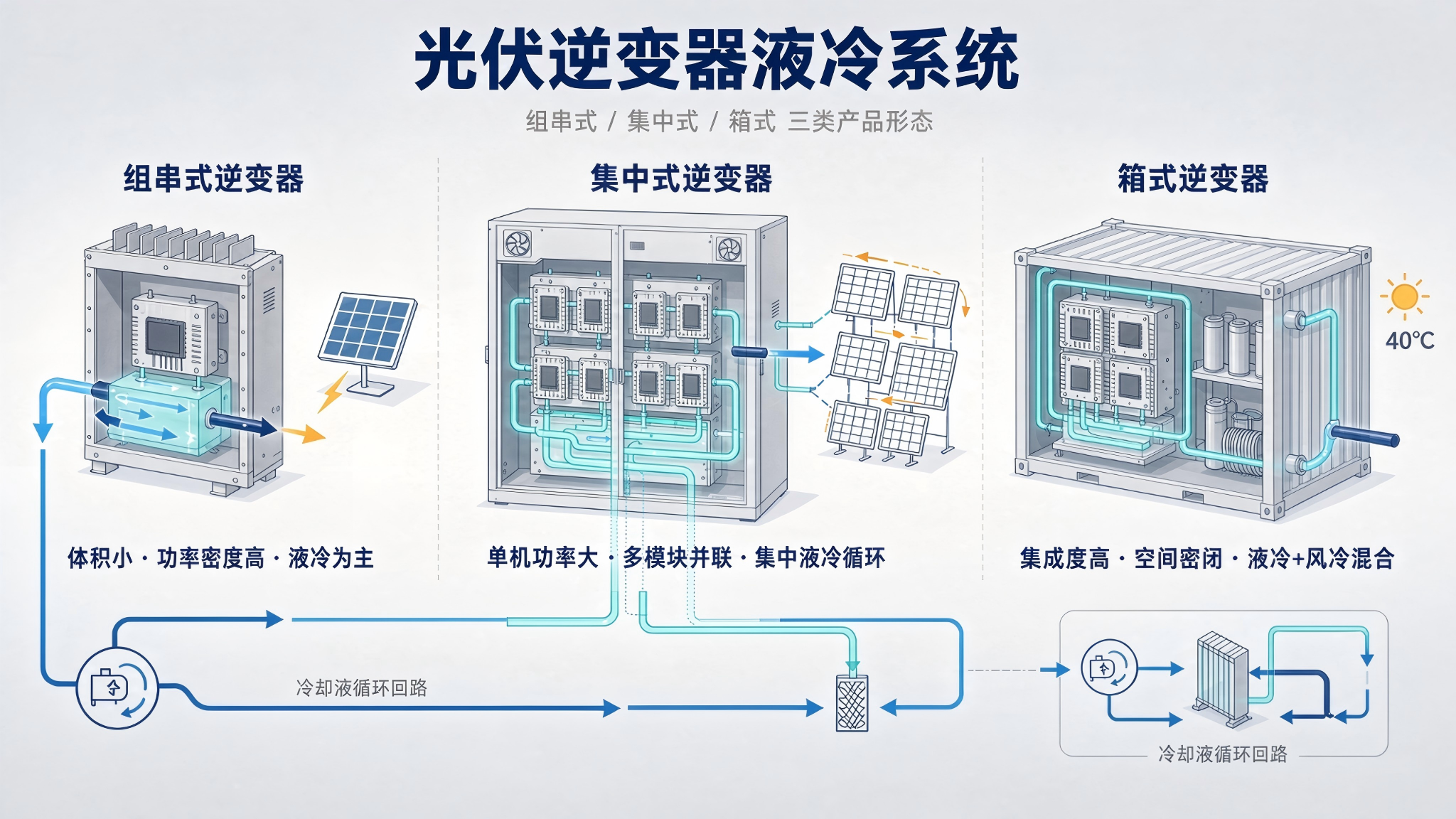

在光伏逆变器的三大产品形态中，热管理挑战各有不同，但殊途同归：

• 组串式逆变器：体积小、功率密度高，户外部署环境温度可达40℃以上，传统强制风冷在高温季节直接"哑火"

• 集中式逆变器：单机功率大，多模块并联，IGBT之间容易形成热点，局部温差大导致出头器件提前老化

• 箱式逆变器：集成度高，内部空间密闭，风冷散热路径长、压降大、噪音超标

某知名逆变器制造商的测试数据显示：当单机功率超过300kW时，强制风冷IGBT模块温差高达45℃，而相同工况下液冷系统可将温差控制在8℃以内。更有研究指出，在总功耗1200W的严苛工况下，自然对流风冷远超125℃上限直接失效，60mm风扇强制风冷逼近安全红线，而采用液冷冷板（水-乙二醇）可将温度控制在91℃左右，保留约35℃的安全裕量。

更残酷的事实是：超过一半的IGBT器件损坏是由热故障引起的。热，不仅是效率问题，更是寿命和可靠性的生死线。

原理：液冷板+IGBT芯片级散热仿真怎么"算"

液冷散热仿真，本质是用计算流体动力学（CFD）与共轭传热（CHT）模型，在计算机里"数字孪生"出一套液冷系统，让工程师能看清冷却液在复杂流道中流动的每一个细节。

仿真建模的三个核心层级

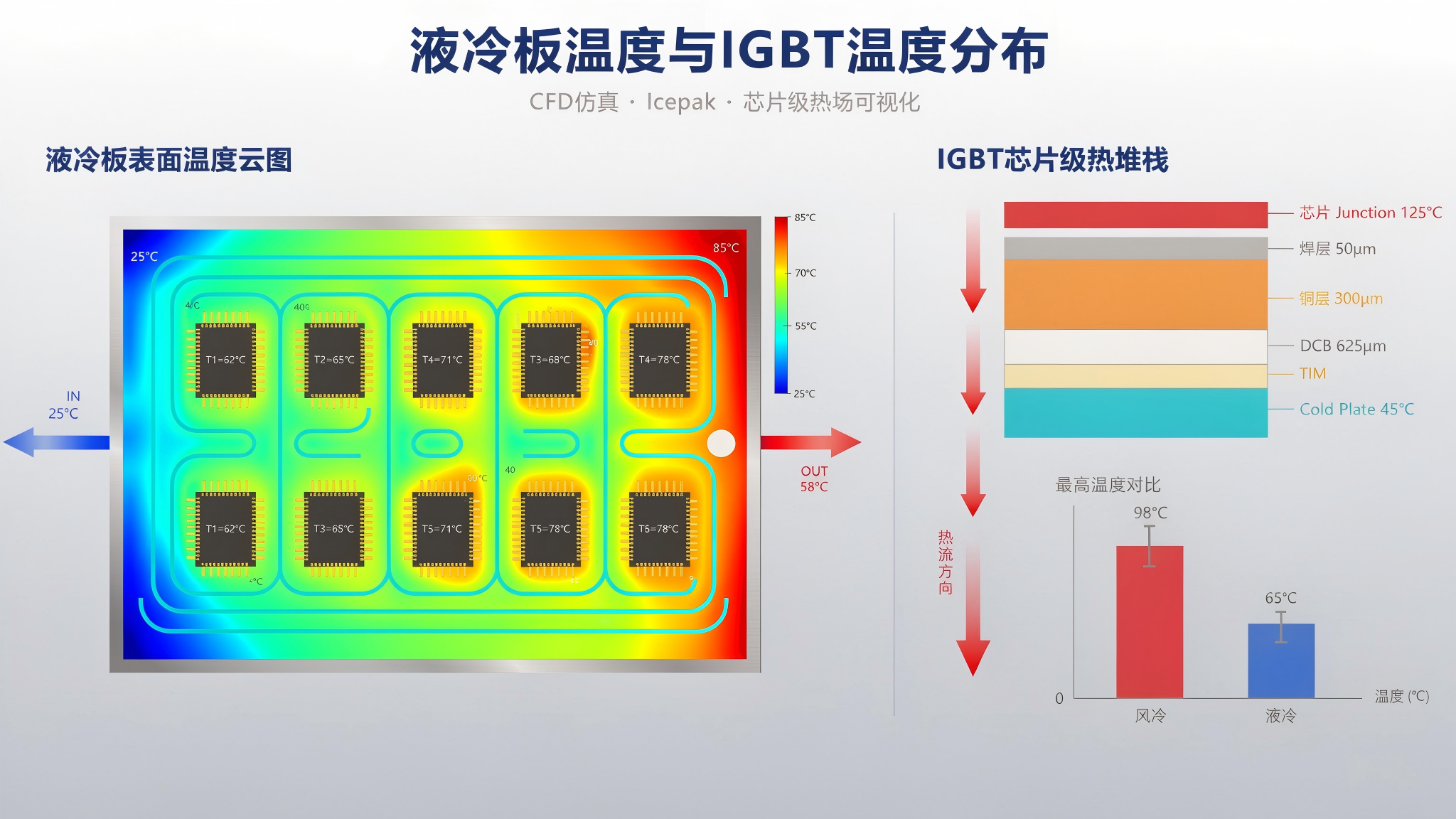

第一层：IGBT芯片级精细建模

IGBT模块的热堆栈包含多层异质材料：芯片→焊层→铜层→陶瓷绝缘层（DCB）→导热硅脂（TIM）→液冷板。每一层虽然薄（铜层和陶瓷层约300μm），但都对热阻有实质贡献。在工程仿真中，IGBT锁固在水冷板上，Tim材料（导热硅脂）作为热界面材料，各层的导热系数必须与实际保持一致。

第二层：液冷板流固耦合

液冷板内部流道（微通道/蛇形流道/平行流道）中的冷却液流动，与固体域构成共轭换热。需要设定冷却液的入口温度、流速或流量、系统的换热边界条件。以某工程实践为例，液冷板进口流速设定为2m/s以确保冷却液充分散热。

第三层：系统级整机热场

将液冷板、IGBT模块、电容、铜排、PCB板等部件整合，进行整机温升仿真。其中IGBT和主PCB板是液冷区域，电容、铜排和小PCB板是空气冷却区域——99%的热量由冷却液带走。

典型仿真工作流（以Ansys Icepak为例）

1. 几何前处理：在SpaceClaim中对CAD图进行模型简化，去除不影响整体传热的小间隙和圆角，提升后续网格贴体度

2. 材料与边界定义：为各部件赋予准确的导热系数，设定液冷板进水口流速/流量、系统边界换热条件

3. 网格生成与检查：合理的网格划分是准确计算的前提，需进行网格质量检查

4. 求解计算：监控残差曲线直至收敛

5. 后处理与优化：查看液冷板表面和系统的温度云图，定位IGBT温度监测点超标风险，通过流道优化和流量增加迭代改进散热效果

仿真的工程价值量化

液冷仿真的威力，体现在一组对比数据中（基于Ansys Icepak的200kW散热需求仿真）：

温差从±12℃收窄到±3℃，意味着IGBT模块的寿命离散性大幅下降——这对电站25年生命周期的可靠性，是质变。

案例：从"样机过热"到"一次试产通过"

案例背景

某逆变器企业的组串式光伏逆变器项目，初期沿用传统散热设计。样机试产时发现：IGBT结温超标15℃，达不到设计安全要求。按传统"设计-开模-测试-改进"的套路，重新开模周期以月计，模具失败一次的损失高达数十万元。

仿真介入后的破局路径

第一步：温度云图定位问题

工程师将逆变器CAD模型导入Icepak，经过SpaceClaim前处理后划分网格。计算收敛后的温度云图清晰显示：液冷板局部流道设计不合理，存在流速死角，导致对应位置IGBT温度高达160℃，超出安全限制。

第二步：多方案迭代优化

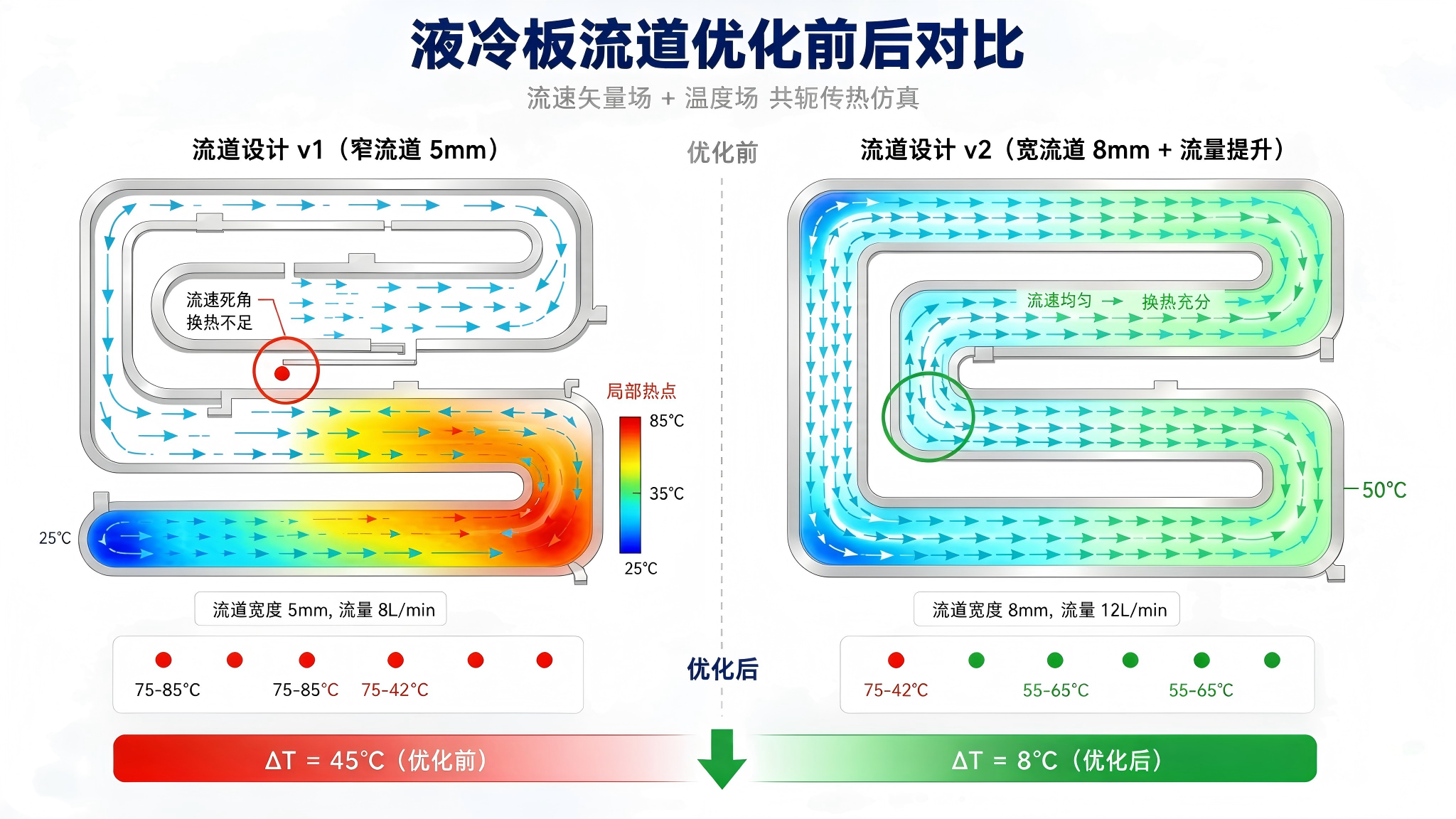

• 调整流道布局，将流道宽度从5mm扩展到8mm

• 增加进口流量

• 切换更高导热系数的TIM材料（某CFD案例显示：将石墨烯基TIM替换为凝胶TIM，晶体管平均温度从92℃升至107℃——反向证明TIM选型在高热流密度下的显著影响）

第三步：仿真验证与实物对标

优化方案在仿真中显示IGBT温度降至145℃，满足设计要求。更关键的是，仿真揭示了潜在的应力集中点——通过Ansys Mechanical进行结构可靠性联合仿真，优化后液冷板寿命提升30%。

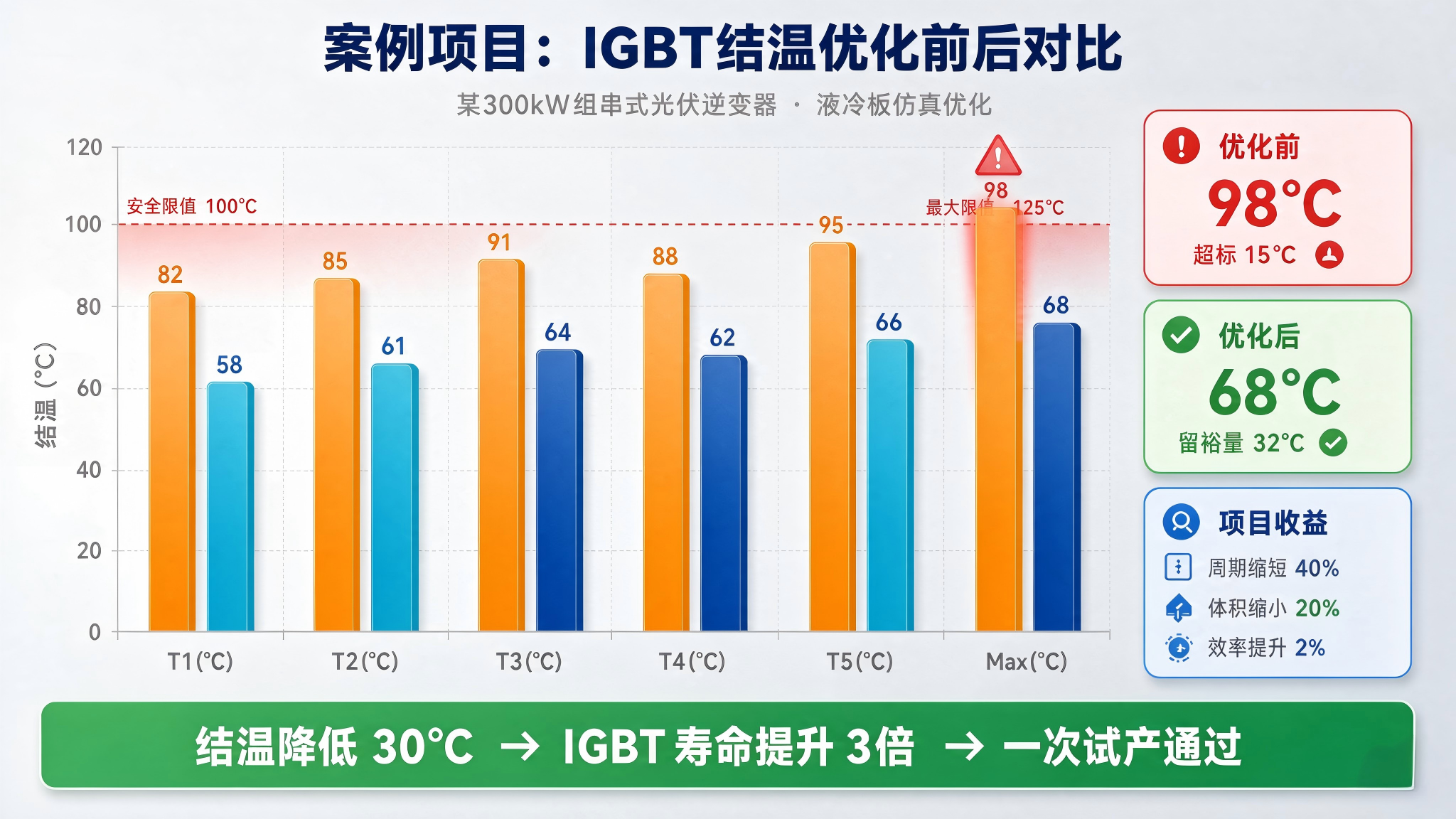

案例成效

💡 项目最终成果：IGBT温度降至安全限值以内，样机一次试产通过，项目周期缩短40%，避免了模具返工的数十万元损失。同时，通过仿真优化，逆变器体积缩小20%，效率提升2%。

这并非孤例。在某工程机械IGBT液冷板优化研究中，通过传热协同角β和压力协同角θ的多目标优化，找到了散热性能与泵功损耗的最佳平衡点——冷却液流速在1.2-1.5m/s区间时，既能保证散热又能控制泵功损耗，避免流速过高导致压降指数级增长的"珍珠奶茶效应"。

总结：液冷仿真正在重塑光伏逆变器的设计范式

回到行业视角，液冷板与IGBT芯片级散热仿真带来的不只是"温度数字的变化"，而是三重新价值：

1. 设计范式的跃迁

从"经验设计→开模→测试→返工"的物理迭代，转向"数字孪生→多方案寻优→一次成功"的虚拟迭代。传统周期以月计、成本高企；热仿真可将设计缺陷提前暴露，避免模具失败带来的数十万元损失。

2. 功率密度的解放

液冷散热效率比风冷提升3-5倍，液体传热能力是同等质量空气的4倍。这让组串式逆变器可以做更小体积、集中式可以并联更多模块、箱式可以在密闭空间内稳定出力。某企业通过仿真优化，逆变器尺寸减小20%的同时效率提升2%。

3. 全生命周期可靠性

温度标准差从12.3℃降至3.1℃，意味着IGBT模块的老化节奏趋于一致，电站运维方可预测、可规划。结合Ansys电子散热平台的端到端方案（Icepak/Fluent流体散热 → Mechanical结构可靠性 → Twin Builder系统与控制），还能进一步做多物理场耦合优化。

值得一提的是，两相液冷（相变换热）技术正在从实验室走向工程应用——利用工质相变潜热，在极小温差下实现数倍于单相流的传热效率，为下一代超高功率密度光伏逆变器提供了技术储备。某IGBT功率模块两相冷板仿真显示，在常温、高温、低温三种工况下，出口温度与实验数据完全吻合，固体温度偏差控制在5℃以内。

号召：让热仿真成为光伏逆变器研发的"标配"

光伏行业已进入"平价上网+大功率+高可靠"的深水区。谁先把IGBT的结温算准、把液冷板流道寻优、把样机一次做对，谁就握住了大功率逆变器的竞争主动权。

无论您正在研发组串式、集中式还是箱式光伏逆变器，我们建议：

• 在设计早期引入热仿真，不要等到样机过热才被动救火

• 建立IGBT芯片级到系统级的完整数字孪生模型，让每一层材料、每一条流道都可计算、可优化

• 采用端到端的多物理场仿真平台，打通流体散热-结构可靠性-系统控制的全链条

• 关注两相液冷等前沿技术，为下一代超高功率密度产品提前布局

绿电的时代，不该被"热"拖慢脚步。 让我们用液冷板与芯片级散热仿真，为每一座光伏电站的25年可靠运行，守住那一道"温度红线"。
