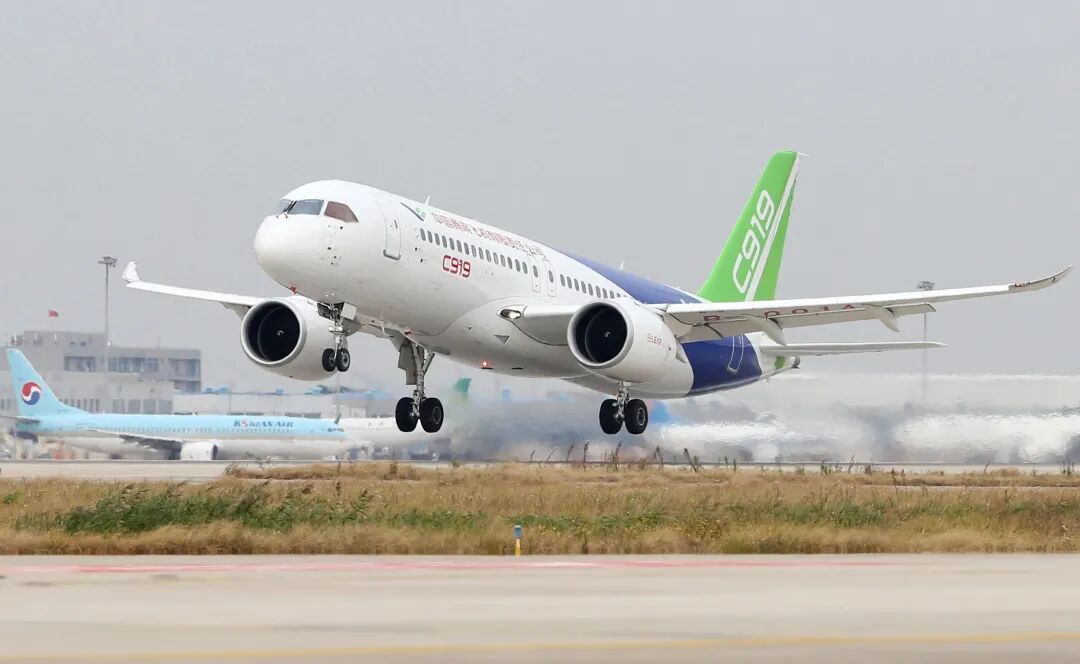

近期，国产大飞机 C919 完成首次商业飞行满一周年，累计安全运营超 5000 小时，其机身结构中广泛采用的碳纤维复合材料成为舆论焦点。

无独有偶，我国自主研发的全海深载人潜水器 “奋斗者” 号，在万米海底承受巨大压力时，其耐压壳体的碳纤维泡沫夹层结构展现出卓越的抗冲击性能。从蓝天到深海，碳纤维复合材料泡沫夹层板为何能成为高端装备的 “性能核心”？其背后的冲击损伤失效模拟技术，又如何为工程设计保驾护航？



今天，我们就通过仿真秀专栏作者叶开博士的视频教程的《碳纤维复合材料泡沫夹层板落锤冲击损伤失效模拟仿真分析 》，揭开这一前沿技术的神秘面纱。

01

热点背后的技术痛点

碳纤维增强树脂基复合材料泡沫夹层板，凭借 “轻质高强、抗腐蚀、抗疲劳” 的三重优势，已成为航空航天、船舶、新能源汽车等领域的关键材料。以航空航天为例，飞机在起飞降落过程中可能遭遇飞鸟撞击，卫星整流罩在大气层再入时会面临气动载荷冲击，这些极端场景都要求复合材料结构具备可靠的抗冲击性能。据统计，复合材料结构的失效中，有 40% 以上与冲击损伤相关，而这类损伤往往具有 “隐蔽性强、扩散速度快” 的特点，一旦设计不当，可能引发灾难性后果。

然而，实际工程中的冲击试验面临两大难题：

一是成本高昂，一套完整的落锤冲击试验设备造价动辄数百万元，且每次试验都会造成样品报废；

二是风险不可控，极端工况下的冲击试验可能导致设备损坏甚至人员伤亡。更重要的是，试验只能得到最终的损伤结果，无法还原损伤演化的全过程。

这就使得数值模拟技术成为复合材料结构设计的 “核心工具”—— 通过 ABAQUS 等有限元软件，工程师可以在计算机中模拟各种冲击场景，精准预测结构的损伤模式、应力分布和能量转化，从而在设计阶段优化结构参数，降低试验成本，提高产品可靠性。

叶开博士在课程中强调：“现代工程设计已从‘经验驱动’转向‘仿真驱动’，冲击损伤失效模拟能力，直接决定了企业在高端制造领域的核心竞争力。”

这一观点在新能源汽车行业同样得到印证。随着电动汽车续航里程的提升，电池包的轻量化需求日益迫切，碳纤维泡沫夹层板成为电池包外壳的理想选择。而电池包在碰撞事故中一旦发生冲击失效，可能引发起火爆炸等严重后果，因此，通过仿真技术提前预判冲击损伤，成为新能源汽车企业的 “必答题”。

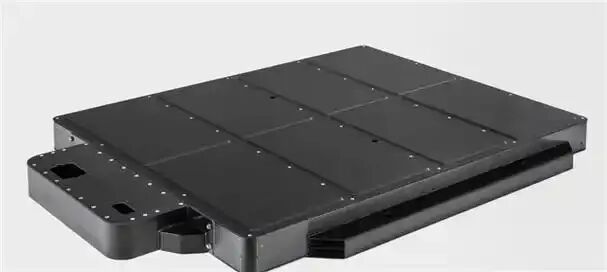

新能源汽车中的碳纤维电池箱-碳纤维制品

02

冲击损伤失效模拟的核心逻辑的是什么

要理解碳纤维复合材料泡沫夹层板的冲击损伤失效模拟，首先需要明确其结构特性与损伤机制。这类夹层板通常由三层结构组成：上下表层为碳纤维增强树脂基复合材料，中间芯层为泡沫材料。表层主要承担拉伸、压缩等载荷，芯层则起到缓冲、吸能和传递载荷的作用。当受到落锤等冲击载荷时，结构会经历 “接触挤压 — 芯层压缩变形 — 表层纤维断裂 — 树脂基体开裂 — 分层失效” 的复杂过程，而模拟的核心，就是通过数值方法还原这一系列物理现象。



材料本构：给计算机 “读懂” 材料的 “说明书”

材料本构模型是仿真的基础，相当于给计算机提供一份详细的 “材料说明书”。在课程中，叶开博士重点讲解了两类关键本构模型的设置：

碳纤维树脂基复合材料表层的本构参数设置：碳纤维复合材料是典型的各向异性材料，其力学性能在不同方向上存在显著差异。课程中详细介绍了如何通过实验数据拟合，建立考虑纤维方向、层合角度的正交各向异性本构模型，包括弹性模量、泊松比、剪切模量等关键参数的确定方法。特别针对碳纤维复合材料的 “损伤累积效应”，课程引入了连续介质损伤力学（CDM）理论，通过定义损伤变量，模拟纤维断裂、基体开裂和层间分层等多种损伤模式。

泡沫材料的弹塑性可压缩本构模型：泡沫芯层的核心作用是吸能缓冲，其力学行为具有 “弹性阶段 — 屈服阶段 — 致密化阶段” 的特点。课程中采用 ABAQUS 自带的泡沫材料本构模型，结合实验测得的应力 - 应变曲线，设置屈服强度、硬化参数、致密化应变等关键参数，精准模拟泡沫材料在冲击载荷下的压缩变形和能量吸收过程。



网格划分：平衡精度与效率的 “关键技巧”

网格划分是仿真分析的 “灵魂”，直接影响计算结果的准确性和收敛性。碳纤维复合材料泡沫夹层板的冲击模拟中，网格划分面临两大挑战：一是结构层次多，表层与芯层的材料性能差异大，需要合理划分网格以保证载荷传递的准确性；二是冲击过程涉及大变形和接触非线性，网格质量不佳容易导致计算不收敛。

叶开博士在课程中分享了实战技巧：对于冲击体和板材的表层，采用实体单元（如 C3D8R）进行精细化网格划分，以捕捉局部应力集中和纤维断裂；对于泡沫芯层，考虑到其大变形特性，采用减缩积分单元并设置适当的网格密度，平衡计算效率和精度；同时，通过设置网格种子、控制单元长宽比等方法，避免出现扭曲、畸形单元。此外，课程还详细讲解了接触对的定义技巧，包括冲击体与板材之间的面 - 面接触、表层与芯层之间的绑定接触等，确保模拟过程中接触行为的真实性。



收敛性调试：解决仿真 “卡壳” 的实战方案

接触非线性、材料非线性和几何非线性的耦合，使得冲击损伤模拟容易出现计算不收敛的问题，这也是困扰很多仿真工程师的 “痛点”。课程中，叶开博士结合案例，从三个维度给出了收敛性调试方案：

（1）荷设置优化：采用分步加载的方式，避免冲击载荷瞬间施加导致的应力突变；合理设置冲击体的初始速度和质量，符合实际试验条件。

（2）材料参数调整：通过敏感性分析，调整泡沫材料的屈服强度和硬化参数，避免因材料参数不合理导致的数值振荡。

（3）求解器设置：选用 ABAQUS 显式动力学求解器，结合质量缩放技术，在保证计算精度的前提下提高求解速度；合理设置时间步长和迭代次数，避免因时间步长过小导致计算效率低下，或过大导致结果失真。



结果后处理：从数据中提取工程价值

仿真的最终目的是为工程设计提供指导，因此结果后处理是不可或缺的环节。课程中详细讲解了如何通过 ABAQUS 的后处理模块，分析冲击过程中的关键数据：

（1）载荷 - 位移曲线：通过该曲线可以判断结构的屈服点和极限承载能力，评估抗冲击性能。

（2）速度和加速度变化：分析冲击体与板材的速度传递规律，判断能量吸收效率。

（3）能量转化分析：包括动能、势能、应变能和损伤耗散能的变化，量化泡沫芯层的吸能贡献。

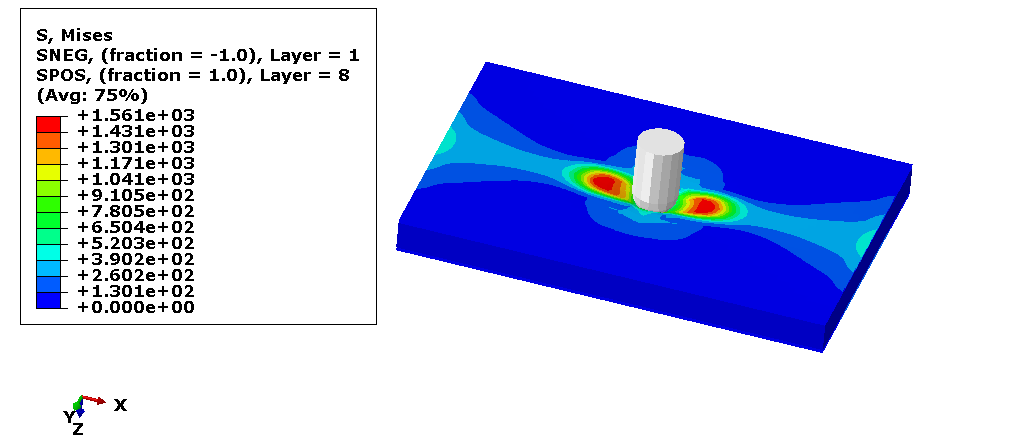

（4）损伤云图：直观展示表层纤维断裂、基体开裂和芯层压缩损伤的分布范围，为结构优化提供依据。

通过这些后处理分析，工程师可以清晰地识别结构的薄弱环节，例如：是否存在局部应力集中导致的早期失效？泡沫芯层的吸能效率是否达到设计要求？表层与芯层的界面是否存在分层风险？从而有针对性地调整结构设计，如增加表层纤维层数、优化泡沫芯层密度、改进界面粘结工艺等。

03

ABAQUS复合材料工程应用教程

《ABAQUS复合材料工程应用案例（一）：碳纤维复合材料泡沫夹层板落锤冲击损伤失效模拟仿真分析》视频教程案例详细讲解了工程上常用的碳纤维增强树脂基复合材料泡沫夹层板落锤冲击损伤失效模拟，重点讲解了模型部件的建模处理方法，碳纤维树脂基复合材料表层的材料本构参数设置、泡沫材料的弹塑性可压缩本构模型、冲击体和板材的网格划分技巧以及如何去调试模型的收敛性，在结果后处理中讲解了模型的载荷、速度和加速度以及能量的转化如何去分析，附件里提供模型源文件。

对于学习型仿真工程师和理工科学生而言，叶开博士的这门课程具有极高的实战价值。课程不仅系统讲解了冲击损伤失效模拟的理论基础，更通过完整的工程案例，展现了从建模到后处理的全流程操作。

可回放，开具发票，奖学金、直播加餐

提供vip群 答疑和模型下载

《碳纤维复合材料泡沫夹层板落锤冲击损伤失效模拟仿真分析》

扫码立即试看

以下是课程内容与大纲安排：

本课程聚焦工程常用的碳纤维增强树脂基复合材料泡沫夹层板落锤冲击损伤失效模拟，核心内容围绕以下关键技术点展开详细讲解：

1、模型部件的建模处理方法；

2、材料本构参数设置（含碳纤维树脂基复合材料表层、泡沫材料的弹塑性可压缩本构模型）；

3、冲击体和板材的网格划分技巧；

4、模型收敛性调试方法；

5、结果后处理分析（含载荷、速度、加速度及能量转化的分析方式）。

与其他同类课程相比，本课程的三大亮点尤为突出：

一是案例的工程实用性。课程选取的碳纤维增强树脂基复合材料泡沫夹层板落锤冲击案例，是航空航天、船舶等领域的典型应用场景，所学知识可直接迁移到实际工作中。二是内容的深度与细节。从材料本构参数的确定到网格划分的技巧，从收敛性调试的方法到结果分析的思路，课程都给出了详尽的讲解，甚至包括很多 “书本上没有” 的实战经验。三是资源的完整性。课程附件中提供了模型源文件，学员可以直接导入 ABAQUS 软件，对照视频教程一步步操作，快速掌握仿真技巧。

正如一位学员评价：“这门课程真正做到了‘理论联系实际’，通过跟着案例操作，我不仅学会了冲击损伤模拟的方法，更理解了每个步骤背后的工程逻辑。现在我已经能独立完成公司的复合材料冲击仿真项目，工作效率提升了 50% 以上。”

04

行业展望

随着高端制造行业的快速发展，碳纤维复合材料的应用场景将不断拓展，对冲击损伤失效模拟技术的要求也将日益提高。未来，随着人工智能、大数据等技术与数值仿真的深度融合，复合材料的冲击仿真将朝着 “多物理场耦合、多尺度建模、智能化优化” 的方向发展。例如，通过机器学习算法，可以快速优化材料参数和结构设计；通过多尺度建模，可以从微观纤维尺度到宏观结构尺度，全面揭示损伤演化机制。

对于工程师和理工科学生而言，掌握 ABAQUS 等软件的复合材料冲击仿真技术，不仅是职业发展的 “加分项”，更是把握行业趋势的 “敲门砖”。叶开博士在课程结尾强调：“仿真技术的核心不是软件操作，而是将工程问题转化为数值模型的能力。这门课程的目标，就是帮助学员建立系统化的仿真思维，真正做到‘知其然，更知其所以然’。”

从 C919 大飞机的翱翔蓝天，到 “奋斗者” 号的深海探底，碳纤维复合材料正在书写高端制造的新篇章。而冲击损伤失效模拟技术，正如这一篇章中的 “隐形翅膀”，为复合材料的安全应用保驾护航。如果你也想掌握这门前沿技术，从理论走向实战，叶开博士的《ABAQUS - 复合材料工程应用案例》课程无疑是最佳选择。让我们一起，用仿真技术驱动创新，为高端制造注入更多 “中国智慧”！
