Icepak|02界面及建模

导读：介绍Icepak界面及建模基本操作。

直接通过桌面图标打开；在开始菜单栏找到Icepak；从workbench中打开。

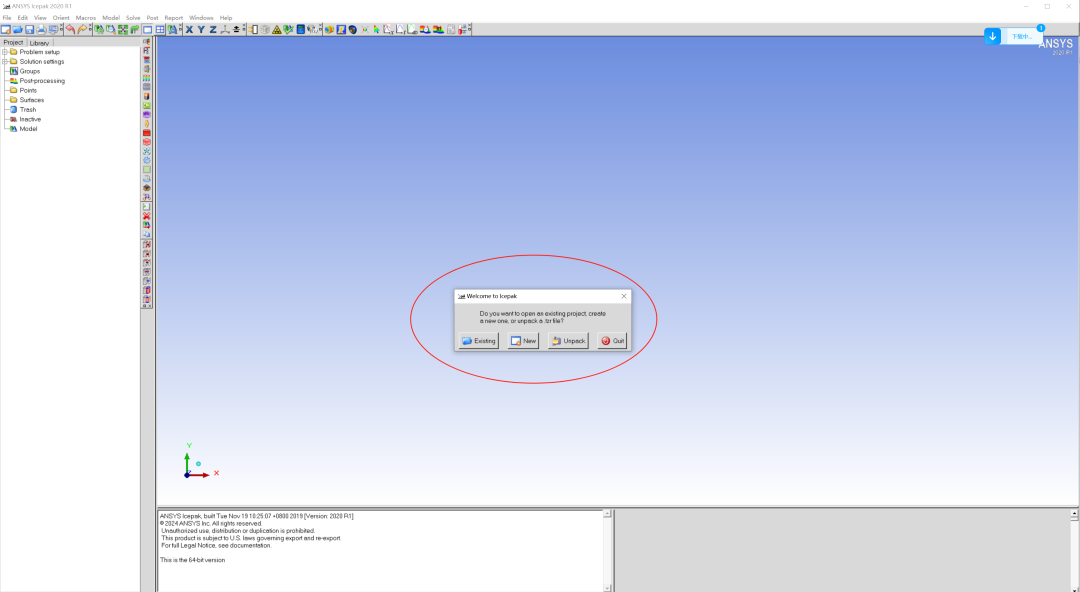

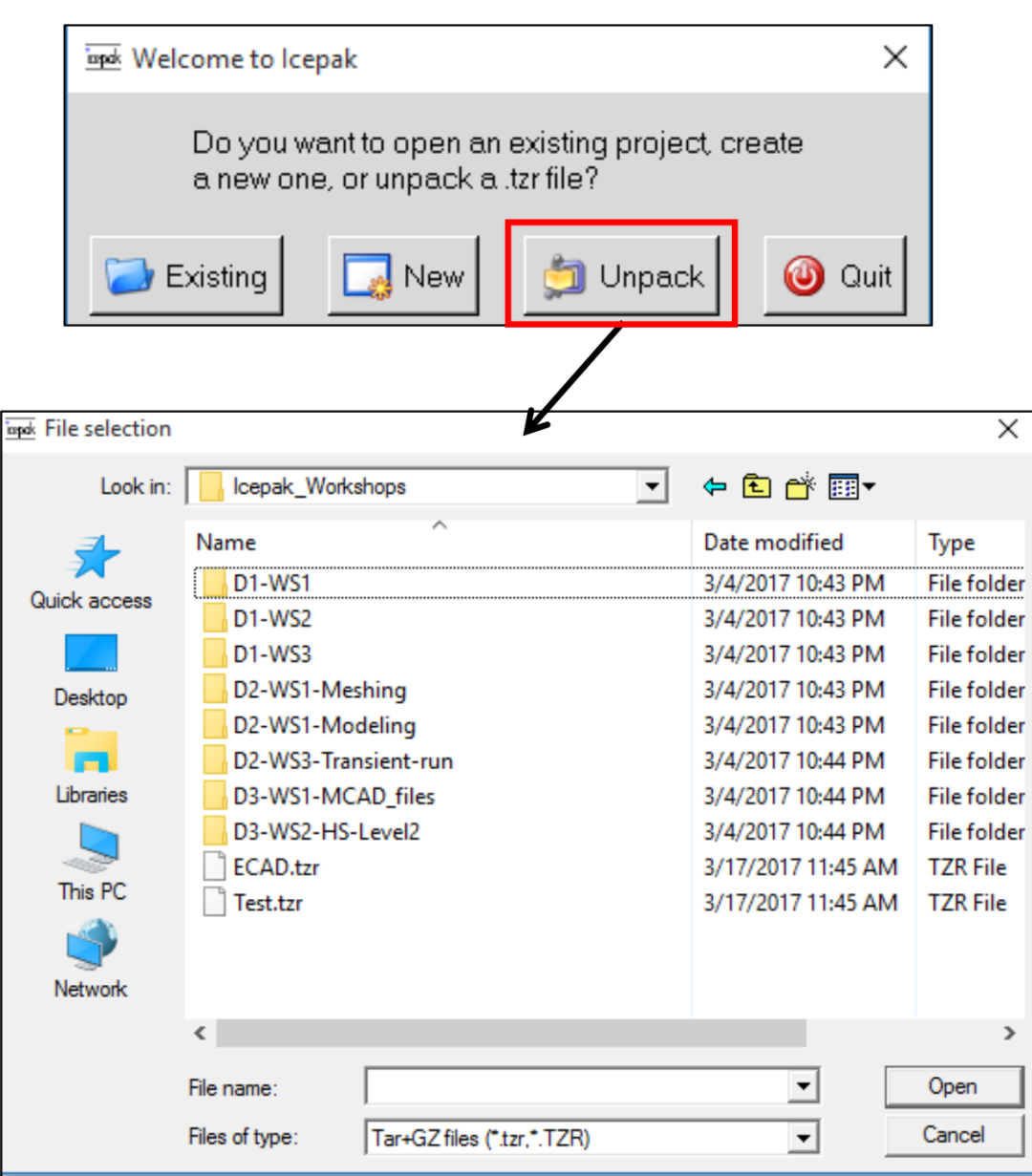

打开后会提示四个选项：打开现有的Icepak项目；创建新的Icepak项目；从压缩的*.tzr文件中打开一个Icepak项目；退出。

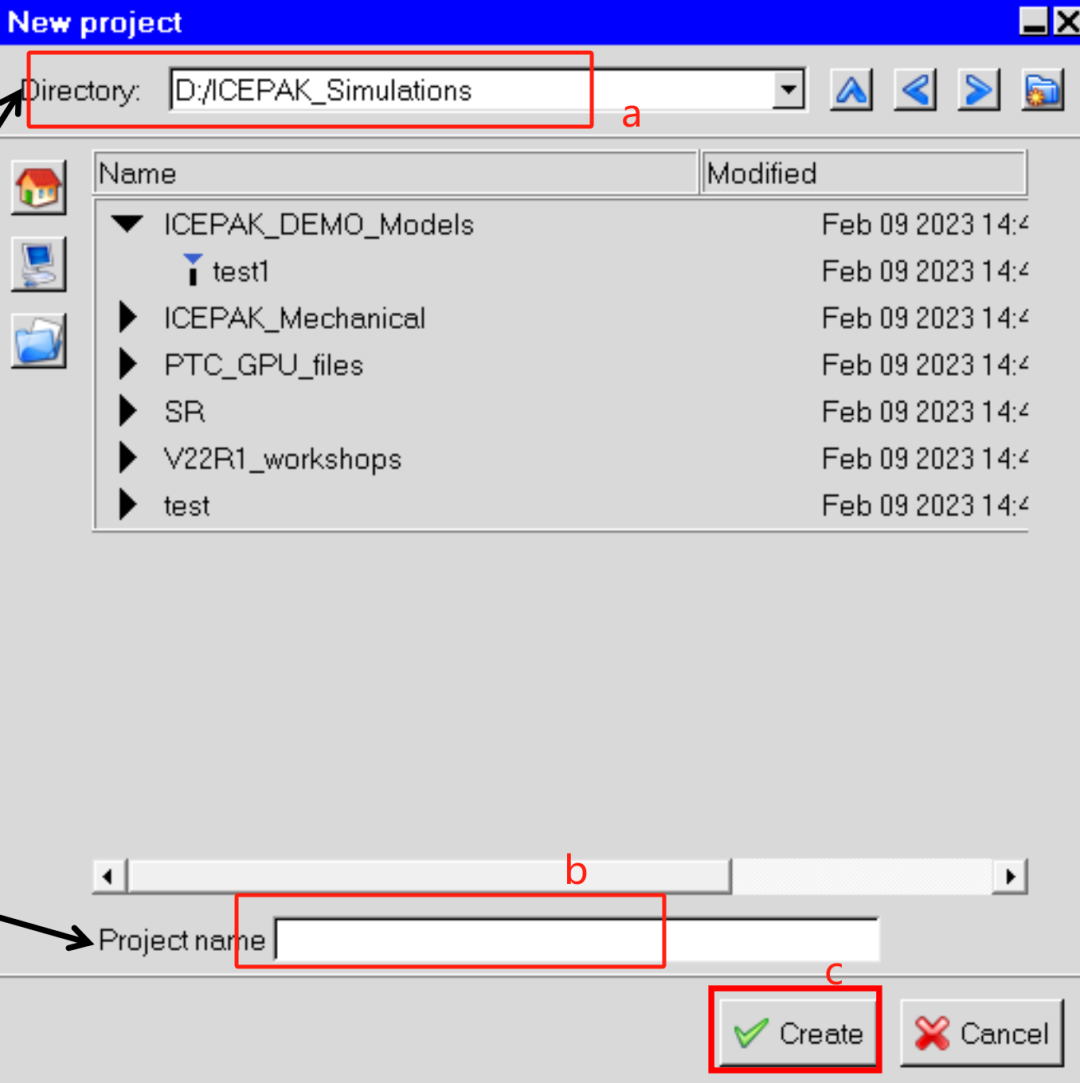

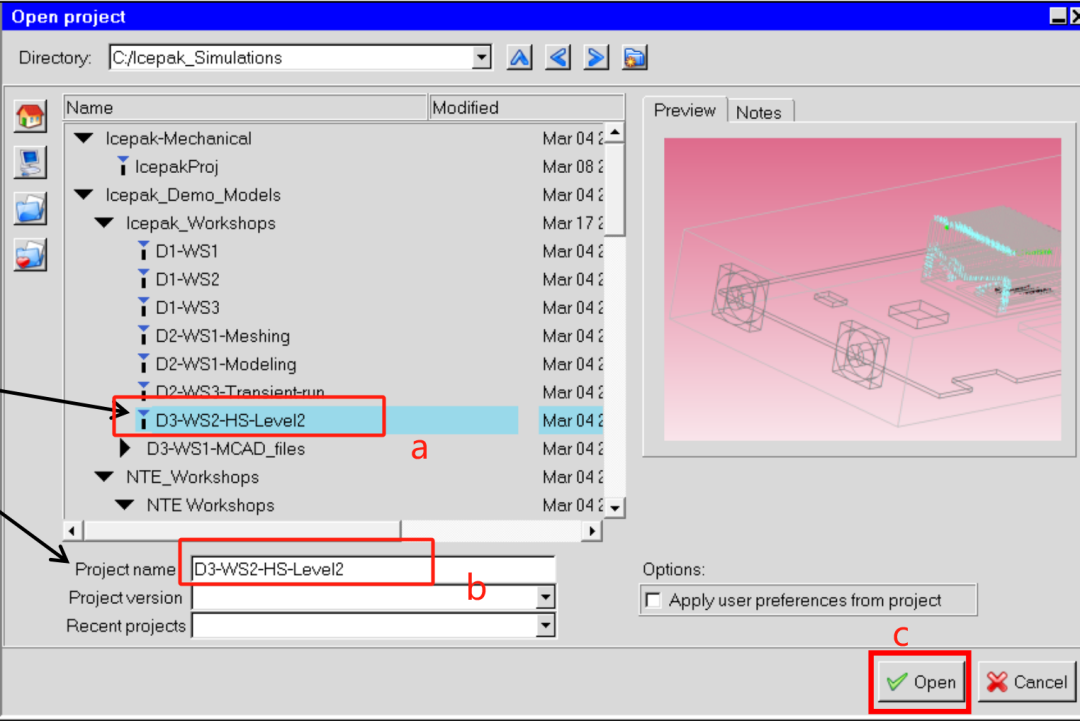

1、创建新项目（New）：选择文件夹；输入文件名2、打开已有项（Exisiting）：选择文件，打开文件3、压缩及解压项目文件（Unpack）

• Icepak的项目文件可以压缩为(.tzr)格式
• 只有Job, Model, Problem和PCB/Package trace文件会被压缩

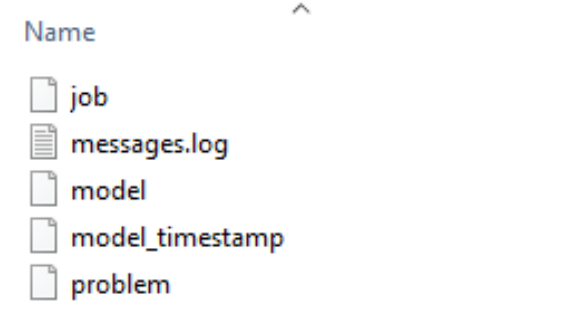

每个Icepak项目都是一个包含项目文件的目录/文件夹。

项目名称就是文件夹名称，项目文件夹内容包括：

• Job、Models和Problem文件
• 网格文件
• 求解文件
• 后处理、报告文件

压缩项目文件(.tzr)包括项目所有文件

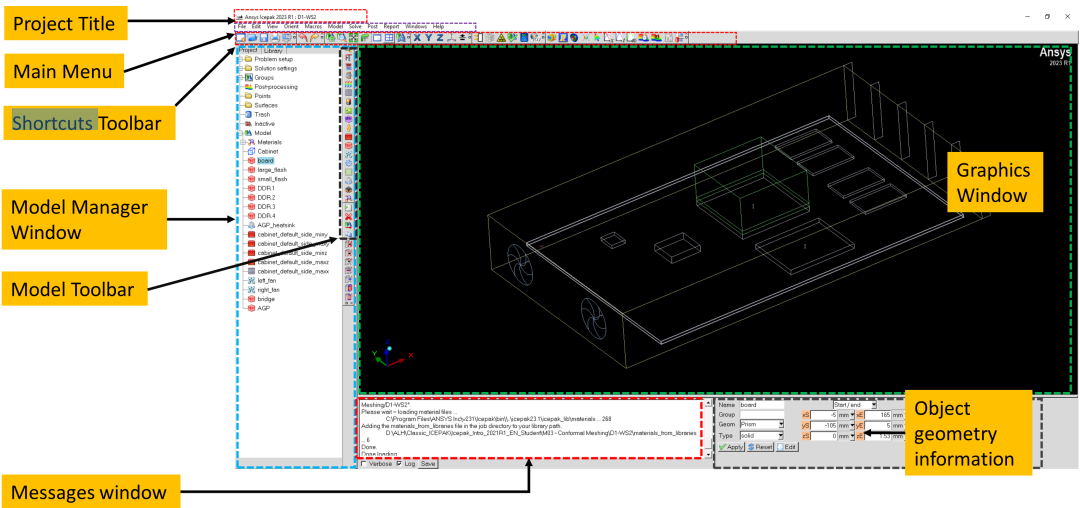

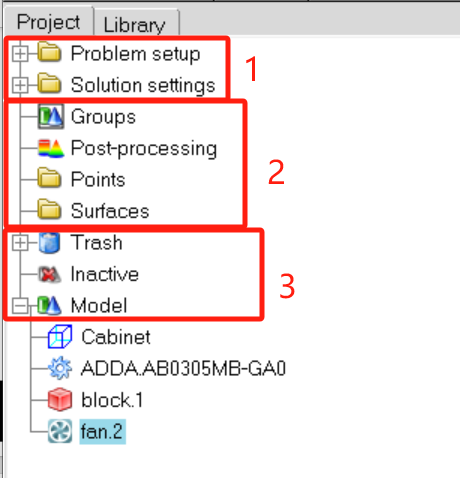

1、模型设置及求解器参数设置；

2、提供一下几种接口：

• Groups用于对象之间的虚拟连接；
• Post-processing用于结果的图形化显示
• Point和Surface在求解过程中被用作监视器

3、提供一下几种接口：

• Trash：删除的对象存放在这，也可以从这里重新恢复
• Inactive：被抑制的体存放在这，被抑制的体不会被划分网格
• Model：未抑制的对象；还列出了项目特定的材料属性

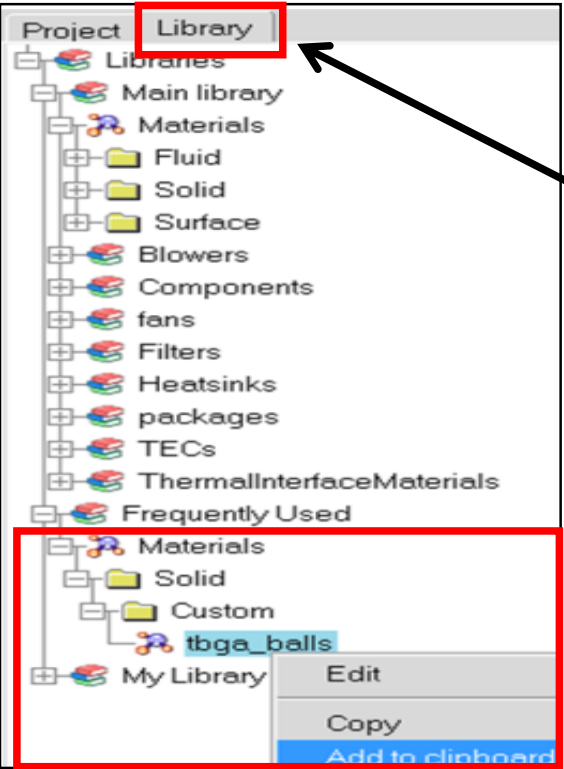

4、Library在另一侧单独的选项卡中，同时包含默认的库和用户定义的库。

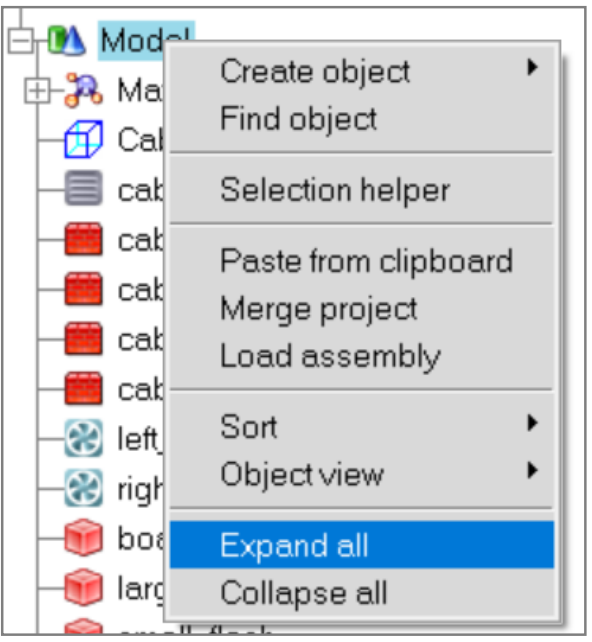

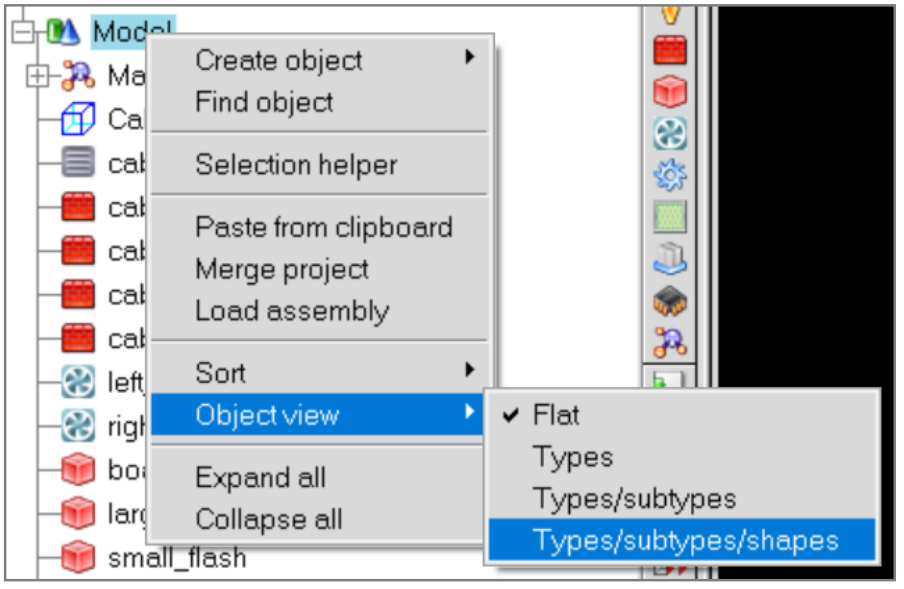

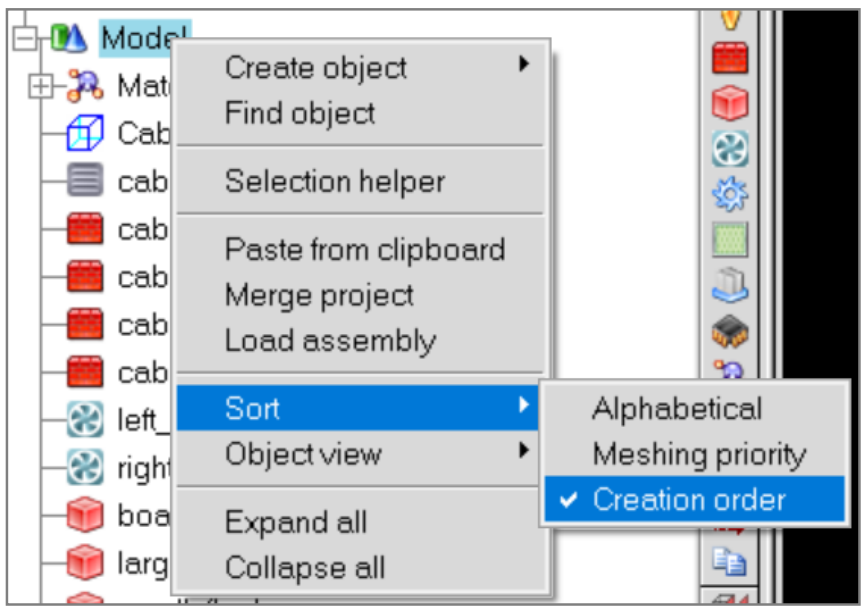

右键单击“Model”节点以访问上下文菜单：

Expand/Collapse all：将自动打开/关闭“模型”节点以及其下方的所有节点。Sort：

• Alphabetical：按照名称对节点进行排序
• Meshing priority：根据对象的网格优先级对对象进行排序。
• Creation order：创建顺序对对象进行排序（默认值）

Object view：

• Flat：按对象的创建顺序排列对象（默认值）
• Types：按对象类型对对象进行分组
• Types/subtypes：按对象类型和子类型对对象进行分组

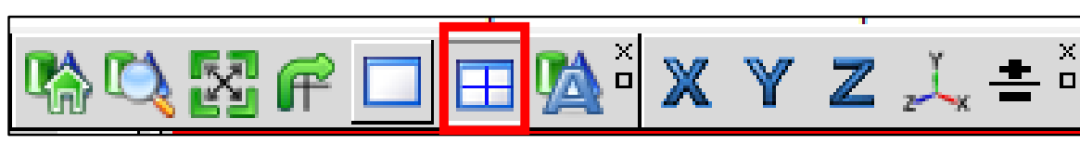

• Types/subtypes/shapes：按对象类型、子类型和形状对对象进行分组定义窗口数量跟窗口的尺寸

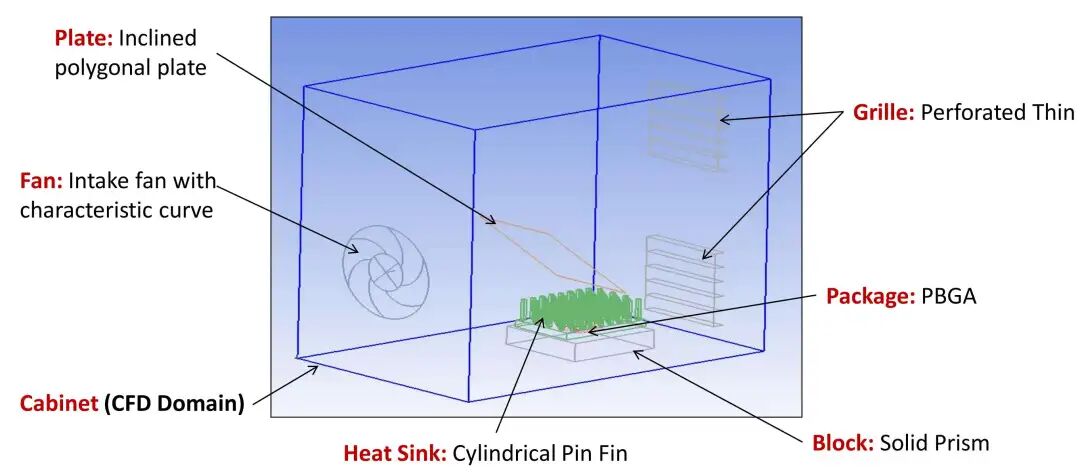

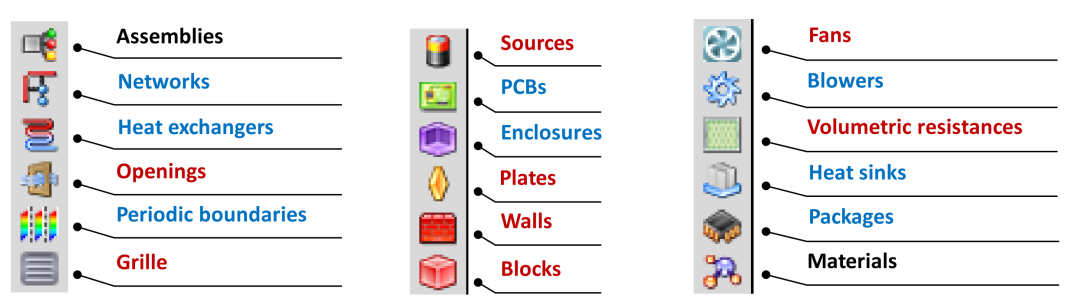

Icepak有两种对象类型：简单对象类型和复合对象类型。

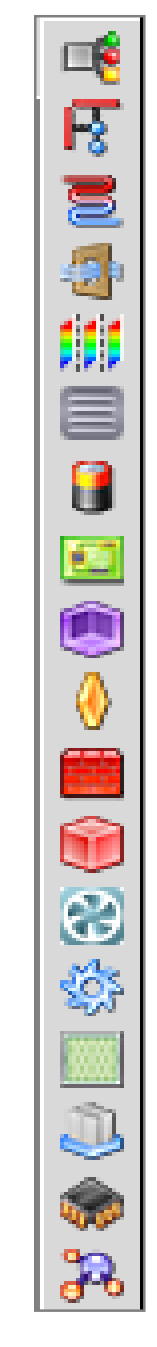

每种类型在模型工具栏的上半部分都有一个独特的图标。若要创建一个新的对象，请左键单击相应的对象类型图标

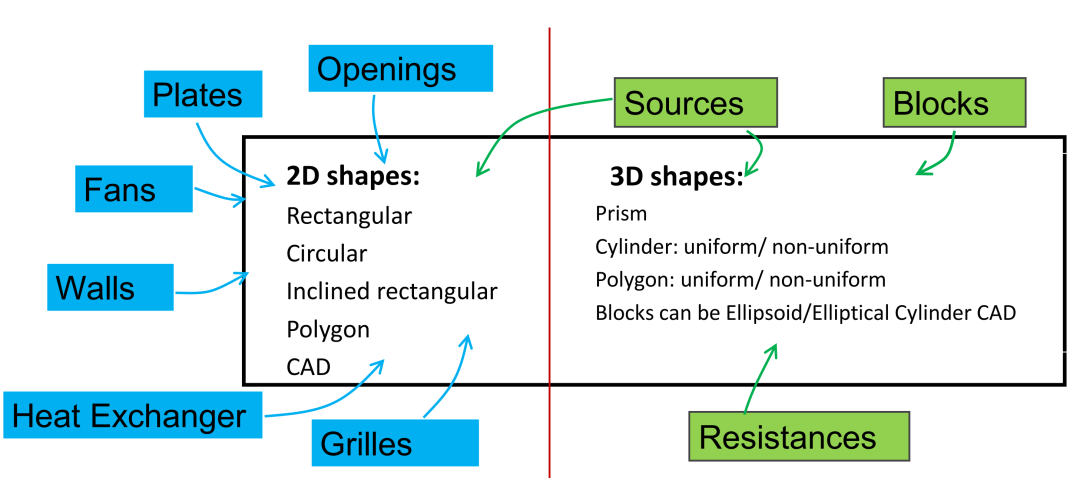

简单对象类型的形状

对于Icepak原始对象的编辑面板，可以通过以下几种方式进行访问：

• 双击模型树中的对象名称
• 在图形窗口中Shift +右键单击对象的边缘，并从弹出菜单中选择“Edit”
• 右键单击树中的对象，并从弹出菜单中选择“Edit”
• 可以同时选中多个对象进行编辑

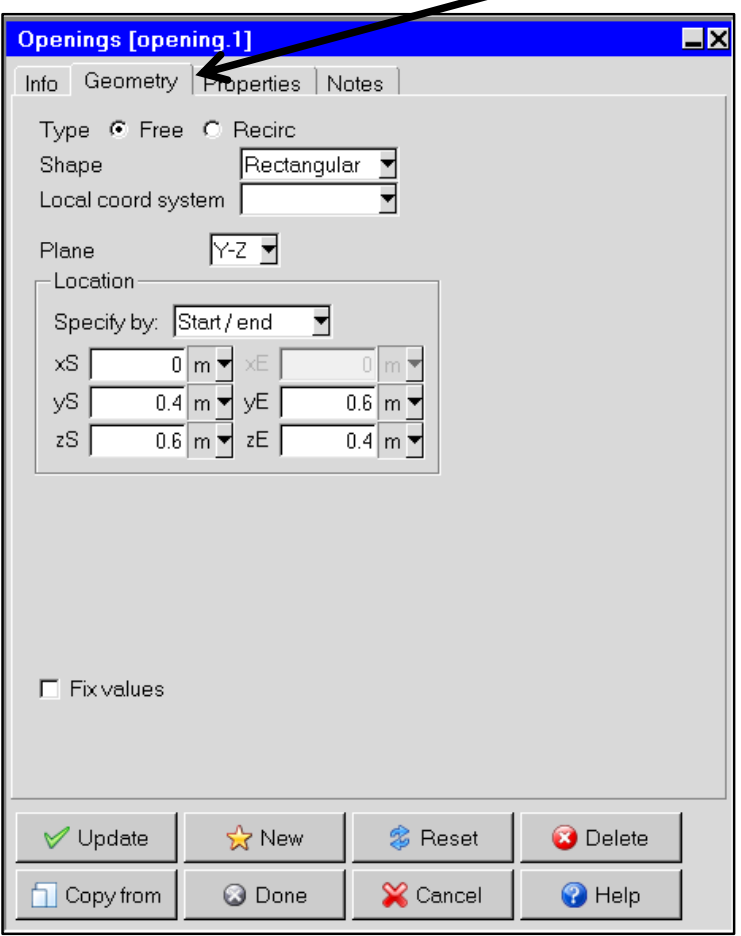

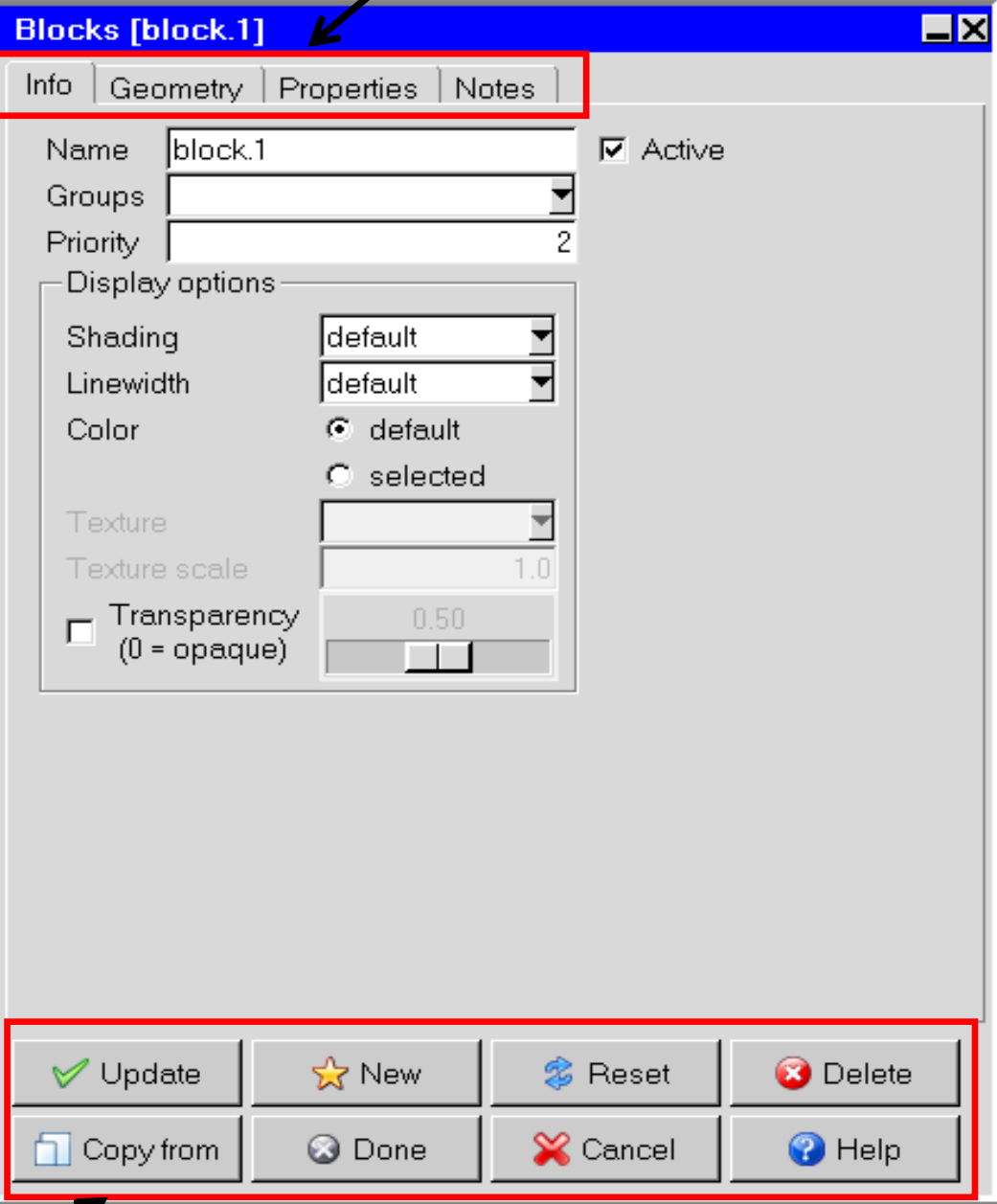

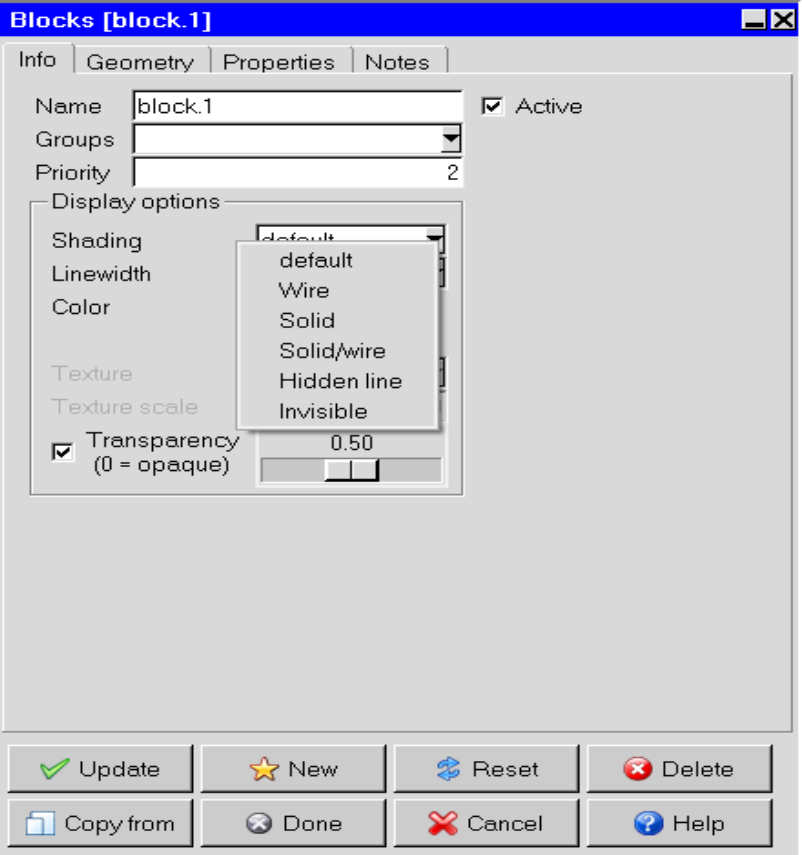

Icepak基本体对象的编辑面板由四个选项组成：

• Info:名称、网格划分优先级、显示属性
• Geometry:形状、坐标系统、平面、位置
• Properties:材料、流量、热输入
• Notes:任何相关信息（对结果没有影响）如下图，工具栏中有修改对象的快捷方式：
• 打开选定对象的“Edit”面板]
• 将选定的对象放到Trash节点中
• 打开选定对象的“移动”面板：可以实现缩放、镜像、旋转、平移
• 打开选定对象的“复 制”面板：通过缩放、镜像、旋转、平移复 制；其他输入包括副本数量和组名称（用于新创建的副本）。

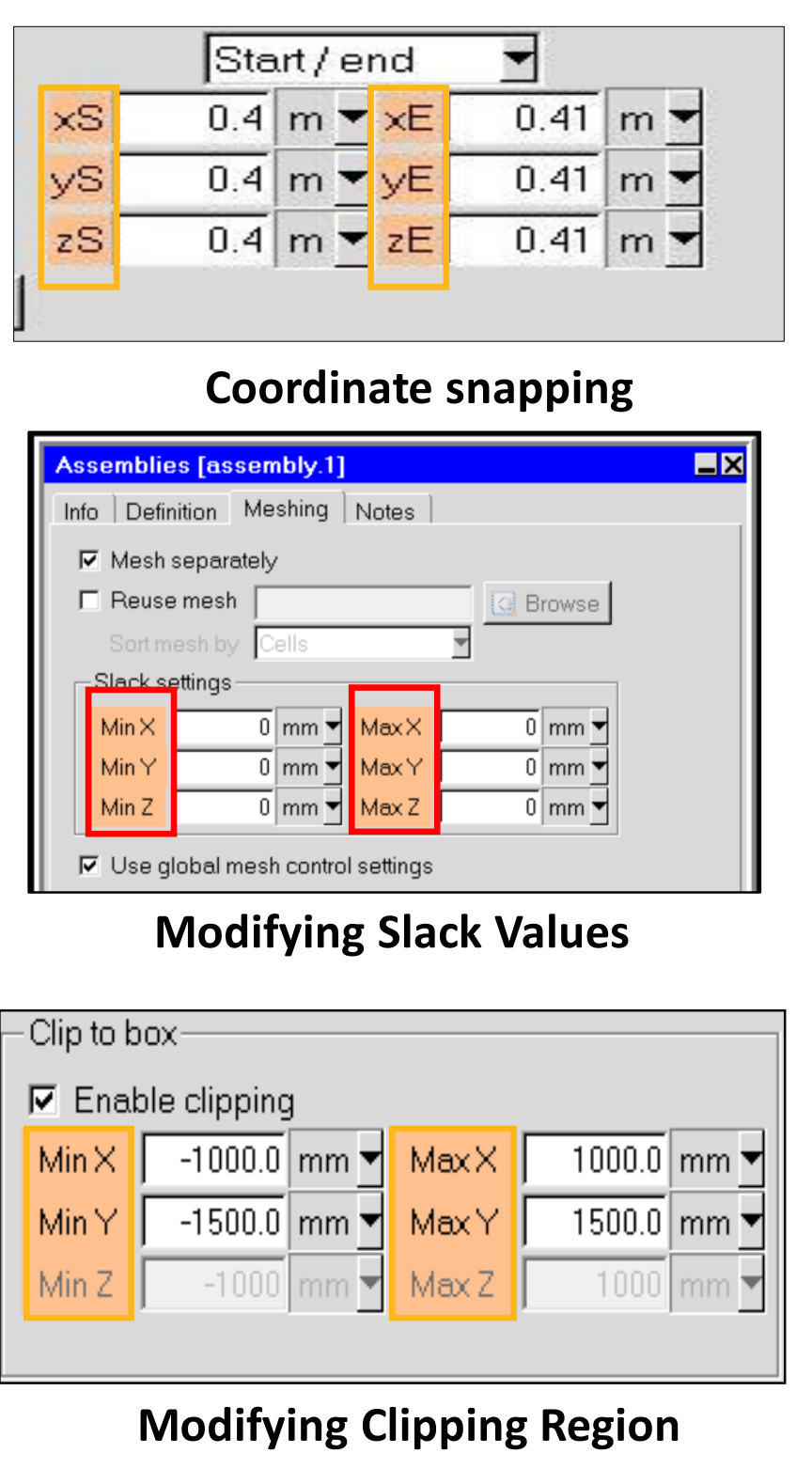

可以编辑对象的形状、位置、大小和方向：

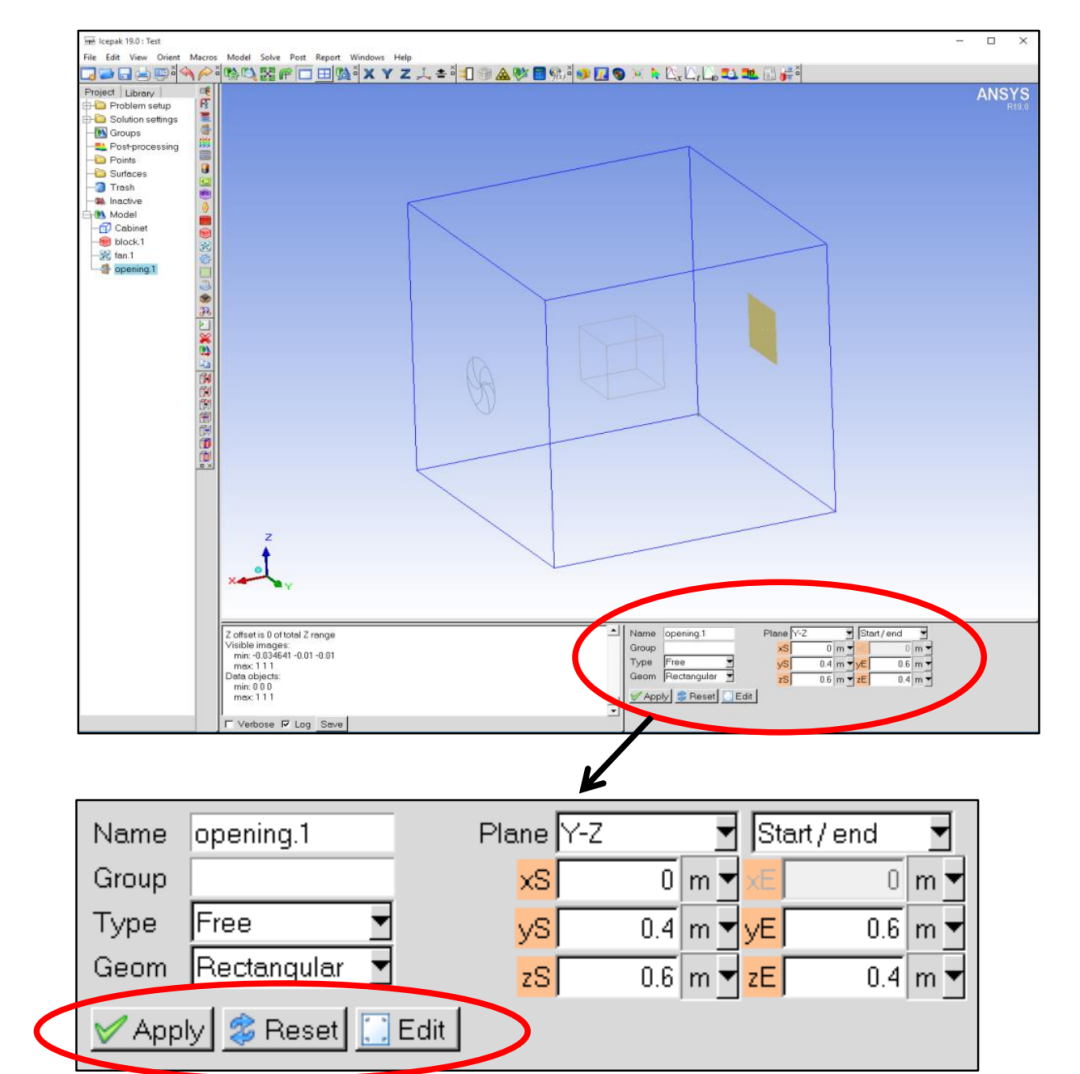

• 使用位于右下角的当前对象几何图形窗口
• 使用当前对象的“Edit”面板/“Geometry”选项卡

• 使用现有的Icepak几何图形作为参考来调整/重新定位对象的大小
• 可用于使用Icepak对象快速构建模型。
• 有助于消除小的间隙/错位。
• 修改非保形组件的松弛值。

1、选择需要修改的对象 2、左击下图橙色的坐标标签 3、在图形窗口中选择（左键单击）所需的边。 4、Icepak将重置坐标值，使两条线重合。

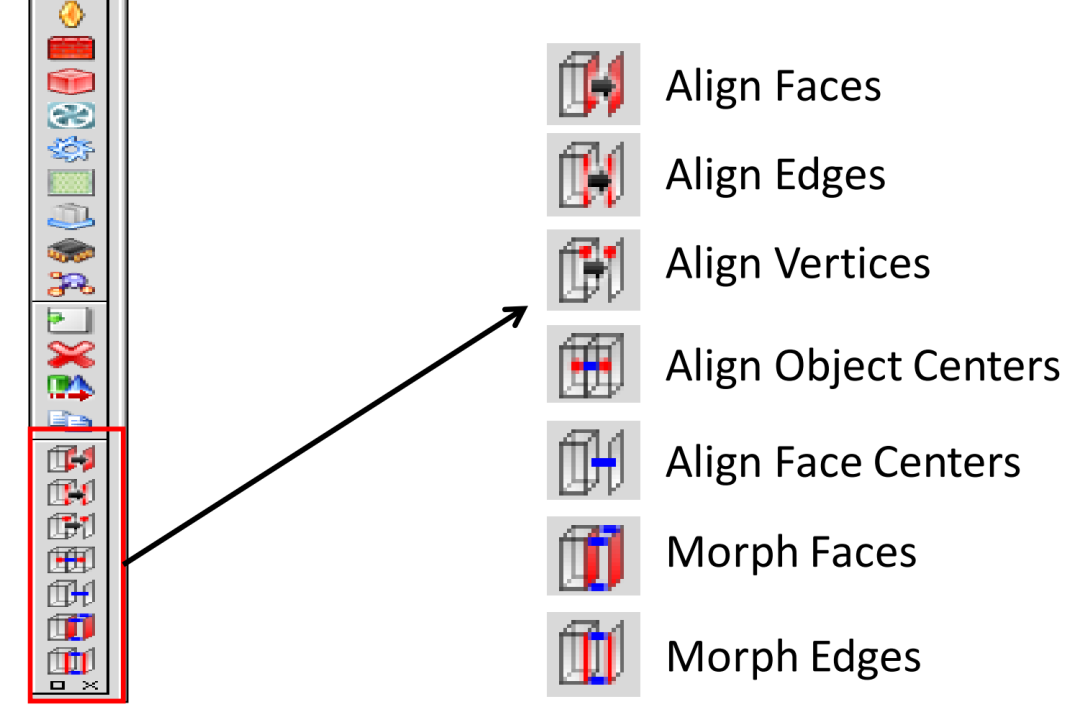

对齐工具可用于快速对齐或变形的对象。比如将格栅或进气风扇对准一个边界；变形散热器到散热器底座

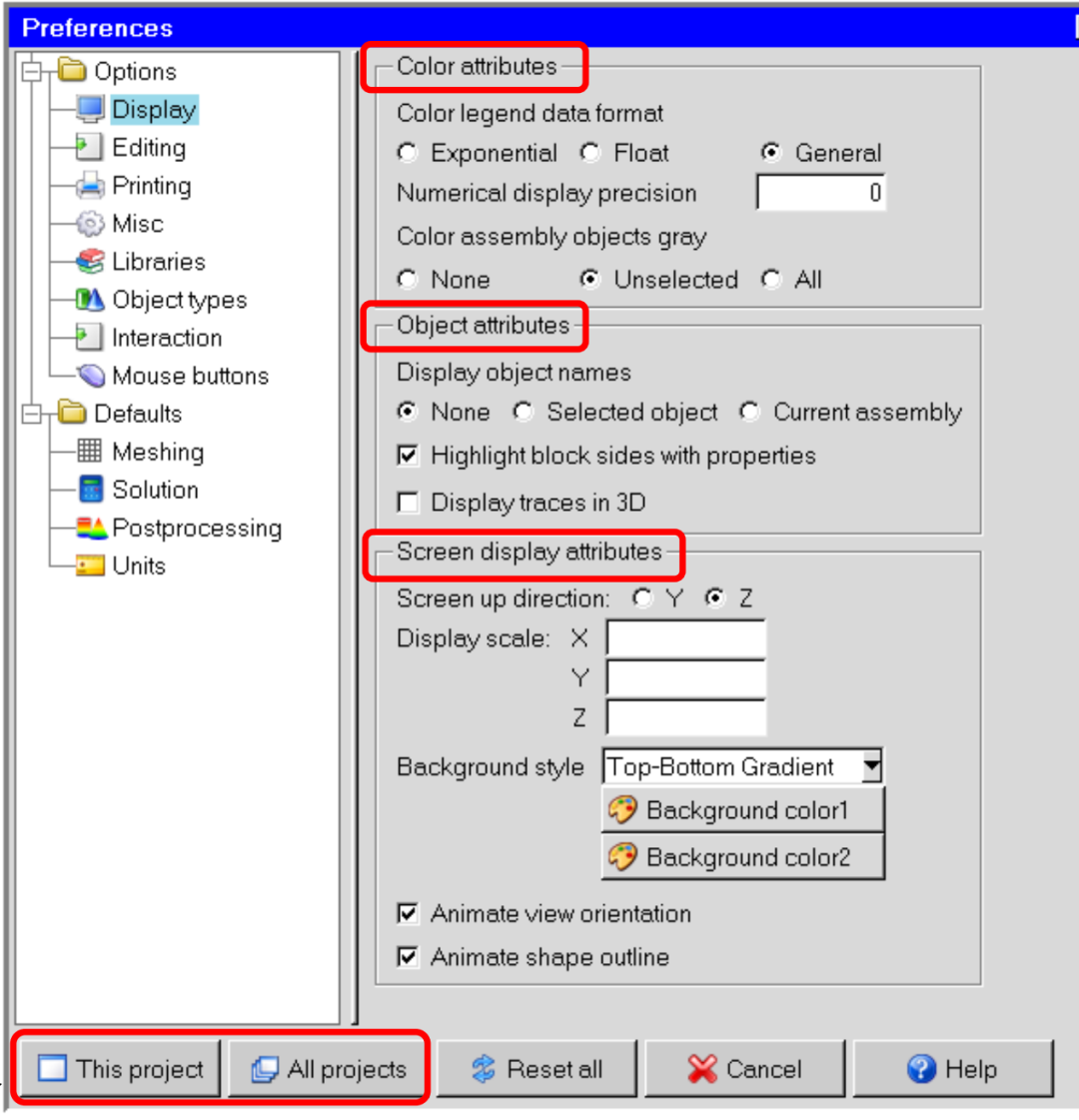

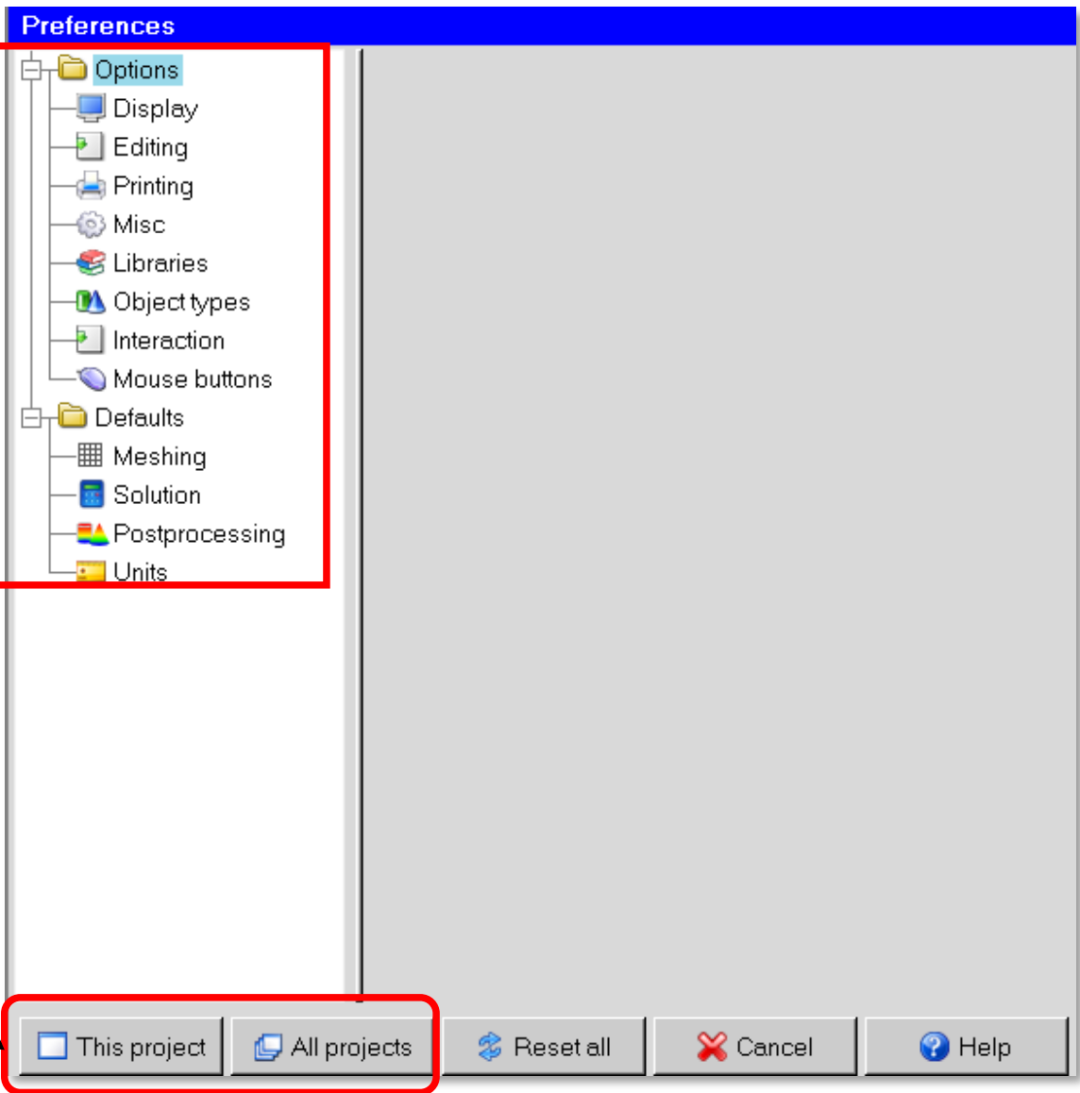

Edit → Preferences，可以设置首选选项和默认值，设置的选项可以应用于当前项目或所有项目显示：

• Color Attributes：编辑后处理图例的科学计数法；更改着色选项。
• Object Attributes：选择在使用快捷方式图标时要在屏幕上显示的对象名称；可突出显示侧面面的选项；跟踪层可以投射到板的3D位置
• Screen Display Attributes:在每个轴向方向上更改可选的GUI背景比例；更改GUI的背景颜色和样式。

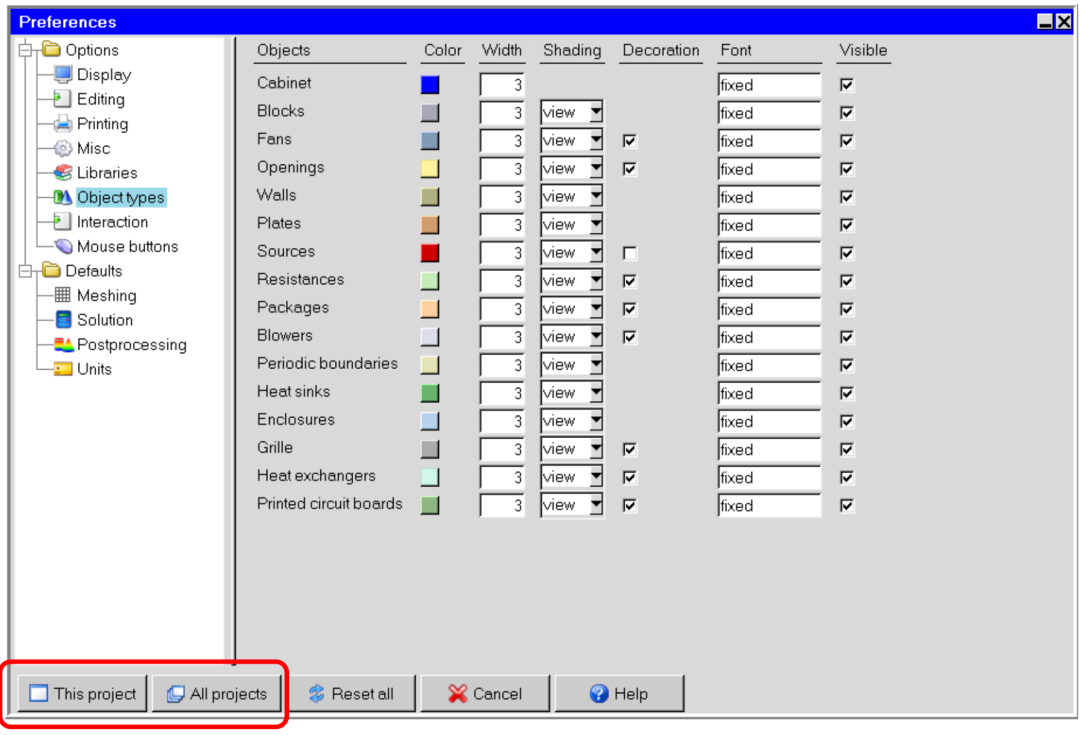

对象类型

控制Icepak对象在GDA上的显示方式，包括颜色，线宽、阴影等

• 有助于识别某些对象类型
• 各个对象/面板级别的编辑将覆盖“首选项”设置
• 可以保存一些选择，以供当前和将来使用。

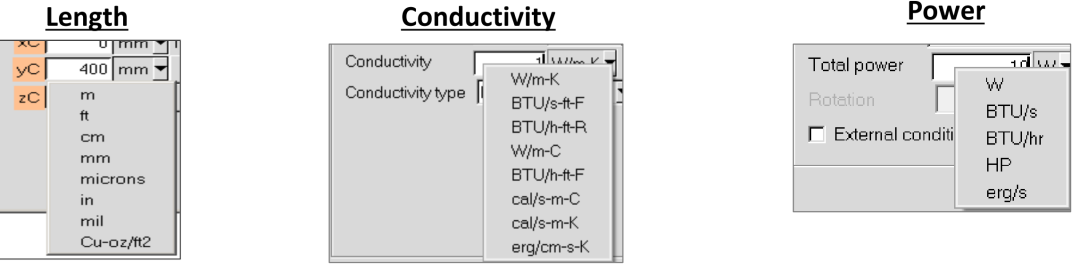

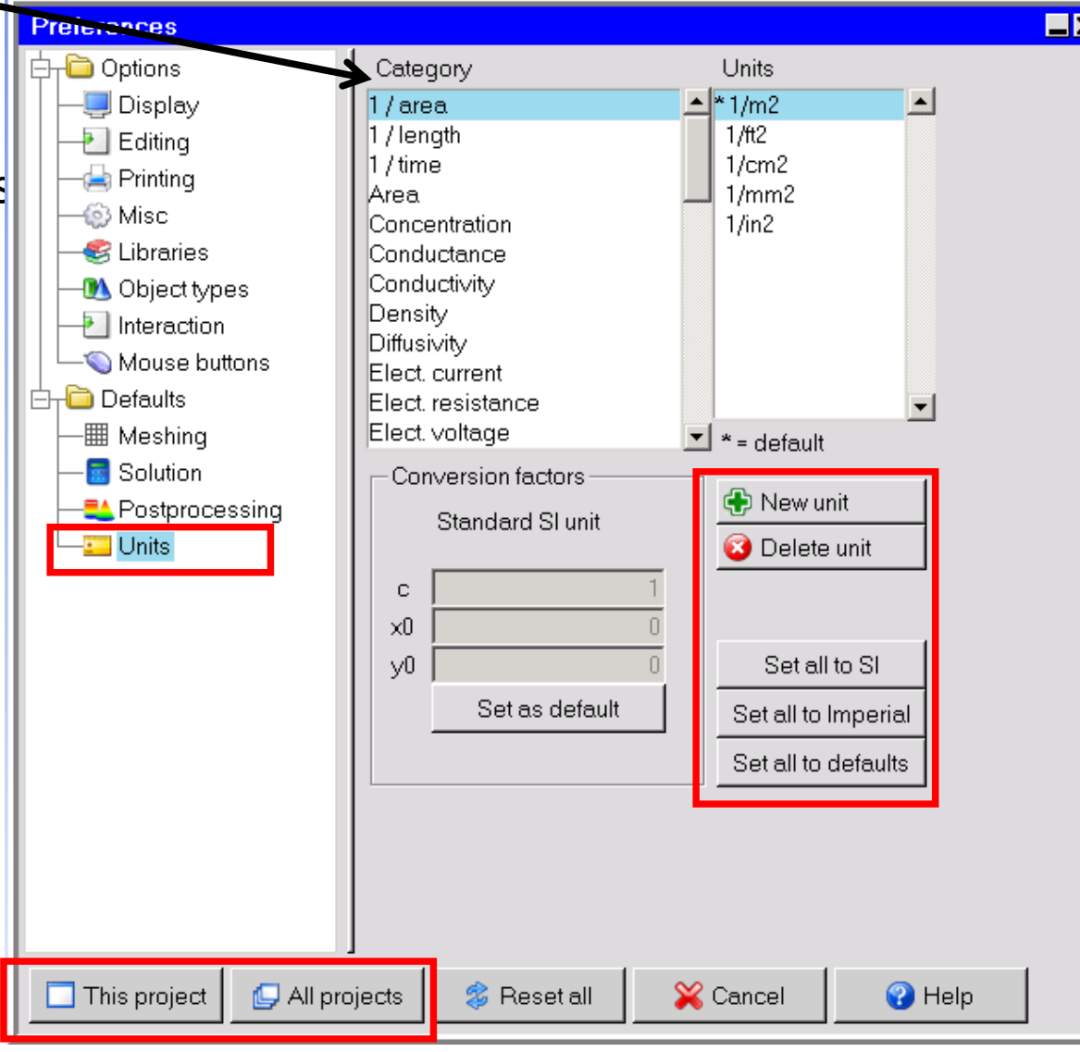

每个数量（长度、质量、热量等）在Icepak中有默认的全局单位。

1、选择要修改的变量； 2、选择或创建所需的单位； 3、单击“Set as default”以进行确认。 4、单击“Set all to defaults”以更新现有对象的单位。

这些单元适用于建模（几何形状、边界条件等）。后处理单元可以通过进入Post ->后处理单元进行单独更改

Icepak可以设置混合单位，在单个对象/面板级别上进行的编辑将覆盖“Preferences”设置

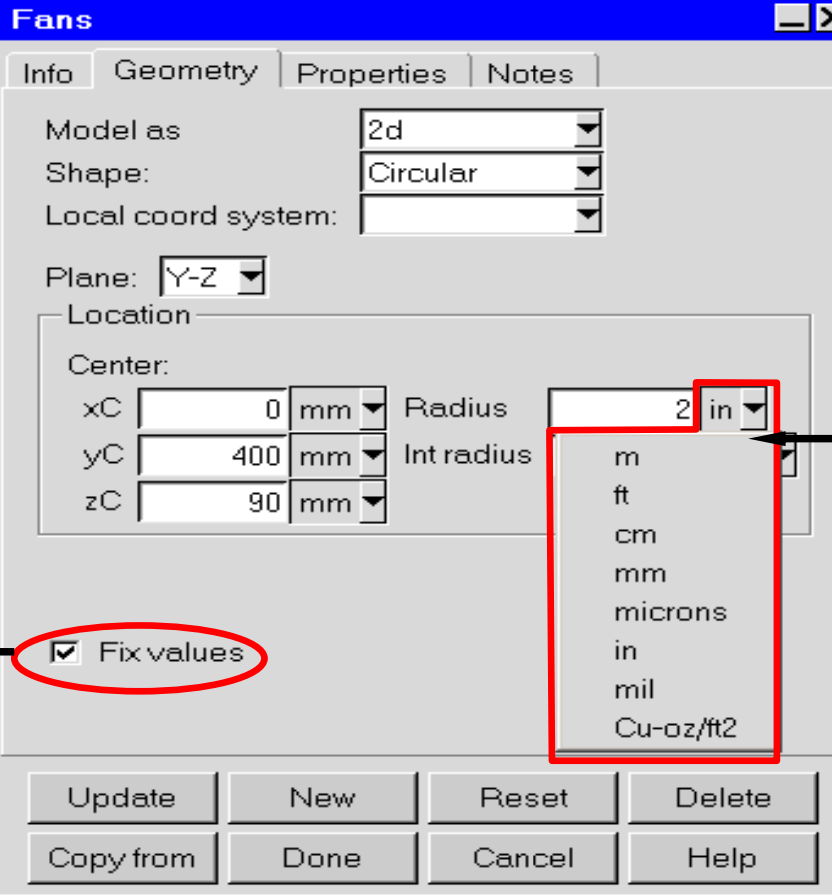

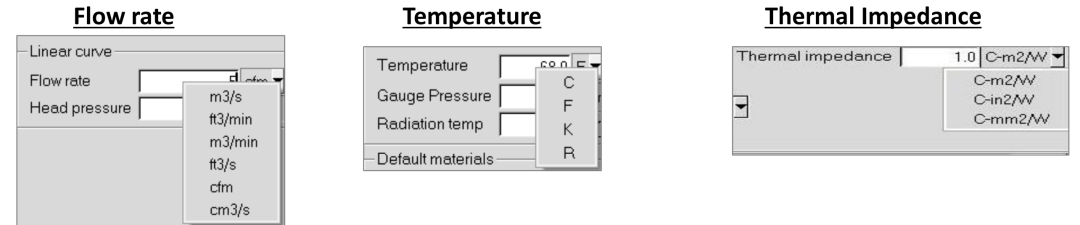

可以更改特定变量的单位，使其与默认单位不同。

Fix values ON/OFF-此选项确定在修改单位时是否转换数量，或在修改单位时，数值保持不变。

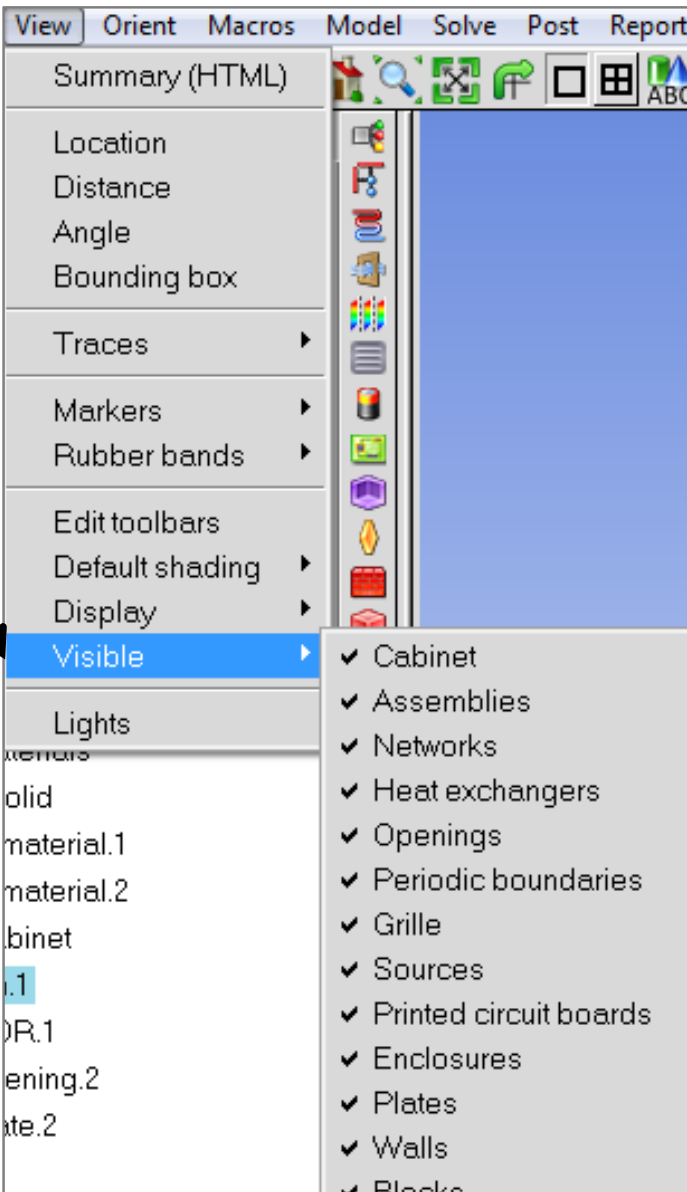

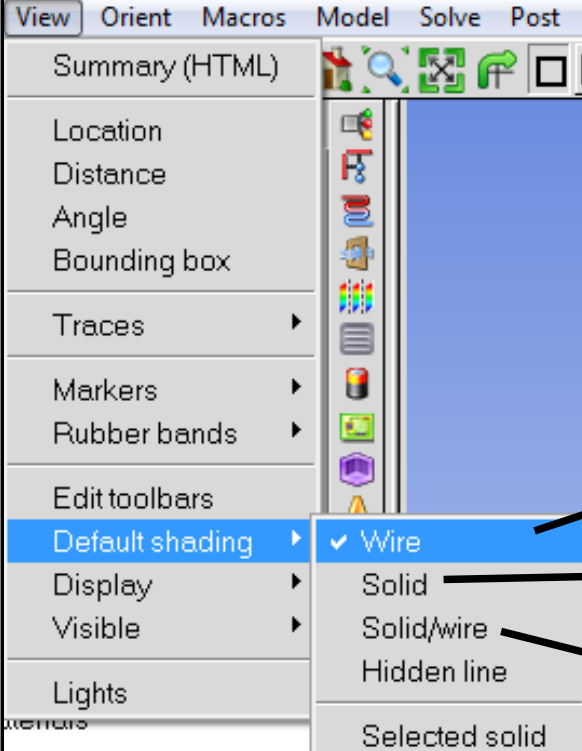

View下拉选项有以下常用几种功能：

• Summary (HTML)-摘要包括模型中所有对象的关键几何图形、材质、流/热输入信息。

• Location-在消息窗口和GUI中报告选定点的位置（X、Y、Z坐标）

• Distance-在消息窗口和GUI上报告两个选定点之间的距离以及dX、dY和dZ

• Angle-报告点上两个向量之间的角度

• Bounding Box-报告边界框的开始坐标和结束坐标

• Markers-添加标记点

• Rubber Bands-在GUI中显示两点之间的距离

默认着色，使用Ctrl + w来切换所有选项。

可见度

• 使具有特定类型的所有对象都不可见的选项
• 可以通过在树中右键单击并取消选中“可见”或选择对象并使用Ctrl+v（区分大小写）来关闭单个对象

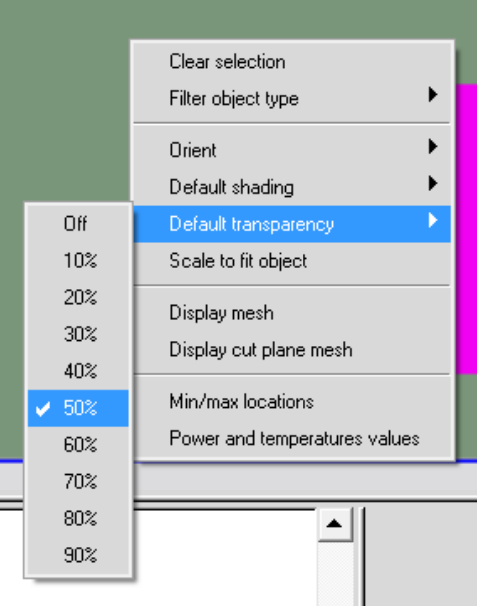

除了在前面介绍主菜单View下改变对象显示，也可以单独选择对象进行修改

• 直接在面板信息修改
• 图形显示区域（GDA）右键菜单修改，Shaft+右键选中对象

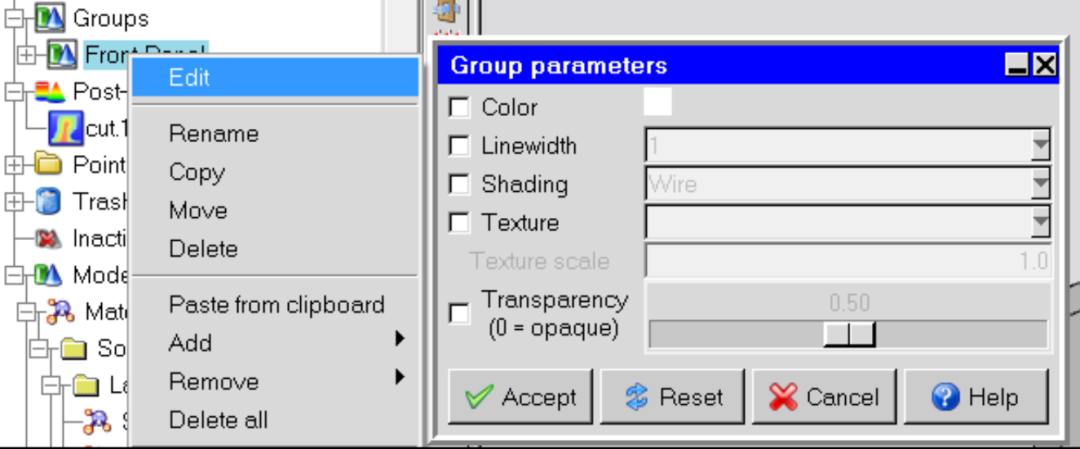

• Group属性缩放对象，模型视图可以缩放到特定的对象
• 在屏幕上或模型树中选择该对象（Shaft+右键）

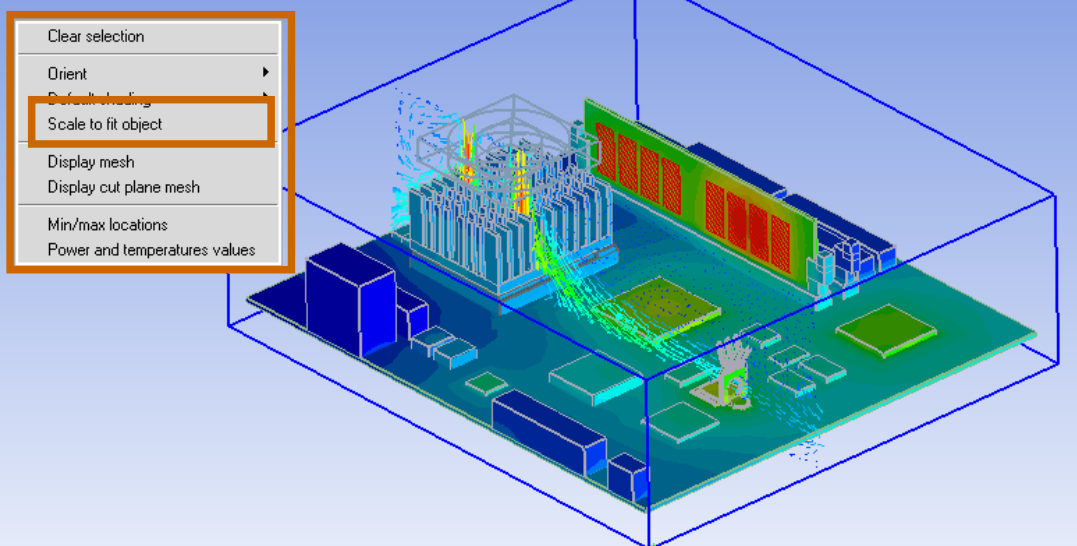

• Shift +在空白区域中单击鼠标右键，然后从上下文菜单中选择“Scale to fit object”以适应对象。

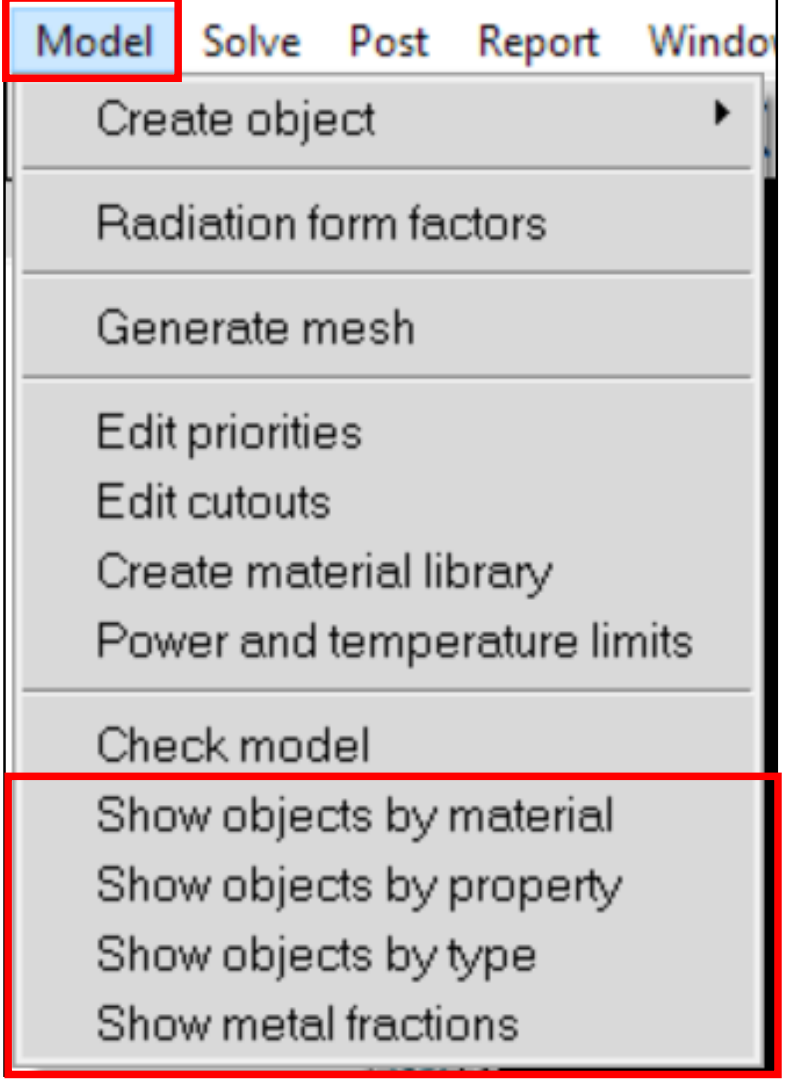

Icepak可以根据材料、属性、类型及金属组分
