OptiStruct 响应谱分析

一、理论基础与工程价值

核心概念

响应谱分析（RSA）通过结合模态分析结果与标准响应谱，高效预测结构在瞬态事件（如地震、冲击）中的峰值响应。相比瞬态分析，RSA具有显著优势：

• 计算效率：避免耗时积分，计算成本降低90%以上
• 标准化输入：直接采用行业标准响应谱（如IEC、ASCE谱）
• 结果可靠性：保守估计位移/应力/力的最大值

物理本质

1. 单自由度系统响应：

• 响应谱描述不同固有频率SDOF系统在激励下的最大响应
• 典型谱类型：位移谱、速度谱、加速度谱

2. 多模态组合原理：

•      ：模态参与因子
•      ：响应谱值
•      ：刚体运动向量

二、模态组合算法对比

交叉模态系数（CQC关键）

•      ：模态频率比
•      ：模态阻尼比



注：土木工程推荐CQC，机械领域常用SRSS

三、输入配置规范

子案定义模板

SUBCASE 100
  ANALYSIS = RSPEC       # 显式声明（可选）
  RSPEC = 2              # 必需！引用RSPEC卡片
  METHOD = 24            # 引用EIGRL模态提取
  SDAMPING = 12          # 引用阻尼表
  SPC = 5                # 边界条件

关键卡片详解

四、执行流程与算法

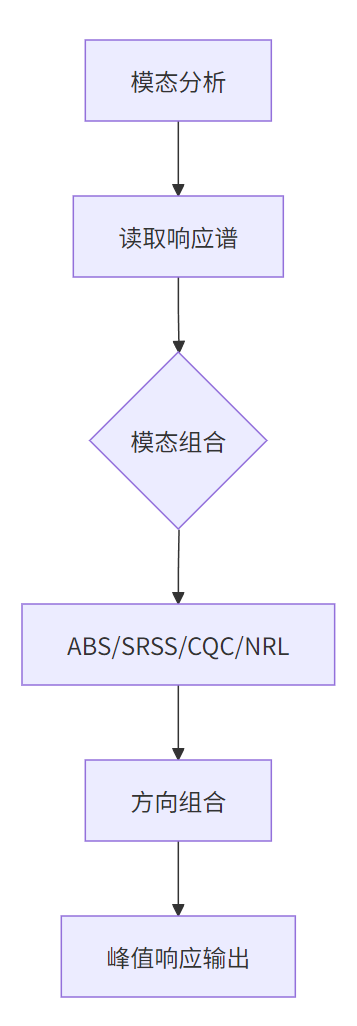

计算流程

方向组合方法

五、输出结果与工程应用

输出请求配置

DISPLACEMENT = ALL     # 峰值位移
STRESS = ALL           # 单元应力峰值
ELFORCE = 10           # 单元力峰值

工程应用场景

1. 建筑抗震分析：

• 输入：IEC 61346标准地震谱
• 输出：层间位移角、基底剪力

2. 设备冲击认证：

• 输入：MIL-STD-810冲击谱
• 输出：关键部件应力峰值

3. 核电安全评估：

• 组合规则：CQC + SRSS方向组合
• 特殊要求：考虑土壤-结构相互作用

六、高级功能与最佳实践

1. 重分析技术

EIGVSAVE,50           # 保存模态结果
EIGVRETRIEVE,50       # 后续分析复用

2. 阻尼模型选择

3. 单元支持特性

七、示例输入解析

BEGIN BULK
PARAM, LFREQ, 0.1       # 最低模态截断频率0.1Hz
PARAM, HFREQ, 1000.     # 最高模态截断频率1000Hz
EIGRL, 24, 0.0, 1000.   # 提取0-1000Hz模态
RSPEC, 2, ABS, CQC, 0.1 # ABS模态组合 + CQC方向组合
DTI, SPECSEL, 99, , A, 2, 0., 3, 0.02, 4, 0.04  # 三方向谱定义
TABDMP1, 12, CRIT       # 临界阻尼比定义
  +, 0.0, 0.05, 100.0, 0.02  # 阻尼曲线
ENDDATA



关键技巧：

• 模态截断频率覆盖激励谱主要能量区
• 阻尼比取值：钢结构0.02-0.05，混凝土结构0.05-0.1
• 多方向激励时优先采用CQC方向组合

通过响应谱分析，工程师可在数分钟内完成传统瞬态分析需数小时的计算任务，为建筑、桥梁、特种设备的抗震抗冲击设计提供高效可靠的仿真工具。
