有限元分析中的非线性问题及求解策略

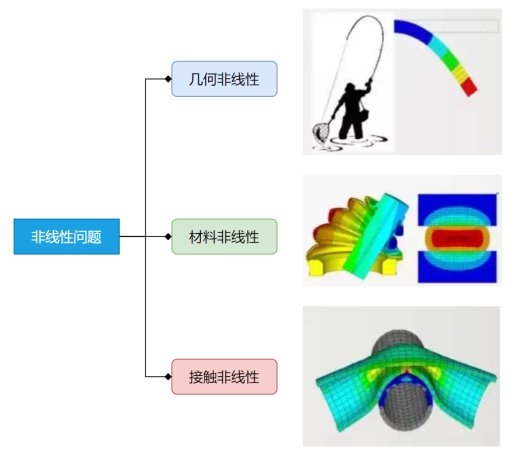

   根据非线性产生的物理根源，有限元分析中的非线性问题可划分为几何非线性、材料非线性和接触非线性三大类。





非线性分类



1.1

几何非线性



   几何非线性的本质是结构变形引发的几何构型改变，进而导致刚度特性变化，即使材料仍处于线弹性阶段，也会表现出非线性响应。其核心特征是应变与位移的关系不再满足线性几何方程，需考虑变形后的构型对受力的影响。

   典型工程场景包括：细长压杆的屈曲失稳（如桥梁支撑立柱的受压变形）、薄膜结构的大挠度弯曲（如充气膜建筑的受力变形）、橡胶制品的大变形（如密封件的压缩变形）等。在几何非线性分析中，需采用合适的构型描述方法，常用的有全拉格朗日（TL）描述和更新拉格朗日（UL）描述。全拉格朗日描述以初始构型为参考，适用于小转动、大应变问题；更新拉格朗日描述以当前构型为参考，更适合大转动、大应变问题的分析。

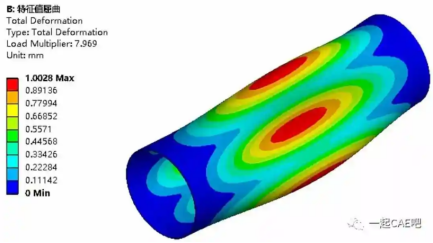

几何非线性-屈曲失稳

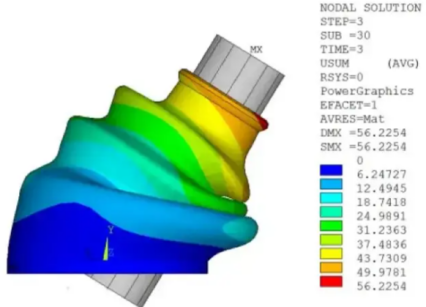

几何非线性-橡胶大变形



1.2

材料非线性



   材料非线性源于材料本构关系的非线性，即应力与应变不再遵循胡克定律，材料刚度随应力应变水平、加载历史或环境条件动态变化。这类问题的核心是准确描述材料在复杂受力状态下的力学行为。

   常见的材料非线性类型包括：金属材料的塑性屈服与硬化（如汽车车身碰撞时的塑性变形）、橡胶等超弹性材料的大弹性变形（如轮胎的受力响应）、岩土材料的弹塑性与剪胀特性（如地基的沉降分析）、以及材料的损伤演化（如复合材料结构的疲劳破坏）、蠕变（高温环境下的结构变形）和黏弹性（聚合物材料的应力松弛）等。针对不同类型的材料非线性，需选择对应的本构模型，如塑性分析采用 Von Mises 屈服准则，超弹性分析采用 Mooney-Rivlin 模型或 Ogden 模型，岩土材料分析采用 Drucker-Prager 模型等。

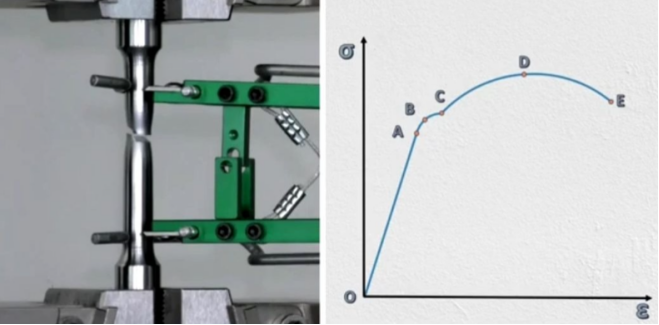

材料非线性-金属材料塑性



1.3

接触非线性



   非线性属于边界条件非线性，是指两个或多个结构表面在受力过程中发生接触、分离或相对滑移，导致边界约束条件随载荷状态动态变化，进而引发刚度矩阵的突变。这类问题的核心是处理接触界面的约束关系与力学传递。

   典型应用场景包括：机械传动中的齿轮啮合、轴承与轴的配合、冲压成型工艺中的模具与工件接触、轮胎与地面的滚动接触等。接触非线性分析需解决三个关键问题：一是接触检测，判断接触面的接触状态（接触或分离）；二是接触约束，满足 “无穿透” 条件，即接触压力非负且穿透量为零的互补约束；三是摩擦效应，采用合适的摩擦模型（如库仑摩擦模型）描述接触面的相对滑移阻力。

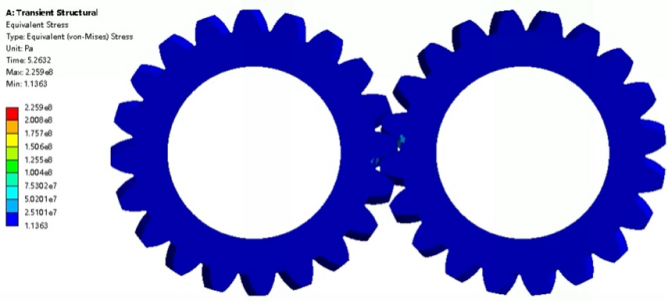

接触非线性-齿轮啮合

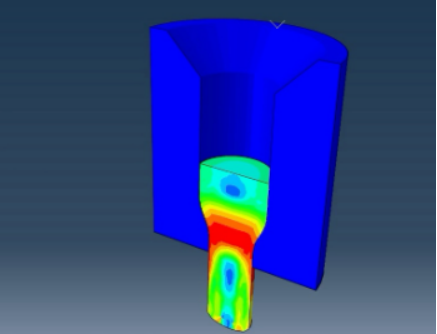

接触非线性-挤压成型（同时包含材料非线性和几何非线性）



   非线性有限元方程的一般形式为[K(u)]{u}={F}，其中[K(u)]为依赖于位移{u}的非线性刚度矩阵，{F}为载荷向量。由于刚度矩阵与位移相关，无法直接通过线性代数方法求解，需采用增量-迭代法将非线性问题转化为一系列准线性问题逐步逼近真实解。其核心思路是：将总载荷分解为若干载荷增量，在每个增量步内通过迭代修正位移误差，直到满足收敛准则。

2.1

增量法：载荷的分段处理



   增量法的核心是将总载荷{Ftotal}分解为一系列连续的载荷增量{ΔF_i}（i=1,2,...,n），即:

   在每个增量步中，基于前一步的位移{u_i-1}和刚度状态，求解当前步的位移增量{Δu_i}，并累计得到总位移{u_i}={u_i-1}+{Δu_i}。

   根据刚度矩阵的更新方式，增量法主要分为两种：

常刚度法：全程采用初始构型下的刚度矩阵[K₀]进行计算，无需更新刚度矩阵，计算效率高，但精度较低，仅适用于弱非线性问题（如小范围的材料非线性）。

   切线刚度法：每个增量步均采用当前构型下的切线刚度矩阵[K_T]，能够准确反映刚度随位移的变化，精度显著高于常刚度法，是目前非线性分析中的主流增量格式。

2.2

 迭代法：增量步内的误差修正



   由于每个增量步内刚度矩阵仍与位移相关，单次增量计算的结果存在误差，需通过迭代法修正，直到位移、力或能量满足预设的收敛条件。常用的迭代方法包括以下三种：

2.2.1 牛顿 - 拉普森法（NR 法）

   牛顿 - 拉普森法是非线性分析中最经典、收敛速度最快的迭代方法，其核心原理是利用泰勒级数展开将非线性方程在当前迭代点线性化，通过不断更新切线刚度矩阵和残差向量逼近真实解。

具体迭代步骤如下：

   （1）假设初始位移{u0}（通常为零向量），计算初始残差：

   其中残差{R}表示当前载荷与刚度矩阵产生的内力之差；

   （2）求解切线刚度方程：

   得到位移修正量{Δu_k+1}；

   （3）更新位移向量

   （4）重新计算残差

   判断是否满足收敛准则；

   5）若未收敛，重复步骤 2-4，直至收敛。

   牛顿 - 拉普森法具有二阶收敛速度，适用于强非线性问题，但每次迭代均需重新计算切线刚度矩阵，计算成本较高，且对初始位移猜测值敏感，初始值选择不当可能导致迭代发散。

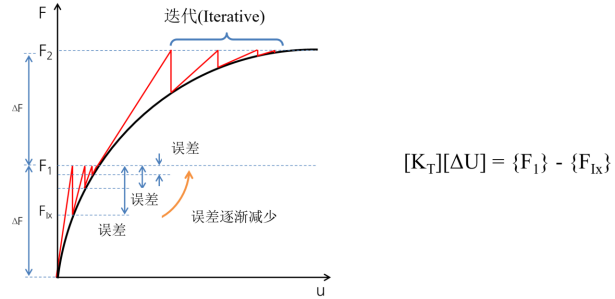

牛顿-拉普森法迭代过程示意



2.2.2 修正牛顿 - 拉普森法（MNR 法）

   为降低牛顿 - 拉普森法的计算成本，修正牛顿 - 拉普森法对刚度矩阵的更新策略进行了优化：在同一个载荷增量步内，仅在第一次迭代时计算切线刚度矩阵，后续迭代均复用该矩阵，不再重新计算。

   该方法的优点是减少了刚度矩阵的计算次数，显著降低了计算成本，但其收敛速度低于牛顿 - 拉普森法，适用于中等非线性程度的问题（如几何非线性与材料非线性耦合但非线性强度较弱的场景）。

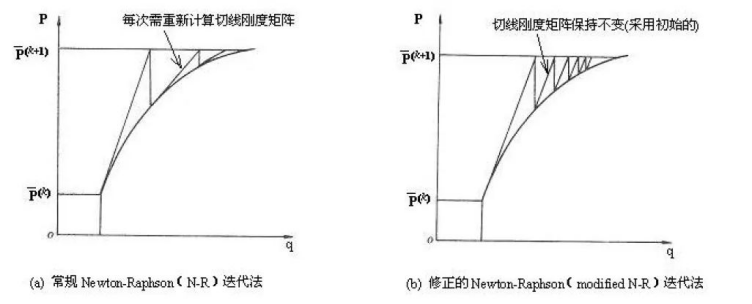

牛顿-拉普森法与修正的牛顿-拉普森法对比



2.2.3 弧长法（Arc-Length Method）

   在结构屈曲、后屈曲分析或材料软化阶段，结构刚度可能出现负定（即载荷增加而位移减小），此时牛顿 - 拉普森法和修正牛顿 - 拉普森法易出现迭代发散。弧长法通过引入 “弧长参数” 控制迭代路径，有效解决了这一问题。

   弧长法的核心思想是：在载荷 - 位移空间中，将每个迭代步的载荷增量{ΔF}和位移增量{Δu}视为一个向量，限制该向量的模（即弧长）为恒定值，通过调整载荷增量和位移增量的比例，确保迭代路径能够追踪载荷 - 位移曲线的下降段。

   该方法的最大优势是稳定性强，能够准确模拟结构从屈曲前到后屈曲阶段的完整响应，是几何非线性分析中屈曲问题的首选求解方法。

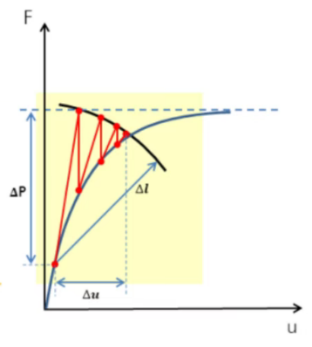

弧长法示意



2.3

收敛准则：迭代终止的判断标准



   收敛准则是判断迭代是否终止的关键，直接影响计算结果的精度与计算效率。工程中常用的收敛准则包括以下三种，通常采用多准则联合判断以确保结果可靠性：

   力收敛准则：残差力的相对范数小于设定阈值，力收敛容差通常取10^-3}~10^-5；

   位移收敛准则：位移增量的相对范数小于设定阈值，位移收敛容差通常取10^-3}~10^-5；

   能量收敛准则：残差力所做的功与外力所做的功之比小于设定阈值，能量收敛容差（通常取10^-4}~10^-6；。

3.1

网格划分优化



   非线性问题对网格质量的敏感性显著高于线性问题，网格的密度、形状和类型直接影响求解精度与稳定性。针对大变形区域（如接触界面、塑性变形集中区），需采用加密网格，避免网格畸变导致求解中断；对于几何复杂的结构，建议采用四边形或六面体单元，相比三角形或四面体单元，其在非线性分析中具有更高的精度和稳定性；同时，需控制网格的畸变率（如单元长宽比、内角角度），避免出现畸形单元。

3.2

载荷与边界条件设置



   合理的载荷步设置是非线性分析成功的关键。对于强非线性问题（如接触碰撞、材料塑性流动），需采用小载荷增量步，并设置合适的最大迭代次数（通常为 10~20 次），避免因载荷增量过大导致迭代发散；对于随时间变化的动态载荷，需结合时间步长与载荷增量的匹配关系，确保载荷传递的连续性。

   边界条件设置需符合实际工程场景：固定约束应避免过度约束或约束不足；接触边界需准确定义接触对（如目标面与接触面的选择），合理设置接触刚度（过刚易导致数值振荡，过柔易导致穿透过大）；摩擦系数的取值需基于实验数据或工程手册，避免因摩擦参数不当影响分析结果。

3.3

本构模型与参数校准



   材料非线性分析的核心是准确选择本构模型并校准参数。对于金属材料的塑性分析，需通过拉伸试验获取屈服强度、弹性模量、硬化曲线等参数；对于超弹性材料（如橡胶），需通过单轴拉伸、双轴拉伸、剪切试验等多工况数据拟合本构模型参数（如 Mooney-Rivlin 模型的 C10、C01 参数）；对于岩土材料，需结合三轴压缩试验确定弹性模量、泊松比、内摩擦角、黏聚力等参数。参数校准的准确性直接决定了材料非线性分析的可靠性，建议通过试验数据与仿真结果的对比验证进行参数优化。

   有限元分析中的非线性问题是工程仿真领域的重点与难点，其本质是刚度矩阵随载荷、位移或状态的动态变化。几何非线性、材料非线性和接触非线性是工程中最常见的三类非线性形式，各自具有独特的物理机制与分析要点。

   非线性问题的求解核心是增量 - 迭代组合策略：增量法将非线性问题分解为一系列准线性问题，迭代法修正每个增量步内的非线性误差。牛顿 - 拉普森法、修正牛顿 - 拉普森法和弧长法分别适用于不同非线性强度和场景的分析，需结合问题特点合理选择。在工程应用中，还需关注网格划分、载荷设置、接触参数定义和本构模型校准等关键技术要点，通过多准则收敛判断确保计算结果的准确性与可靠性。
