用脚本实现对拓扑优化结果体积分数的精确控制
我们提供了一个基于TCL语言的脚本 auto_lattice-final.tcl，它利用二分法的迭代搜索逻辑，实现了对最终优化结果体积分数的精确控制。
|
|
|

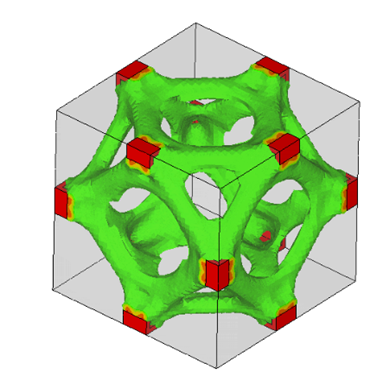

体积分数=10% | 体积分数=20% | 体积分数=30% |
使用脚本后，体积分数=目标值
*基本原理

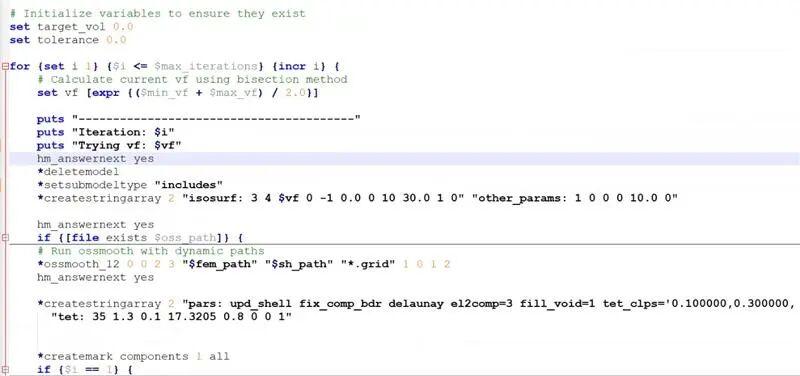

这个脚本的核心循环运用二分法来寻找一个合适的 vf 值，以使生成模型的体积逼近目标体积。
计算中值 vf: 在每次迭代开始时，vf 被计算为当前搜索区间 [min_vf, max_vf] 的中点。
几何生成与体积测量: 使用这个 vf 值通过 HyperMesh 命令生成对应的几何模型，并测量其体积 vol。
区间调整:
如果 vol 小于 target_vol，说明当前 vf 值过高（材料去除过多）。此时，将搜索区间的上限 max_vf 更新为当前的 vf。
如果 vol 大于 target_vol，说明当前 vf 值过低（材料去除不足）。此时，将搜索区间的下限 min_vf 更新为当前的 vf。
收敛判断: 循环继续，直到测量体积 vol 与目标体积 target_vol 的差值在预设容差范围内，或达到最大迭代次数。
*脚本使用说明
运行该脚本需要您已经完成了 OptiStruct 的拓扑优化计算，并获得了 .fem 和 .sh 文件。
步骤一：文件准备
将 auto_lattice-final.tcl与拓扑优化结果文件（.fem 和 .sh 文件）放置在同一个文件夹内。
步骤二：修改脚本文件名（如有必要）

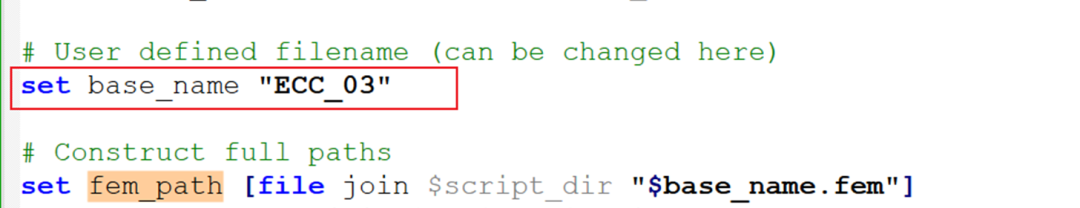

在 auto_lattice-final.tcl开头，找到 set base_name "ECC_03" 一行。如果优化结果文件基础名不是 ECC_03，请修改此处的名称，使其与你的文件名一致。
步骤三：运行脚本
在 HyperMesh 的Tcl 命令窗口中，使用 source 命令运行该脚本：
步骤四：输入目标参数

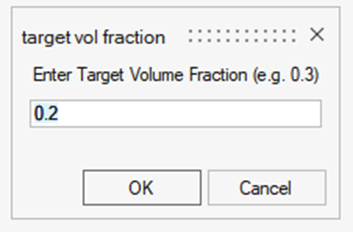

脚本运行后会弹出一个对话框，请在其中输入您期望的目标体积分数（Target Volume Fraction），例如 0.2。

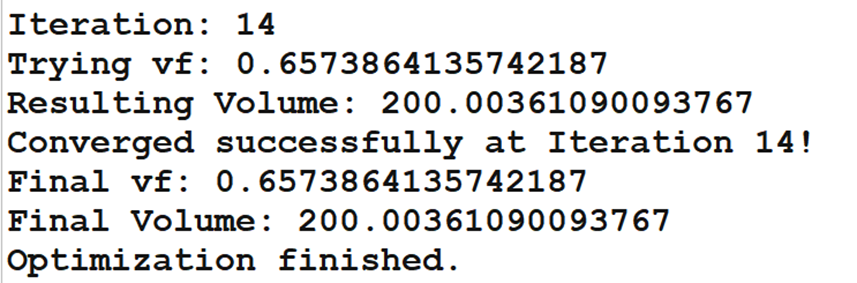

程序将自动开始迭代计算。当控制台输出 Converged successfully! 时，当前加载的模型即为满足您体积分数要求的最终拓扑优化结构。
