读懂压焓图:你也是系统诊断高手(焓、熵的概念)

8月前浏览419

压焓图(Pressure-Enthalpy Diagram)是制冷与热泵工程师的“导航地图”,而焓与熵则是理解这张地图的密码。

在制冷与热泵行业,我们经常要分析系统的能量变化,这就离不开两个核心概念:焓(Enthalpy) 与 熵(Entropy)。尤其是在研究蒸发器、冷凝器的换热过程时,焓变计算至关重要。熵则像一个幕后判官,决定了能量的“品质”与系统的极限。单"焓"、"熵"的理论几页纸写不完,这部分我们留到后面的专题再仔细展开。

在本文我们将深入浅出,先理清焓与熵的工程意义,再解锁压焓图——这张制冷系统专属“GPS地图”的完整使用方法。


第一章:趣解焓与熵——从“总市值”到“能量审计员”

1.1 焓:系统的“能量总市值”

19世纪的海克·卡末林·昂内斯(Heike Kamerlingh Onnes)于希腊单词(ἐνθάλπος)中创造了“焓”一词,意为“注入热量”。从英文单词原型来看,很好理解这个词:焓(enthalpy一词由前缀en-(意为“放入”)和希腊语词根-thalpein(意为“加热”)组成,用于描述放热反应和吸热反应中的变。

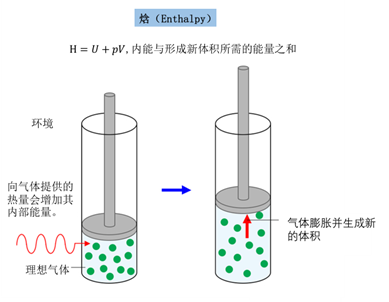

焓(H) 是一个组合热力学参数,定义为系统的内能(U)加上其压力(p)与体积(V)的乘积:



它的神奇之处在于:对于大多数在等压下进行的工程过程(如蒸发器吸热、冷凝器放热),系统吸收或释放的热量,就等于其焓的变化量(ΔH)。这极大简化了工程计算。

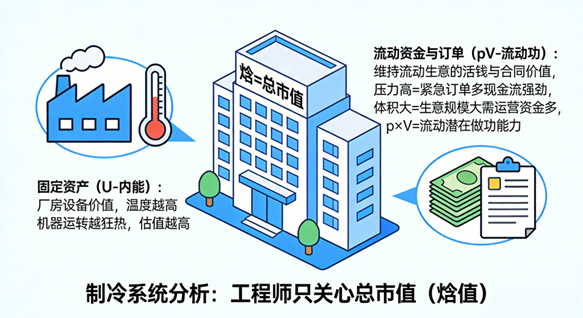

用“人话”比喻:你可以把焓想象成一家公司的“总市值”

  • • 固定资产(U - 内能):好比公司厂房、设备本身的价值。温度越高,相当于机器运转越疯狂,“资产估值”也越高。
  • • 流动资金与订单(pV - 流动功):好比公司为了维持生意流动所必需的现金和合同价值。压力高就像手握利润丰厚的紧急订单;体积大则意味着生意规模大。两者乘积(p×V)代表了系统因流动而蕴含的潜在做功能力

如果没有“焓”这个概念,工程师分析起来会非常头疼,需要考虑内能变化、压力变化、体积变化,一堆麻烦事。如在制冷系统分析中,工程师只需要关心这个“总市值”(焓值)的变化。他们把各种制冷剂在不同状态下的焓值制成图表或软件,于是复杂的能量分析就变成了简单的“查表”与“加减法”:


  • • 冷凝器放热量 Qc = H(冷凝进口) - H(冷凝出口)
  • • 蒸发器吸热量 Qe = H(蒸发出口) - H(蒸发进口)
  • • 压缩机耗功 Wc = H(压缩出口) - H(压缩进口)

  • 这就像你只需看月初和月末的银行余额,就知道这个月花了多少钱,无需追踪每一笔开销。

    好了,点到为止,我们接下来说熵!

1.2 熵:能量的“品质审计员”

熵(S) 由鲁道夫·克劳修斯于1865年提出,其变化定义为吸收的微小热量(dQ)与当时绝对温度(T)的比值积分:



常有人说熵代表“混乱度”,但在工程上您可以暂时忘掉所有关于“混乱度”的哲学描述,尤其在制冷系统中,我们不妨将熵(S)理解为 “能量贬值监视器” 或 “品质审计员”

焓(H) 回答:“总能量变化了多少?”(算数量
熵(S) 回答:“这些能量的‘可用性’或‘品质’下降了多少?”(算质量

为什么制冷工程师要关心熵?

  1. 1. 定位损失,提升效率:计算各环节的“熵产”(不该增加却增加了的熵),就能精确定位能量在哪里“贬值”最严重,从而针对性改进。例如,压缩机出口熵增过大,表明其内部摩擦损失大、效率低。
  2. 2. 判断过程极限:热力学第二定律指出,孤立系统的熵永不减少。这决定了没有永动机,也意味着把热量从低温处搬到高温处必须消耗外部高品位能量(如电),且必然伴随熵增(能量品质下降)。
  3. 3. 逼近理想循环:最高效的理想制冷循环(如卡诺循环)在压缩和膨胀过程是等熵的(无额外损失)。实际工程就是努力让设备逼近这种“零熵产”的理想状态。

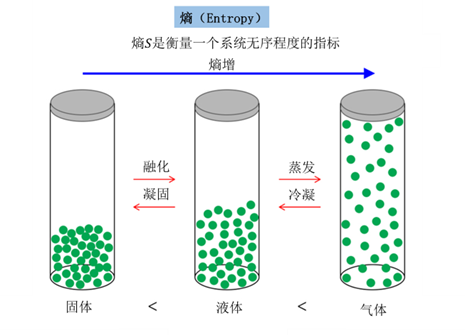

熵在相变时变化最为显著。气体分子远比液体分子运动剧烈、无序,因此气态的熵远高于液态。制冷剂在蒸发器中吸热汽化,熵大幅增加;在冷凝器中放热液化,熵则减少。


第二章:压焓图——制冷系统的“GPS导航地图”

什么是压焓图?

压焓图(P-h图) 是描述特定制冷剂压力(P) 与焓(h) 关系的专用线图,是制冷系统分析与设计的核心工具。它就像一张详细的“状态地图”,清晰展示制冷剂在不同条件下的行为。

  • • 纵坐标:压力(P),通常采用对数刻度,以涵盖从蒸发到冷凝的宽广压力范围。
  • • 横坐标:比焓(h),即单位质量制冷剂的焓值,是其“能量身份证”。

图上的关键区域与曲线

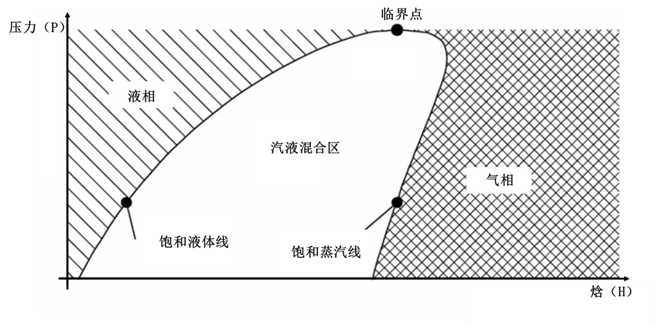

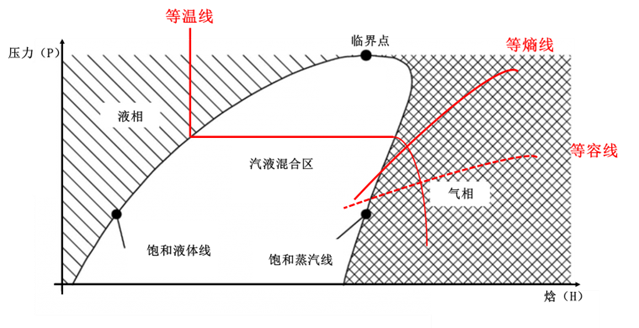

图中最醒目的是一个 “山形”饱和曲线,它划分了制冷剂的不同相态区域:

  • • 左侧陡峭线:饱和液体线(100%液态)
  • • 右侧平缓线:饱和蒸汽线(100%气态)
  • • 山顶:临界点(气液不可分)
  • • 山形内部:气液两相混合区

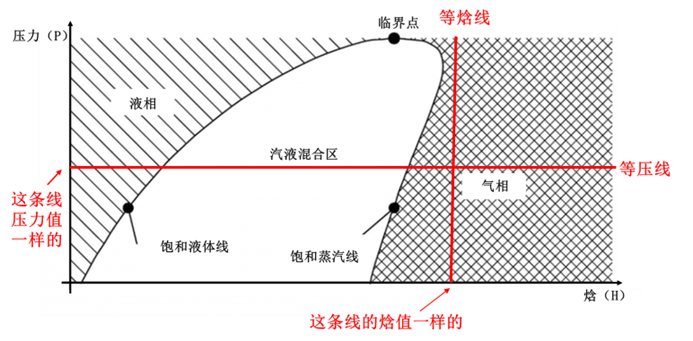

聪明的你肯定发现,如果竖着画条线,这条线熵的焓是相等的,那么他就是等焓线,同理,横着画条线就是等压线。


在这张图上,还有一系列重要的“等值线”家族:

  • • 等温线:在混合区内与等压线重合;在过热区向右下方倾斜
  • • 等熵线:向右上方倾斜的曲线(熵值相同)
  • • 等容线:向右上方倾斜,但没等熵线陡(比容相同)

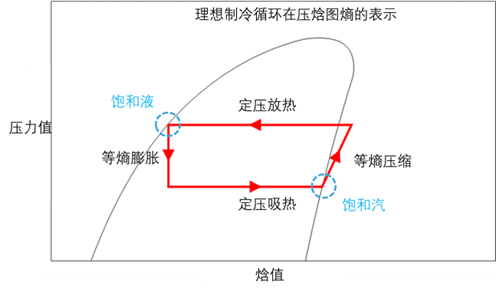

理想的制冷循环压焓图

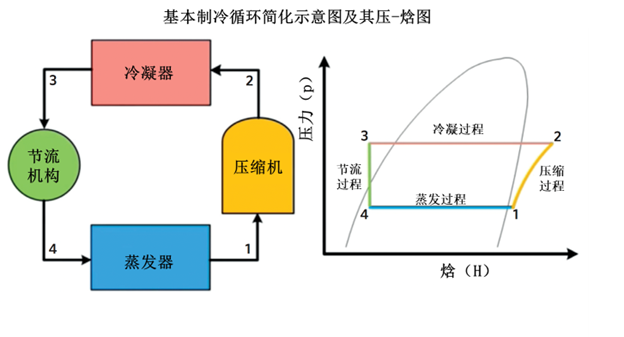

一个理想的制冷循环的压焓图是这样的:

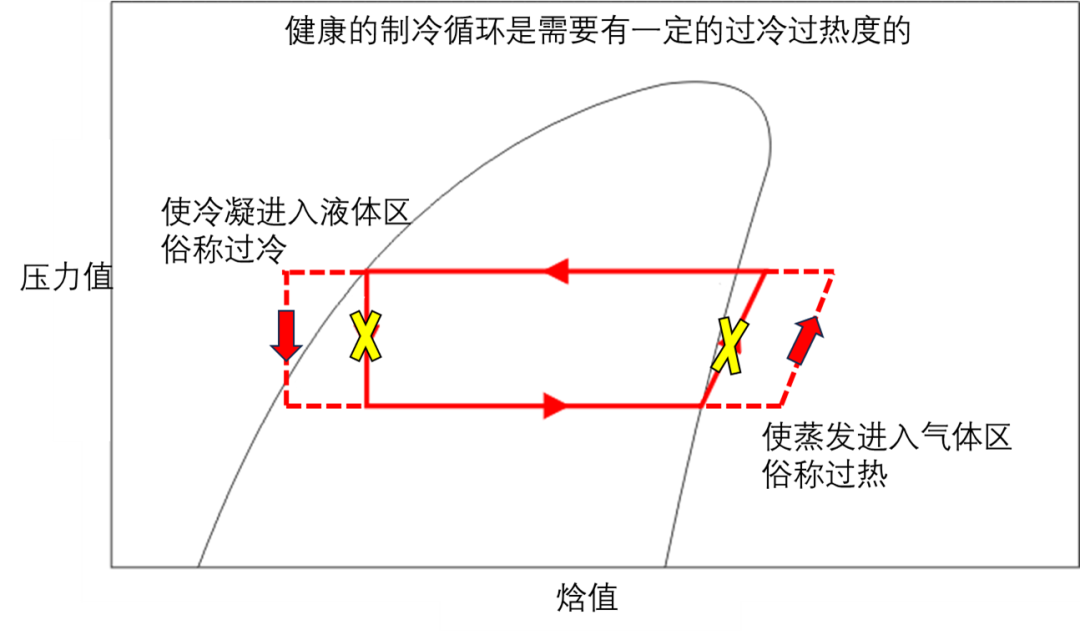

但实际你需要保证压缩机吸入的全是气态以及尽量使压缩机排出的气态冷凝,因此你需要保证你的压焓图长这个样子:





第三章:压焓图实战——四步绘制与分析制冷循环

让我们跟随一滴制冷剂,在压焓图上完整走一遍它的循环旅程,并学会如何进行分析计算。

循环在压焓图上的表现

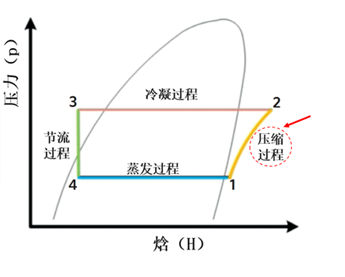

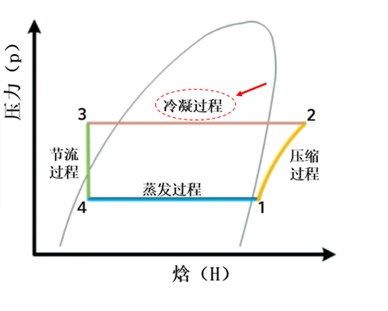

一个实际的蒸汽压缩制冷循环在压焓图上表现为一个四边形(或带“尾巴”的四边形),它由四个关键过程连接四个状态点:

1→2 压缩过程(理论上为等熵线,实际有熵增)
低温低压过热蒸气被压缩机压缩,变为高温高压过热蒸气。压力上升,焓值增加(外界对系统做功)。

2→3 冷凝过程(等压线)
高温高压蒸气在冷凝器中向环境放热,逐步冷凝为高压液体。压力基本不变,焓值减少(系统对外放热)。

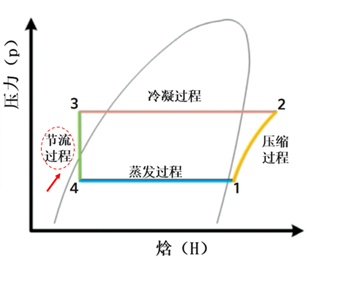

3→4 节流过程(等焓线)
高压液体流经膨胀阀(或毛细管),压力骤降,部分液体闪蒸,变成低温低压的气液混合物。焓值基本不变,压力、温度急剧下降

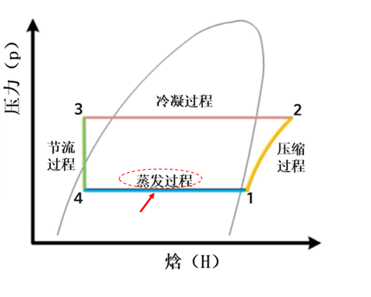

4→1 蒸发过程(等压线)
低温低压的湿蒸气在蒸发器中吸收热量,全部汽化为过热蒸气。压力基本不变,焓值增加(系统从外界吸热)。

实际压缩过程不会沿着等熵线,会有熵增产生,这取决于压缩机的效率,我们来举个例子!

实战计算示例(以R404A为例)

已知条件

  • • 蒸发压力 Pe= 2 bar
  • • 冷凝压力 Pc = 12 bar

    • 蒸发过热度 Se = 5 K
  • • 冷凝过冷度 Sc= 5 K
  • • 压缩机等熵效率 η= 0.7

步骤1:在压焓图上确定四个状态点参数

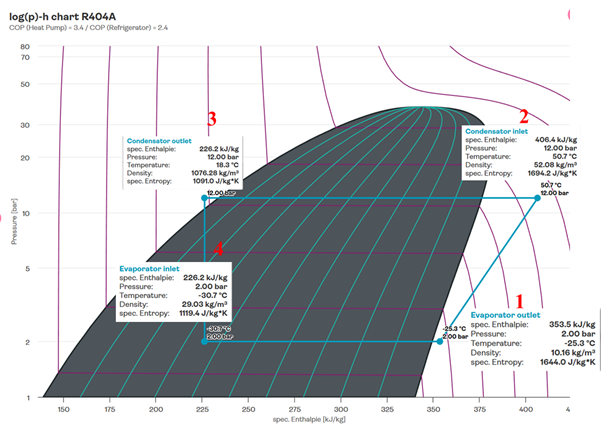

学习了制冷压焓图工具:TLK Energy在线交互式压焓图,我们可以定位并读取各点参数:


  • • 点1(压缩机吸气):P₁ = 2 bar,过热蒸汽状态,查得 h₁ = 353.5 kJ/kg
  • • 点2(压缩机排气):P₂ = 12 bar,查得 h₂ = 406.4 kJ/kg
  • • 点3(冷凝器出口):P₃ = 12 bar,过冷液体状态,查得 h₃ = 226.2 kJ/kg
  • • 点4(蒸发器入口):P₄ = 2 bar,近似等焓膨胀, h₄ ≈ h₃ = 226.2 kJ/kg

步骤2:计算关键性能参数(单位质量)

  • • 单位质量制冷量:q= h₁ - h₄ = 353.5 - 226.2 = 127.3 kJ/kg
  • • 单位质量冷凝负荷:qc = h₂ - h₃ = 406.4 - 226.2 = 180.2 kJ/kg
  • • 单位质量压缩功:w = h₂ - h₁ = 406.4 - 353.5 = 52.9 kJ/kg

步骤3:验证能量平衡

冷凝器释放的热量应等于蒸发器吸收的热量加上压缩机输入的功:
qc = qe + w = 127.3 + 52.9 = 180.2 kJ/kg ✔️
计算一致,验证无误。

若您知道制冷剂的质量流量后,即可换算出系统的制冷量、耗功率等实际性能参数。


第四章:压焓图——不止于设计,更是诊断与优化的神器

在现代工程实践中,压焓图的应用已远超初始设计阶段,成为贯穿设备全生命周期的核心工具。

1. 系统故障诊断的“听诊器”

有经验的工程师通过测量系统关键点的温度与压力,便可在压焓图上定位制冷剂状态,快速判断:

  • • 蒸发压力异常高?可能是制冷剂充注过量或冷凝散热不良。
  • • 压缩比过低?可能压缩机阀片损坏或系统存在泄漏。

2. 能效评估的“显微镜”

通过计算压焓图上循环所围的面积(反映压缩功)与蒸发过程吸收的热量,可精确计算制冷系数(COP),直观评估系统能效水平。

3. 制冷剂选择的“试金石”

不同制冷剂的压焓图形状各异。例如,许多环保制冷剂(如CO₂、氨)的等温线在临界区更平缓,这会影响系统设计和性能,压焓图是进行比较选择的重要依据。

4. 系统优化的“数字沙盘”

工程师可在图上模拟各种改进措施的效果:

  • • 增加过冷度:点3向左移动,单位制冷量增加,能效提升。
  • • 增加过热度:点1向右移动,可保护压缩机,但可能略微影响能效。
  • • 使用经济器(闪发器):在图上表现为多了一个中间压力过程,可实现更高效的准二级压缩。

数字时代的压焓图

尽管当今计算机模拟软件(如CoolPack, REFPROP)已高度普及,可自动计算并绘制循环,但深刻理解压焓图仍然是工程师不可或缺的基本功。它是训练热力学直觉的绝佳工具,能帮助工程师在面对复杂系统时,迅速抓住问题的物理本质。


结语:一张图,一部智慧轨迹

从19世纪热力学的理论突破,到20世纪成为工程实践的基石,再到今天融入数字化智能工具,压焓图始终是制冷与热泵领域最核心的语言和工具。

它不仅仅是一张描绘压力与焓关系的坐标图,更是将抽象的自然定律(热力学第一、第二定律)转化为可计算、可优化、可诊断的实用技术的典范。

通过本文的学习,在以后的文章中,我们便可以直接用压焓图这个工具,对不同制冷系统进行分析了!

致每一位制冷热泵工程师:你们手中分析和绘制的每一条压焓图曲线,不仅定义了制冷剂的循环路径,更勾勒着人类运用智慧,巧妙利用能量、突破环境限制的非凡轨迹。
