【机械设计】社友提问:做自动化设计时,气缸怎么选?

8月前浏览450

一家汽车配件工厂的生产线突然陷入停顿,查遍所有复杂设备后,问题竟然出在一个不起眼的气缸上。

深夜的生产车间里,几位工程师围着一台停滞的装配设备争论不休。“传感器没问题,程序也正常,到底哪里出了故障?”设备主管焦急地看着手表,每停一分钟,就意味着数千元的损失。

最终,一位经验丰富的老工程师蹲下身子,仔细检查了负责推送部件的气缸。“缸径选小了,输出力不够,这个小东西承受不了连续工作产生的负载变化。”他轻轻敲了击那个银色金属筒。

问题很快得到解决,但教训是深刻的——在自动化设备中,看似普通的气缸若选型不当,足以让整条生产线瘫痪。


01 气缸:工业自动化的“肌肉”

在现代工业自动化系统中,气缸扮演着至关重要的角色。这些金属圆筒通过压缩空气驱动活塞做直线或旋转运动,将气压能转化为机械能,完成推动、拉动、夹紧、提升等各类动作。

从汽车制造中的焊接机器人到食品包装线上的分拣装置,再到半导体工厂的精密搬运设备,气缸无处不在。它们如同工业设备的“肌肉”,提供着精准可控的动力输出。

与液压系统相比,气动系统具有结构简单、维护方便、清洁无污染的特点,特别适用于对工作环境要求较高的场合,如食品、医药和电子行业。

气动马达则属于另一类气动执行元件,主要用于输出回转运动。但就应用广泛性而言,气缸无疑是自动化领域使用最多的气动执行元件之一。



02 气缸王国:一个多元化的家族

走进气缸的世界,你会发现这里是一个多元化的家族。根据不同的分类标准,气缸可以分为多种类型,每种都有其独特的结构和适用场景。

按压缩空气作用方式分,气缸有单作用和双作用两大基本类型。单作用气缸只有一个方向的运动依靠气压驱动,复位则依赖弹簧力或重力,结构简单但输出力受弹簧影响。

双作用气缸则完全不同——活塞的往返运动全部依靠压缩空气完成,两个方向都能输出稳定的力,是目前应用最广泛的气缸类型。

按结构特征分,气缸的形态更加多样化:

  • 活塞式气缸:最常见的类型,通过活塞在缸筒内的往复运动输出力

  • 薄膜式气缸:采用膜片代替活塞,密封性能好但行程短,适用于短行程、要求无泄漏的场合

  • 摆动气缸:输出轴做旋转摆动,摆动角度通常小于280度

  • 无杆气缸:没有活塞杆的气缸,通过磁性或机械方式传递运动,结构紧凑,适合长行程应用

  • 特殊功能气缸:包括气液阻尼缸、冲击气缸、步进气缸等,满足特定工况需求

安装方式也是气缸分类的一个重要维度,常见的有底座式、法兰式、耳环式和轴销式等多种选择。

03 核心参数:读懂气缸的“身份证”

要正确选择和运用气缸,首先需要理解它的核心参数。这些参数如同气缸的“身份证”,定义了它的能力和适用范围。

缸径是气缸最基本的参数,指的是气缸活塞的直径,直接决定了气缸的理论输出力。根据国家标准,常用缸径包括32mm、40mm、50mm、63mm、80mm等规格。

行程指的是活塞杆能够移动的最大距离,它决定了气缸的作用范围。行程选择需根据实际工作需求确定,同时要考虑活塞杆的刚度问题。

工作压力是气缸正常运行所需的压力范围,通常在0.1-0.63MPa之间,某些特殊气缸可承受更高压力。

输出力是气缸在实际工作中能够提供的推力或拉力。值得注意的是,由于内部摩擦等因素,气缸的实际输出力会低于理论计算值,需要考虑效率因素。

气缸的缓冲方式直接影响其运行平稳性和寿命,常见的有无缓冲、固定缓冲、可调缓冲等类型。而对于需要位置控制的场合,磁性开关的选择和安装也至关重要。

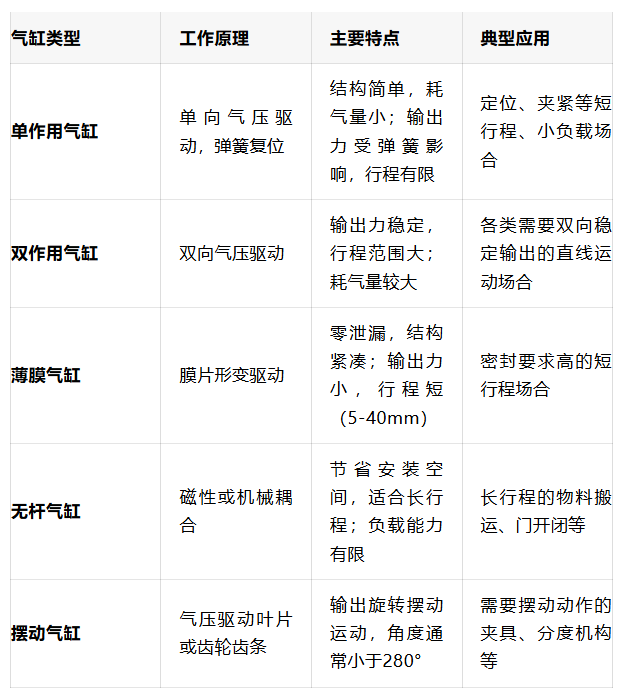

各类气缸性能特点对比



04 选型实战:五步找到“完美搭档”

气缸选型如同寻找合适的合作伙伴,需要考虑多方面的匹配度。以下是确保气缸与设备完美配合的五个关键步骤:

第一步:明确工作需求
首先确定气缸需要完成的动作类型——是简单的推拉,还是需要精确的定位?是水平运动还是垂直升降?负载重量、移动距离和速度要求是多少?这些问题构成了选型的基础。

第二步:计算所需输出力
根据负载重量、运动方向和工作压力,计算气缸所需的理论输出力。实际选型时,气缸输出力应留有适当余量,通常按照理论值的1.2-1.5倍选择。

推力计算公式如下:

  • 对于双作用气缸伸出时:F1 = (π/4) × D² × p × η

  • 对于双作用气缸缩回时:F2 = (π/4) × (D² - d²) × p × η

其中D为活塞直径,d为活塞杆直径,p为工作压力,η为气缸效率(一般取0.7-0.8)。

第三步:选择气缸类型和系列
根据空间限制、精度要求和功能需求,选择合适的气缸类型和系列。紧凑空间可选薄型气缸;长行程需求可考虑无杆气缸;需要高精度导向则可选择带导杆的气缸。

第四步:确定安装方式
气缸的安装方式直接影响其受力状况和使用寿命。常见安装方式包括前法兰、后法兰、脚架安装、耳环安装等,需根据设备结构合理选择。

第五步:考虑附件和特殊要求
根据实际需要,选择缓冲方式、磁性开关、润滑方式等附件。同时注意工作环境是否有腐蚀性、温度是否在气缸允许范围内等特殊要求。

值得一提的是,如今许多厂商如SMC、Festo等提供在线选型工具,大大简化了选型过程。

05 应用场景:气缸的“高光时刻”

不同气缸在各行各业中都有其独特的应用价值,了解这些应用场景有助于我们更好地选择和使用气缸。

汽车制造行业,大型双作用气缸常用于焊接夹具和装配机械,提供稳定的夹紧力;而无杆气缸则广泛应用于车身车间的门式输送系统,节省空间的同时实现长距离搬运。

电子半导体行业对洁净度和精度要求极高,这里常常使用特殊设计的洁净气缸和带导杆的精密气缸,确保在无尘环境中的稳定运行。

包装机械领域,薄膜气缸因其零泄漏特性,常用于短行程的计量和分装工序;而摆动气缸则广泛应用于旋转贴标和装箱设备。

物料搬运系统中,阻挡气缸发挥着关键作用,它们能够在传送带上精确停止运动中的工件托盘,有些型号甚至能够处理高达800公斤的负载。

值得一提的是,随着工业自动化的发展,气缸的应用也越来越智能化。通过集成传感器和通信接口,现代气缸能够实时反馈位置和状态信息,成为智能制造系统的重要组成部分。

06 维护保养:延长气缸的“使用寿命”

正确的维护保养能够显著延长气缸的使用寿命,减少设备故障和停机时间。以下是一些实用的维护建议:

日常检查应关注气缸是否有异常声音、泄漏现象以及活塞杆表面是否有划伤或腐蚀。气压系统的稳定供气和洁净度也直接影响气缸性能。

定期润滑对气缸的顺畅运行至关重要。大多数气缸需要油雾润滑,确保压缩空气中含有适当的润滑油分;但也有免润滑气缸可供选择,减少了维护工作。

当气缸出现内泄漏或外泄漏时,通常意味着密封件已经磨损,需要及时更换。更换密封件时,应注意选择正确型号,并确保安装方向正确。

对于长期存放的备用气缸,应采取适当的防锈措施,并定期进行功能测试,确保在需要时能够立即投入使用。

值得关注的是,现代气缸的设计越来越注重维护便利性。许多新型气缸采用模块化设计,密封件更换更加简便,大大降低了维护成本和时间。

07 前沿趋势:气缸技术的未来走向

随着工业4.0和智能制造的推进,气缸技术也在不断创新和发展,展现出令人期待的未来趋势。

节能高效是当前气缸发展的主要方向之一。通过优化内部流道设计、减少摩擦损失,现代气缸的效率不断提高。同时,新型密封材料和表面处理技术也显著延长了气缸的使用寿命。

智能化集成是另一个重要趋势。越来越多的气缸内置了高精度磁致伸缩传感器,能够实时反馈活塞位置;一些先进型号甚至集成了气路控制和通信接口,实现了真正的“智能气缸”。

材料创新方面,轻量化铝合金和不锈钢的广泛应用,使气缸在保持强度的同时重量大幅降低;特殊涂层和表面处理技术则提高了气缸在恶劣环境下的耐腐蚀性能。

多功能集成也是气缸发展的一大亮点。如今,市场上已经出现了集气缸、导轨和传感器于一体的模块化直线运动单元,大大简化了设备设计和组装过程。

值得特别关注的是,随着协作机器人和柔性制造系统的发展,对气缸提出了更灵活、更安全的新要求。未来,我们可能会看到更多具有力控制和安全碰撞检测功能的智能气缸产品。


老工程师修复了那条生产线后,召集团队成员开了一个简短的技术分享会。他在白板上画了一个简单的气缸结构图,旁边标注了选型公式。

选型不当的气缸就像不匹配的齿轮,迟早会让整个系统崩溃。”他指着那个曾经导致停机的气缸,“而正确的选择,能让它成为设备中最可靠的一环。”

三个月后,同一条生产线创下了连续运行无故障的新纪录。那个银色气缸依然在平稳地往复运动,每一次推拉都精准有力——这不仅是气动技术的胜利,更是工程智慧的体现。

在自动化设备的脉搏中,气缸以稳定的节奏跳动着。了解它、选择它、善用它,便是掌握了驱动现代工业的一把关键钥匙。


机械设计的内容讲解到此结束,留言功能已开通,欢迎各位进行补充

-End-

文案来源:时光

排版编辑:时光

图片来源:互联网(未找到版权归属,如有侵权,请联系作者删除)


来源:非标机械专栏

碰撞半导体汽车电子通信焊接理论材料机器人控制工厂装配
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2025-12-17
最近编辑:8月前
非标机械专栏
签名征集中
获赞 201粉丝 120文章 1541课程 0
点赞
收藏
作者推荐

【机械设计】伺服电机选型计算应该怎么做?三个实际案例让你不再困惑。

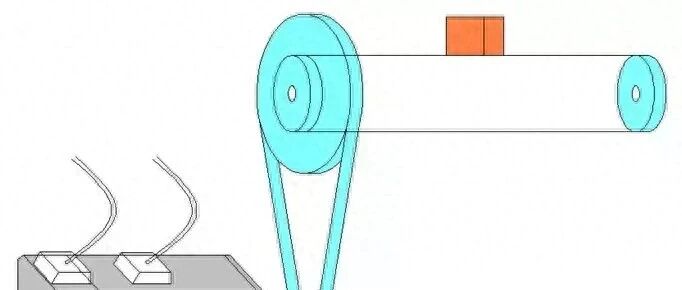

案例一 已知:圆盘质量 M=50 kg, 圆盘直径 D=500 mm, 圆盘最高转速 60 rpm, 请选择伺服电机及减速机,构件示意图如下: 计算圆盘转动惯量 JL= MD2/ 8 = 50 * 502 / 8 = 15625 [ kg·cm2 ] 假设减速机减速比 1: R, 则折算到伺服电机轴上负载惯量为 15625/ R2。 按照负载惯量<3 倍电机转子惯量 JM 的原则, 如果选择 400W 电机,JM = 0.277 [ kg·cm2 ], 则:15625 / R2< 3*0.277,R2>18803,R>137, 输出转速 =3000/137 = 22 [ rpm ], 不能满足要求。 如果选择500W电机,JM = 8.17 [ kg·cm2 ], 则:15625 / R2 < 3*8.17,R2 >637,R >25, 输出转速 =2000/25=80 [ rpm ], 满足要求。 这种传动方式阻力很小,忽略扭矩计算。 案例二 已知: 负载重量 M=50 kg, 同步带轮直径 D=120 mm, 减速比R1=10,R2=2, 负载与机台摩擦系数 µ=0.6, 负载最高运动速度 30 m/min, 负载从静止加速到最高速度时间200ms, 忽略各传送带轮重量, 驱动这样的负载最少需要多大功率电机? 构件示意图如下: 1. 计算折算到电机轴上的负载惯量JL=M * D2/ 4 / R12 =50 * 144 / 4 / 100 =18 [kg·cm2] 按照 负载惯量<3倍电机转子惯量JM 的原则JM >6 [ kg·cm2 ]2. 计算电机驱动负载所需要的扭矩克服摩擦力所需转矩Tf=M*g*µ*(D/2)/ R2/R1 = 50 * 9.8 * 0.6 * 0.06 / 2 / 10 = 0.882 [N·m] 加速时所需转矩Ta =M*a*(D/2)/ R2/R1 = 50 * (30 / 60 / 0.2) * 0.06 / 2 / 10 = 0.375 [N·m] 伺服电机额定转矩 >Tf ,最大扭矩>Tf +Ta3. 计算电机所需要转速N= v/(πD)*R1 = 30 / (3.14 * 0.12) * 10 = 796 [rpm] 案例三 已知: 负载重量 M=200 kg, 螺杆螺距 PB=20 mm, 螺杆直径 DB=50 mm, 螺杆重量 MB=40 kg, 摩擦系数 µ=0.2, 机械效率 η=0.9, 负载移动速度 V=30 m/min, 全程移动时间 t=1.4 s, 加减速时间 t1=t3=0.2 s, 静止时间 t4 = 0.3 s。 请选择满足负载需求的最小功率伺服电机, 构件图如下: 1.计算折算到电机轴上的负载惯量 重物折算到电机轴上的转动惯量 JW=M*(PB/2π)2 = 200*(2/6.28)2 = 20.29 [ kg·cm2 ] 螺杆转动惯量 JB =MB*DB2/8 = 40*25/8 =125 [ kg·cm2 ] 总负载惯量 JL=JW+JB= 145.29 [ kg·cm2 ] 2. 计算电机转速 电机所需转速 N=V/PB =30/0.02 =1500 [ rpm ] 4. 计算电机驱动负载所需要的扭矩克服摩擦力所需转矩 Tf=M*g*µ*PB/2π/η =200*9.8*0.2*0.02/2π/0.9 =1.387 [N·m] 重物加速时所需转矩 TA1 =M*a*PB/2π/η =200*(30/60/0.2)*0.02/2π/0.9 =1.769 [N·m] 螺杆加速时所需要转矩 TA2 =JB*α/η =JB*(N*2π/60/t1)/η =0.0125*(1500*6.28/60/0.2)/0.9 =10.903 [N·m] 加速所需总转矩 TA=TA1+TA2= 12.672 [N·m] 4. 选择伺服电机 伺服电机额定扭矩 T>Tf 且T >Trms 伺服电机最大扭矩 Tmax>Tf+TA 最后选定ECMA-E31820ES电机。 机械设计的内容讲解到此结束,留言功能已开通,欢迎各位进行补充。 -End-免责声明:本文系网络转载或改编,仅供学习,交流所用,未找到原创作者,版权归原作者所有。如涉及版权,请联系删。来源:非标机械专栏
