【机械设计】传动世界的奥秘:从机械表芯到汽车引擎,看懂传动就懂了一半机械

9月前浏览590

清晨,机械手表的齿轮咬合声与汽车换挡的平顺感背后,是传动结构千年智慧的现代结晶。

瑞士钟表匠正用放大镜装配一枚复杂功能机芯,大小不一的齿轮在精密计算下传递时间;与此同时,一家电动汽车工厂里,工程师正在调试不含传统变速箱的动力系统。这两者看似毫无关联,却都演绎着传动技术的核心逻辑——以最高效的方式传递和转换运动与动力。


01 传动世界的地图:一张图看懂全局

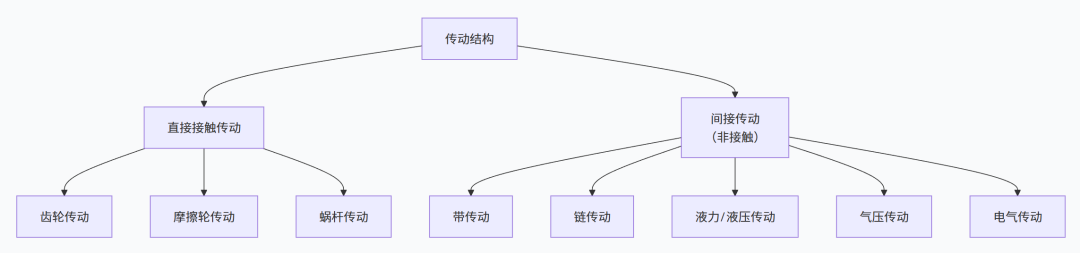

在深入细节之前,让我们先建立全局观。传动系统的本质,是解决“动力源”与“工作机构”在速度、扭矩、方向或运动形式上不匹配的问题。下图揭示了传动王国的主要疆域:



这张地图是理解所有传动技术的基础。接下来,我们将逐一探索这些重要“国度”。

02 齿轮传动:精密与可靠的典范

齿轮传动无疑是传动家族中最经典、应用最广泛的成员。从古代水车到现代航天器,都能找到它的身影。

它的核心优势在于传动比恒定、效率高、结构紧凑、工作可靠。一对齿轮的传动比,等于它们齿数的反比,这是机械设计中可精确计算和控制的基石。

齿轮王国本身也有诸多“贵族分支”:圆柱齿轮用于平行轴间传动,最常见;锥齿轮则专门应对相交轴之间的动力转向,汽车后桥差速器就是典例;蜗轮蜗杆能实现大速比和自锁,常用于升降装置;而行星齿轮系以其紧凑结构实现大减速比,广泛应用于自动变速箱和精密减速器。

齿轮传动的设计是科学与艺术的结合。现代齿轮经过精密加工和热处理,其齿形曲线(通常是渐开线)经过优化,能保证平稳、低噪的动力传递。高端齿轮的误差需要控制在微米级别,其制造水平常被视为一个国家工业基础的标志。

03 摩擦轮与带传动:柔性与静音的智慧

当需要缓冲、过载保护或安静运行时,摩擦传动和带传动便大显身手。

摩擦轮传动原理最简单:靠接触面的摩擦力传递动力。它的优点是结构简单、运转平稳、可无级调速,缺点是传递的扭矩较小,且存在不可避免的滑动。一些老式机床的无级调速机构曾采用这种原理。

带传动则更为常见,它通过中间柔性件(传动带)传递动力。常见的平带、V带、同步带各有千秋:V带依靠侧面摩擦,在相同压紧力下能传递更大扭矩;同步带则融合了齿轮和带的优点,通过齿形啮合保证精确传动比,避免了打滑,广泛用于发动机正时系统。

带传动的魅力在于它的柔性。它能吸收振动、缓冲冲击,当负载突然过大时,带会打滑从而保护更精密的机器部件。此外,它允许较大的中心距,使机器布局更灵活。维护也相对简单,更换一条皮带远比修理齿轮箱来得轻松。

04 链传动:力量与距离的征服者

链传动结合了齿轮和带传动的部分优点。像齿轮一样,它通过啮合传递动力,保证了准确的传动比;像带传动一样,它适合远距离传递动力。

其核心部件是链条与链轮。最常见的滚子链,结构坚固耐用,能传递相当大的动力,效率可达98%。因此,它在自行车、摩托车、输送设备以及重型机械中无处不在。

链传动的设计要点在于“松边在下” 的布置原则和张紧装置。链条需适当张紧,但过紧会增加磨损和功耗。与齿轮传动相比,它的噪音更大,需要定期润滑维护,但成本更低,对于中心距较大的场合尤其经济。

现代链传动技术也在不断发展,如齿形链(无声链)运行更平稳安静,已用于高端汽车发动机的正时系统。

05 超越机械接触:流体与电力的传动革命

当动力需要柔顺控制、无级调速或超远距离、特殊环境传递时,非接触式传动便成为主角。

液力传动(如液力变矩器)利用流体动能传递扭矩,特点是起步柔顺、能自动适应负载变化,是现代自动挡汽车的核心元件之一。液压传动则利用液体压力能,通过泵、阀、缸等元件,实现巨大的力输出和精确的直线运动控制,是工程机械的“肌肉系统”。

气压传动以压缩空气为介质,反应快、清洁、安全(不燃),但具有可压缩性,精度和出力相对较低,常用于生产线上的抓取、分类等自动化动作。

而当今最受瞩目的无疑是电气传动。它直接将电能转换为机械能,通过控制电流来精确控制电机的速度、扭矩和位置。从工厂的伺服机械臂到新兴的电动汽车,电气传动因其效率高、控制精准、响应迅速、易于智能化等优势,正在重塑整个传动技术的格局。电机直驱技术甚至开始挑战“传动”的必要性,引发新的思考。

06 如何为你的设计选择传动?

面对如此多的选择,工程师的决策依据是什么?这绝非随意为之,而是一场基于多重约束的精密权衡。

  • 首要考虑是动力与速度:传递的功率大小和所需的转速变化范围,直接决定了传动类型的基本盘。大功率重载,齿轮和链传动是首选;小功率远距离,带传动可能更经济。

  • 精度要求是关键分水岭:要求精确同步?齿轮和同步带胜出。允许轻微滑差?摩擦轮和普通带传动亦可。

  • 空间与布局是现实约束:结构是否紧凑?输入输出轴是平行、相交还是交错?这些几何条件过滤掉大量选项。

  • 环境与成本是落地保障:多尘、潮湿、高温或需要清洁的环境(如食品机械),会对传动提出特殊要求。而预算,永远是项目设计中一个沉甸甸的砝码。

一个经典的决策案例是汽车的动力传递:发动机与车轮之间需要大范围变速变矩,传统方案是液力变矩器(柔顺起步)+行星齿轮变速箱(多挡变速) 的组合。而在电动汽车上,电机宽广的高效区间使得固定齿比减速齿轮箱就能满足大部分需求,结构得以极大简化。

07 未来已来:传动技术的融合与革新

传动技术的未来,正朝着集成化、智能化、高效率的方向演进。

  • 机电一体化成为绝对主流。传动系统不再是被动执行部件,而是与传感器、控制器深度融合的智能单元。它能感知自身状态和环境,实时调整参数以实现最优性能。

  • 新材料带来颠覆可能。高强度复合材料齿轮、碳纤维传动带、陶瓷轴承等,在减轻重量、降低噪音、提升极限性能方面表现出巨大潜力。

  • 全新的传动理念也在孕育。磁力齿轮利用磁场而非齿牙啮合,实现无接触传动,彻底解决了磨损和润滑问题;CVT(无级变速器)技术不断突破,追求更宽范围、更高效率的平顺变速体验。

传动技术的进化史,就是一部人类追求更高效、更精准、更可靠地利用能量的历史。从杠杆到齿轮,从蒸汽机到电机,每一次传动方式的革新,都极大地推动了生产力的解放。


理解传动,就握住了机械设计的脉搏。它不仅是零件间的物理连接,更是能量流动的路径、运动转换的法则、以及机械实现功能的逻辑本身。

无论是钟表匠手下毫厘不差的齿轮,还是电动汽车中静谧强大的电机,传动结构都在无声地诉说一个真理:最精妙的设计,往往在于如何优雅而高效地传递力量与运动。 这或许就是机械工程永恒的魅力所在。
