Maxwell永磁电机仿真计算精讲篇

8月前浏览625

      Maxwell等电磁场仿真软件对永磁电机的设计研发来说是不可或缺的,它已从“辅助工具”变为现代高性能电机设计的核心手段和必要环节。

一、为什么必须仿真

  • 传统设计依赖等效磁路法和经验公式,存在根本性局限:

  • 精度不足:无法计算复杂的磁场分布、局部饱和、边缘效应和各类高频谐波损耗。

  • 无法预测关键性能:对齿槽转矩、转矩脉动、振动噪声源(电磁力波)、永磁体涡流损耗等关键指标,理论计算误差大。

成本与风险高:依赖物理样机反复试错,周期长、成本高昂,且难以探究内部物理场的细节。

二、Maxwell仿真的核心价值与必要性

仿真解决了上述所有痛点,其必要性体现在以下几个关键层面:

 三、在研发流程中的关键作用

仿真深度融入现代电机“V型”开发流程。

  • 概念设计阶段:快速评估多种拓扑结构(如内置式、表贴式、V型等)的潜力。

  • 详细设计阶段:进行上述的精细化电磁设计与多目标优化。

  • 样机验证前:提前 预测性能,大幅降低样机不达标的风险,将“制造-测试”迭代转为“仿真-优化”迭代。

  • 问题诊断阶段:当样机测试出现问题时(如温升过高、噪声大),仿真可复现工况,定位根本原因。

四、课程主要内容

      本课程主要内容为在Maxwell 2D/3D环境下,以一款内置式V字型永磁同步电机为例,讲解了从磁路法到有限元法的电磁设计仿真计算过程,主要从基础仿真、同步电机内部电磁关系、Maxwell 2D永磁电机仿真计算、永磁体温度特性仿真计算和永磁电机参数化仿真计算五个方面来展开的,覆盖了永磁同步电机的全仿真操作过程。

      以第二章为例,第二章讲解了同步电机的内部电磁关系,推导了整距短距线圈磁通势的数学表达式及其傅里叶表达式,将基波磁通势分解为了幅值相同、转速相同、转向相反的两个行波,并进一步引入到单相绕组所产生的磁通势中,进而又推导了三相绕组的合成磁通势,总结了三相合成基波及各次谐波磁通势的规律与特点:

1、基波磁通势:幅值且为恒值是圆形旋转磁通势;转向取决于电流的相序,从领先相向滞后相旋转;旋转磁通势相对于定子绕组的转速为同步转速;当三相电流中某相电流达正最大值时,三相合成基波旋转磁通势的正幅值也正好位于该相绕组的轴线处;

2、n=3k(k=1,3,5,···)次谐波磁通势:对称三相绕组的合成磁通势中不存在3及3的倍数次谐波磁通势;

3、n=6k+1(k=1,2,3,···)次谐波磁通势:表达式为:,沿逆时针方向旋转,旋转角速度为转速为幅值为

4、n=6k-1(k=1,2,3,···)次谐波磁通势:表达式为,沿瞬时针方向旋转,旋转角速度为转速为幅值为

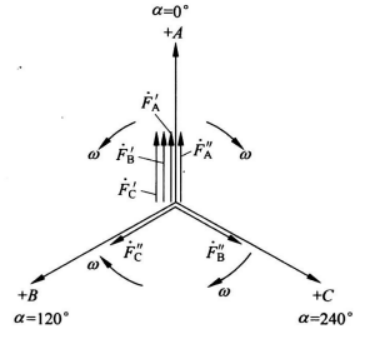

1 三相六个旋转行波

     第二章还涉及到励磁磁通势同步电机双反应原理电压平衡方式电动势相量图功率关系稳态运行性能分析等内容

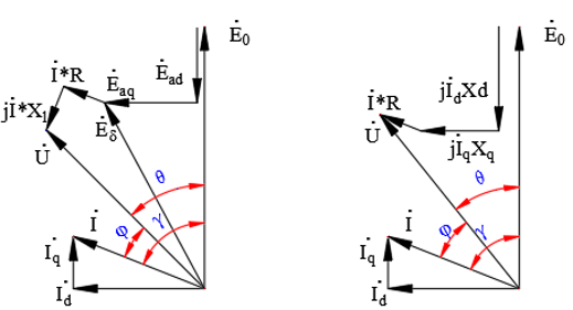

2 其中一种电动势相量图



来源:电机设计青年
Maxwell振动电磁力理论电机
