超薄铝板变形计算

9月前浏览1591

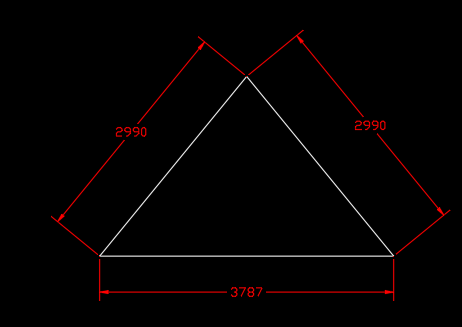

铝板尺寸

铝板材质5052-H32，厚度1.2mm，荷载2.2kN/m2。板三边固定约束。

铝板承载示意图（板太厚了。。。）

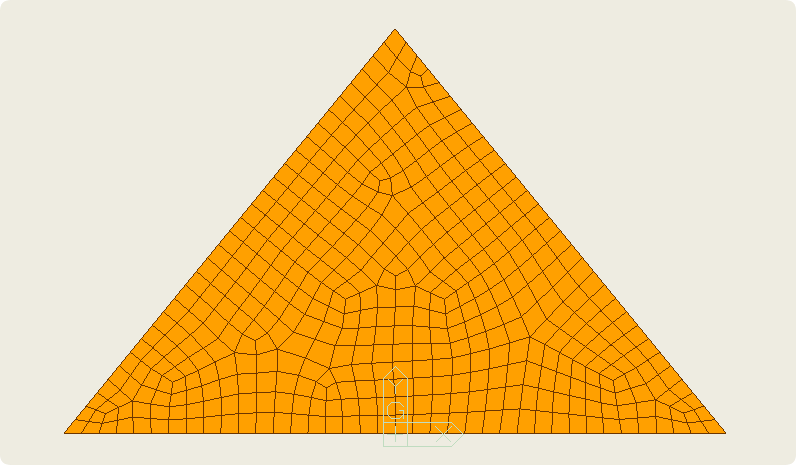

Gen模型

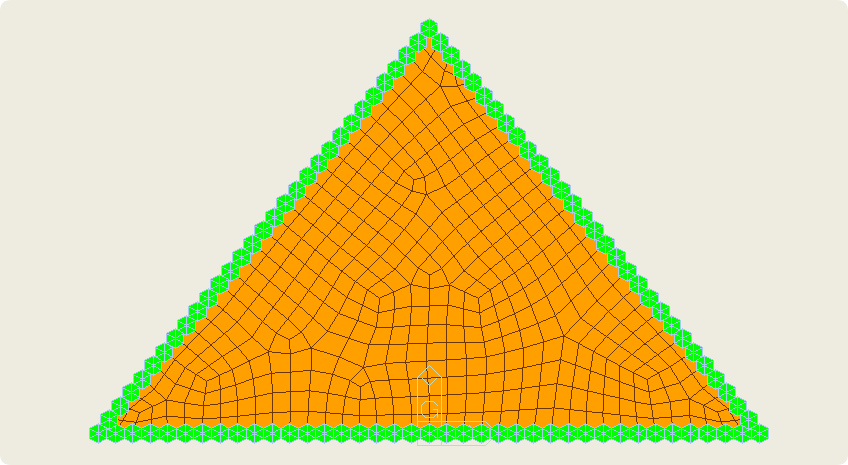

边界条件

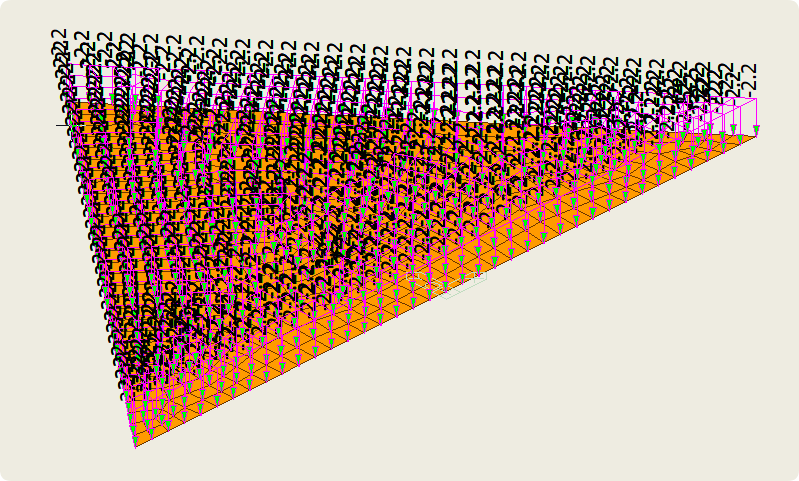

板面荷载

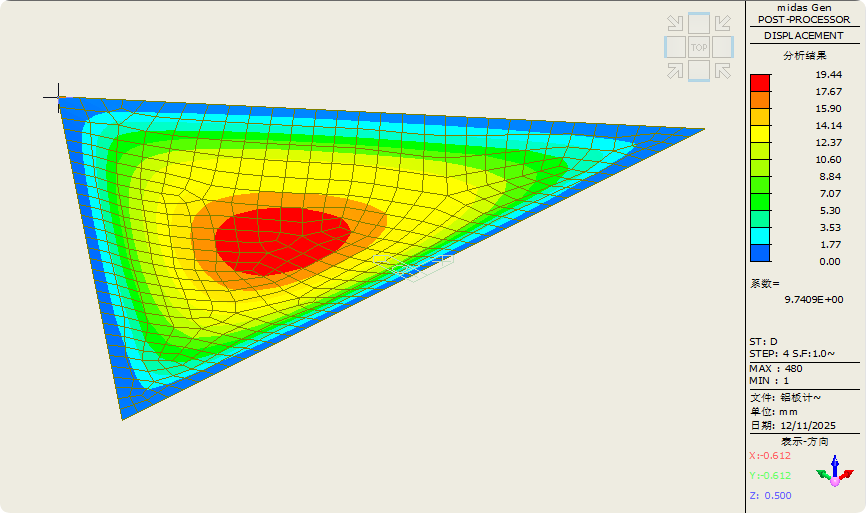

铝板变形（mm）

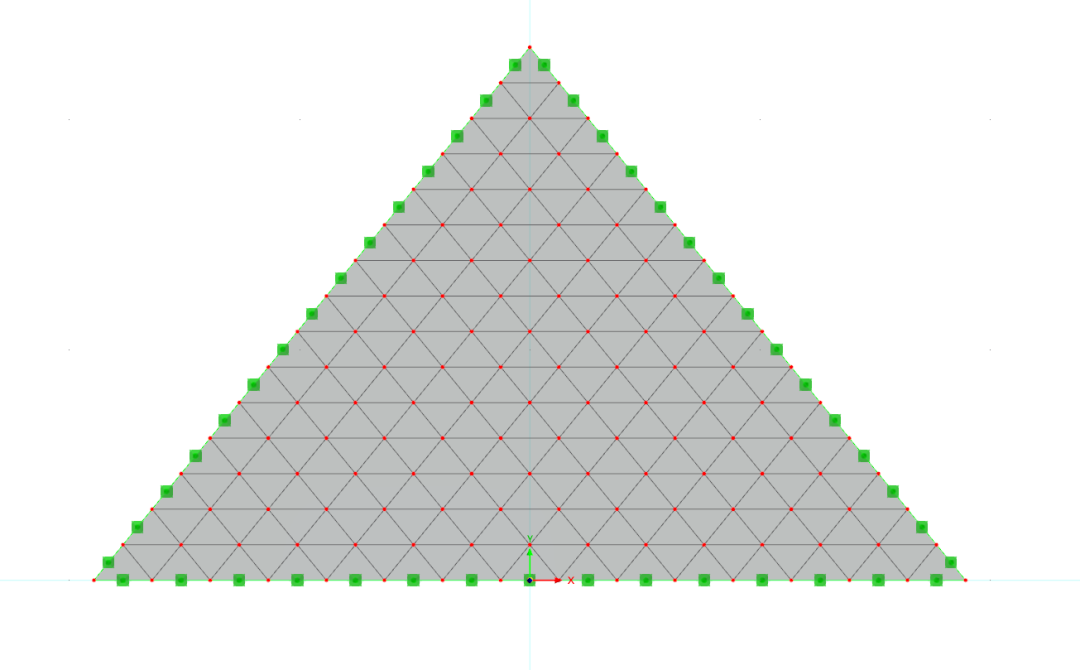

D软件模型

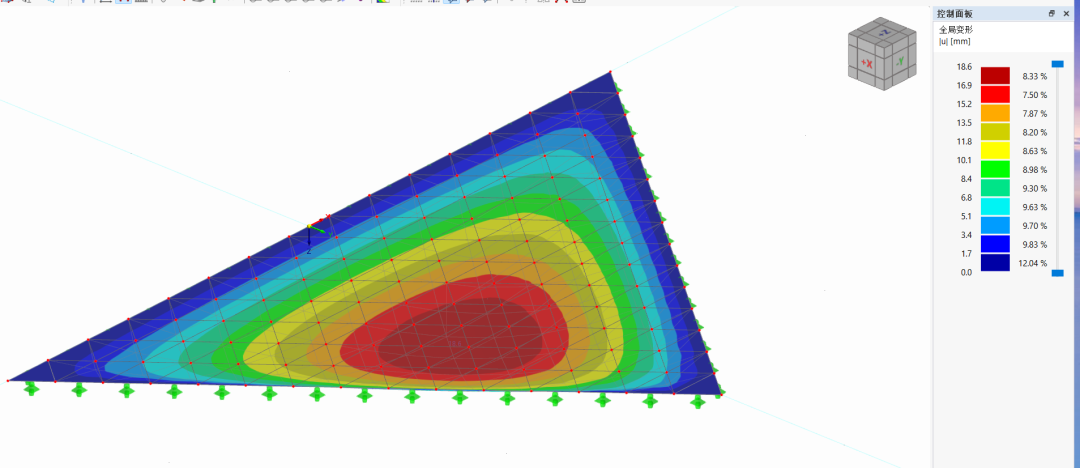

D软件模型变形结果（mm）

二者对比说明结果可信合理。
