有限元仿真中的两大“锁死”难题：剪切自锁与体积自锁的机理与应对策略!

7月前浏览878

在有限元仿真分析中，我们常常会遇到计算结果与理论预期严重不符的情况，其中剪切自锁（Shear Locking）和体积自锁（Volumetric Locking）是两类典型的数值问题。这两种在仿真分析中的“锁死”现象会导致模型表现出异常的刚硬特性，使变形计算结果远小于实际值，常常造成非线性分析不收敛。本文将解析这两种锁死现象的产生机理、典型特征以及工程实践中常用的解决方案。

—01—

剪切自锁：弯曲变形“冻结”之手

剪切自锁是有限元分析中最常见的数值问题之一，我们将理论上或实际上不应该产生剪切变形的场景中，由于单元原因在仿真中产生了剪切变形，或寄生了剪切能量，最终导致位移结果偏小的这种现象称为剪切自锁。

这种现象的本质是单元位移场插值函数无法准确描述弯曲变形，导致本应不存在的“伪剪切应变”出现，从而吸收了大部分外力功，使结构表现出异常的过高刚度。

从力学原理看，当材料受纯弯曲时，根据材料力学中的平截面假定，变形前后截面应保持平面且始终垂直于中性轴，理论上剪应力应为零。但在有限元离散模型中，完全积分的线性单元每条边仅由两个节点定义，其边的位移模式只支持线性变化，不能呈现单元边界弯曲形式，如图1所示。

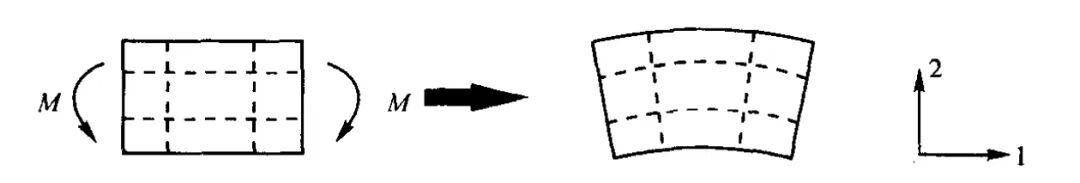

(a) 单元正常弯曲变形

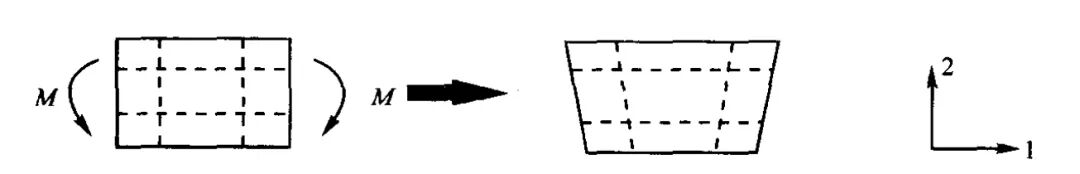

(b) 单元剪切自锁变形

图1 单元正常弯曲与剪切自锁

当应用完全积分线性单元来模拟受纯弯曲的小块材料时，单元上表面拉伸，下表面压缩，这些都与纯受弯的小块材料一致，但是在每个积分点处，中间直线被迫“倾斜”，表现为图1所示的竖直虚线和水平虚线之间的夹角不再为90°，这说明了这点的剪应力不为零，即在积分点处产生了伴生剪切，这与纯受弯的情况不符。

这种伪剪切变形消耗了变形能，而不产生所希望的弯曲变形，使得实际弯曲变形减小，即表现为单元“过硬”，计算得到的挠度可能比理论值低30%以上。

理论和实践表明，剪切自锁的产生通常与三个因素密切相关：

① 单元阶次：线性单元比二次单元更容易锁死；

② 受力状态：纯弯或弯主导工况；

③ 网格形态：单元长宽比越大，锁死越明显。

从以上剪切自锁的三个密切相关因素可以看出，剪力自锁主要影响受弯曲载荷的完全积分线性单元的行为。而二次单元(如下图)的边界可以弯曲，故它没有严重的剪力自锁问题。

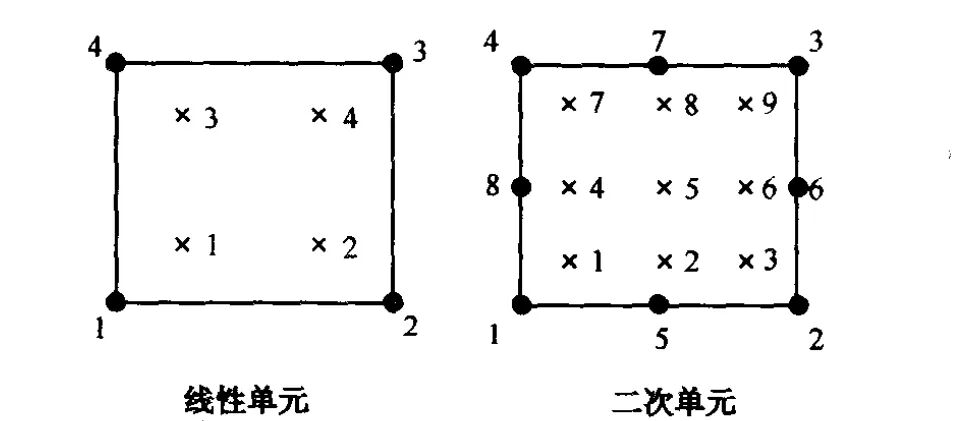

图2 完全积分的线性单元与二次单元

但是如果二次单元发生扭曲或它的弯曲应力有梯度(复杂受力状态)，那么也将有可能出现某种程度的剪切自锁，这两种情况在实际问题中是可能发生的。

因此，对于完全积分的线性单元，我们只有当确信载荷只会在模型中产生很小的弯曲时，才可以采用完全积分的线性单元。如果对载荷产生的变形类型有所怀疑，可应采用不同类型的单元分析对比。

对于完全积分的二次单元，在复杂应力下也有可能发生自锁，因此如果在模型中应用这类单元，也应仔细检查计算结果。

那么在工程实践中，我们如何缓解剪切自锁呢？通常可通过以下四种方法缓解剪切自锁：

① 采用缩减积分单元

缩减积分的概念如图3所示，上图为完全积分，下图为缩减积分（注意在ANSYS软件中，Full Integration 实际是选择缩减积分，即将求解应变的矩阵分为体积项和偏差项，对体积项采用缩减积分，对偏差项采用完全积分）。此处所讲的缩减积分（Reduced Integration）是对体积项和偏差项均采用缩减积分。但该方法会出现沙漏(变形的零能模式)。

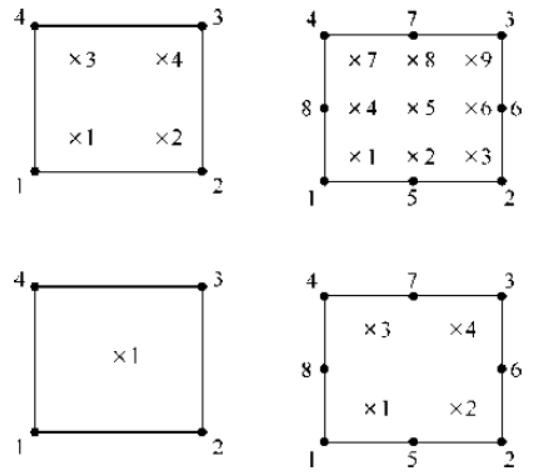

图3 完全积分单元与缩减积分单元

值得注意的是，剪切自锁现象还受到单元长宽比的较大影响。如下表所示，有分析表明：当简支梁网格长宽比达到10:1（200mm×20mm单元）时，即使用缩减积分，跨中位移误差仍高达30%；而当采用近正方形单元（20mm×33.33mm）时，结果与理论解（1.042mm）基本吻合。

② 采用增强应变单元（非协调单元）

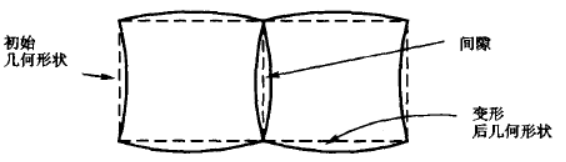

该方式适用于四边形或六面体低阶单元，该方法是在单元模型中增加附加自由度，以克服剪切自锁。单元质量越好，计算精度越高。计算原理如图4所示，在单元中附加了自由度相当于提高了形函数的阶数；同时允许网格中产生缝隙和重叠，故也称为非协调模式。

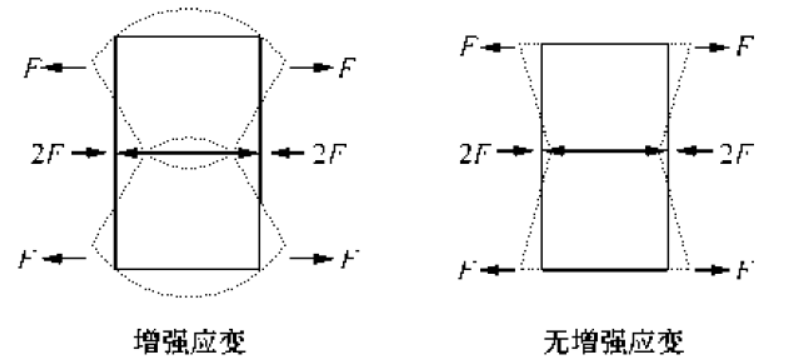

图4 增强应变单元

③ 采用高阶单元

如前所述，剪切自锁主要是因为线性单元的边不能弯曲，因此采用二次或更高阶单元（如PLANE183），可大为缓解剪切自锁现象，但这会造成计算成本增加。

④ 网格优化

控制长宽比（建议<3）或在弯曲方向布置足够的单元层数（一般不小于3层）。

—02—

体积自锁：不可压缩材料的“刚性枷锁”

与剪切自锁不同，体积自锁主要发生在处理近似不可压缩材料（如橡胶、生物软组织）的仿真中，当泊松比υ接近0.5时，完全积分单元会出现体积应变被过度约束的现象。从本构关系看，体积模量K的计算公式为：

当υ→0.5时，分母趋近零，K→∞，材料表现出无限大的体积刚度，导致单元无法发生合理的体积变形。在超弹性材料的大变形分析中，这种锁死会使静水压应力呈现不真实的“棋盘式”振荡分布，甚至造成求解中止。

体积自锁的产生需要两个条件：

① 使用完全积分单元；

② 材料泊松比接近0.5。

值得注意的是，平面应力问题不会出现体积自锁，因为平面外应变可补偿体积变化。对于非平面应力问题，如何缓解体积自锁呢？通常可采取如下措施:

①采用混合U-P单元(杂交单元)

混合U-P（位移-压力）公式是解决体积自锁最有效的方法。其核心思想是将静水压应力(图5)作为独立自由度引入单元，与位移场分开求解。

静水压力是一个点处应力张量的均匀部分，也可以理解为所有主应力的平均值，其数学表达为 $ρ = - \frac{1}{3} (σ_{1} + σ_{2} + σ_{3})$ 。其中 $σ_{1}$ 、 $σ_{2}$ 、 $σ_{3}$ 是主应力。它是一种等向性应力状态，作用于材料的各个方向，主要引起体积变化。

图5 静水压力下的单元

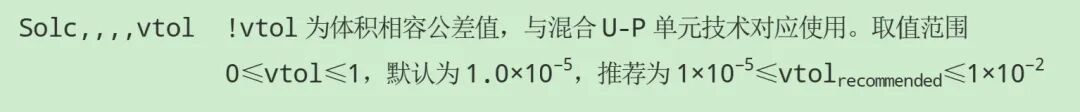

在ANSYS中，采用U-P杂交单元可通过插入命令流实现。设置KEYOPT(6)=1启用该技术，同时建议配合体积相容公差（VTOL，默认1e-5）调整，如下:

例如对SOLID185单元，可插入command添加如下命令流：

① 在橡胶材料下启用U-P杂交单元:

KEYOPT,MATID,6,1

② 在求解栏中插入一条 Command：

/SOLU

SOLC,,,,1E-3

② 此外缓解体积自锁现象的其他措施还包括：

B-Bar方法：对体积应变项单独降阶积分；

增强应变单元技术：适合六面体/四边形单元；

材料调整：υ设为0.495～0.499平衡精度与收敛；

缩减积分：但需警惕沙漏效应。

—03—

结语:精准仿真的“解锁”之道

在实际工程中，应对剪切自锁和体积自锁的“抗锁死”技术需权衡计算精度、稳定性和效率。

需要特别注意的是，应对剪切自锁或体积自锁的这些技术往往会相互影响甚至冲突。例如同时采用缩减积分和增强应变可能导致过度软化。在应对这些问题时建议：

① 先尝试网格细化，厚度方向应至少3层单元；

② 对于橡胶密封件，首选混合U-P单元技术；

③ 关注沙漏能比率，尽量控制在<5%，不应超过10%。

剪切自锁和体积自锁作为有限元分析中的典型数值问题，其本质都是单元形函数与实际变形模式不匹配导致的过度约束现象。理解其背后的力学原理（如平截面假定、体积模量发散）和数值机理（积分方案、形函数阶次），才能合理选择单元技术。现代商业软件（如ANSYS、ABAQUS）虽然提供了多种高级单元选项，但作为工程师仍需掌握“问题诊断—方法匹配—结果验证”的完整闭环，特别是在处理非线性材料或复杂接触时，建议通过小规模试算验证单元技术的适用性。只有正确“解锁”这些数值陷阱，才能使仿真真正成为设计优化的可靠指南。
