CST EMC仿真 | CST告诉你为啥带状线比微带线更“抗干扰”？
前言
在高速信号走线的选型中，“带状线”和“微带线”是两个绕不开的名词。很多资深工程师都会强调：“高速信号尽量走带状线，别用微带线！” 这背后的核心原因，就藏在两者的结构差异对EMI发射的影响里。今天咱们就好好聊聊这个话题，把其中的门道讲透。并且用CST仿真来探究下他们的对EMI发射的影响差别有多大。
微带线和带状线
要理解两者的EMI差异，首先得明确它们的物理结构——结构决定性能，这话在高速电路设计里再贴切不过。
咱们先看微带线，它的结构特别“简单直接”：在PCB的表层（顶层或底层）铺设信号走线，走线下方紧挨着一层参考地平面，走线与地平面之间是PCB的介质层，而走线的上方则是空气（或者覆盖绿油，但主要介质还是空气）。简单说，就是“信号线上方无遮挡，下方仅有一层地”。
再看带状线，它的结构更像“三明治”：信号走线被夹在两层参考地平面之间，上下两层地平面与走线之间都有介质层。这种结构相当于给信号走线做了一个“金属牢笼”，把信号完全包裹在了地平面中间。
微带线：电磁场“外泄严重”，EMI隐患大
前面说过，微带线是“半开放”结构——信号走线下方虽然有地平面，但上方是空气，没有任何导电层约束。这种结构会导致信号产生的电磁场分成两部分：一部分是走线与下方地平面之间的“ TEM波”（横电磁波），这部分是我们需要的有效信号；另一部分则是向上辐射到空气中的“ 辐射波”，这部分就是EMI的主要来源。
带状线：电磁场“全封闭约束”，EMI发射极低
带状线的“三明治”结构，刚好解决了微带线的痛点：信号走线被上下两层地平面完全包裹，相当于处于一个“屏蔽腔”中。信号产生的电磁场会被严格限制在走线与上下地平面之间，几乎不会向外辐射——因为地平面是良好的导体，会把电磁场“束缚”在内部，形成“ 闭合的电磁场回路”。
CST仿真分析
1.CST微波工作室建模建模

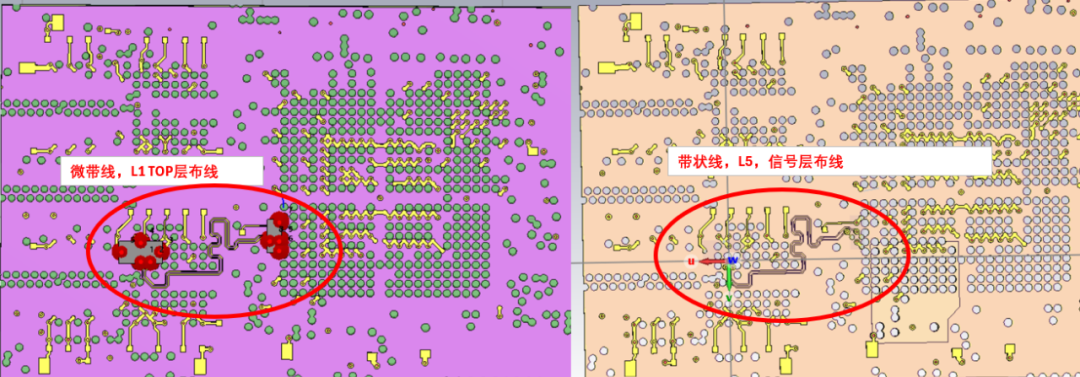

使用ARM Cortex IMX6和DDR3模型，通过CST微波工作室进行3D的PCB建模，如图，左边微带线，在L1 top层布线，右边是带状线，L5信号层布线，为了方便查看，这里把L3层地层隐掉了。
信号选用的是DDR系统中的双向差分时钟信号（DQS+/DQS-），由内存控制器或DRAM芯片驱动，用于精确锁存DQ（数据）信号。其核心功能是解决高速传输中的时序同步难题。

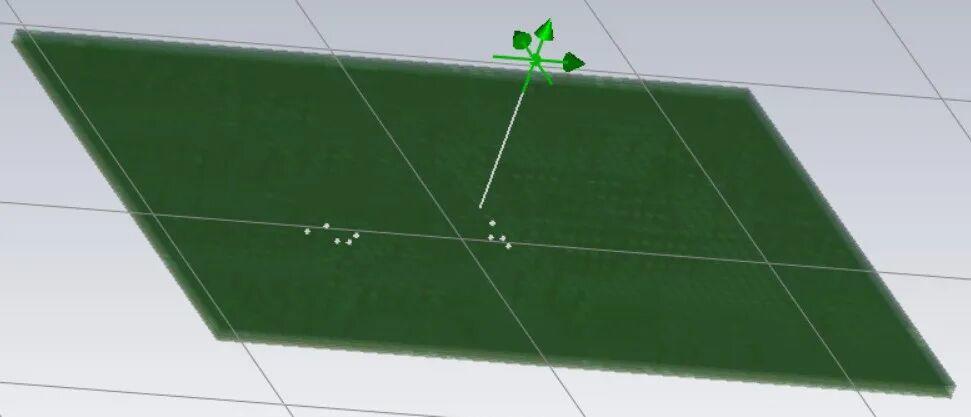

激励源频率采用800MHz，所以最大频率设置的五倍频4GHz，同时增加了800MHz和1600MHz的电场监视器，以及在PCB板正上方10mm处添加电场探头，如图：
2.DS工作室和激励

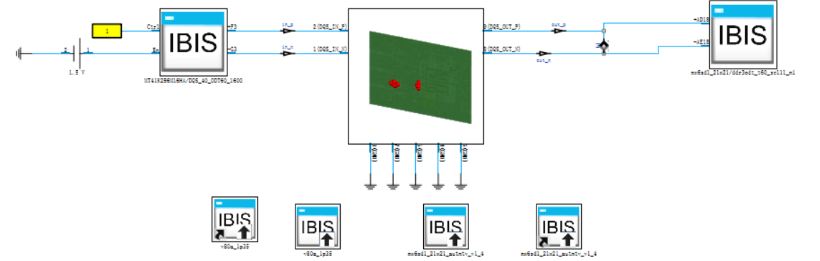

DS工作室建模如下，跟之前信号完整性仿真文章CST的信号完整性仿真一模一样。必须添加IBIS模型。
之前肯定有朋友会好奇我激励源为什么用800MHz，这里解释一下因为我选的这个DDR的IBIS模型最大速率1600Mbps。
3.仿真结果

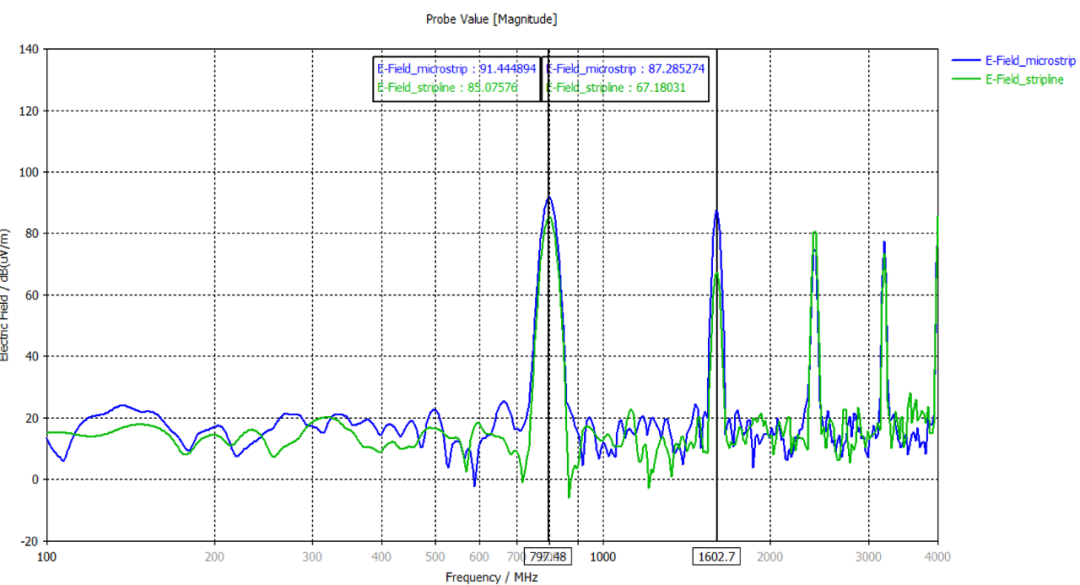

（1）电场探头Probe仿真对比
从结果上看，微带线在800MHz频率下比带状线高了6.4dB，1600MHz高了10.1dB。

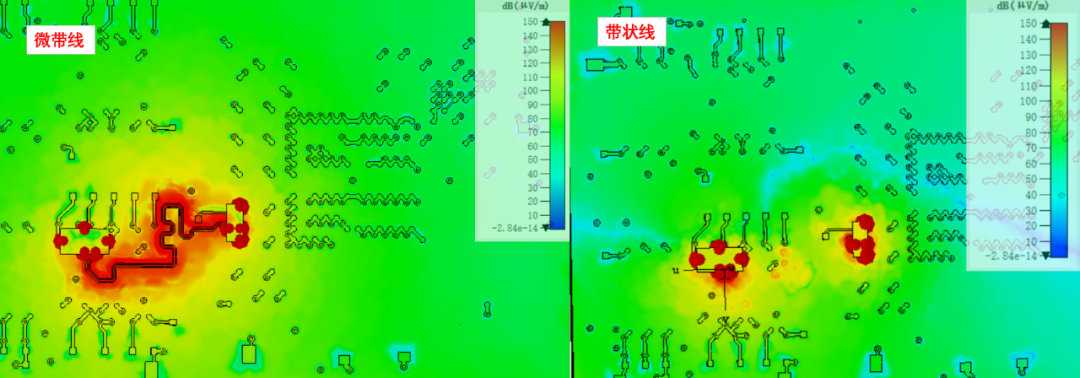

（2）800MHz频率下电场分布对比

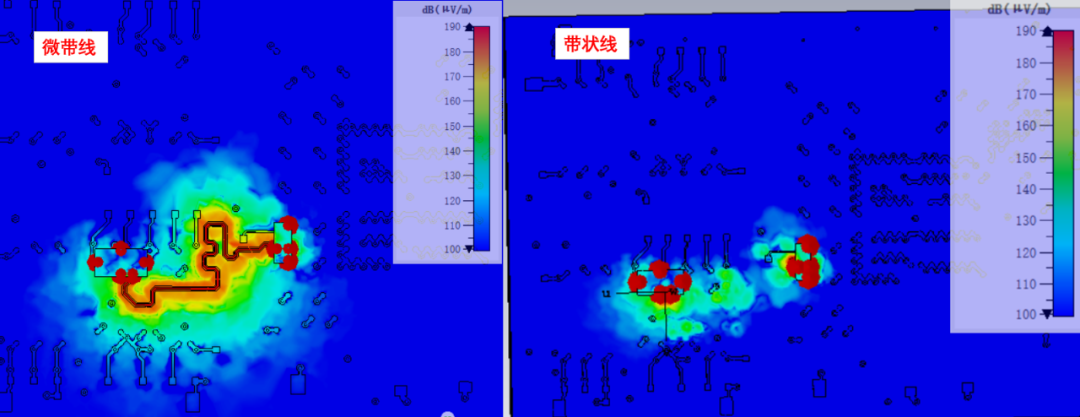

（3）1600MHz频率下电场分布对比
从800MHz和1600MHz频率下电场分布对比图上看，很明显肉眼可见的微带线比带状线电场辐射要大不少。
所以高速信号特别是频率大于1GHz的高速信号，最好走带状线，除了EMI优势，带状线的信号完整性也比微带线更适合高速信号。因为微带线上方是空气，下方是介质，不同介质的介电常数不同，会导致“ 有效介电常数”不稳定，进而影响信号的特征阻抗（Z0）——阻抗不匹配就会产生反射，导致信号失真。
最后给大家整理一个简单易记的选型原则，帮你快速判断该用哪种走线：
选带状线的情况：信号速率≥1GHz、对EMI要求严格（比如医疗设备、汽车电子、工业控制）、PCB层数充足（4层及以上）；
选微带线的情况：信号速率＜500MHz、对EMI要求宽松、PCB层数有限（2层）、需要利用辐射特性（比如天线）。
本文总结
其实高速电路设计的核心逻辑很简单：结构优先于器件。很多EMI问题不是靠滤波元件、屏蔽罩能解决的，而是要从走线结构上“源头控制”。带状线之所以成为高速信号的首选，本质就是它的全封闭结构从根本上约束了电磁场，让EMI“无处可逃”。
