前不久，我的原创文章一文掌握CST PCB Studio信号电源完整性建模/求解/眼图仿真分析，基于CST PCB Studio软件模块对USB3.1信号仿真Step演示，涵盖了从模型准备、求解器设置、S参数、TDR、眼图分析和设计优化的全过程讲解，获得了用户一致好评。今天正式向读者朋友推荐我在高速PCB设计过程中总结的"零试错"核心技能视频教程，详情见后文。

作为CST微波工作室的仿真工程师，在进行复杂的PCB信号完整性（SI）和电源完整性（PI）联合仿真时，确实会面临一系列结合了理论深度与实操复杂性的痛点。以下结合实战场景进行阐述，希望能引发读者的共鸣。

01

工程师如何在精度与效率的钢丝上行走

时域求解器虽然是处理宽带问题的利器，但其核心痛点在于如何设置出既保证精度又不至于让仿真“跑死”的网格。

参数迷宫与决策困境：面对Cells per wavelength、Minimum cell、Cells per max model box edge等全局参数，以及局部加密、基于材料的细化、Snapping等功能，新手极易迷失。过度加密网格会导致仿真时间呈指数增长（因为最小网格尺寸直接决定了时间步长），而加密不足则可能漏掉关键物理现象，如薄介质层的场分布或细小过孔的谐振。

实战场景：在仿真一个DDR4/5通道的复杂主板时，工程师往往需要在“全面精细建模”和“简化模型以求得结果”之间纠结和选择。

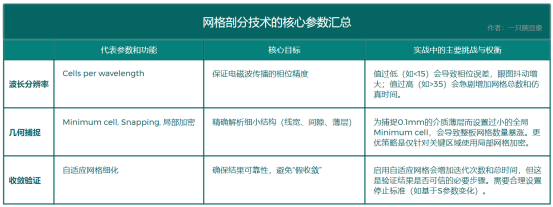

下表从三个关键维度及其在实战中的权衡考量，揭示了网格剖分的核心工作原理所在：

02

教你从“单打独斗”到“系统作战”的思维跃迁

现代高速设计要求SI/PI/EMC协同分析，但实现真正的协同仿真挑战巨大。



1）工具链与数据流整合之痛：

传统流程中，电磁仿真、电路仿真和系统分析工具是割裂的。将CST提取的S参数导入电路仿真器（如ADS、Cadence等）进行通道级联分析，再将噪声电流源导入进行PI分析，流程繁琐且易出错，并且，数据在多工具间转换可能导致误差积累。



2）“场-路-系统”联合仿真的高阶要求：

前沿设计（如汽车以太网、SerDes通道、DDR内存）要求将CST的全波三维模型、芯片的IBIS-AMI行为模型以及离散电路元件整合进行系统级联合仿真。这不仅要求工程师熟悉CST的协同仿真接口（如与CST Design Studio或外部EDA工具的集成），更需要具备系统级的信号与电源网络耦合分析思维。

03

概念理解是阻碍工程师进阶的“拦路石”

许多操作困境的根源在于对底层概念的模糊。



1）端口定义的深层内涵：

清楚波导端口（模拟无限长传输线，用于计算模式）与离散端口（理想集总源，忽略模式）的本质区别及适用场景，是确保激励和S参数提取正确的基石。混淆使用会导致结果完全失真。



2）边界条件的物理意义：

开放边界、电壁、磁壁的灵活设置。例如，在分析PCB边缘辐射时，错误地使用电壁代替开放边界，会完全屏蔽掉辐射路径，导致EMC预测失败。



3）算法与网格类型的绑定关系：

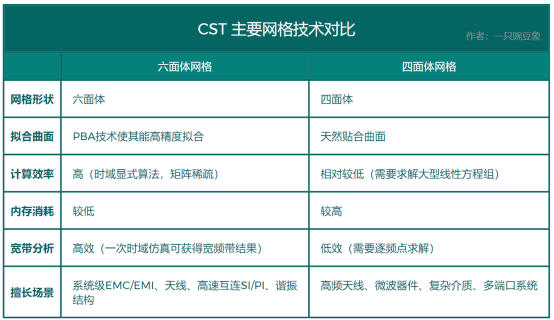

深刻理解CST不同求解器对应不同网格类型的概念至关重要。例如，时域求解器采用六面体网格，TLM求解器采用基于六面体的八叉树网格，而频域有限元求解器使用四面体网格。如果用错了网格类型或试图在不兼容的求解器间强行复用网格，会导致错误或失败。

04

DDR案例实战详解

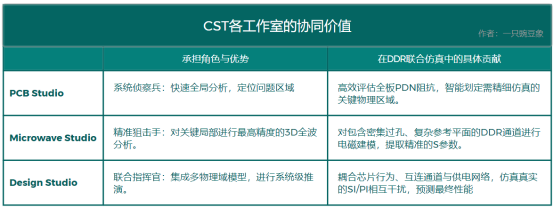

在以DDR总线为代表的高速、高密度PCB仿真中，单纯依靠一个求解器或一种分析手段已无法满足精度和效率要求。下面以一个典型的DDR通道仿真为例，详细阐述如何系统性地运用CST各工作室进行SI/PI协同仿真，核心目标是在可控的计算成本下，获得接近真实物理的系统级性能预测。



第一阶段：全板级PI分析与关键区域识别（使用CST PCB Studio）

目标：评估电源分配网络（PDN）的阻抗，识别噪声热点，为后续3D全波仿真划定精确范围。

高效的全板PDN提取：将完整的PCB设计文件（如ODB++或Gerber）导入CST PCB Studio。利用其2.5D场求解器，可以在几分钟内快速提取整个PCB（包含所有电源/地平面对和过孔）的宽带SPICE模型或Z参数矩阵。

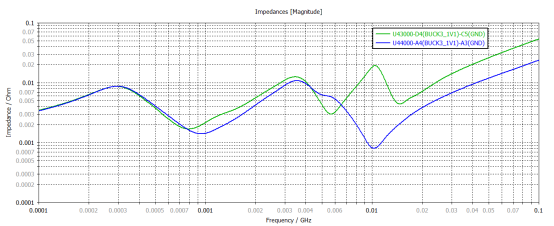

效率优势：相比3D全波仿真，2.5D求解器对层叠结构处理效率极高，能一次性评估全板所有电源轨（如VDDQ、VTT）的阻抗曲线，快速发现是否在目标频段内（如DDR数据率对应的频率附近）超出目标阻抗。

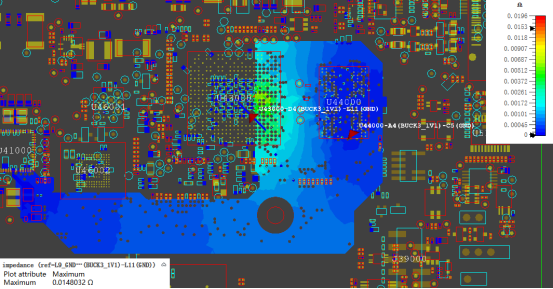

识别SI/PI耦合关键区：通过PDN仿真，定位阻抗峰值（谐振点）所在的物理区域。同时，结合设计文件，圈定出包含目标DDR总线（数据线、地址/命令线）、其关键去耦电容阵列、以及相关电源过孔的区域，用于评判是否需要进一步进行高精度3D仿真。



第二阶段：高精度3D通道建模与仿真（使用CST Microwave Studio）

目标：对裁剪后的关键区域，进行包含完整三维电磁效应的精细仿真。

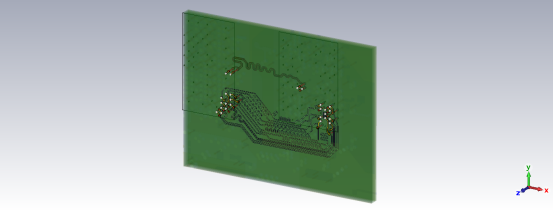

智能化的PCB尺寸裁剪：将第一阶段划定的关键区域，从PCB Studio中导出或直接在Microwave Studio中重建。裁剪原则是：保留目标网络及其完整的电流返回路径。对于DDR差分对，必须保留其正下方的完整地平面，并向四周扩展至少3-5倍介质高度的区域，以让边缘场自然衰减。

效率价值：此举将仿真模型从“整板”缩减为“局部”，通常能将网格数量降低1-2个数量级，使3D全波仿真从“不可能”变为“可能”。

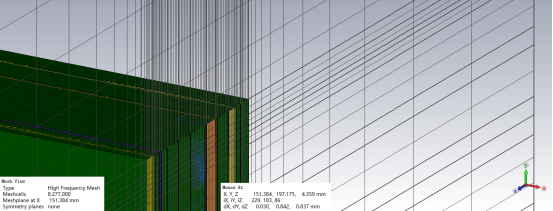

面向DDR特性的网格剖分策略：过孔阵列是重点：DDR过孔密集，是最大的阻抗不连续点和耦合源。必须使用局部网格加密，在过孔反焊盘和信号-地孔间距处实施加密。强烈启用Snapping功能以精确捕捉圆柱体边缘，启用Material based refinement以确保不同介质层交界处的场精度。

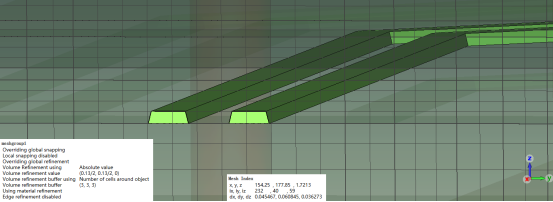

传输线处理：对于较长的表面走线，可在保持横截面网格精细度的同时，在长度方向采用相对宽松的设置，这一过程中，可以尝试使用时域求解器的自适应网格进行优化处理。



第三阶段：系统级SI/PI联合仿真与性能评估（使用CST Design Studio / Circuit Simulator）

目标：集成3D模型、芯片模型、离散元件和PDN模型，进行时域下的系统级性能验证。

构建协同仿真系统：将3D模型提取的通道S参数、全板PDN的Z参数模型以及DDR控制器与DRAM的IBIS / IBIS-AMI模型一同导入CST的电路仿真环境（Design Studio）。

实现SI/PI耦合：核心操作：将DDR芯片IBIS模型中的同步开关噪声（SSN）电流源，直接注入到对应的PDN网络节点上。同时，芯片IO的供电引脚不再连接理想电压源，而是连接到提取的PDN阻抗网络上。这样，芯片开关产生的噪声会调制电源电压，而波动的电源电压又反过来影响芯片输出的信号电平与时序，从而真实地模拟了SI与PI的耦合效应。

运行分析与优化：在此集成系统上进行时域瞬态仿真，直接观测在真实有噪声的供电环境下，接收端数据眼图的塌陷情况、时序裕量的变化。

可以方便地调整变量进行“假设分析”，例如：改变去耦电容的数量或位置（修改PDN模型），或调整DDR驱动的端接策略（修改IBIS模型配置），立即看到系统性能的改善或恶化，从而实现快速设计优化。

最终价值：这套流程将“全板效率”、“局部精度”和“系统关联”有机结合。工程师不再需要在精度和速度间做极端取舍，而是通过科学的流程设计，用合适的工具解决对应层次的问题，最终在可接受的时间内，获得对DDR总线性能最全面、最可信的预测，从而在设计阶段极大降低产品风险。

05

顶尖工程师都在用 CST SIPI 仿真

上述的内容，已系统融入我独家首发仿真秀官网的视频课程《基于CST MWS Studio信号和电源完整性仿真》。它由我首创“精准建模→网格核心→系统思维”三段式学习进阶路径，旨在彻底打破您的职业瓶颈：从被动执行仿真任务的工具操作员，蜕变为能主动运用仿真驱动设计决策的专家。并为学员提供VIP用户群答疑和相关学习资料，欢迎扫描下方二维码试看。

可回放，开发票，奖学金，加餐

提供vip群答疑/相关学习资料

《基于CST MWS Studio信号和电源完整性仿真》

以下是我的课程大纲及主要内容：

本课程聚焦达索 CST 微波工作室这一行业标准电磁仿真软件，面向 PCB 与系统级仿真工程师、理工科学习者及 CST 基础技能进阶者，从传输线（带状线 / 微带线 / 蛇形线）、AC 耦合电容封装、差分换层孔的精准三维建模入手，深入解析时域求解器六面体网格剖分的底层原理与 “精度 - 速度” 权衡策略，再通过 LPDDR4 数据总线实战案例，手把手搭建 SI/PI 联合仿真流程，教会学员将仿真数据转化为量化设计约束，建立可复用的高级仿真方法，助力解决 DDR 设计中的时序、噪声和可靠性问题，实现从 “仿真执行者” 到 “主动驱动设计的专家” 的能力跃迁。

CST MWS Studio 信号和电源完整性仿真课程大纲如下：

第 1 讲：课程介绍

（1）课程定位、适用人群、学习目标与核心价值框架；

（2）CST 微波工作室软件的行业应用场景及优势说明。

第 2 讲：传输线的三维建模

（1）带状线、微带线、蛇形线等关键传输线的参数化三维建模方法

（2）从零开始手动创建定制化模型的步骤。

第 3 讲：AC 耦合电容封装和差分换层孔的三维建模

（1）AC 耦合电容封装布局的精准建模技巧；

（2）差分换层孔的三维建模规范、注意事项及实操要点。

第 4 讲：预仿真信号链路的创建和分析；

（1）预仿真信号链路的完整搭建流程；

（2）仿真数据的初步分析方法与解读逻辑，为后续设计优化提供依据。

第 5 讲：时域求解器的网格剖分技术及举例；

（1）时域求解器网格划分的底层原理；

（2）全局设置与局部加密的优化策略；

（3）以 DDR 时钟走线为案例，讲解网格剖分在精度与速度间的科学权衡方法。

第 6 讲：LPDDR4 数据总线 SI&PI 联合仿真；

（1）SI/PI 联合仿真的合理实现路径；

（2）CST 瞬态场路协同技术的应用；

（3）从无到有构建协同仿真流程，解决 DDR 设计中的时序、噪声和可靠性问题。

总之，完成学习后，您将能在项目初期就规划仿真策略，通过精准建模与高效计算，提前洞察并化解设计风险。这不仅是您个人在高速、高密度电路设计领域建立核心竞争力的关键跃迁，更是助力团队实现“设计即正确”、缩短研发周期、降低试错成本的根本性能力保障。
