midas NFX 错误 [1053]原因和解决办法

用midas NFX进行求解时，如果出现 ERROR [1053] : IDENTICAL NODE ID IS DESIGNATED MULTIPLE TIMES WITHIN SINGLE ELEMENT, IDS =#，那表明网格有问题，根本原因是几何存在问题。

错误原因：单元退化

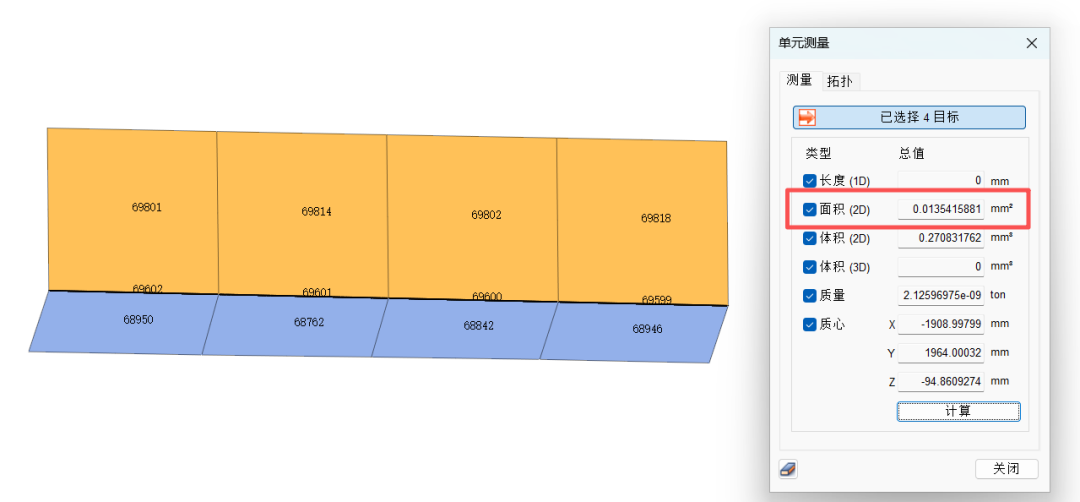

简单来说： 软件在计算某个网格单元时发现，构成这个单元的节点虽然有不同的节点编号，但几乎重合。下图1所示，黄色网格组与蓝色网格组相交的位置，还存在4个单元，单元编号为69599,69600,69601,69602。经过单元测量，这4个单元的面积之和极其微小。再看节点编号，如图2所示，这4个异常单元的节点编号几乎是重合的。存在这种情况，计算时就会出现错误 [1053]。

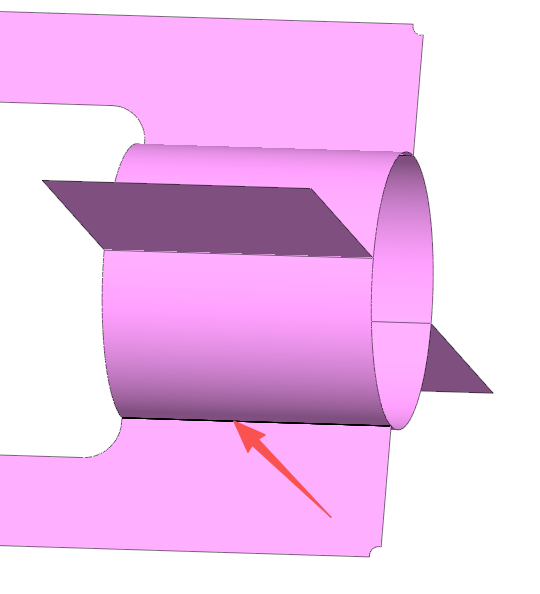

1. 几何模型有问题： CAD 模型中有极碎的面、极短的线或尖角，自动划分网格时，网格节点“塌陷”到了一起。如图3中所示，在面面相交位置，存在极其细小的面。

2. 网格尺寸不合理： 网格划分得太粗，而几何特征太细小，导致单元扭曲重叠。

解决方法

你可以按照以下步骤在 Midas NFX 中排查和修复：

方法一：使用网格检查工具

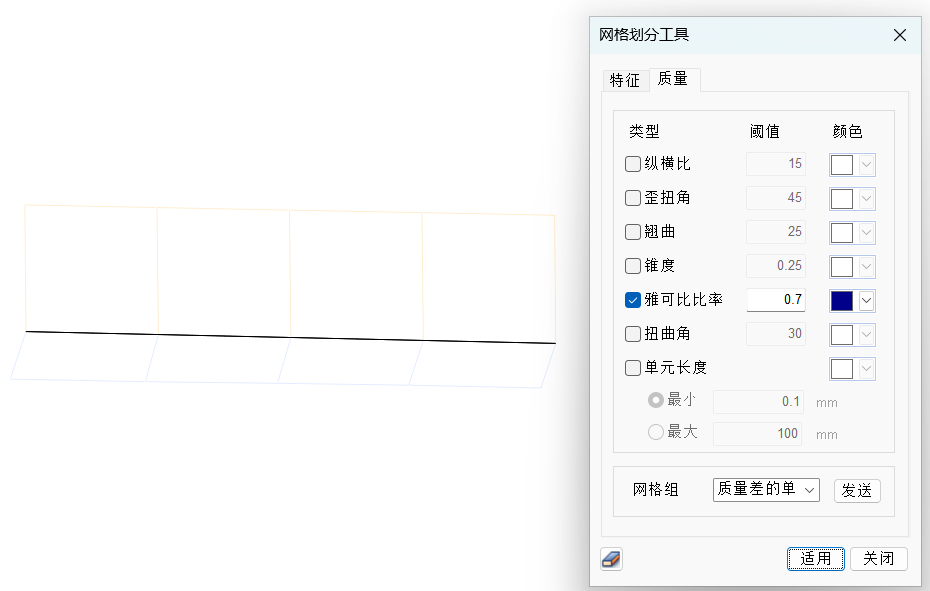

Midas NFX 提供了检查工具来自动发现这些坏单元。通过网格质量检查，发现这些单元的雅克比比率为负值，并且用专门的颜色标记这些单元的位置。你可以将这些异常单元删除，并采用节点合并功能进行修补。

方法二：根据报错 ID 定位

错误信息中列出了一串单元编号。使用单元查询功能，定位异常单元。通常你会发现它们位于模型的某个尖角、碎面或者连接处。删除这些单元，采用节点合并功能进行修补。

方法三：重新编辑几何模型，并重新划分网格

如果报错的节点很多，手动修补太慢，建议检查几何模型，移除微小的线、小面等；或者干脆重建几何模型，最后再重新生成网格。
