电驱动总成NVH开发全解构：从电磁力到整车声品质的“静音革命”

引言：当“静音”成为电动车的新战场

在传统燃油车时代，内燃机的轰鸣声掩盖了动力系统的细微振动；而当电动车剥离了发动机的“噪声掩护”，电驱动总成的NVH（噪声、振动、声振粗糙度）瞬间成为用户最敏感的体验痛点。据调研，40%的电动车用户认为NVH性能直接影响购车决策。本文将深度解构电驱动总成NVH的技术逻辑，从电磁设计、结构优化到整车匹配，揭开“静音黑科技”背后的工程密码。

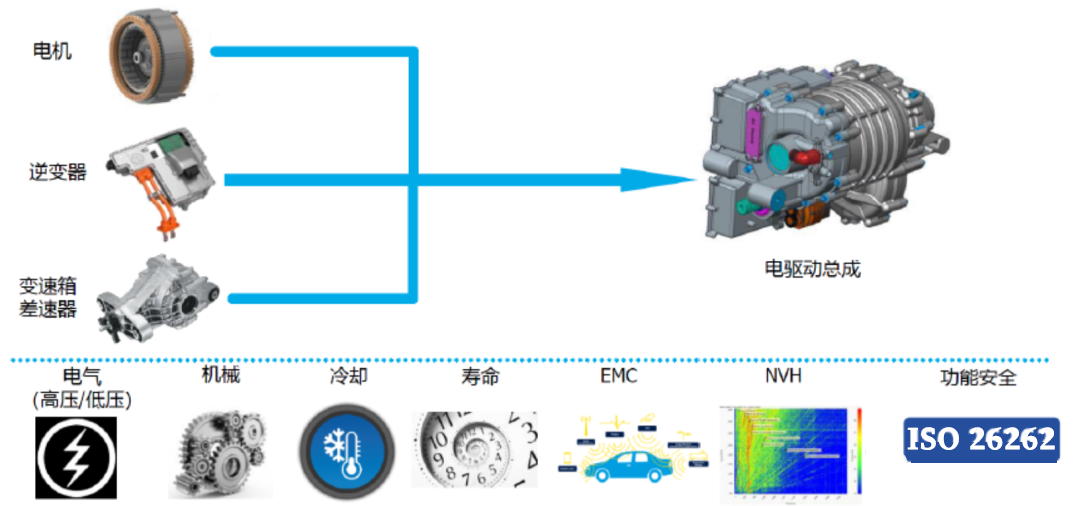

图1 驱动系统设计要求

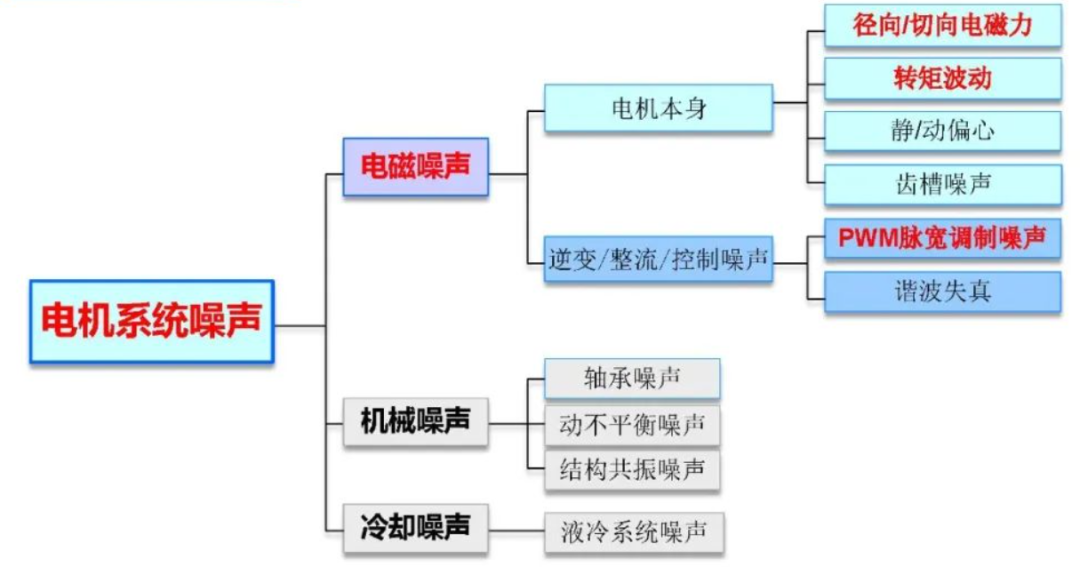

一、NVH的“三重奏”：电磁、机械与系统的交响博弈

电驱动总成的NVH问题本质是多物理场耦合的复杂系统工程，其核心矛盾体现在三个维度：

1. 电磁力：电机啸叫的“隐形推手”

阶次啸叫：永磁同步电机的电磁噪声主阶次与极数（P）、槽数（Z）强相关，公式为 f = (Z·P·N)/60（N为转速），例如8极48槽电机在10000r/min时会产生720阶次噪声。

PWM谐波：逆变器开关频率（如8kHz）会引入高频谐波，与电磁力谱叠加形成“蜂鸣声”，需通过随机载频技术将噪声分散到更宽频段。

2. 机械共振：结构振动的“放大器”

齿轮啮合冲击：动态传动误差（DTE）是齿轮啸叫的主因，可通过修缘齿形将DTE降低30%-50%。

壳体模态共振：集成化壳体（如三合一电驱）的薄壁结构易引发共振，某案例通过拓扑优化将盖板模态频率提升34%，中高频声压级降低4dB。

3. 系统耦合：传递路径的“隐形通道”

悬置动刚度：高频工况下（>1500Hz），悬置动刚度需提升至1000N/mm以上，否则振动传递率将激增。

声学包裹策略：EVA+PU方案对3kHz以上噪声衰减效果达8dB，而EVA+吸音棉更适合低频噪声控制。

二、NVH开发全流程：从“被动救火”到“正向设计”

电驱动NVH开发已从传统试错模式升级为多学科协同的闭环体系，关键阶段如下：

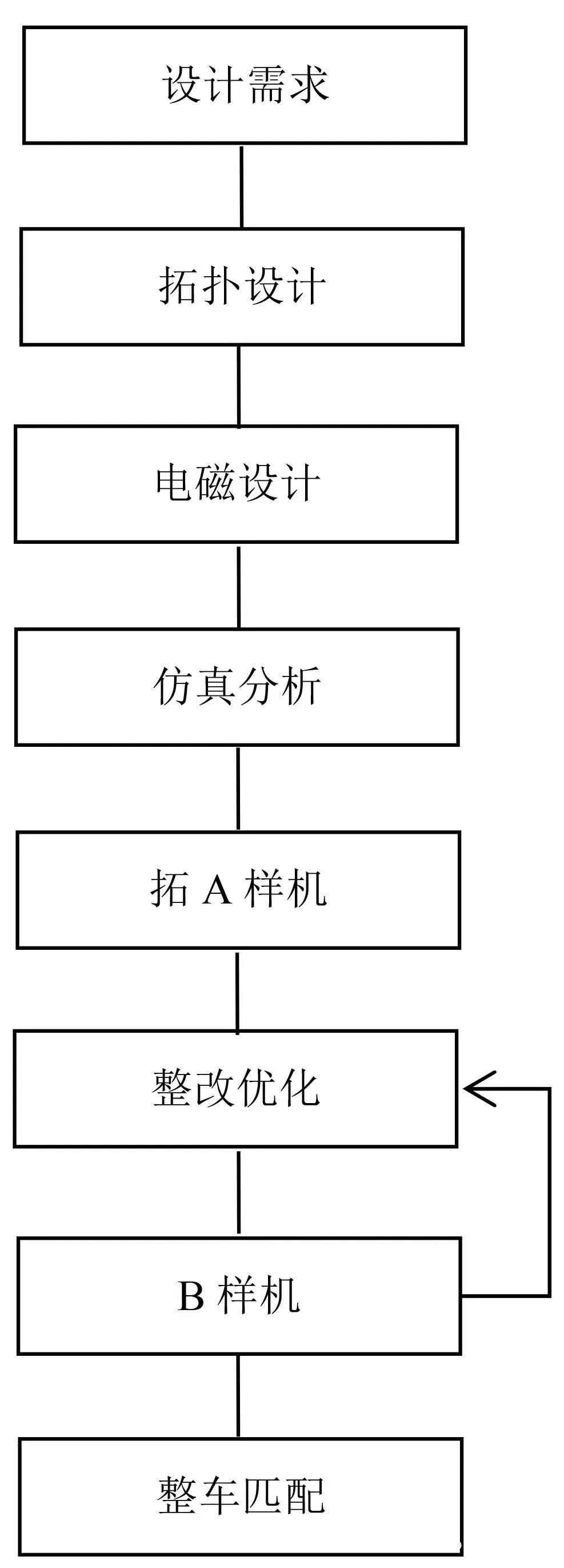

图3 驱动电机NVH开发流程图

1. 需求定义：目标分解与对标分析

基于CLTC工况建立NVH数据库，明确主阶次噪声限值（如主阶次≤68dB(A)@1m）。

采用声学传递函数（ATF）量化结构路径贡献，识别关键频段（如200-800Hz为壳体共振高风险区）。

2. 电磁-结构协同优化

多目标算法：通过粒子群优化齿轮修型参数，平衡NVH与传动效率（如某案例齿轮啮合刚度提升15%）。

半解析仿真：结合电磁场重构与结构模态分析，预测0-12000r/min全工况噪声特性。

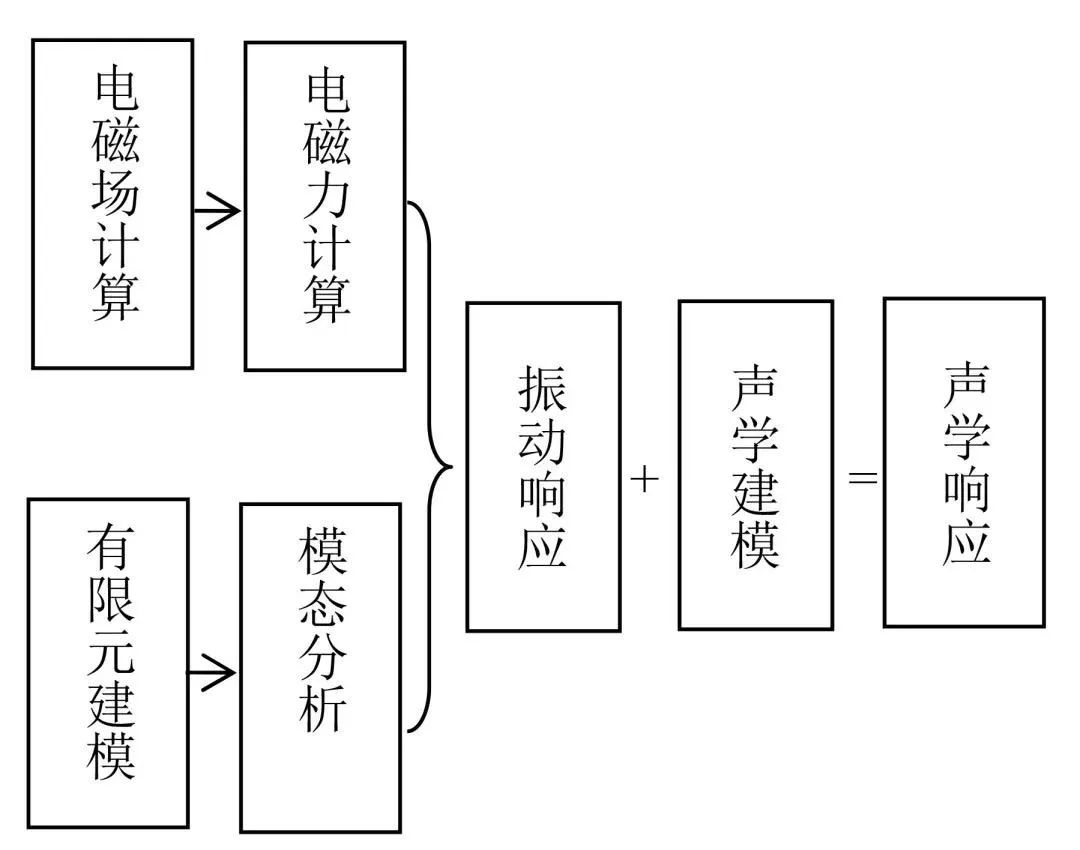

图4 驱动电机声学响应仿真流程图

3. 验证闭环：从样机到整车的“声学体检”

阶次切片法：在瀑布图中定位共振带（如500-600Hz频段），针对性优化悬置刚度或壳体加强筋。

整车声学包开发：采用分层吸隔声材料（如5mm聚氨酯泡沫+3mm无纺布），车内噪声降低3dB(A)。

图5

三、技术突破：颠覆性创新重塑NVH天花板

1. 智能控制：从“被动减振”到“主动降噪”

谐波注入技术：在逆变器输出端叠加反向谐波，抵消电磁力波峰值，某方案使电机阶次噪声降低50%。

AI预测算法：基于历史数据训练噪声预测模型，提前30分钟预警潜在NVH风险。

2. 材料革命：轻量化与阻尼特性的平衡术

非金属材料应用：碳纤维增强复合材料壳体比传统铸铁减重40%，同时内阻尼系数提升2倍。

局部阻尼处理：在齿轮箱内壁粘贴粘弹性阻尼片，高频振动衰减效率提升60%。

3. 制造工艺：微米级精度控制

磨齿工艺升级：齿轮齿面粗糙度Ra从1.6μm降至0.8μm，啮合冲击力减少15%。

激光焊接替代铆接：壳体连接刚度提升30%，模态频率上移5-8Hz。

四、行业启示：NVH开发的“三重境界”

1、系统思维：NVH不是单一部件问题，需打通“电磁-机械-热-控制”全链条（如某方案通过优化逆变器散热风道，间接降低NVH投诉率23%）。

2、数据驱动：建立NVH大数据平台，关联制造偏差（如轴承游隙±5μm）与噪声波动，实现精准改进。

3、用户体验导向：将NVH目标分解为“可感知价值”，例如将2000r/min工况的噪声降低3dB，用户满意度提升27%。

结语：静音竞赛背后的技术哲学

电驱动NVH的终极目标，是在动力性能、效率与声品质之间找到最优解。从电磁力的微观调控到整车的声学包裹，从算法补偿到材料创新，这场“静音革命”正推动着新能源汽车向更极致的驾乘体验进化。正如某工程师所言：“NVH工程师的使命，是让电动车的‘沉默’成为最动人的品牌语言。”
