在 HyperStudy 中使用IF判断链接的离散尺寸变量研究HS-1070
了解如何定义有条件链接的离散输入变量。
在开始之前，请将本教程中使用的模型文件从 /HS-1070/ 复 制到您的工作目录。
在本教程中，梁厚度和材料模型值用作变量。材料模型值与要使用的材料选择相关联。在本教程中，您将使用的变量包括：Shell Thickness、Young's Modulus、Poisson's、Ratio和Density。您将在本教程中使用的输出响应包括：Mass。
一、创建基本导入模板
1.启动HyperStudy。
2.在菜单栏中，单击Tools>Editor。此时将打开Editor。
3.在File字段中，打开beam.fem文件
4.在查找区域中，输入PSHELL并单击 ，直到找到PSHELL卡。
5.在与PSHELL相同的行中，突出显示PSHELL厚度的值0.002，如图1所示。
Note：在OptiStruct卡组中，卡片中的每个字段都有8个字符长。通过选择0.002和后面的三个空格来正确选择PSHELL厚度的值。
6.右键单击突出显示的字段，然后从上下文菜单中选择Create Parameter。

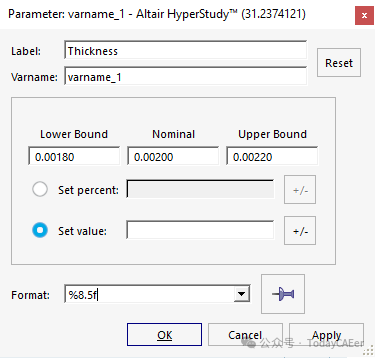

7.在Parameter： varname_1对话框中，定义Thickness参数。
a)在Label字段中，输入Thickness。
b)将上限更改为0.0022，将标称更改为0.0020，将下限更改为0.0018。
c)将格式更改为%8.5f。
d)单击OK。
8.使用表1 中提供的信息，从MAT1卡向模板文件添加另外三个输入变量。
Tip：按Ctrl激活选择器（设置为8个字符），然后单击该值，快速突出显示8个字符的字段。
表1
9.单击Save。
10.在Save Template对话框中，将文件另存为beam.tpl。
11.关闭Editor对话框。
12.在您最喜欢的文本编辑器中，编辑beam.tpl文件。
取代：
{parameter(varname_3, "Poisson", 0.30000, 0.27000, 0.33000)}
{parameter(varname_4, "Density", 7820.000, 7038.000, 8602.000)}
和：
{if (varname_2==2.1E+11)}
{varname_3=0.3}
{varname_4=7820}
{elseif (varname_2==7E+10)}
{varname_3=0.33}
{varname_4=2700}
{endif}
二、执行研究设置
1.通过以下方式开始新研究：
i.在菜单栏中，单击File>New。
ii.在功能区上，单击。
2.在Add Study对话框中，输入研究名称，选择研究的位置，然后单击OK。
3.转到Define Models步骤。
4.添加Parameterized File模型。

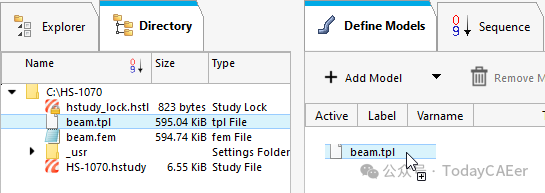

a)从Directory中，将beam.tpl文件拖放到工作区中。
b)在Solver input file列中，输入beam.fem。这是HyperStudy在任何评估期间写入的求解器输入文件的名称。
c)在Solver execution script列中，选择OptiStruct（os）。
5.单击Import Variables。从beam.tpl资源文件导入两个输入变量。
6.转到Define Input Variables步骤。
7.单击Modes选项卡。
8.对于输入变量Thickness和Young，将Mode设置为Discrete。

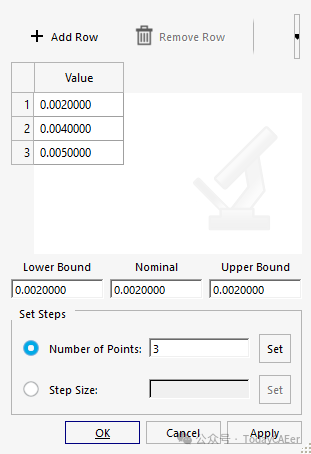

9.定义Thickness的点数。
a)在输入变量Thickness的Values列中，单击。此时将打开一个弹出窗口。
b)在Number of Points字段中，输入3。
c)单击Set。
d)将表中的值更改为以下值：0.002、0.004和0.005。
e)单击OK。
10.定义Young的点数。
a)在输入变量Thickness的Values列中，单击。此时将打开一个弹出窗口。
b)在Number of Points字段中，输入2。
c)单击Set。
d)将表中的值更改为7E+10和2.1E+11。
e)单击OK。
三、执行试运行
1.转到Test Models步骤。
2.单击Run Define。
在study Directory中创建approaches/setup_1-def/ 目录。approaches/setup_1-def/run__00001/m_1目录包含输入文件，该文件是试运行的结果。
四、创建和评估输出响应
1.转到Define Output Responses步骤。
2.从目录中，将位于approaches/setup_1-def/run__00001/m_1中的beam.out文件拖放到工作区中。
3.在File Assistant对话框中，将Reading技术设置为Altair® HyperWorks®，然后单击Next。
4.选择Single Item in a Time Series，然后单击Next。

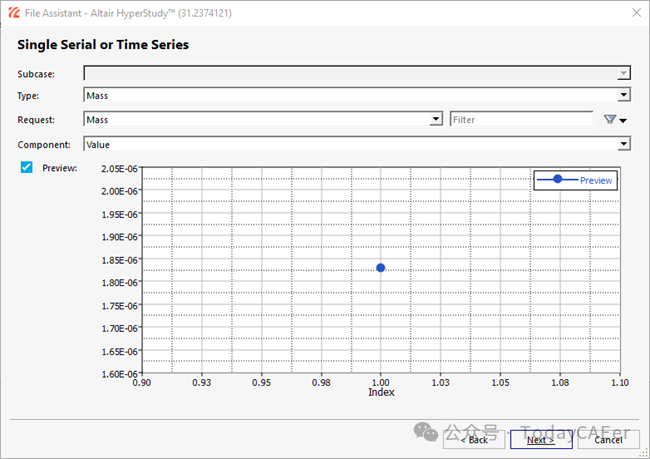

5.定义以下选项，然后单击Next。
a)将Type设置为Mass。
b)将Request设置为Mass。
c)将Component设置为Value。

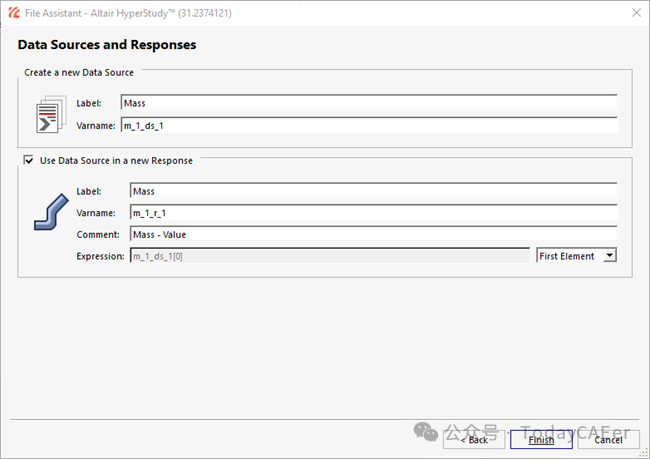

6.将输出响应标记为Mass。
7.将表达式设置为第一个Element。
Note：因为这个数据源中只有一个值，所以[0]输入到m_1_ds_1之后，从而选择数据源中的第一个（也是唯一一个）条目。
8.单击Finish。
Mass output响应显示在工作区中。
9.单击Evaluate以提取响应值。
