笔记摘录：Workbench ACT压电

1、ACT-压电可分析的类型

1）压电Piezoelectric

2）热压电Thermal-Piezoelectric

3）压阻Piezoresistivity

4）电弹性Electroelasticity

5）克里奥利力影响

6）热固耦合

7）热固-静电耦合

8）强耦合、弱耦合

静力、瞬态、模态、谐响应

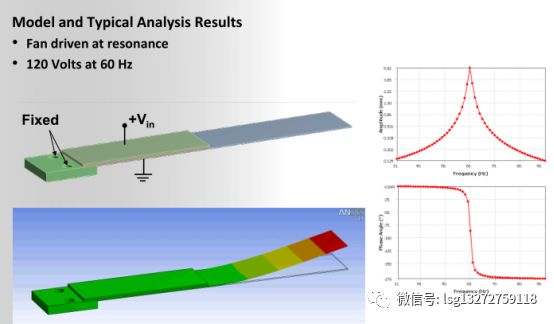

自带案例1：压电风扇：谐响应压电分析

1、描述

 Ø 压电是在压电材料中发生的结构和电场之间的耦合。

Ø 向压电材料施加电压产生位移，并且振动压电材料产生电压；

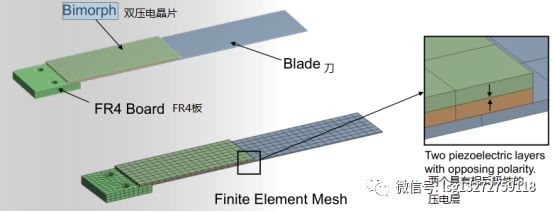

Ø 由压电双晶片驱动的刀片；

Ø 压电耦合是一些单晶的自然属性；

•石英

•铁电陶瓷（PZT）

•压电聚合物（PVDF）

Ø 在压电分析中，结构和准静电场通过压电常数[e]进行链接，即压电矩阵；

2、边界

Ø FR4圆柱孔约束；

Ø 风扇在共振时驱动；

Ø 120 V【0V-耦合面-120V】，60 H【谐响应、瞬态函数】；

3、WB步骤：

Ø 打开wbpz

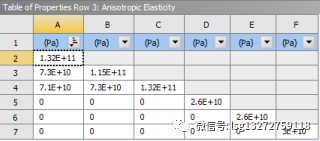

Ø 材料，新建pizeo：密度Density = 7500 kg m^-3；各向异性弹性如图：

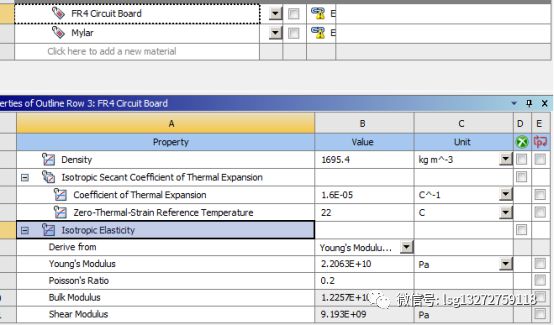

Ø FR4材料参数：

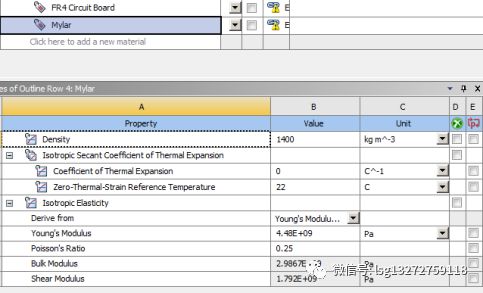

Ø Mylar材料：

Ø 打开me；分配pizeo材料（2个压电体）；【新建pezeo材料之前，打不开me】

Ø 创建一个坐标系；y轴反转；用于顶部双层晶体层的“Piezo2”体【该体要使用局部坐标系】；

Ø 有4个命名选择，分别为2压电体的顶面、底面、中间2个面、上边的压电体；

Ø 分析设置：阶数=3；

Ø 位移约束：2个圆柱孔插入displacement，xyz=0；

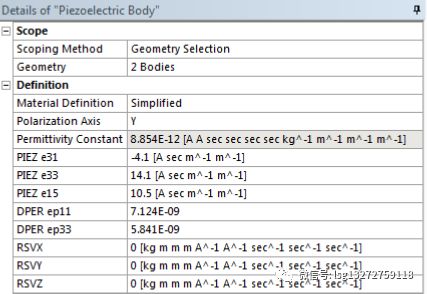

Ø 插入Insert a “Piezoelectric Body”；使用2个压电体，来定义材料参数，单位制为mks；偏振轴（polarization axis）为Y轴；

Ø 插入电压，2各体底面为0电压

Ø 插入“电压耦合”，选择中间2个面；

Ø 求解模态分析【模态不需要120V电压】；

Ø 谐响应分析

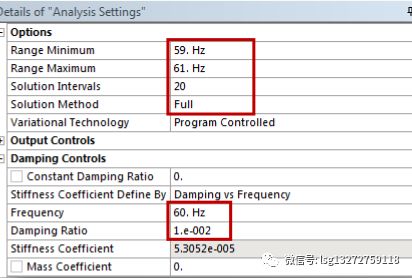

Ø 分析设置：设置频率59-61，提取20各结果，使用full方法；阻尼60HZ时1e-2；

Ø 边界：模态的边界拖入，对顶面施加115V电压；

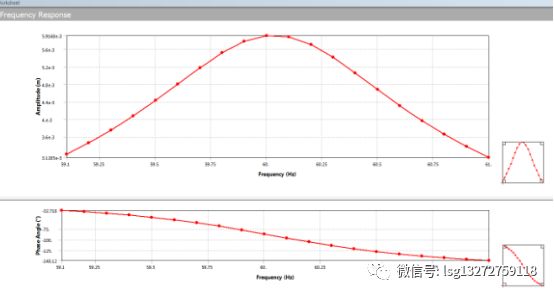

Ø 结果：Y方向的位移响应；
