Hypermesh和ANSA互相导入注意事项

Hypermesh输出的fem文件导入到ansa中，部件名字全部丢失了，这个有什么方法可以避免?

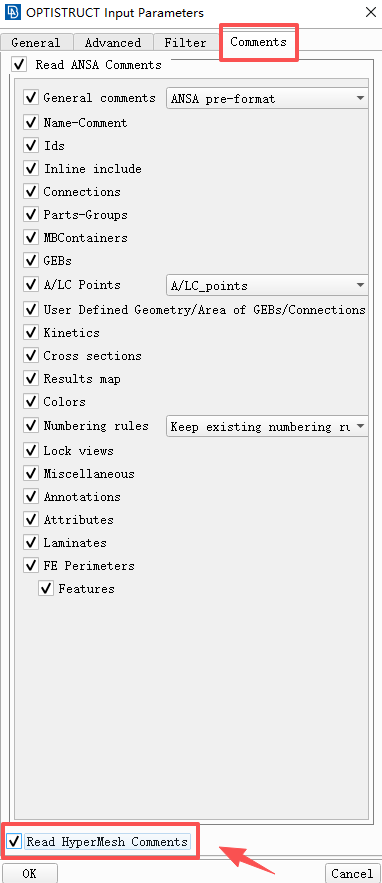

在用ANSA导入Hypermesh输出的文件时，我们需要勾上下图中的选项Read Hypermesh Comments✔

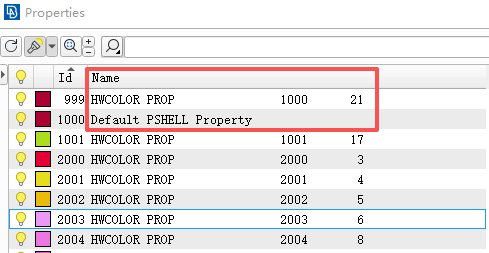

没有✔之前导入的模型PID名称如下图，可以看到名称之间有很多空格一样的字符，这明显不对，部件名字丢失了



✔上Read Hypermesh Comments选项后再次导入模型，可以看到这回的部件名字正常了



同样，在我们用ANSA导出模型到Hypermesh时，也要在Output后勾上Output as Hypermesh comments✔



今天的答疑内容到这里就结束了，觉得有用还请不要忘了点赞+转发！

本文完
