ANSA联合LSDYNA随机振动仿真流程

8月前浏览703

昨天在网上看了一个hm上操作设置dyna随机振动的教程，正好我们知识星球里也有人问我如何设置，于是就有了这篇在ANSA中设置的教程。

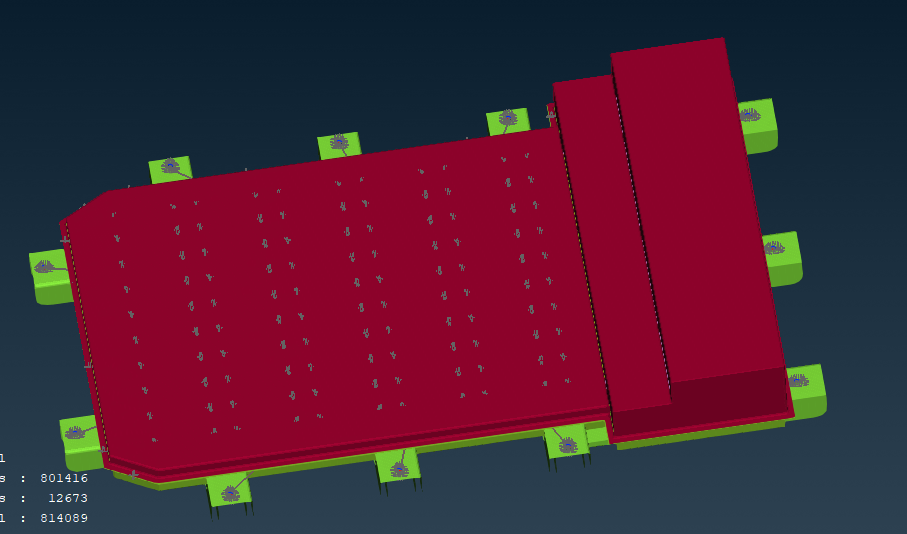

这是一个电池包模型，下面我们在ANSA的LSDYNA求解器的模块下，对他设置随机振动关键字

----------------------------------------------------------------------

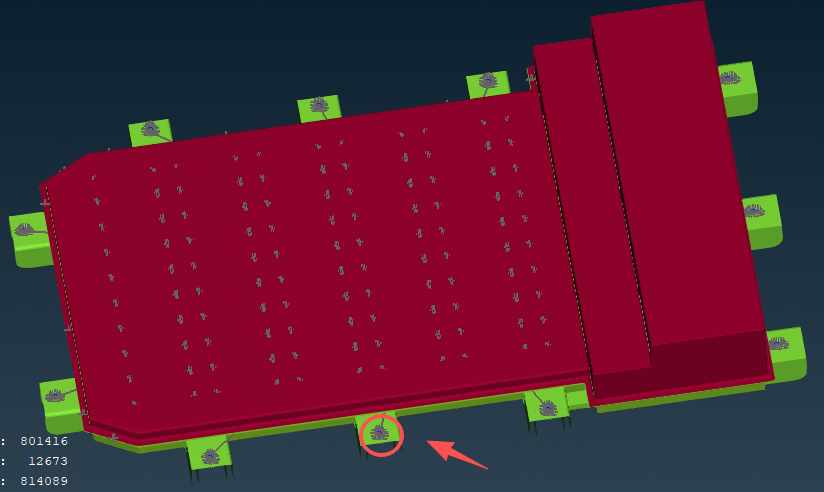

第一步，我们把他四周的吊挂点做一个set，再用boundary约束其六个方向的自由度

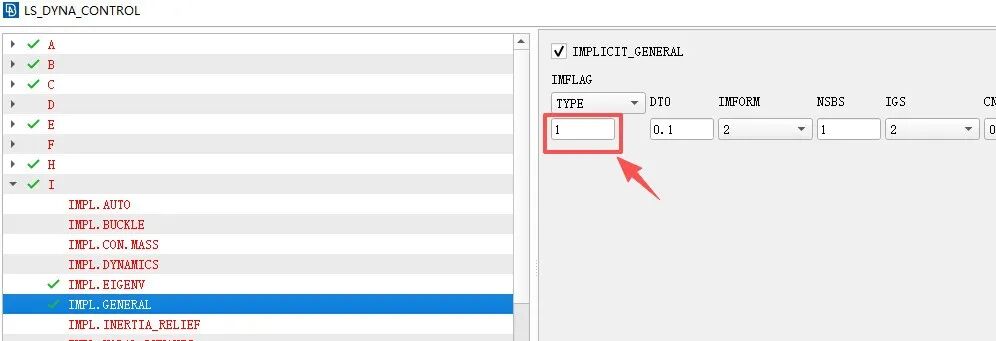

第二步，我们在控制卡片里把它的隐式计算的开关打开，IMFLAG设置1

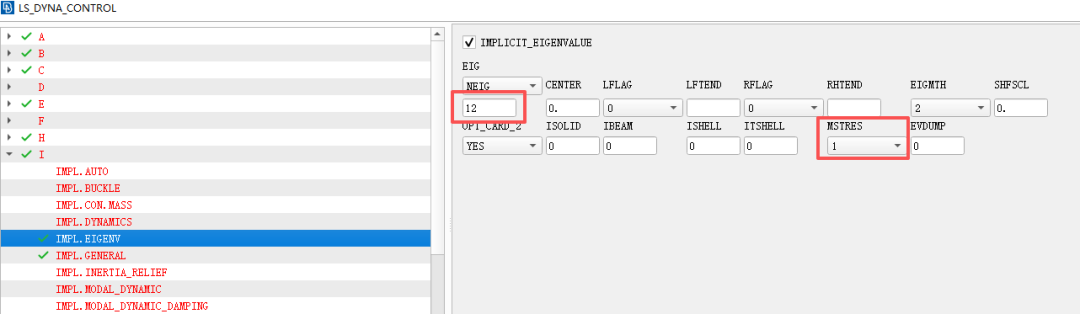

第三步，设置模态计算的阶数，这里NEIG设置计算前12阶，由于随机振动的应力是根据模态的应力来进行统计，所以这里MSTRES要把应力输出打开

第四步，设置随机振动卡片，下面是重要的关键词解释

FNMIN&FNMAX:输入最小频率和最大频率5-200

DAMPF:全局阻尼0.02

VAFLAG:随机振动类型选择1，基于加速度的振动类型

METHOD:计算方法选择0，LSDYNA的默认方法

UNIT：选择4，单位制为mm-ton-s

VAPSD:选择1，输出功率谱密度曲线

VARMS:选择1，RMS值输出

NPSD:有多少个功率谱密度曲线激励，一般默认一个

SID_1:选择之前约束的悬挂点的set

STYPE_1:选择1，为Node_Set

DOF_1:选择激励方向，3为Z正方向激励

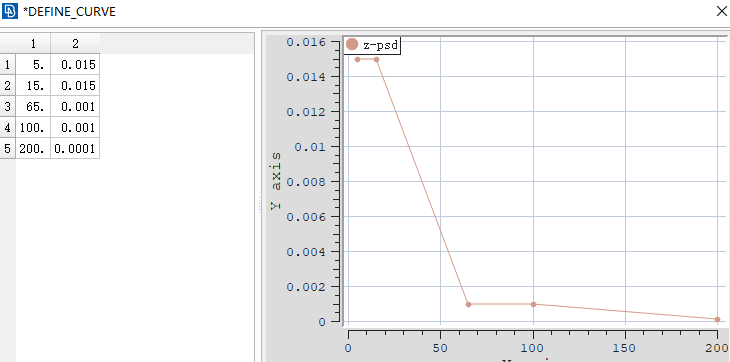

LCPSD_1:为功率谱密度PSD曲线，如下图（仅供参考）

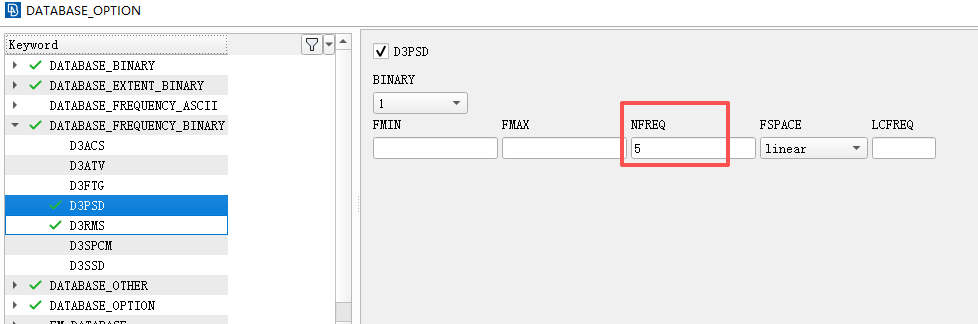

下面对于Database的输出设置，NFREQ输出功率谱密度个数,D3RMS设置1，输出二进制文件

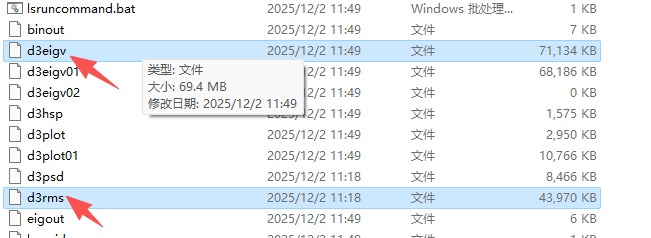

最后使用双精度计算，结果文件里会有这两个文件，d3eigv是我们的模态计算结果，d3rms是我们的随机振动的应力结果

今天的分享就到这里，有帮助的话还请点个赞。
