新能源汽车永磁同步电机：空载与负载工况下的振动噪声差异解析
永磁同步电机(PMSM)作为新能源汽车的核心驱动部件，其振动噪声(NVH)性能直接影响着整车的驾乘体验。然而，许多车主和工程师都注意到，电机在空载和负载工况下表现出的振动噪声特性存在显著差异。本文将深入剖析这些差异背后的机理，并探讨优化方向。
电磁激励差异：从简单到复杂的力波演变
在空载工况下，电机电流较小甚至为零，电磁力主要由永磁体磁场与定子齿相互作用产生。此时径向电磁力波幅值较低，但由于永磁体磁场固有的空间谐波特性，某些特定频率的电磁力可能与定子结构的固有频率接近，容易激发共振现象。山东理工大学的研究表明，空载时定子齿部和轭部的磁感应强度在0.84T到1.67T之间，径向气隙磁密谐波特征较为简单。
而当电机进入负载工况后，情况发生显著变化。电流增大导致电流谐波与永磁体磁场的相互作用增强，电磁力波幅值显著升高。特别是转矩脉动和齿槽转矩波动加剧，会引起更强烈的振动噪声。研究发现，负载工况下电机的磁力线密度明显增大，最大达到0.0211Wb/m，这直接导致径向电磁力比空载时更大。8极48槽与8极36槽电机的对比研究也证实，负载时电磁力谐波含量增加，尤其是分数槽电机(如8极36槽)会出现比极数更低阶次(如4阶)的电磁力，更易引发强烈振动。
结构响应的动态变化：从共振风险到刚度衰减

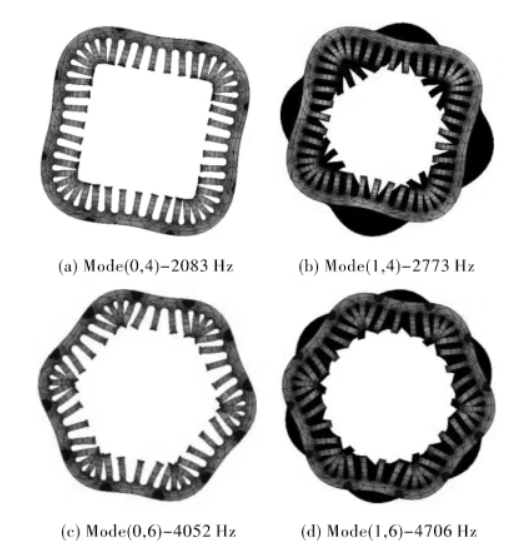

空载时，电机的结构响应特性主要取决于其原始设计状态。定子结构的前几阶模态频率(如前6阶)通常较低，如果电磁力频率与之匹配，即使力幅较小，也可能因共振效应而放大振动。通过Ansys/Modal软件分析可以发现，从二阶到六阶的固有频率分布对预测共振风险至关重要。
负载工况则引入了更多复杂因素。首先，电磁饱和效应可能导致结构刚度局部变化；其次，绕组发热会使材料弹性模量下降，进一步降低整体刚度；最后，冷却系统(如水冷结构)的流固耦合作用也会影响模态特性。这些因素共同导致固有频率发生偏移，使原本不匹配的激励频率可能落入新的共振区，放大噪声问题。研究表明，冷却水流固耦合作用会降低电机各阶径向模态频率，且不同冷却水道结构对频率偏移的影响程度不同。
多维因素的叠加效应：从单纯机械到复合激励
空载时，电机的振动噪声源相对简单。机械振动(如轴承轻微异响、转子微小不平衡)可能占主导地位，但由于激励能量较小，总体噪声水平通常较低。此时噪声频谱往往表现为高频开关噪声为主，这与PWM开关频率较高、电流谐波较少的特性相关。
负载工况则呈现完全不同的场景。一方面，轴承动态载荷因电磁力增大而显著增加；另一方面，高速运行时冷却风扇产生的气动噪声(如湍流噪声)会叠加到总噪声中。特别是电流增大后，5次、7次等低次谐波含量增加，如果控制策略(如矢量控制参数)未优化，会引入明显的低频转矩波动，进一步恶化振动噪声表现。测试数据显示，8极36槽电机在负载时会在24倍频3500Hz、32倍频3500Hz等频点出现明显的噪声峰值。
优化方向：从单一改进到系统协同
针对负载工况下振动噪声加剧的问题，需要采取多维度协同优化策略：

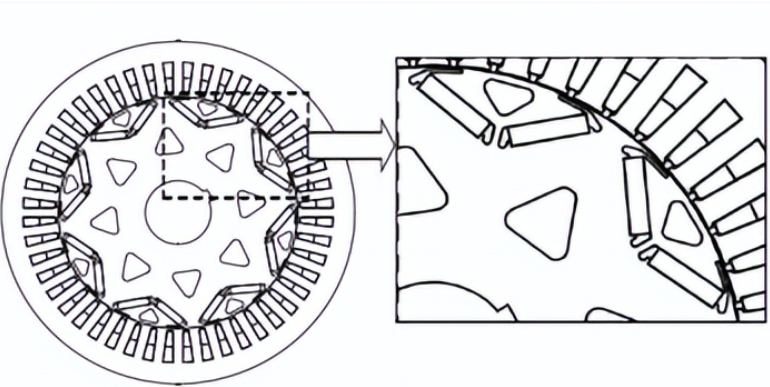

1. 电磁设计优化：采用转子分段错极和非均匀气隙结构可有效削弱径向电磁力；合理选择极槽配合(如优先选用8极48槽而非8极36槽)能避免低阶力波；定子齿肩角弧化等精细化调整也能显著改善振动噪声特性。
2. 结构模态匹配：通过增加机壳厚度、优化冷却水道结构(如采用轴向Z字型水道)可以提高径向模态频率；同时需考虑冷却水流固耦合效应的影响，尽量降低其对模态频率的负面影响。
3. 控制策略升级：采用谐波电流抑制技术，如空间矢量PWM(SVPWM)和模型预测控制(MPC)，可有效降低电流谐波；直接转矩控制(DTC)则能快速响应转矩变化，抑制转矩波动。
4. 材料与工艺改进：选用高阻尼壳体材料吸收振动能量；提高转子动平衡精度；严格控制轴承安装工艺，确保同轴度。

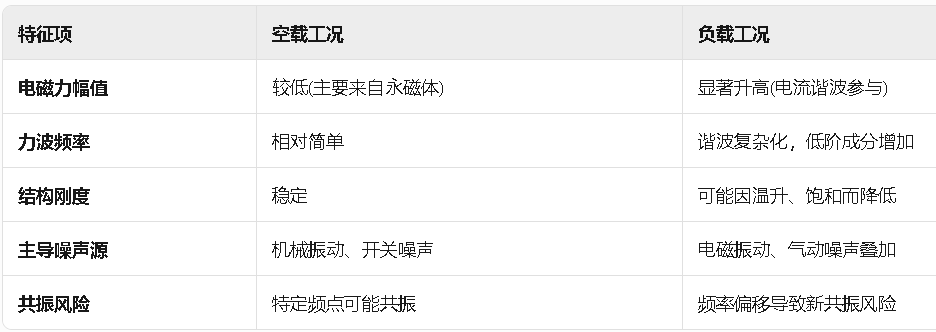

表：永磁同步电机空载与负载工况振动噪声主要差异对比
随着新能源汽车向更高性能、更舒适驾乘体验发展，永磁同步电机的NVH优化将成为核心竞争力之一。通过深入理解空载与负载工况的差异机制，采取针对性优化措施，必将推动电动汽车静音技术达到新的高度，为用户带来更加宁静、舒适的出行体验。
