使用FRF应力和载荷的功率谱密度与频率的关系（PSD）进行随机疲劳分析
在本教程中，您将：
·将模型导入HyperLife
·检查FE结果文件是否包含带有单元应力的频率响应函数（FRF） SUBCASE
·选择具有Random（Input PSD with FRF） 加载类型的SN模块并定义其所需参数
·创建并指定Material
·使用输入PSD创建随机疲劳事件
·评估和查看结果
一、导入模型
1.从主页工具的文件工具组中，单击Open Model工具。

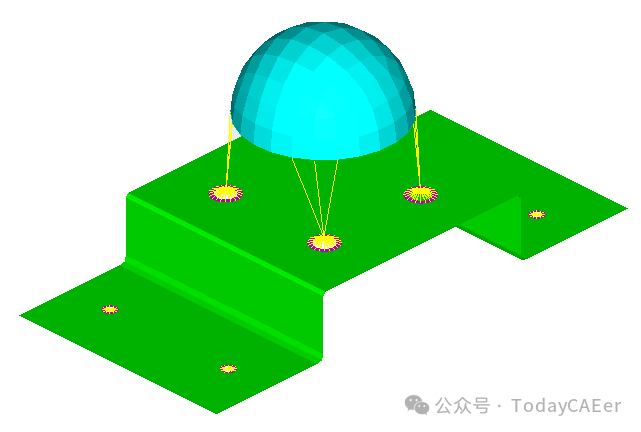

2.在Load model and result对话框中，浏览并选择HL-1090\Antenna_Vibration_Fatigue.h3d作为模型文件。
System Load Result字段将自动填充。在本教程中，模型和结果使用相同的文件。
3.单击Apply。
Tip：通过将.h3d文件从Windows Browser拖放到HyperLife建模窗口中，快速导入模型。
二、检查FE结果文件是否包含具有单元应力的频率响应函数SUBCASE
1.在Results Browser中，单击第二个下拉菜单并选择Subcase 1（Load_X）。如果Results Browser未打开，请单击菜单栏中的View**>**Browser。
2.在View Controls工具栏中，单击。Contour面板打开。
3.从面板区域中，从第一个结果类型下拉菜单中选择Element Stresses（2D & 3D）（t）（c）。
4.从第二个Result type下拉菜单中选择XX。
5.单击Apply。模型已绘制云图。
6.在模型视窗中观察单元应力图解。
7.从Results Browser的第二个下拉列表中选择Subcase 2（Load_Y）。
8.在模型视窗中观察更新后的单元应力图解，然后在面板区域中选择Clear Contour。
9.退出Contour面板。
三、定义疲劳模块
1.单击SN工具。
SN工具应该是选定的默认疲劳模块。如果不是，请单击疲劳模块图标旁边的箭头以显示可用选项的列表。

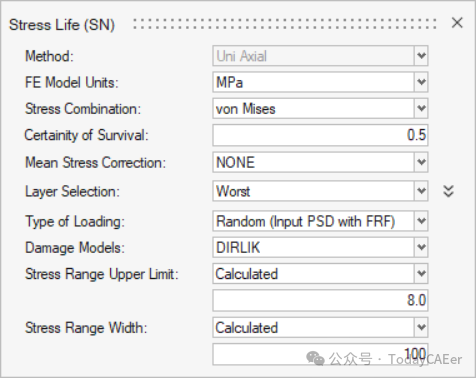

2.定义SN配置参数。
a)选择Uni Axial作为方法。
b)选择MPa作为FE模型单位。
c)输入一个值0.5作为生存确定性。
d)选择NONE作为平均应力连接。
Note：仅当要在事件中添加staticSUBCASE时，才应用均值应力校正。
e)选择Worst作为图层选择。
f)选择Random（Input PSD with FRF）作为加载类型。
von Mises被自动选为应力组合。
Note：对于SN模块的随机疲劳，Abs Max Principal也可以从下拉列表中找到。对于EN，仅支持von Mises应力组合。
g)接受默认的随机响应值。
应力范围上限（计算）：计算应力范围的上限。这被计算为2RMS应力因子（默认因子= 8）。RMS应力是从随机响应SUBCASE输出的。感兴趣的应力范围受上述计算的应力的限制。在随机疲劳损伤计算中，不考虑超出计算值的任何应力。上限应力范围也可以通过User Input选项直接输入。
应力范围宽度（计算）：计算计算概率的应力范围的宽度。默认值为100，第一个bin从0.0开始到计算的宽度。应力范围的宽度计算为应力范围的上限/ 应力范围宽度（计算）。应力范围宽度也可以通过User Input选项直接输入。
3.退出对话框。
四、指定Material
1.单击Material工具。
2.激活Plate旁边的复选框。
3.选择Material。
a)单击Material DB选项卡。
b)在Search字段中，输入189并按Enter。
c)从搜索结果中，右键单击Steel 1005、HR Sheet、Su = 359.0（189），然后从上下文菜单中选择Add以分配材料列表。

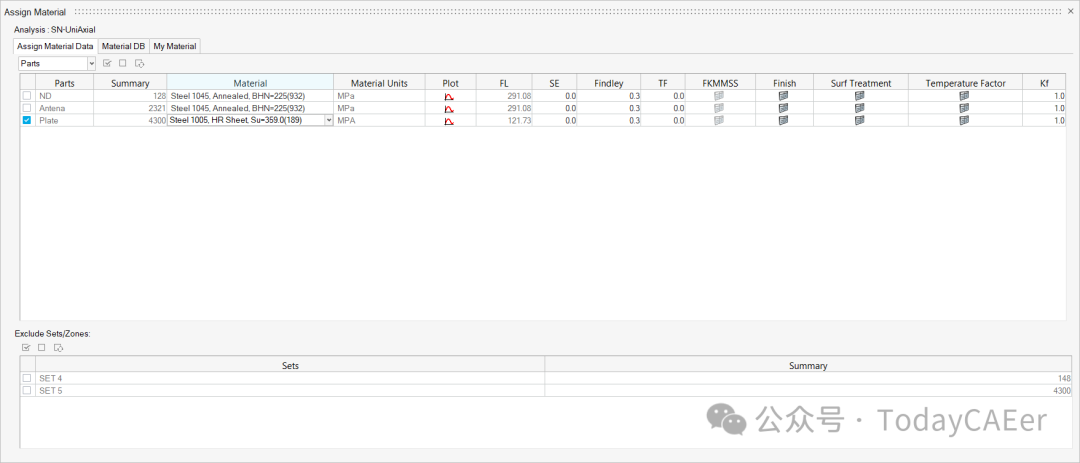

4.返回到Assign Material Data选项卡。使用Material下拉菜单，为Plate选择Steel 1005、HR Sheet、Su = 359.0（189）。
Material列表中填充了从Material数据库和我的Material中选择的Material。
5.退出对话框。
五、创建随机响应事件

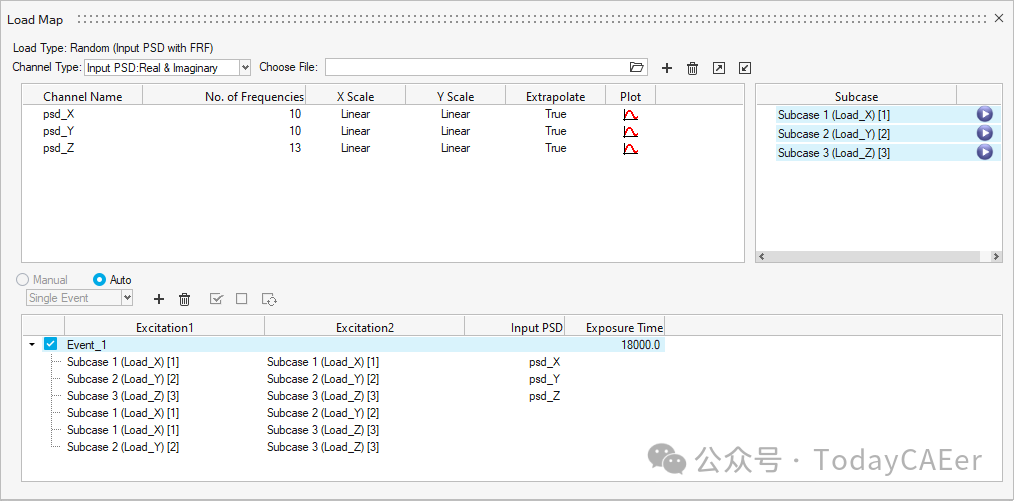

1.单击Load Map工具。
2.从对话框顶部的通道类型下拉菜单中，选择Input PSD：Real & Imaginary。
3.加载PSD与频率数据（输入PSD，用于缩放FRF应力）。
a)单击 Choose File字段并浏览psd_X.csv、psd_Y.csv和psd_Z.csv。
b)单击 以添加Load Case。
4.Optional：单击 可查看载荷图。
5.选择Subcase 1（Load_X）、Subcase 2（Load_Y）和Subcase 3（Load_Z）。
6.在对话框的下半部分，单击 以创建Event_1标题。
SUBCASE 1、SUBCASE 2和SUBCASE 3的可能相关性列在事件下。
7.选择三个psd文件，然后将它们拖放到Event标头中。
Note：计算中不考虑任何空白相关性。
将创建以下对：
a、具有psd_X的SUBCASE 1
b、具有psd_Y的SUBCASE 2
c、具有psd_Z的SUBCASE 3
其余的相关性留空。
8.激活Event_1复选框。
9.将事件的Exposure Time设置为18000。
10.退出对话框。
Note：如果要应用Mean Stress校正，如果结果文件中存在static子情况，则会在Subcase窗口中列出，并且可以将其拖放到事件中（不需要配对通道）。
六、评估和查看结果
1.在评估工具组中，单击Run Analysis工具。

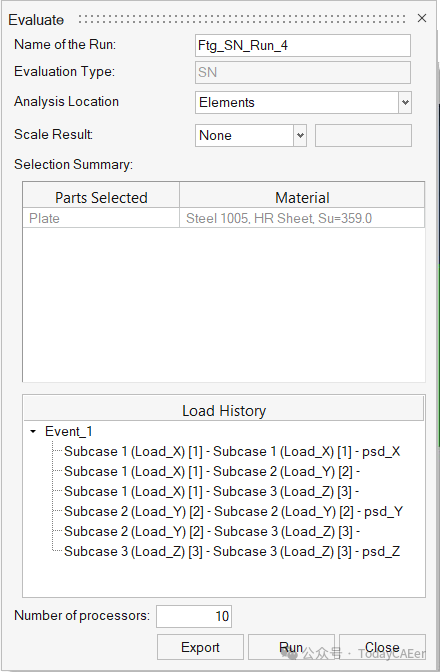

此时将打开Evaluate对话框。
2.Optional：输入运行的名称。
3.单击Run。
结果文件将保存到主目录，并打开Run Status对话框。
4.运行完成后，单击View Current Results。

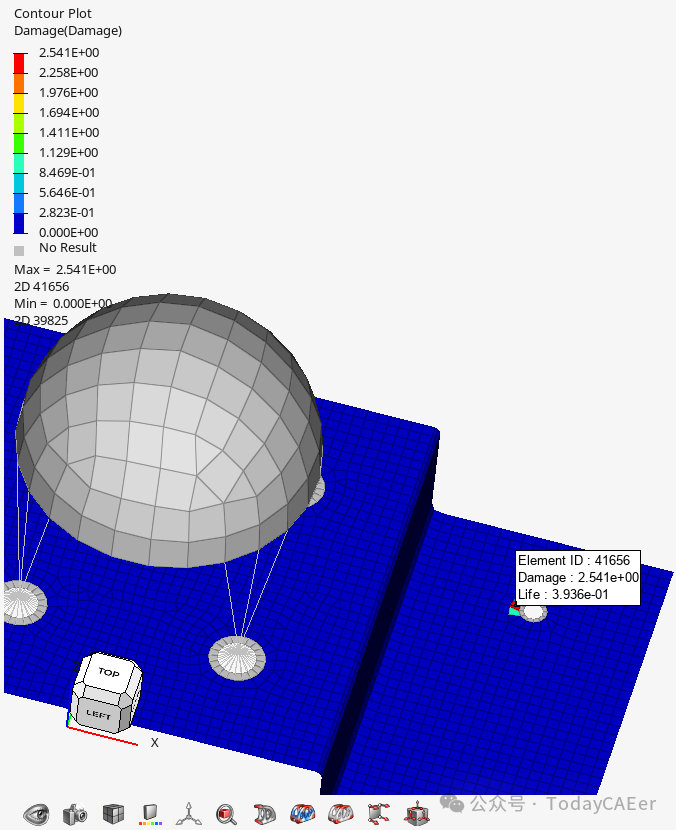

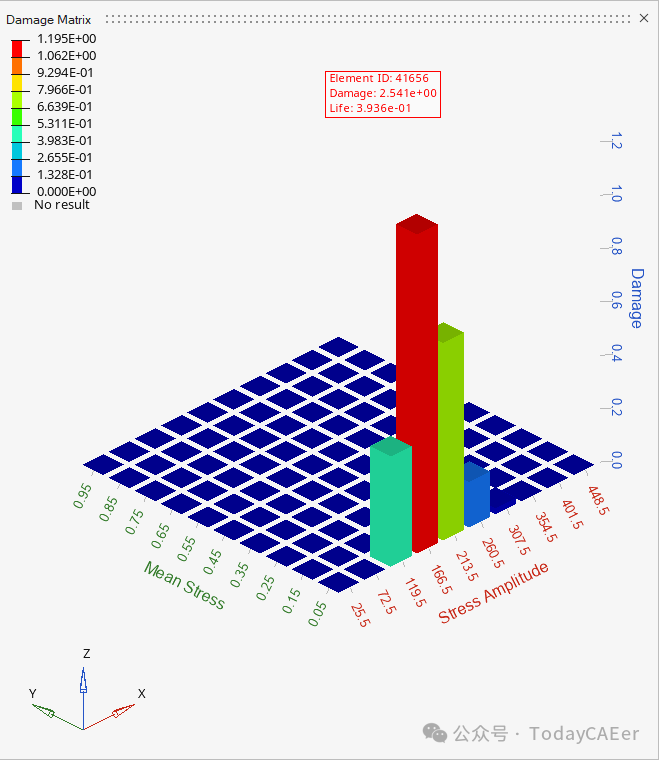

5.使用Results Explorer可视化各种类型的结果。
