【Thermal Desktop】如何读取热模型中任意点的温度（热敏电阻测量模拟）

作者 | 奎哥

编辑 | Tsinglin

首发 | CFD学习与应用（ID:CAE_er）

前言

为了实现对航天器热状态的监测，热控设计中往往会在航天器对温度敏感结构/组件上布置温度测点。常用的温度监测传感器一般选用热敏电阻。

在Thermal Desktop中进行主动控温模拟时，往往需要采用热敏电阻采集温度作为闭环控制输入，但是Thermal Deskop中默认常规的温度传感器选择方法是通过节点温度，或者某个实体的平均温度作为控温传感器输入，这样很难准确模拟实际控温过程。

实际上，作为一个专业的航天器热分析软件，Thermal Desktop中集成了温度测量模块，用于实现任意点温度数据读取，并且可以考虑热敏电阻本身热容引入的温度迟滞效应，准确模拟热敏的实际在轨温度采集效果。

下面小编通过一个简单案例进行演示，希望对大家有所帮助！

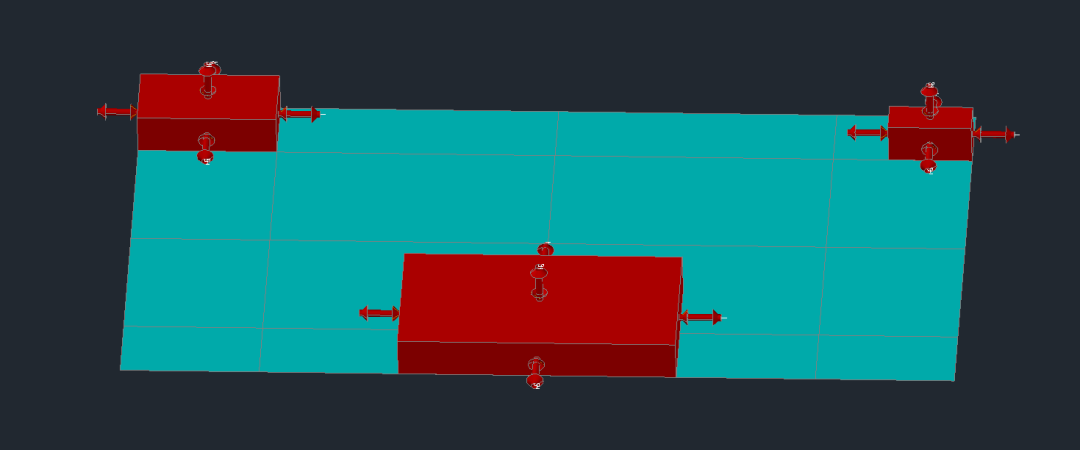

案例描述：辐射环境冷黑背景，三个单机和散热板干接触，对三个单机施加Heater将单机温度控制在想要的温度，对散热板不同部位进行温度测量。热模型如图所示

1.单机Heater设置本案例略过，具体参见【Thermal Desktop】如何查看主动温控的功率和占空比这篇文章。

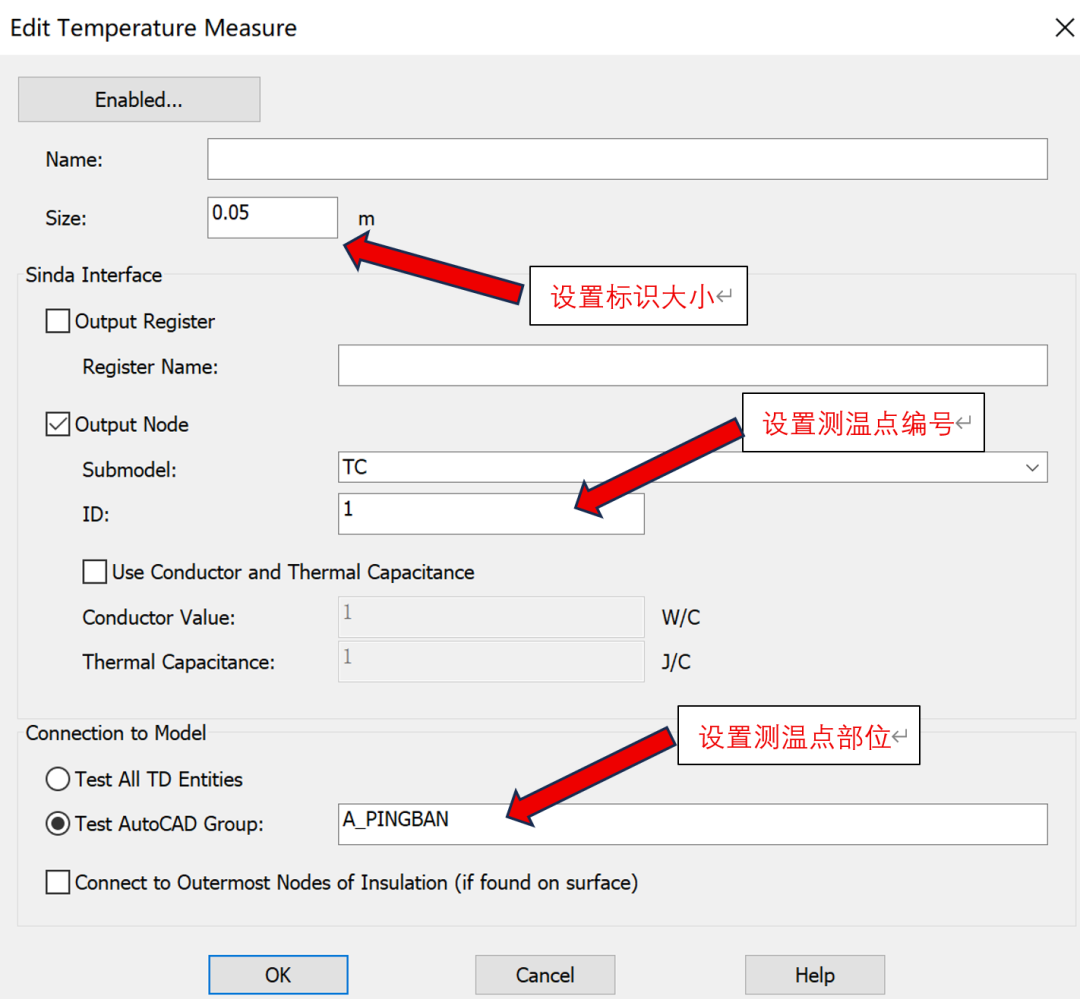

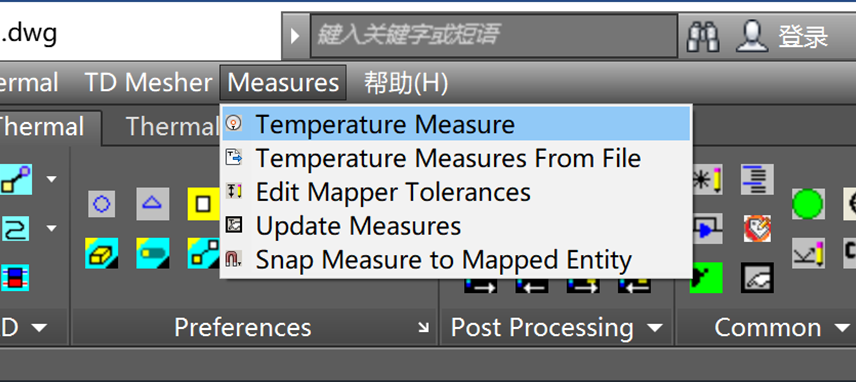

2.测温点设置，如下图，选项卡选择【温度测量】，一次设置标识大小、温度点编号及测试点位置坐标

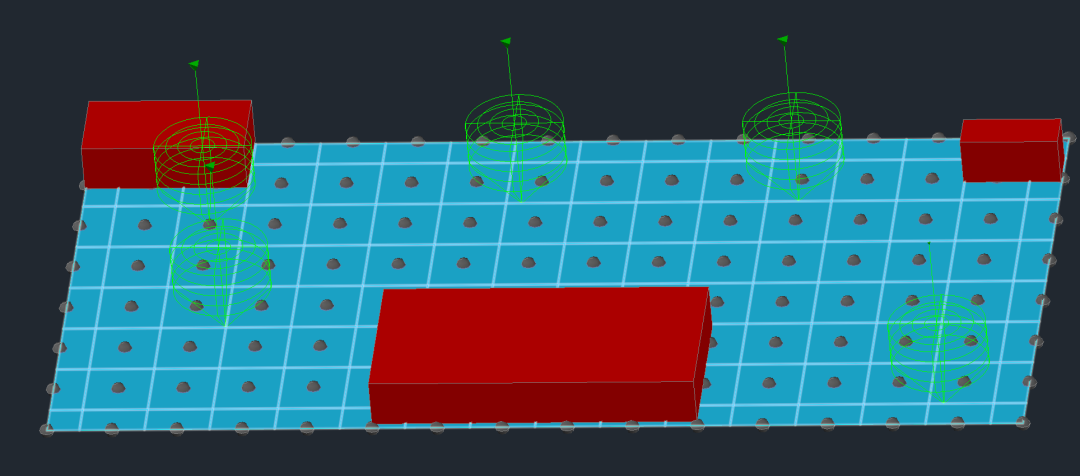

3.设置完后测温点（绿色线框）如图所示，可以看出测温点的位置比较随意，不用点对点，在模型较大，网格点较少时，热试验中对应部位的热敏电阻没有网格点也可以测量，可以方便后续热模型的修正。

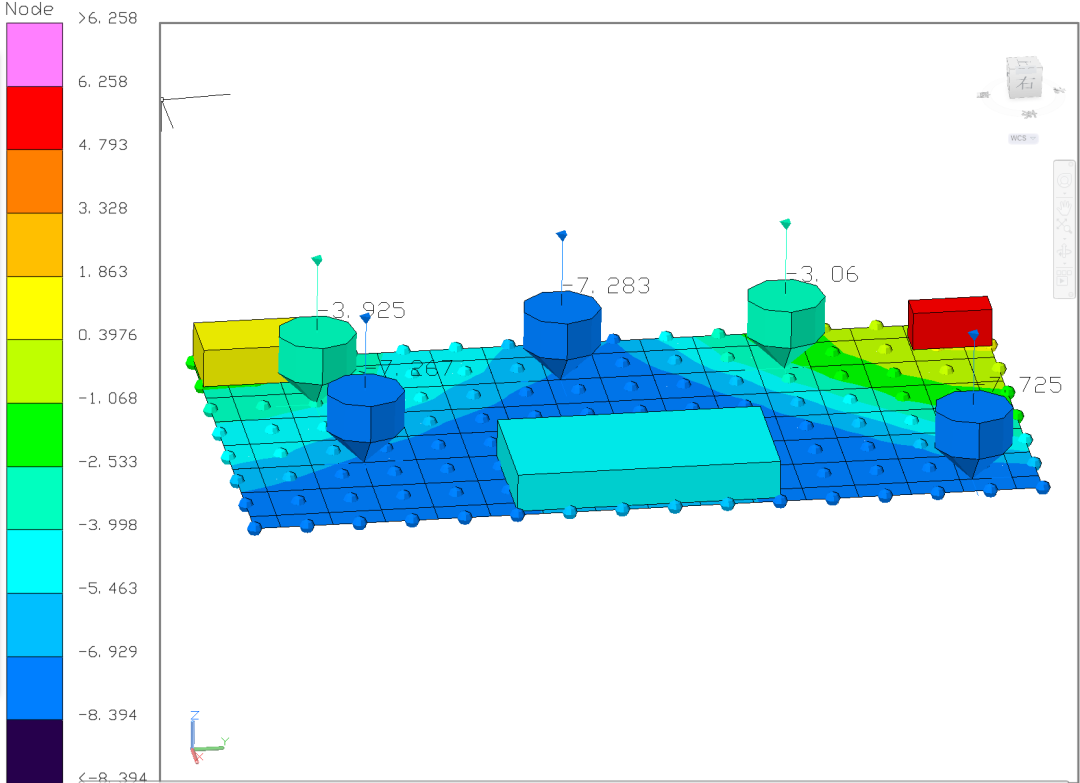

4.温度云图如图所示

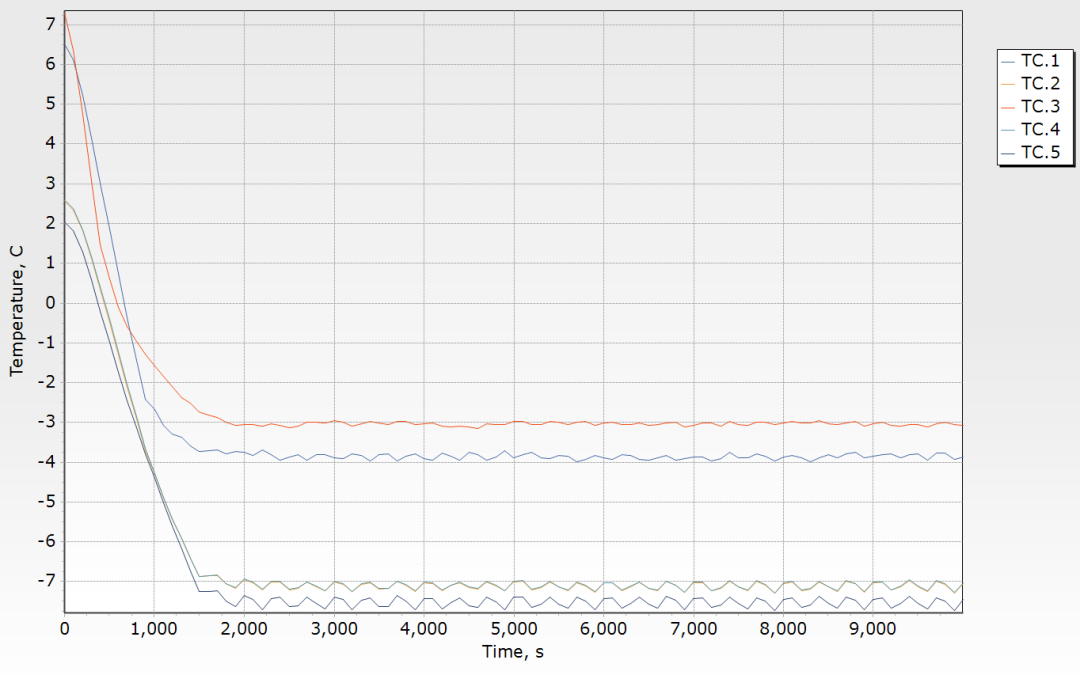

5.测温点曲线如图所示，当热模型修正时，参考的测温点往往几十上百个，通过设置测温点编号和热试验用热敏电阻编号一一对应，可同时导出所有测点温度，用于和真实热敏电阻温度比较。

小结

热试验中热敏电阻往往由硅橡胶覆盖，有一定热容，对测温点有一定影响，有兴趣的小伙伴可以探索下TD中带热容测温点的设置。
