车辆怠速冷却模块电子风扇运转对方向盘振动的优化

一、问题背景：方向盘抖动为哪般？

二、追根溯源：振动从何而来？

• ••

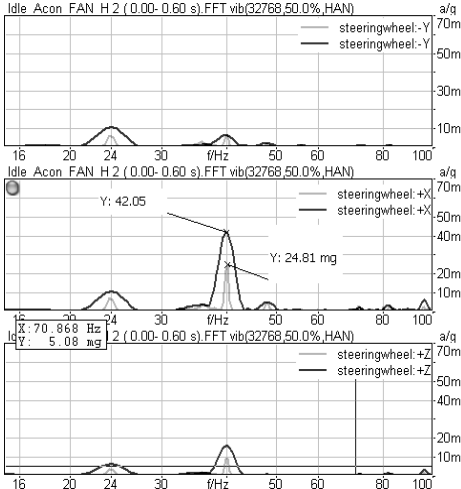

  电子风扇高速运转频率为40.5Hz，与方向盘固有频率（35.2Hz）未共振，但振动通过支架传递至车身，最终导向方向盘。




• ••

  原车风扇动不平衡量超标（35.2g·mm），虽符合国标，但超出设计限值（≤20g·mm）。




三、解决方案：三步优化法

1. 优化激励源：更换低动不平衡风扇

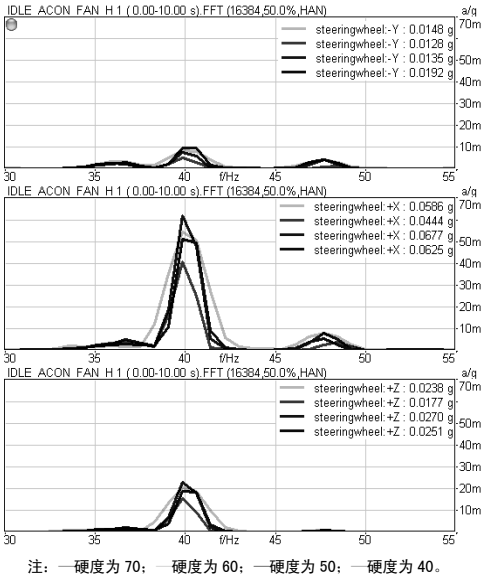

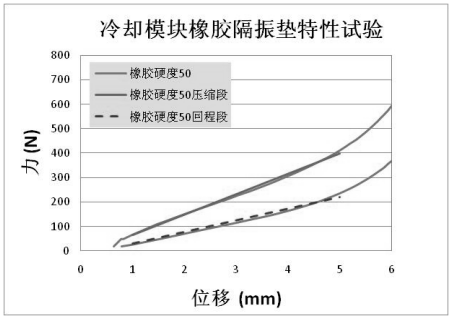

2. 优化传递路径：调整隔振垫硬度

3. 关键创新：改变支架与隔振垫配合关系

四、成果验证：数据说话不止

• ••

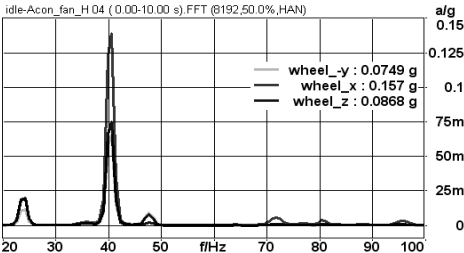

  原车配置：振动幅值140mg




• ••

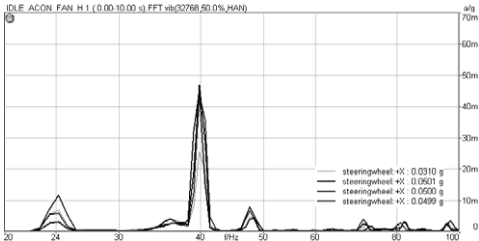

  新方案（低动不平衡风扇+40HS隔振垫+间隙配合）：振动幅值25mg





五、经验启示：汽车NVH优化指南

1. 1.1.

   激励源控制：严格管控风扇动不平衡量，从源头减少振动。




2. 2.2.

   传递路径优化：选择更低硬度的隔振垫（如40HS），有效衰减振动。




3. 3.3.

   结构设计创新：支架与隔振垫采用间隙配合，简单改动，效果显著。
