CATIA螺栓&螺母自动装配

10月前浏览433

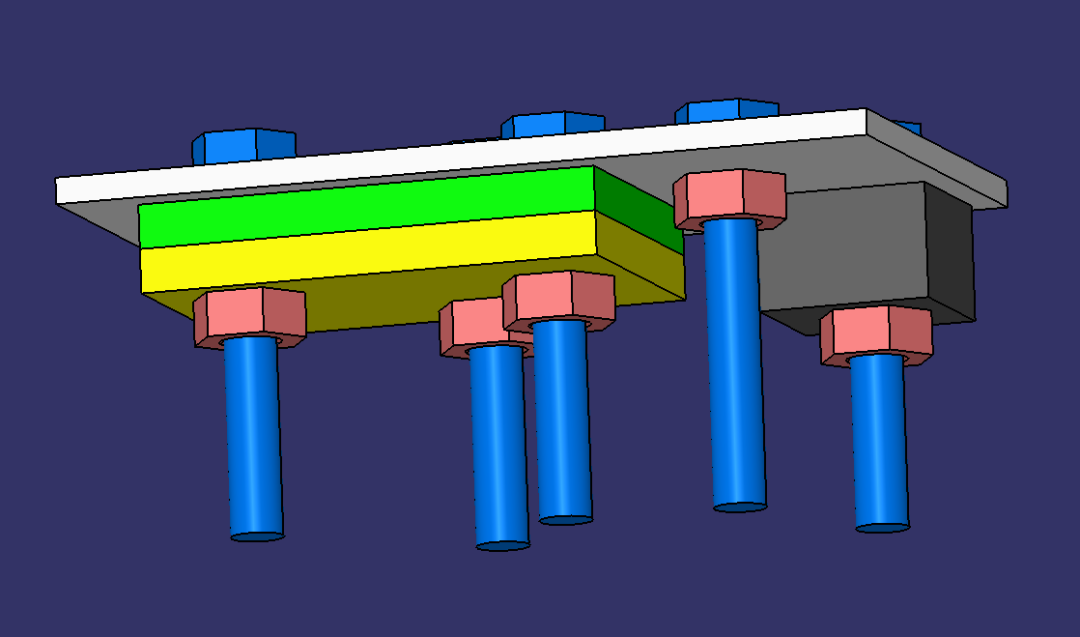

首先，通过一段视频展示一下最终效果：

然后，我们从年初的一篇爆款文章说起：

在这篇文章里，我们详细讲解了螺栓自动装配的实现思路，即：

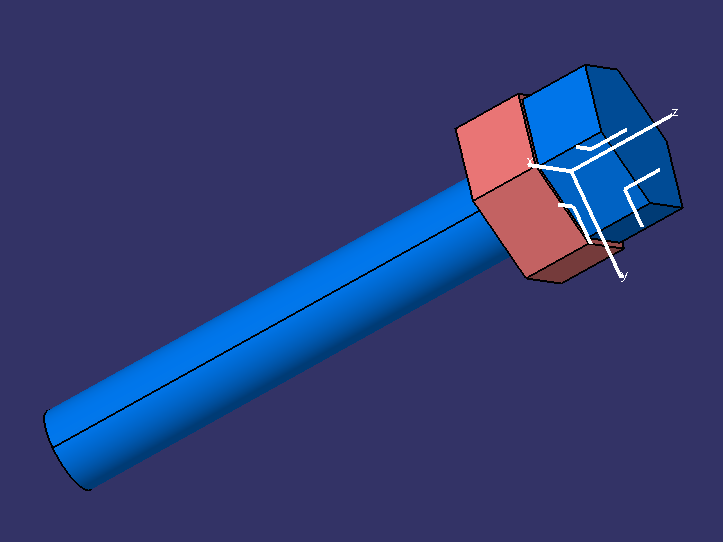

1. 获取孔的中心点与轴向向量信息，从而构造一个轴系；

2. 改变螺栓实例的position信息，使其与上述构造的轴系重合；

3. 借助Deepseek编写上述功能对应的代码。

而下一步，实现与每根螺栓配套的螺母的自动装配，似乎并没有那么简单。因为即便螺栓的长度固定，但它“穿过几个件”这件事是不确定的。

如果是现实中装配，很简单，我们直接从每根螺栓的末端开始拧，拧到螺母碰到第一个零件为止，就完成了装配动作。

相比之下，CATIA软件里螺栓和螺母的初始定位关系，更多会是下面这种。

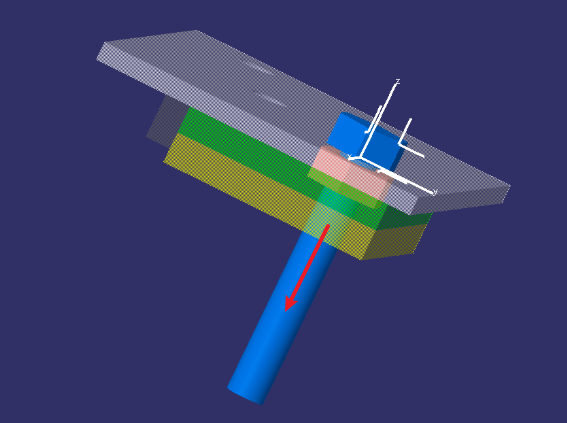

所以，我们不妨把思路反过来：让螺母从初始位置沿着螺栓的轴向移动，逐渐远离螺栓头，直到它刚好与螺栓以外的零件不干涉（图中黄色件）。

这个思路在现实中是无法实现的，毕竟两个实体在空间中无法重叠。但是对于软件来说，刚刚好！

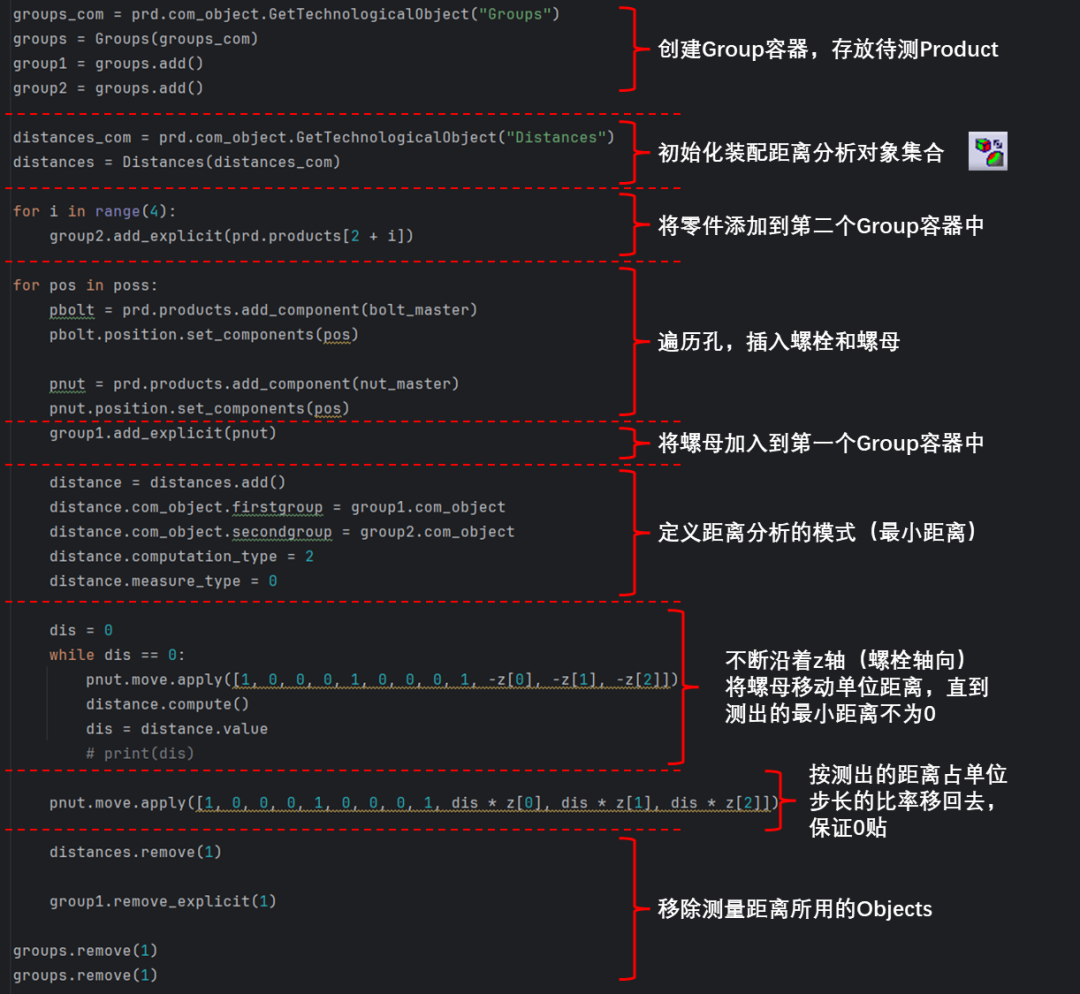

那么基于上述思路，我们就可以写出对应的二次开发代码。下图为关键代码及注释：

最后，文章开头视频中展示的案例，对应的完整源码已经上传至我们的Pycatia课程学习群的群文件，报名学习《pycatia二次开发》课程，即可白嫖大量案例源代码，包括但不限于本文的“螺栓螺母自动装配”，“CATIA与Deepseek结合”，“一键批量投图”等！
