峰均比的计算与仿真

9月前浏览523

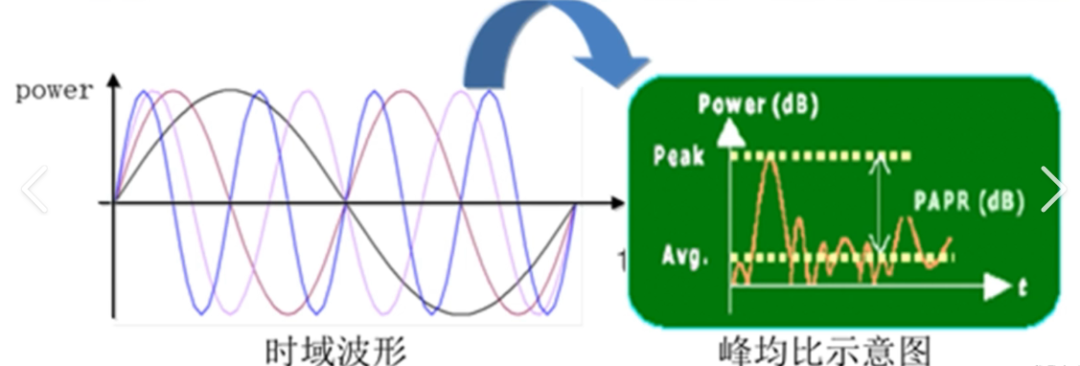

峰均比(Peak-to-Average Power Ratio, PAPR)是通信系统中一个重要的性能指标,特别是在多载波系统(如OFDM)中。PAPR定义为信号的最大峰值功率与平均功率的比值,通常用分贝(dB)表示。

一、峰均比的计算方法

1. 基本定义与公式

峰均比定义为峰值功率平均功率的比值:

PAPR=max{∣x(t)∣2}/E{∣x(t)∣2}

其中:

x(t) 为信号波形

分子是信号瞬时功率的最大值

分母是信号平均功率(期望值)

电压域的峰均比(波峰因素 Crest Factor, CF):

功率域PAPR与电压域CF的关系为:PAPR=CF2

2. 常见信号的峰均比计算

(1) 确定性周期信号

正弦波:CF=2≈1.414,PAPR=2(即3 dB)

方波:取决于占空比,50%占空比时与正弦波相同(PAPR=2);25%占空比时PAPR=4(即6 dB)

恒包络调制信号:如理想FSK,PAPR = 0 dB

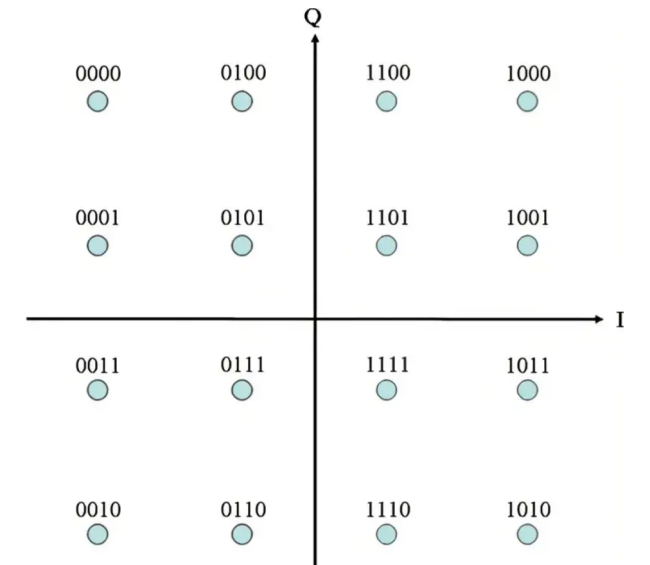

QAM信号:如16QAM

(2) 随机信号(高斯白噪声)

噪声的峰值是概率性的,通常取99.9%概率区间对应的幅度作为统计峰值:

PAPR≈6.6(约8.4 dB)

这是基于高斯分布6.6倍标准差(σ)对应的概率区间

(3) OFDM多载波信号

理论最大峰均比随子载波数N线性增长:

PAPRmax=10log10(N)(dB)

当N较大时,信号近似高斯分布,实际PAPR需用统计方法分析

统计量为CCDF

为了评估PAPR性能,通常绘制CCDF曲线,即PAPR超过某个门限值的概率。

CCDF曲线横坐标为PAPR值(dB),纵坐标为概率(PAPR>门限)。

在MATLAB中仿真PAPR的步骤如下:

生成信号 :例如,生成OFDM信号或其他需要分析PAPR的信号。

计算每个符号的PAPR :对于每个生成的信号符号,计算其瞬时PAPR。

统计多个符号 :通过生成大量的信号符号,统计PAPR的分布,通常用互补累积分布函数(CCDF)表示。

OFDM信号生成 :

生成随机的QAM符号。

进行IFFT变换得到时域信号。

可以添加循环前缀(但在PAPR计算中,循环前缀通常不包括在内,因为它不改变峰均比)。

PAPR计算 :

对于每个OFDM符号(去掉循环前缀后),计算其峰值功率(即最大的瞬时功率)和平均功率。

然后计算该符号的PAPR。

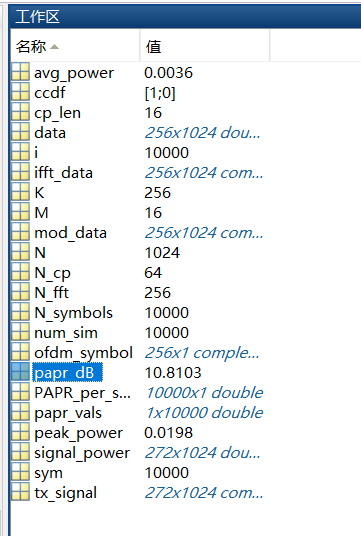

% 参数设置

N = 1024;          % OFDM符号数

K = 256;           % 子载波数

M = 16;            % 调制阶数(如16-QAM)

cp_len = 16;       % 循环前缀长度



% 1. 信号生成

data = randi([0 M-1], K, N);          % 随机数据

mod_data = qammod(data, M);           % QAM调制

ifft_data = ifft(mod_data, K);        % IFFT变换

tx_signal = [ifft_data(end-cp_len+1:end,:); ifft_data]; % 加循环前缀

% 2. 峰均比计算

signal_power = abs(tx_signal).^2;                     % 瞬时功率

papr_dB = 10*log10(max(signal_power(:)) / mean(signal_power(:)));

% 3. 统计分析(CCDF)

num_sim = 10000;  % 仿真次数

papr_vals = zeros(1, num_sim);

for i = 1:num_sim

    % 重复上述过程...

    % 记录每次的PAPR值

end

ccdf = 1 - ecdf(papr_vals);  % 互补累积分布函数

 常见误区

恒包络调制(如QPSK)经滤波后会产生幅度波动,PAPR不再为0 dB

对于多载波系统,实际PAPR远小于理论最大值10log10(N)

峰均比(PAR,Peak-to-Average Ratio)是衡量信号质量和系统性能的一项不可或缺的指标。

峰均比计算需根据信号类型选择合适方法:

确定性信号:直接通过解析式计算

随机信号:采用统计方法,通过大量样本仿真获取CCDF曲线

多载波系统:理论估算结合仿真验证


来源:射频通信链
ACTMATLAB通信UM理论
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2025-11-12
最近编辑:9月前
