【Thermal Desktop】如何对复杂异形模型划分网格

作者 | 神哥

编辑 | Tsinglin

首发 | CFD学习与应用（ID:CAE_er）

前言

采用Thermal Desktop（SINDA/FLUINT）（简称“TD”）进行热分析时，应用原生有限差分网格既能保证计算效率，又能减少计算时间，但是采用有限差分网格局限与规整模型，对于不规整模型要么可能很多人要么选择花大量时间采用有限差分雕刻模型，要么选择采用TD Mesher或其他三方网格软件进行自动网格划分，但缺点是网格节点数量太多，影响计算的速度。是否有一种可以折中的办法呢？

因此，本案例在Thermal Desktop中演示如何采用有限差分+手动划分网格的方法来简化复杂异形模型的网格划分工作。通过此案例可以学习TD软件中的以下几个知识点：

1.手动有限元网格的应用

2.节点的更深层次运用

3.手动网格设置

具体操作步骤

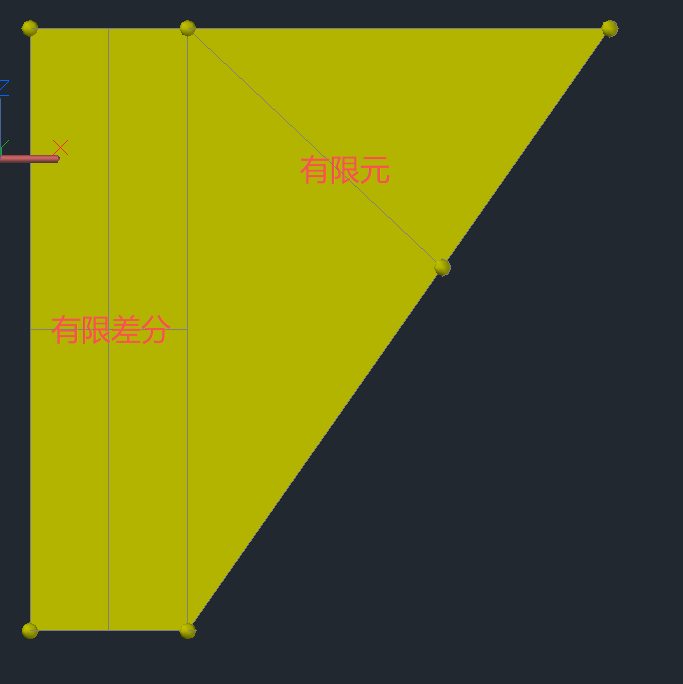

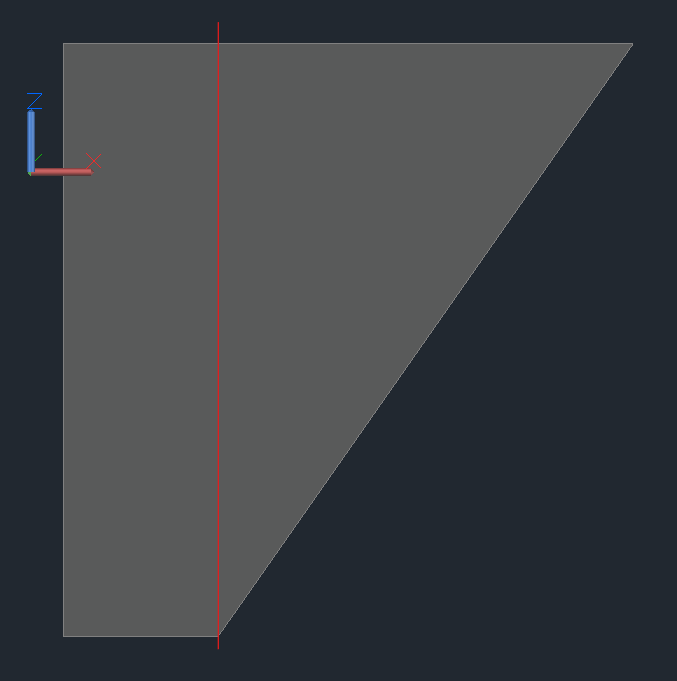

1.随便打开一个热仿真文件，导入一个不规则物理模型，对于不规则模型网格处理方法采用不规则有限元和规则有限差分结合的方式，即红线左边用规则有限差分网格，红线右边手动绘制有限元网格

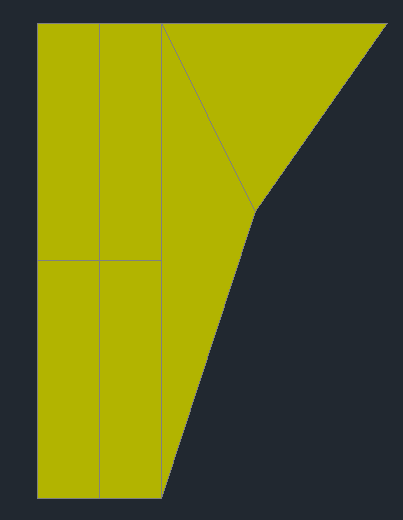

2.点击平面方形网格绘制，在模型的左边绘制规则有限差分网格，在根据绘制的网格用节点绘制，工具细分几块区域，最后用手动有限元网格，填补空白区域即可绘制出完整不规则网格，此时绘制的网格整个面是一体的，不需要合并节点，注：手动有限元网格按照顺时针或者逆时针顺序连接节点（与面的方向有关，符合右手定则），且最多只能连接四个节点

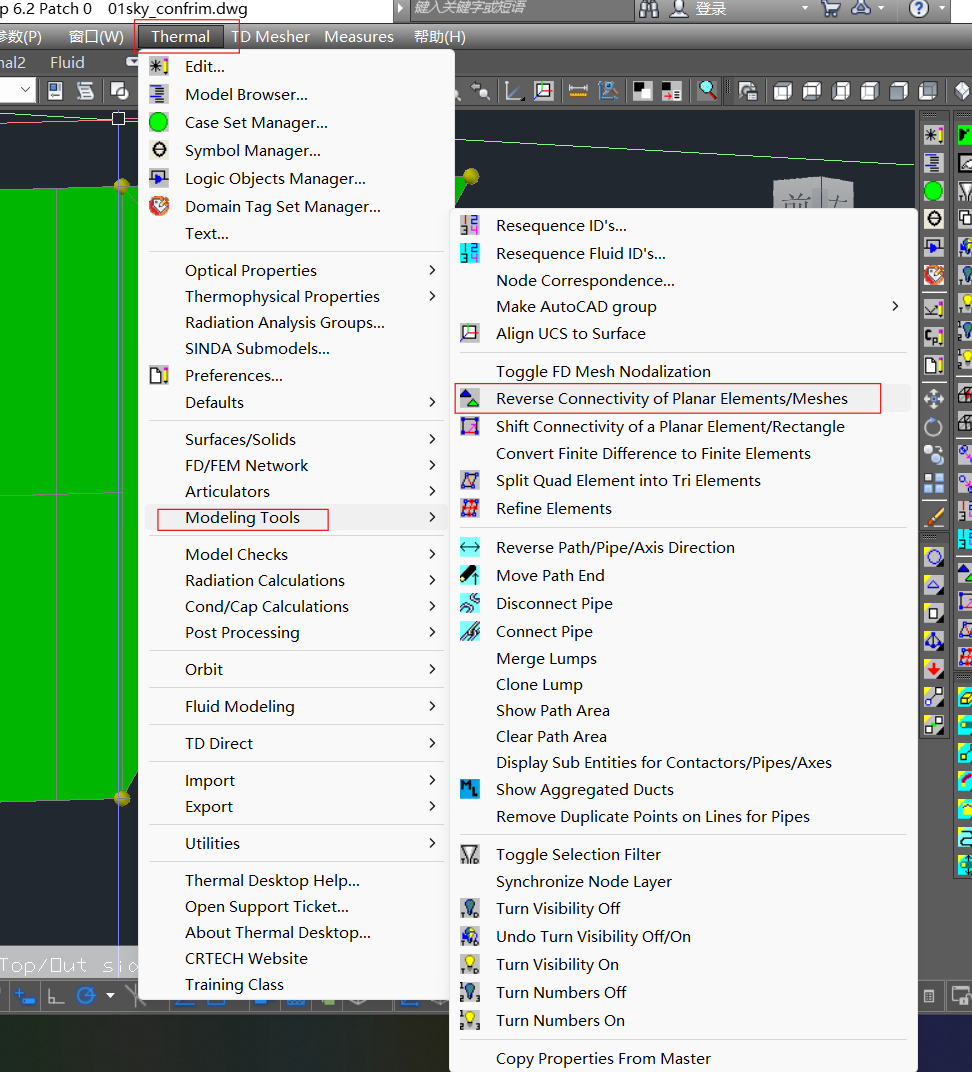

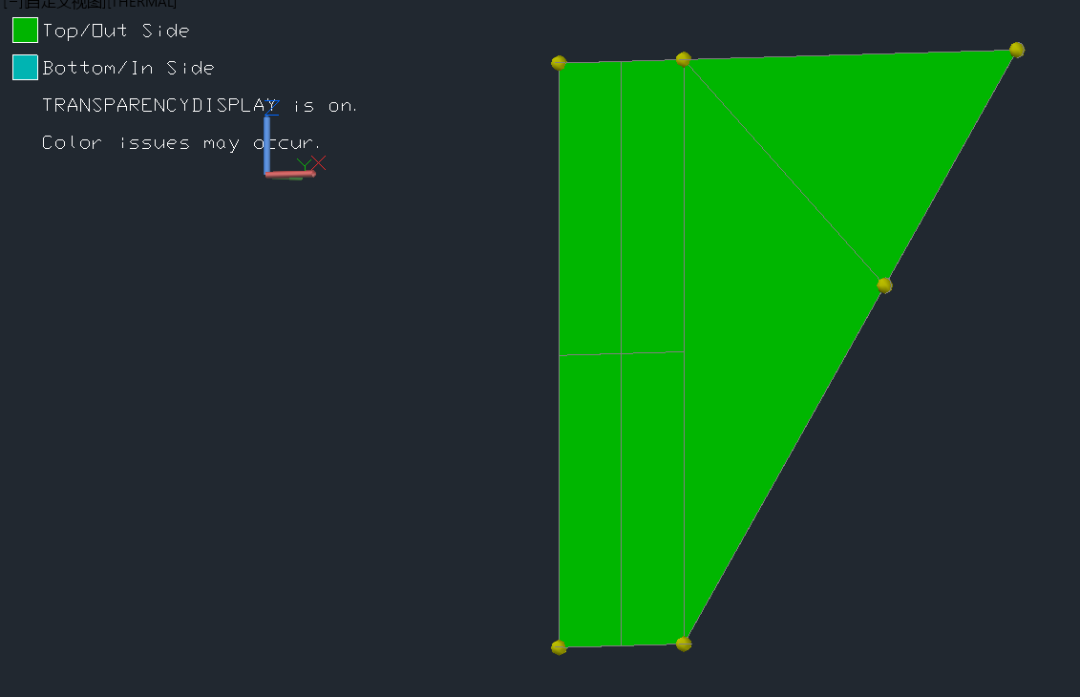

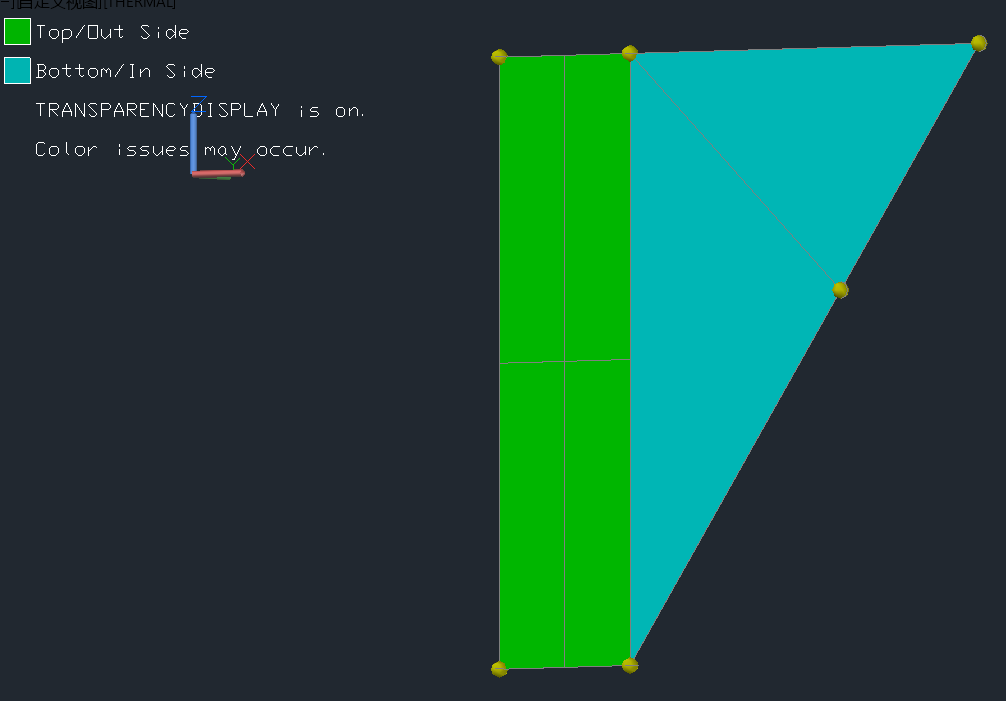

3. 点击方向演示按钮查看面的方向，绿色即为顶面，有限元面可更改方向，而有限差分不可更改方向，具体操作为Thermal/Modeling Tools/Reverse Connectivity of Planar Elements/Meshes，注：当移动，旋转不规则模型时必须在保证节点显示的前提下操作，不然手动绘制节点会不动导致面发生变形
