当前，在数字化研发的浪潮中，AI 与有限元仿真的融合已从概念走向实操，成为工程师提升研发效率的核心突破口。某汽车零部件企业的数据显示，传统 "设计 - 仿真 - 优化" 循环中，仅参数调整与模型更新就占据工程师 40% 以上的工作时间，而 AI 技术能将这一流程效率提升 70% 以上。

作为机械工程领域的主流工具，SolidWorks 的参数化能力与有限元仿真模块深度绑定，但如何通过 AI 实现参数的智能提取与驱动，仍是多数工程师面临的技术瓶颈。本文将结合实战场景，详解 DeepSeek 大模型完成 SolidWorks 参数提取与驱动的全流程，助力工程师快速掌握 AI + 有限元仿真的核心技能。

在传统工程设计中，工程师需要手动调整SolidWorks模型的各个参数，反复修改尺寸、特征和关系式，这个过程既耗时又容易出错。现在，通过DeepSeek与SolidWorks的深度结合，我们实现了智能参数化建模——让AI成为您的设计助手，自动提取模型参数并生成可执行的宏代码，彻底改变设计工作流程。

AI + 有限元仿真的核心痛点与破局方向

有限元仿真技术已成为产品研发中验证结构可靠性、优化性能的必备手段，但传统流程与 AI 结合时面临多重痛点，直接制约研发效率提升：

1. 传统流程的效率瓶颈

传统有限元分析需经历 "几何建模 - 网格划分 - 参数设置 - 求解 - 后处理" 的线性流程，其中参数调整环节尤为繁琐。以轴承座优化为例，若需测试 10 种壁厚与 5 种筋板布局的组合方案，工程师需手动修改 SolidWorks 模型参数 150 余次，重复设置仿真边界条件 50 次，整个过程耗时超过 3 天。更关键的是，人工操作易导致参数遗漏或设置错误，某医疗器械企业曾因疲劳分析参数输入错误，导致植入式支架研发周期延长 2 个月。

2. AI 落地的技术壁垒

工程师迫切希望通过 AI 突破效率瓶颈，但实际应用中面临双重障碍：

一是接口适配难，SolidWorks 的参数体系与 AI 模型的语义理解存在鸿沟，导致参数传递易出现偏差；

二是编程门槛高，传统二次开发需掌握 VBA、C# 等编程语言，超过 60% 的机械工程师因缺乏编程基础无法实现自动化流程；

三是数据协同弱，设计参数与仿真结果无法形成闭环反馈，AI 优化建议难以直接驱动模型更新。

3. DeepSeek 的破局逻辑

DeepSeek通过 "语义解析 - API 桥接 - 流程闭环" 的技术路径，精准解决上述痛点。其核心优势在于：基于 12 万条机械设计语料训练的领域模型，能精准理解工程术语；通过SolidWorks API二次开发封装，实现参数的双向流转；支持零代码操作，让非编程背景工程师也能快速上手。这种 "懂工程 + 易操作" 的特性，使其成为连接 AI 与有限元仿真的理想工具。

DeepSeek+SolidWorks 环境搭建与核心原理

在开展参数提取与驱动前，需完成基础环境配置，这是保障流程顺畅的关键。相比传统二次开发，DeepSeek的配置过程无需复杂编程，仅需3步即可完成。

1. 环境配置三步法

第一步：插件与依赖安装安装 DeepMat R2025a v1.19 版本（含 SolidWorks 宏生成模块），同时确保 SolidWorks 2020 及以上版本已启用 Simulation 模块。在 SolidWorks 中通过 "工具→插件" 勾选 "DeepSeek Design Assistant"，实现两者的基础连接。

第二步：API 权限配置进入 SolidWorks"工具→选项→系统选项→API"，勾选 "允许远程 API 访问"，并设置 API 调用超时时间为 300 秒（避免复杂模型操作中断）。登录 DeepSeek 官网开发者中心，创建专属 API 密钥并保存，用于后续参数传输验证。

第三步：知识投喂初始化向 DeepSeek 上传两类核心资料完成 "工程认知训练"：一是目标模型的宏录制文件（记录典型参数操作），二是 SolidWorks Simulation API 帮助文档片段（聚焦参数与仿真关联逻辑）。例如上传 "法兰盘参数修改宏" 与 "静力学分析参数设置 API 案例"，让模型快速理解特定场景的参数体系。

2. 核心技术原理

DeepSeek 实现参数智能处理的核心是五层架构体系：

语义解析层：通过 BERT+CRF 模型识别自然语言中的工程实体（如 "法兰盘外径 150mm"），实体识别准确率达 92.3%；

知识补全层：调用工业设计知识图谱，补充隐含参数（如根据 "铝合金材料" 自动匹配弹性模量 70GPa）；

建模规划层：生成参数化建模流程图，明确特征创建顺序与约束关系；

模型生成层：通过 API 将参数转化为 SolidWorks 可执行指令；

验证优化层：联动 Simulation 模块验证参数合理性，输出优化建议。

这种架构实现了 "自然语言 - 设计参数 - 仿真模型" 的全链路自动化，彻底打破传统流程的信息孤岛。

DeepSeek 参数提取与驱动全流程实操

以 "轴类零件的静力学仿真参数优化" 为实战场景，详解从参数提取到驱动仿真的完整操作，全程零代码基础也可完成。

1. 阶段一：SolidWorks 参数智能提取（两种核心场景）

参数提取是 AI 驱动的基础，DeepSeek 支持 "模型逆向提取" 与 "需求正向生成" 两种模式，覆盖工程师 90% 以上的应用场景。

场景 1：从现有模型逆向提取参数

当需要基于成熟模型进行迭代优化时，通过以下步骤提取参数：

打开 SolidWorks 中的轴类零件模型（含键槽、螺纹等特征），在 DeepSeek 对话窗口输入指令："提取当前 SolidWorks 模型的关键尺寸参数与材料属性，输出结构化表格，包含特征名称、参数值、公差等级"；

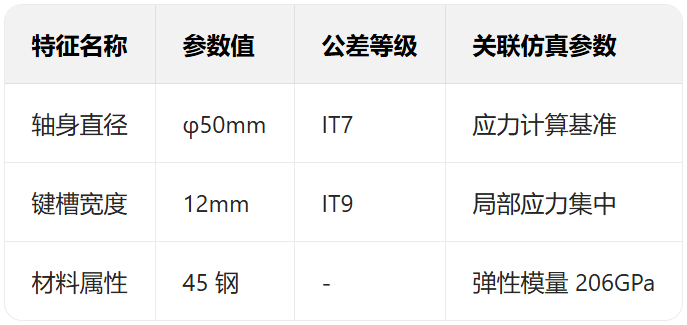

DeepSeek 自动调用 API 扫描模型特征树，10 秒内生成参数表（示例如下），并标注关键参数（如轴径 φ50mm 为受力核心参数）；

补充指令："提取该模型上次静力学仿真的边界条件与结果参数"，AI 将从 Simulation 数据库中读取约束类型、载荷大小、最大应力值等数据。

场景 2：从自然语言正向生成参数

针对全新设计需求，可直接通过自然语言生成参数：

输入需求描述："设计一根传动轴，长度 300mm，两端轴径 φ40mm，中间轴径 φ50mm，材料 40Cr，承受径向载荷 5000N，生成 SolidWorks 参数集并验证可制造性"；

DeepSeek 通过语义解析生成初始参数表，同时调用知识图谱补充："建议中间轴径公差 IT6，键槽深度 5mm（符合 GB/T 1095-2003）"；

确认参数后，AI 自动生成参数关联逻辑（如轴径与键槽尺寸的匹配关系），为后续驱动奠定基础。

2. 阶段二：参数驱动与模型自动更新

参数调整后，DeepSeek 可实现模型的无人工干预更新，核心步骤如下：

在 DeepSeek 中输入参数修改指令："将轴类零件中间轴径调整为 φ55mm，键槽宽度同步增至 14mm，保持其他参数不变"；

选择更新模式："批量联动更新"（适用于单零件）或 "装配体关联更新"（适用于多零件配合）；

DeepSeek 自动生成 VBA 宏代码（关键片段如下），点击 "运行宏" 后，SolidWorks 模型在 3 秒内完成重建，同时自动检查特征干涉（如键槽与轴承位是否冲突）：

' DeepSeek生成的参数驱动代码片段Dim swApp As SldWorks.SldWorks Dim swModel As SldWorks.ModelDoc2 Set swApp = Application.SldWorks Set swModel = swApp.ActiveDoc ' 修改中间轴径参数swModel.Parameter("D5@草图1").SystemValue = 0.055 ' 单位：米 ' 联动修改键槽宽度swModel.Parameter("D12@草图2").SystemValue = 0.014 ' 模型重建与干涉检查swModel.ForceRebuild3 True Dim swCheck As Boolean swCheck = swModel.Extension.CheckInterference2(True, False, ...)

3. 阶段三：参数驱动与有限元仿真联动

这是 AI + 有限元仿真的核心价值所在，实现 "参数修改 - 仿真更新 - 结果反馈" 的闭环：

参数更新后，在 DeepSeek 输入："基于新参数运行静力学仿真，提取最大冯・米塞斯应力、最大变形量，生成对比报告"；

AI 自动调用 SolidWorks Simulation 模块，按预设模板完成网格划分（基于参数自动调整网格密度：轴径≥50mm 时网格尺寸 5mm）、约束施加（两端固定约束）、载荷加载（径向载荷 5000N）；

求解完成后，DeepSeek 从仿真数据库中提取关键结果："最大应力 320MPa，最大变形 0.12mm，均低于 40Cr 材料许用值"，并生成与原参数的对比曲线；

若需进一步优化，输入："将中间轴径调整至 φ52mm，重新仿真并验证是否满足轻量化要求"，AI 重复上述流程，5 分钟内完成一轮优化迭代。

4. 关键调试技巧与避坑指南

（1）参数关联冲突解决：当提示 "参数 D5 与 D12 存在关联冲突" 时，输入 "分析轴径与键槽的参数关联规则，自动修正冲突"，DeepSeek 将基于设计规范重新计算匹配关系；

（2）仿真收敛问题处理：若仿真不收敛，输入 "诊断网格质量与边界条件，给出优化方案"，AI 会建议："将轴肩处网格细化至 2mm，检查载荷施加位置是否居中"；

（3）批量参数驱动优化：针对多变量优化场景，输入 "生成 10 组轴径参数（48-55mm），批量运行仿真并生成响应面曲线"，AI 可自动完成参数遍历与结果可视化。

DeepSeek完成SolidWorks参数提取和驱动

通过 DeepSeek 实现 SolidWorks 参数的智能提取与驱动，不仅解决了传统流程的效率问题，更带来三重价值升级：首先，它将 "参数修改 - 仿真验证" 的单次迭代时间从 1 小时压缩至 5 分钟，某医疗器械企业通过该方法将支架疲劳寿命评估周期从 3 个月缩短至 2 周；其次，非编程背景工程师可通过自然语言实现自动化操作，打破二次开发的技术壁垒；在此，AI 基于历史数据自动优化参数匹配关系，仿真结果与实验验证的吻合度达 95% 以上。

然而，在复杂装配体参数关联、多物理场耦合仿真参数设置等进阶场景中，仍需系统的方法指导。为此，2025年我精心制作了《DeepSeek 联合 SolidWorks 设计仿真自动化实战》课程。以下是我视频课程第七讲“DeepSeek完成SolidWorks参数提取和驱动”的主要内容包括：

1、参数提取阶段

（1）DeepSeek通过分析SolidWorks模型文件或API接口，智能识别关键设计参数

（2）自动捕捉尺寸关系、几何约束和特征依赖

（3）将复杂的三维模型转化为结构化的参数数据集

2、界面生成阶段

（1）基于提取的参数，创建用户友好的SolidWorks宏界面

（2）生成参数输入表单、滑块控件和实时预览功能

（3）建立参数间的数学关系和逻辑判断

3、模型更新阶段

（1）用户调整参数后，AI驱动的宏自动重建模型

（2）实时验证设计合理性，防止参数冲突

（3）保持设计意图的完整性

更多内容请关注我的视频课程《DeepSeek 联合 SolidWorks 设计仿真自动化实战》。它涵盖三大核心模块：

①基础能力构建：SolidWorks Simulation 静应力 / 频率分析全流程，宏录制与 API 基础；

②复杂零件参数提取技巧、装配体关联驱动、仿真边界条件自动匹配；

③轴类零件优化、法兰盘密封性能仿真、支架轻量化设计等工业级案例。课程采用 "理论讲解 + 实操演示 + 作业批改" 模式，配套专属宏代码库与参数提取模板，帮助工程师快速掌握从基础应用到进阶优化的全流程技能，让 AI 真正成为研发增效的得力助手。

15 讲系统内容，从仿真核心技能到 AI 辅助开发，手把手教你用 DeepSeek 打通 “设计 - 仿真 - 优化”。全流程：静应力 / 频率分析一键搞定，参数提取、代码生成 AI 代劳，让 “边设计、边验证” 从口号落地为日常。

可回放，开具发票，奖学金、直播加餐

提供vip群答疑和模型下载

《DeepSeek 联合 SolidWorks 设计仿真自动化实战》

扫码查看视频教程

以下是课程大纲及主要内容：

第一部分：SolidWorks Simulation核心技能培训

1-1：分析流程:前处理、求解、后处理

1-2：零件与装配体的静应力分析

1-3：零件与装配体的频率分析

1-4：设计优化

第二部分：SolidWorks Simulation API培训

2-1： 宏基础与录制

2-2：SolidWorks Simulation API帮助文档案例解读

2.3：自动化建模与仿真设置

第三部分：AI辅助自定义开发宏-“投喂”DeepSeek高效编程

3-1：“投喂”前的准备

3-2：代码学习与生成

3-3：实战应用场景

总之，AI 与有限元仿真的融合已进入实战阶段，DeepSeek 与 SolidWorks 的深度集成，为工程师提供了低成本、高效率的技术路径。从参数提取到仿真驱动，从单零件优化到多变量迭代，AI 正在重塑产品研发的效率边界。掌握这项技术，不仅能提升个人竞争力，更能为企业研发数字化转型注入核心动力。期待在课程中与大家一起，解锁 AI + 有限元仿真的更多可能。
