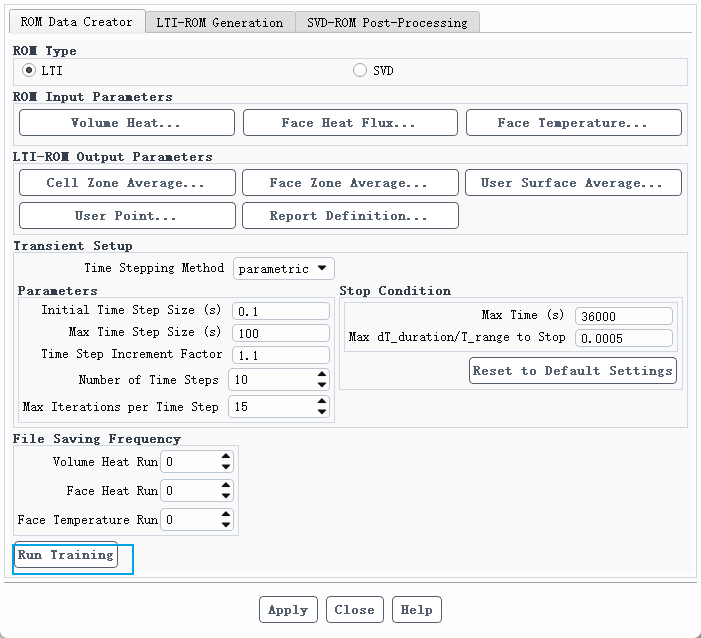

Fluent电池降阶仿真三

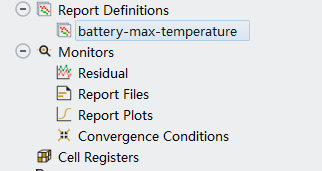

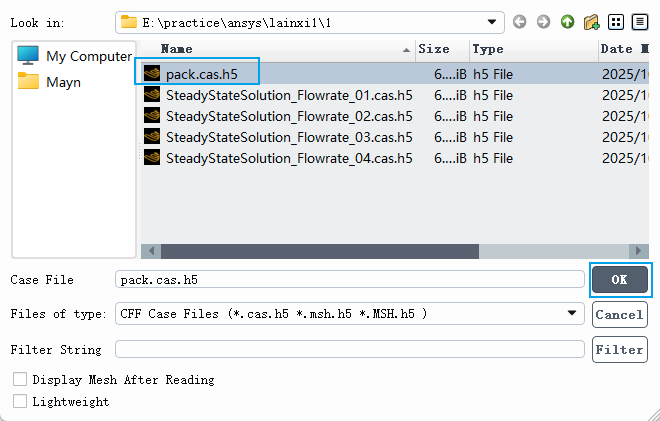

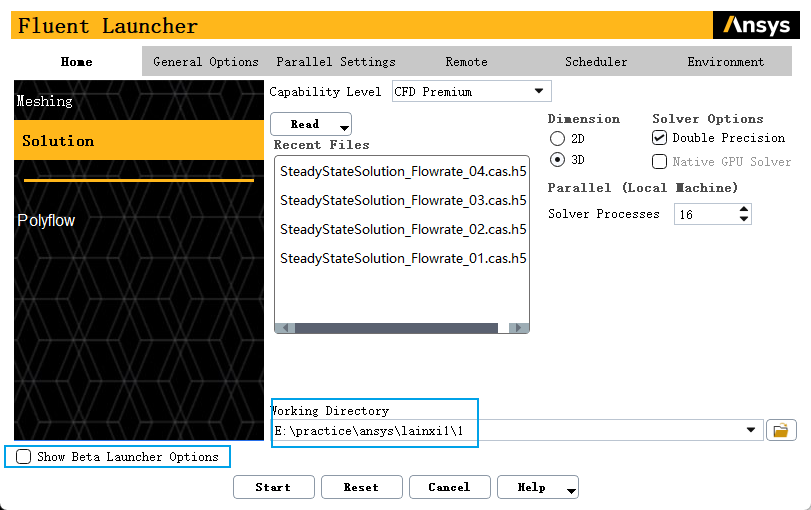

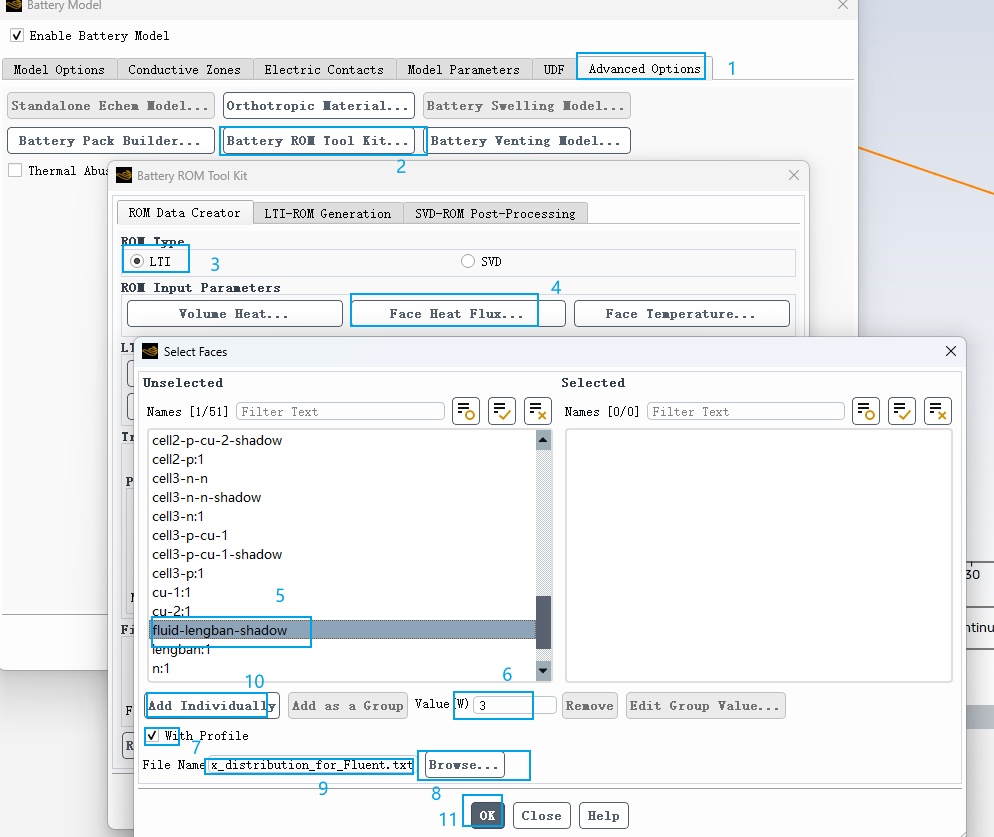

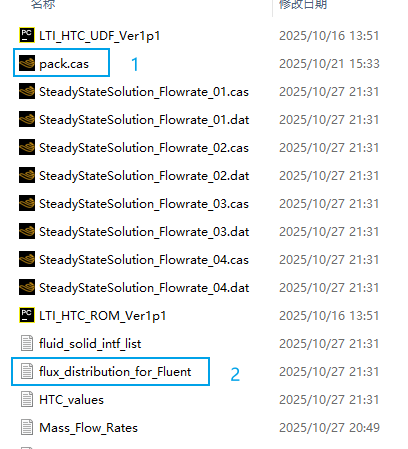

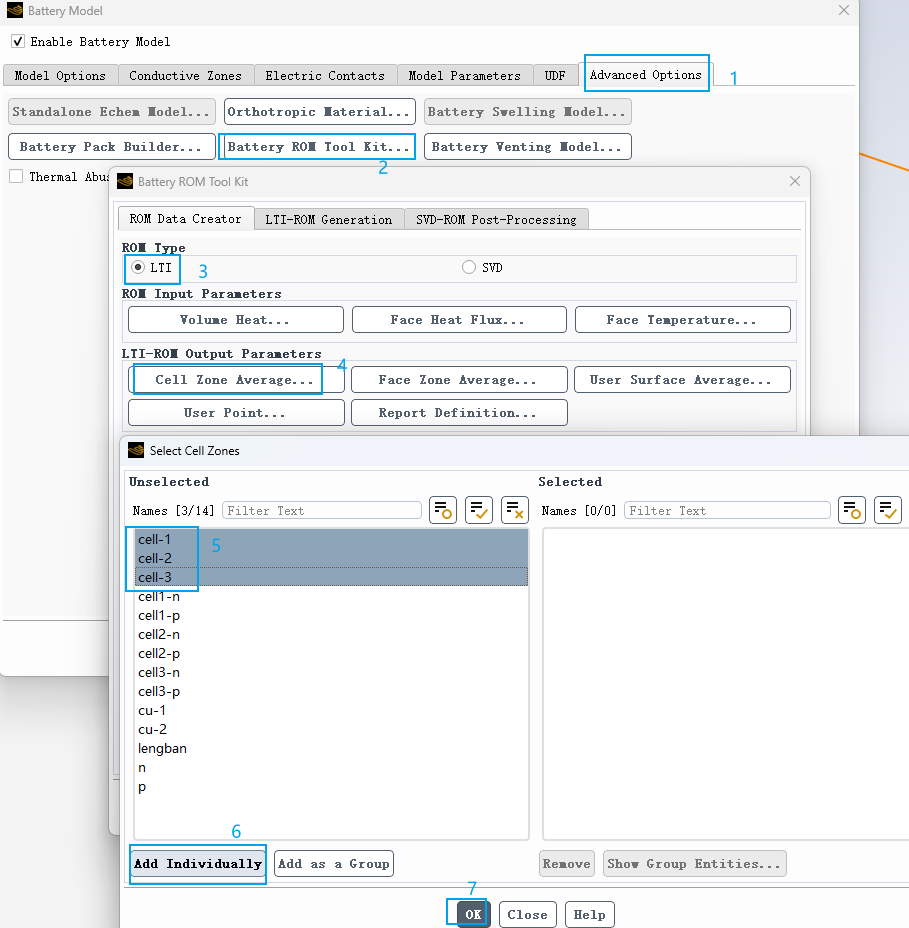

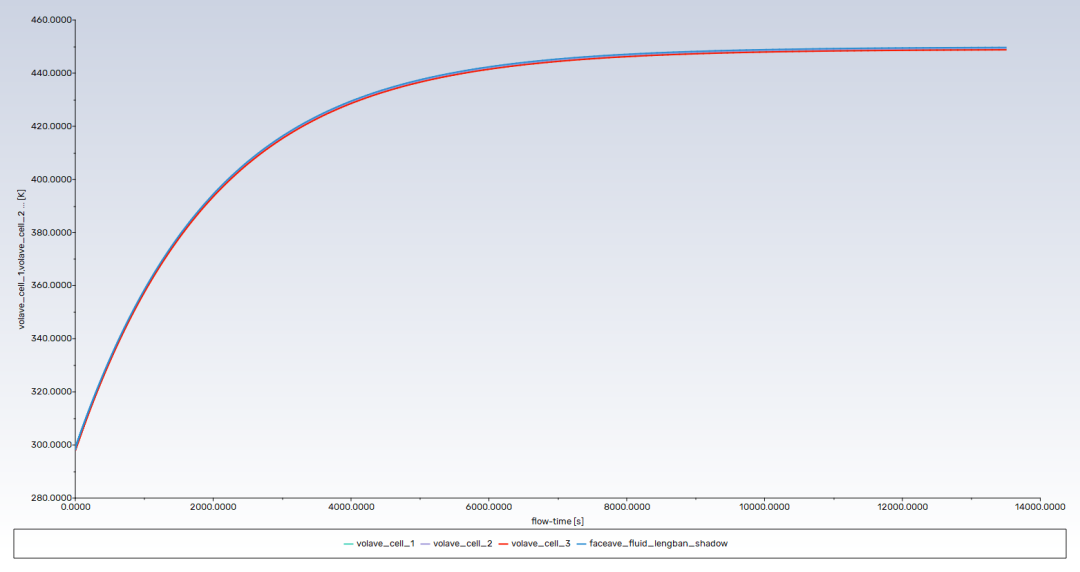

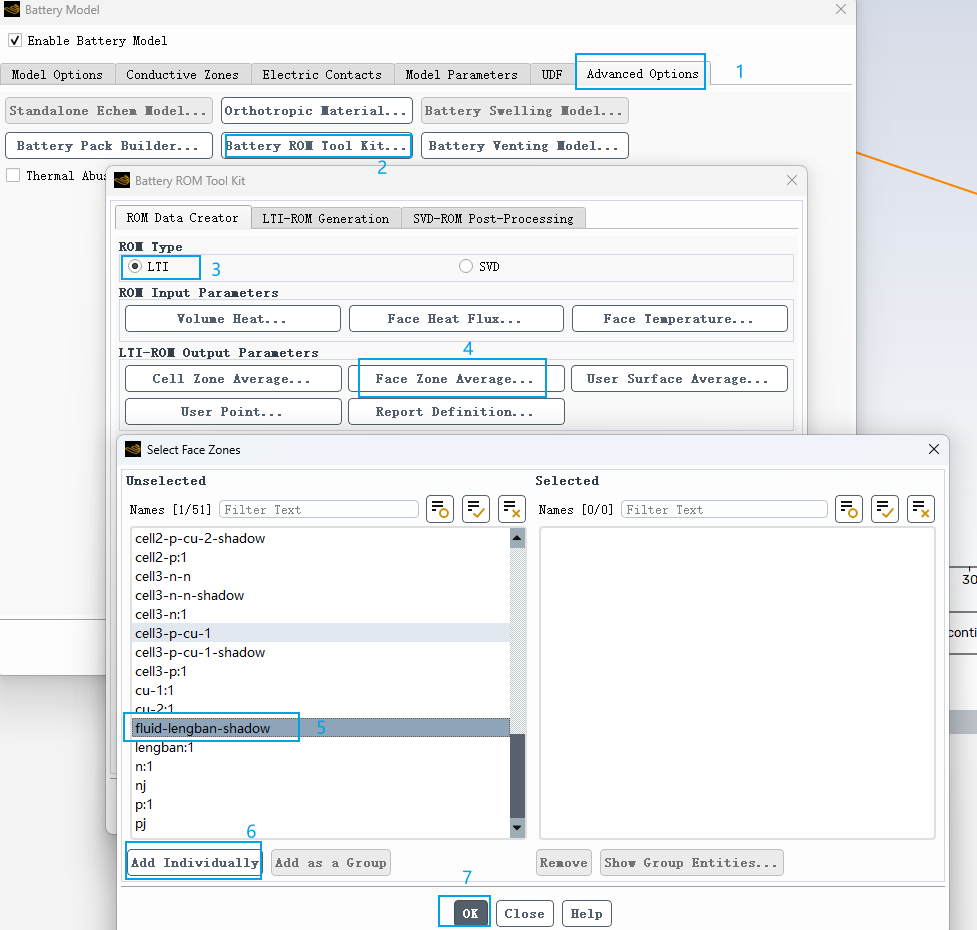

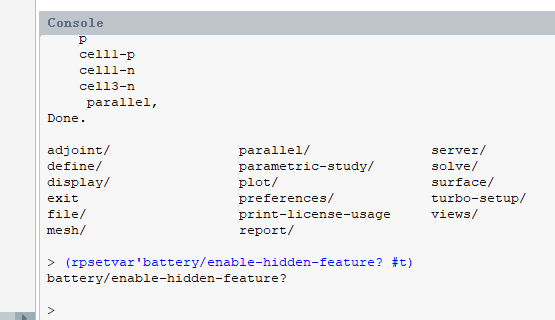

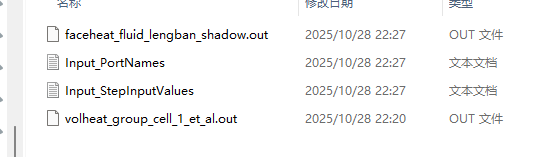

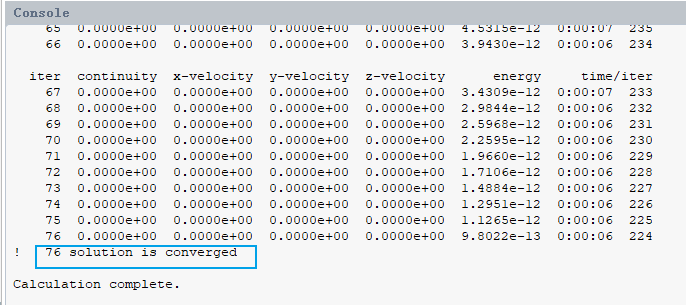

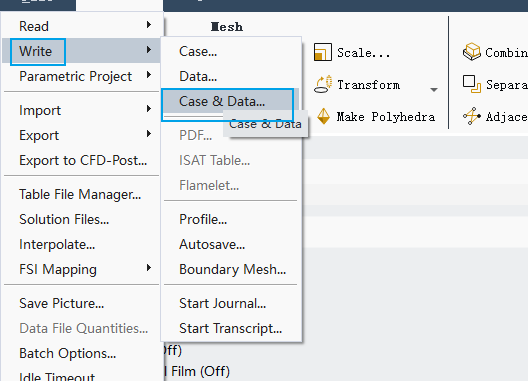

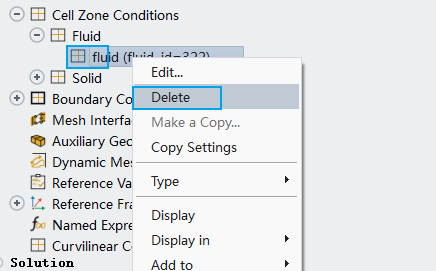

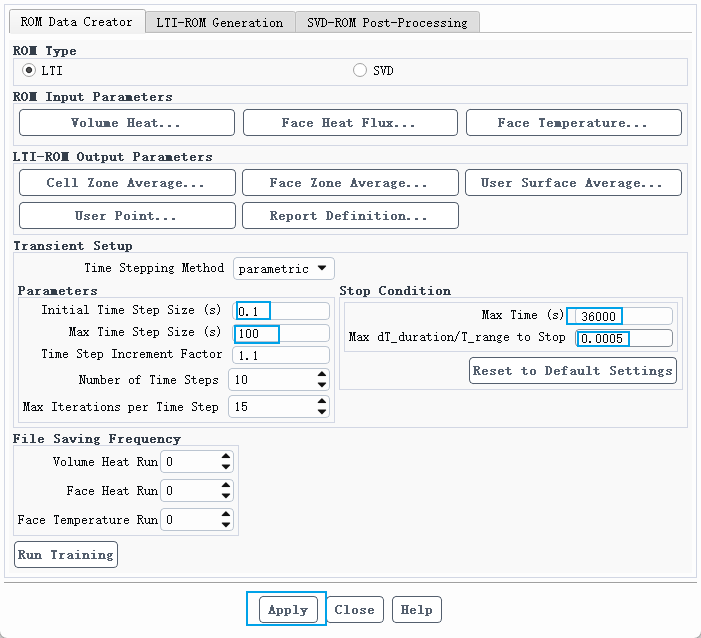

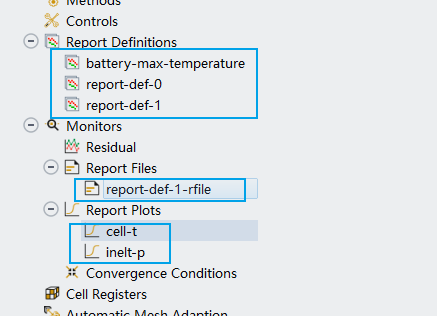

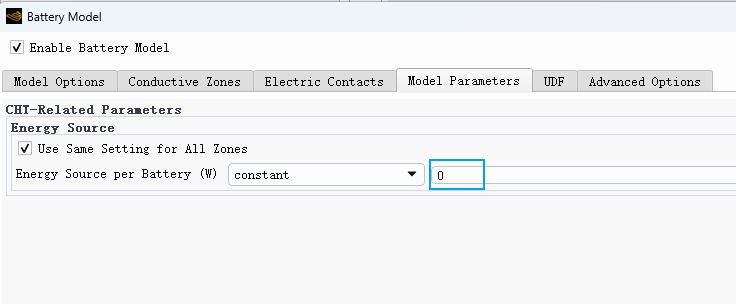

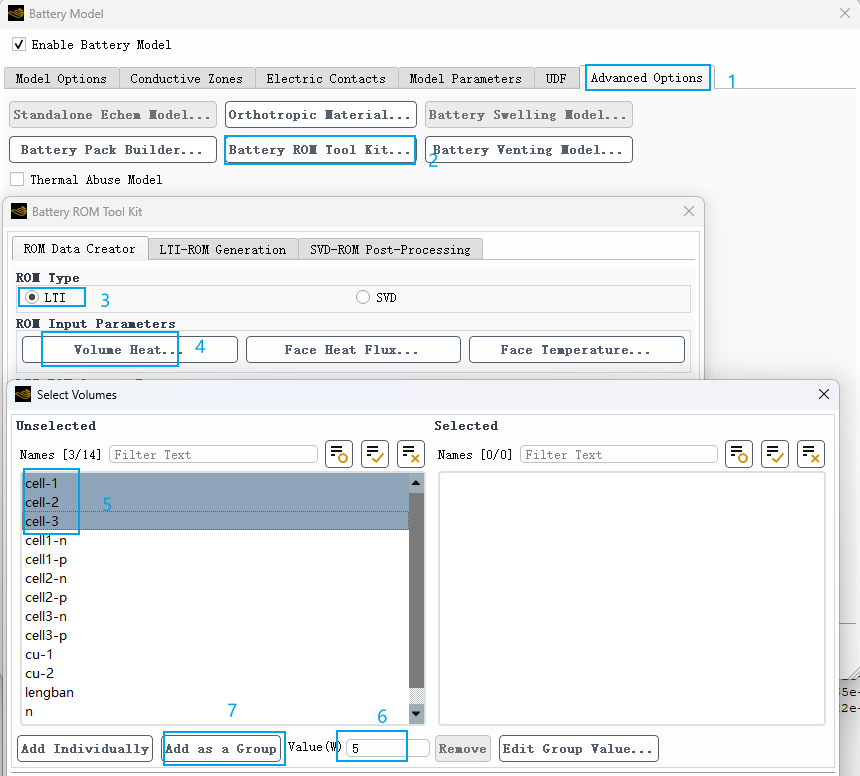

在做电池仿真时，如何处理热源是每个搞热管理的人避不开的话题，通常的处理方式就是给电池一个固定热源，然后稳态或者瞬态计算cell或者pack的热场。这种方式计算简单，效率高。但是电池的发热是根据SOC和温度变化的一个map表，固定热源并不能实时计算出电池真实的温场情况。下面我们就聊一下如何能按照map表的方式进行电池的热仿真在此先感谢“井工”，此操作的方法是井工最早做的分享，时隔多年再次做一次温习分享。案例说明01数据处理1，获取电芯的DCR-map表（不同温度，不同SOC）2，获取电池的使用电流map表（不同温度，不同SOC）3，根据q=I²R*X q------发热功率 I-------电芯的充/放电电流 R------电芯的直流内阻 X------比例系数，根据实际测试总结4，根据上面三个步骤，将DCR表和电芯map表综合计算就能获得一份电池的发热map表（由于fluent计算时使用的是体积功率w/m³，所以需要记得将功率表转化为，体积功率表）下图仅作示意 02模型为了好计算本次只画一个电池做计算，如果是实际的pack就同理，将体积功率map表赋值给每个pack中的cell即可。 按照默认流程划分网格，由于简单就不附图说明03求解设置按照常规的设置1，打开能量能量方程，瞬态计算2，给本体、正极、负极赋予相应材质3，在与空气接触的壁面设置一个换热系数操作完上述步骤后，先初始化。 04重点操作步骤！！！1,先将本体的温度设置一个监控值，一会用于调用 2，设置电流（初始值只用于启动时的计算）、温度（引用监控值）、SOC（给初始值计算）三个关键参数 3，设置电流的map，用多个if语句将电流map表达出来（建议使用Notepad++写快一下，大多是复 制粘贴），如下 然后确认没问题后粘贴到参数设置中 这里有个bug就是电流得再重复应用一次，21年的bug，现在25年的版本还是存在。 4，设置发热功率map，和电流同样的方式 5，给本体赋予设置好的热源 6，由于fluent的表达式无法处理递归的问题（这里给starccm点赞，它的表达式可以很好的处理，其实可以用同样的方式在starccm中操作），所以计算SOC必须用fluent中Scheme写SOC的计算。SOC计算公式如下 代码如下 7，然后就可以先设置一个小时间步如0.1S，然后在设置大时间步如1S等来求解计算， 05 总结按照上述方式就可以实现，电池的热源按照发热map输入，在计算时可以更加真实观察不同时刻电池的热场情况。来源：CAE中学生
