运放供电设计如何产生负电压

10月前浏览71
本文讨论了运放供电设计中如何通过并联电阻实现负电压,提到了ICL7662的替代方案及其优缺点。此外,文章还介绍了BUCK、BOOST电路在产生负电压的应用,特别提示了LM2576和LM2596的使用注意事项。


文章目录

运放供电设计
如何产生负电压
BUCK电路
BOOST电路产生负电压
FLYBUCK产生负电压

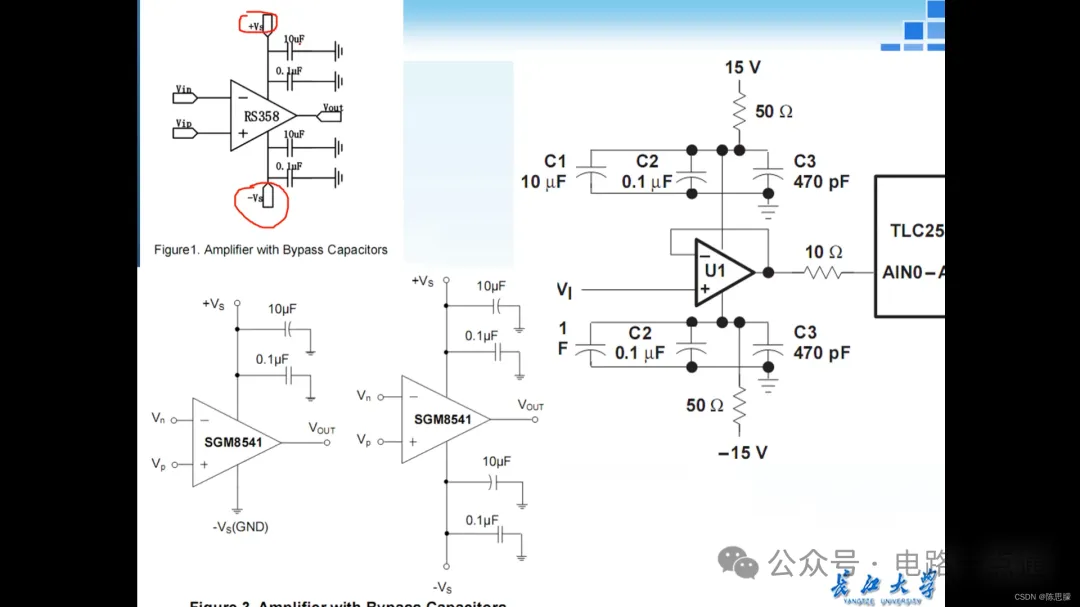

运放供电设计
运放的供电应用

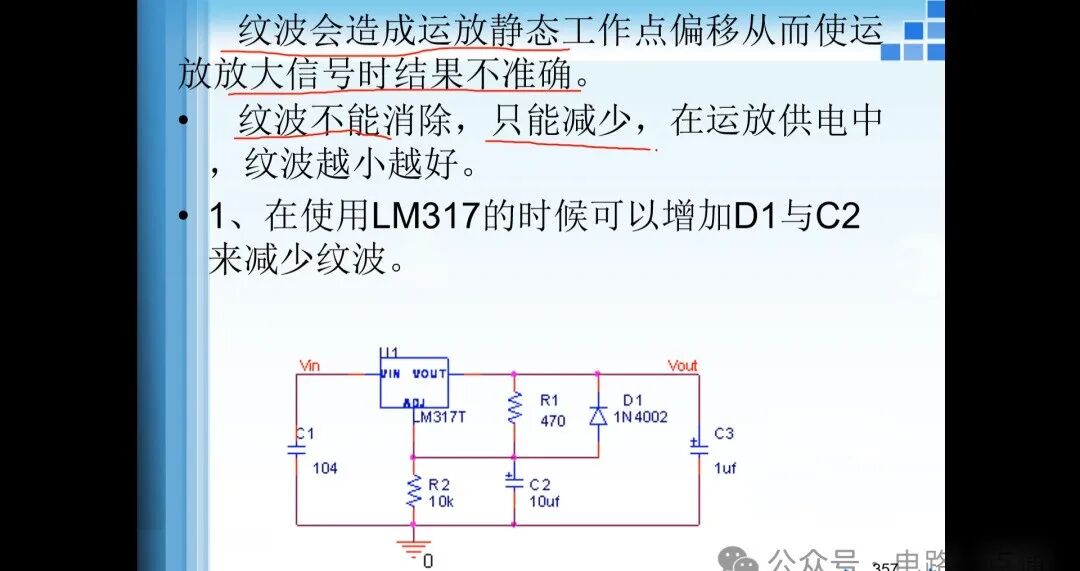

什么是纹波?

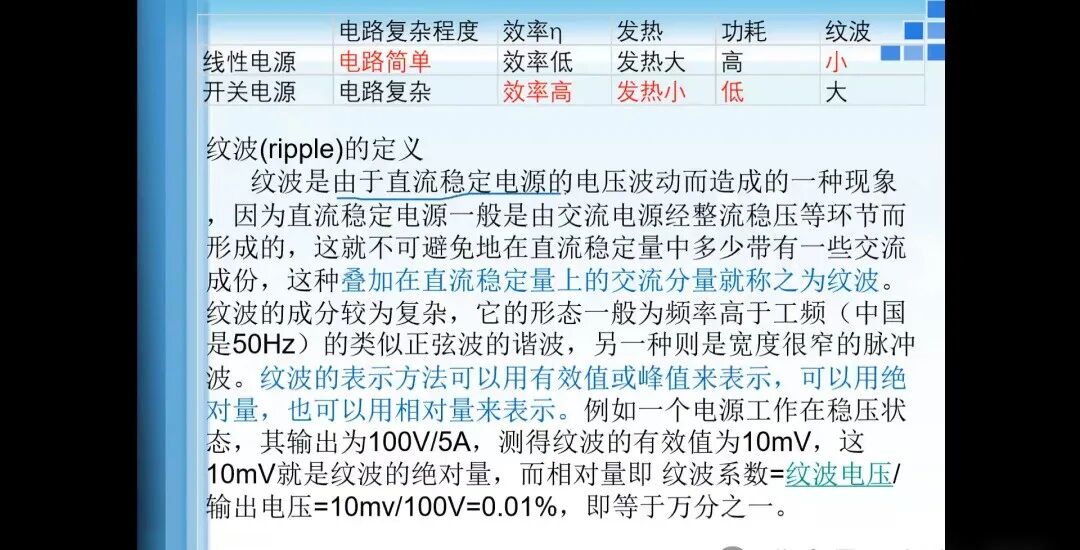

纹波(ripple)的定义是指在直流电压或电流中,叠加在直流稳定量上的交流分量。
纹波的害处:
1、容易在用电器上产生谐波,而谐波会产生较多的危害;
2、降低了电源的效率;
3、较强的纹波会造成浪涌电压或电流的产生,导致烧毁用电器:
4、会干扰数字电路的逻辑关系,影响其正常工作:
5、会带来噪音干扰,使图像设备、音响设备不能正常工作。

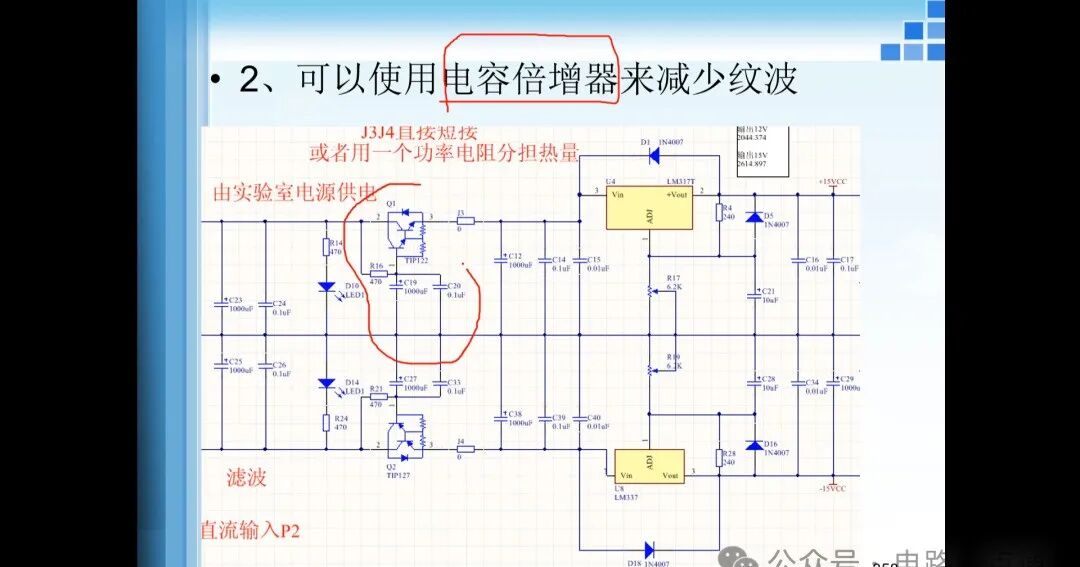

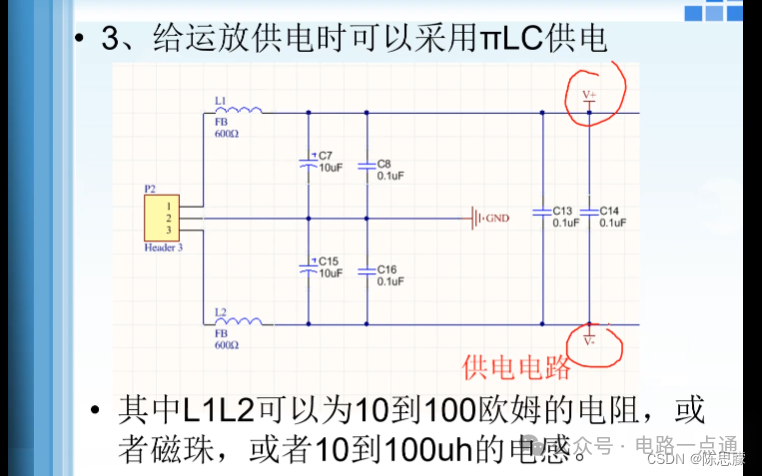

注:使用0.1u跟10u并联

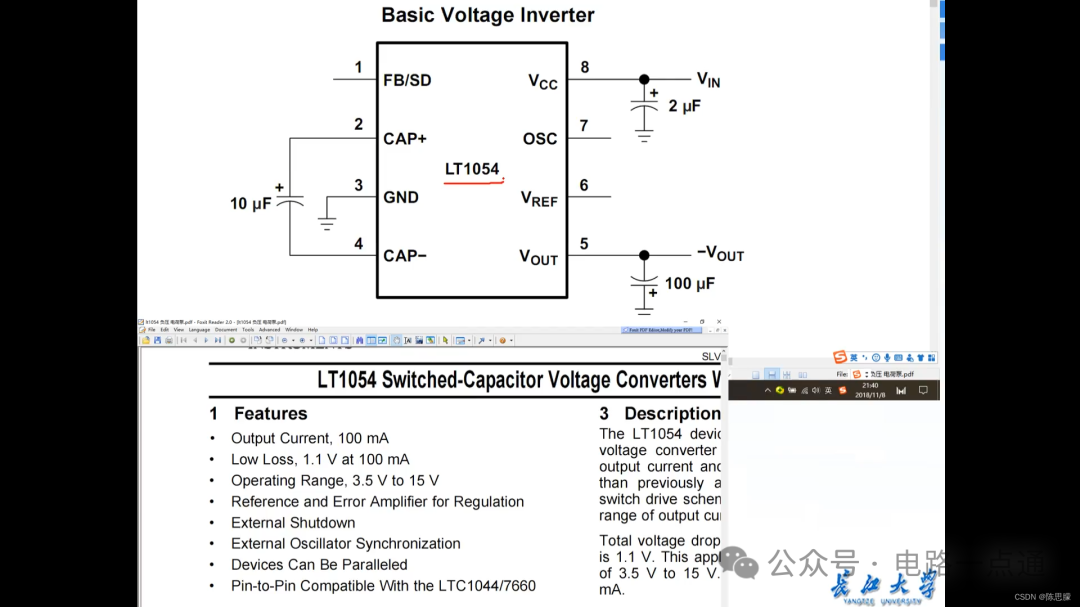

如何产生负电压

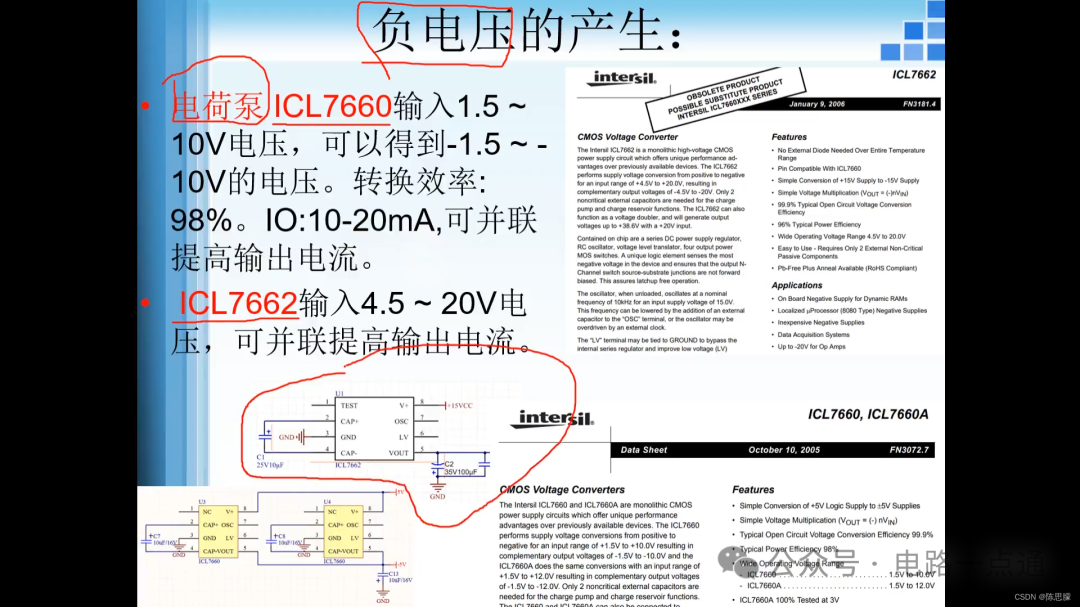

问题:电流小,使用并联方式改善,缺点价格贵,某宝上买的都是假货ICL7662多是用ICL7660假冒的

用这个芯片便宜,缺点是体积大,百度不要搜中文资料,把肖特基二极管全调换了方向


BUCK电路

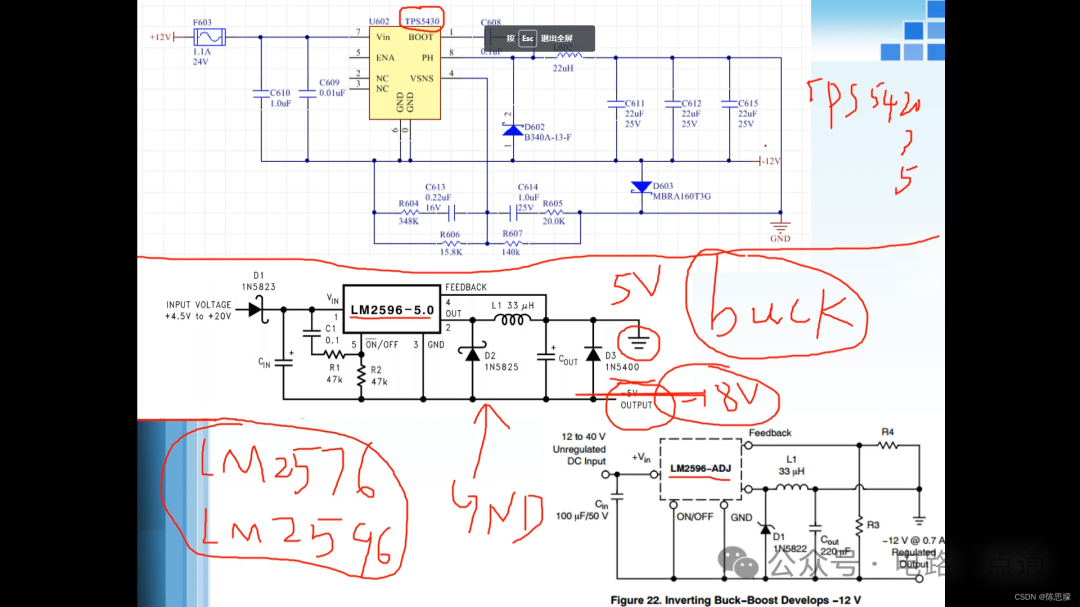

所有BUCK电路都可以,但是LM2576、LM2596有异常不要使用

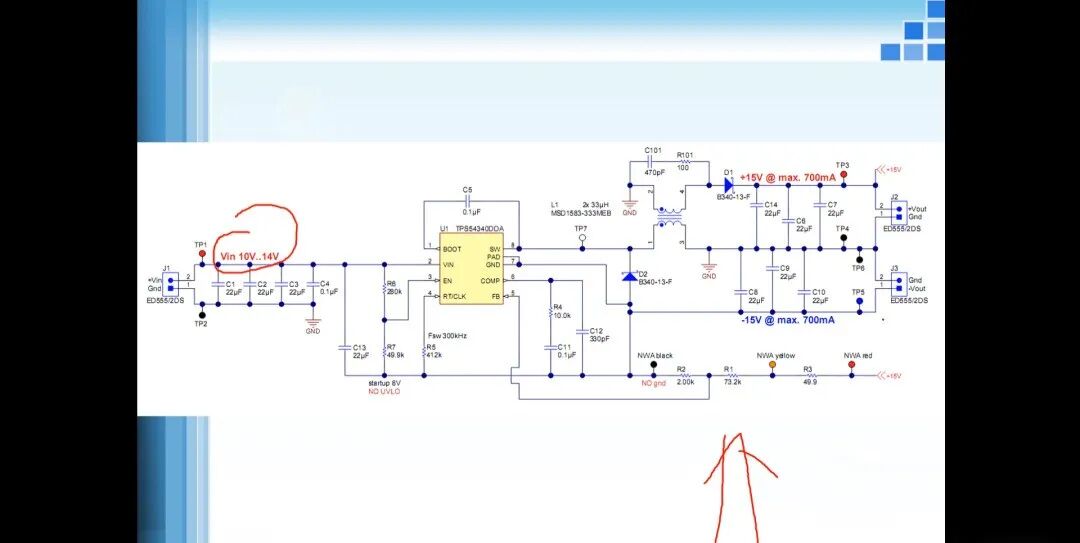

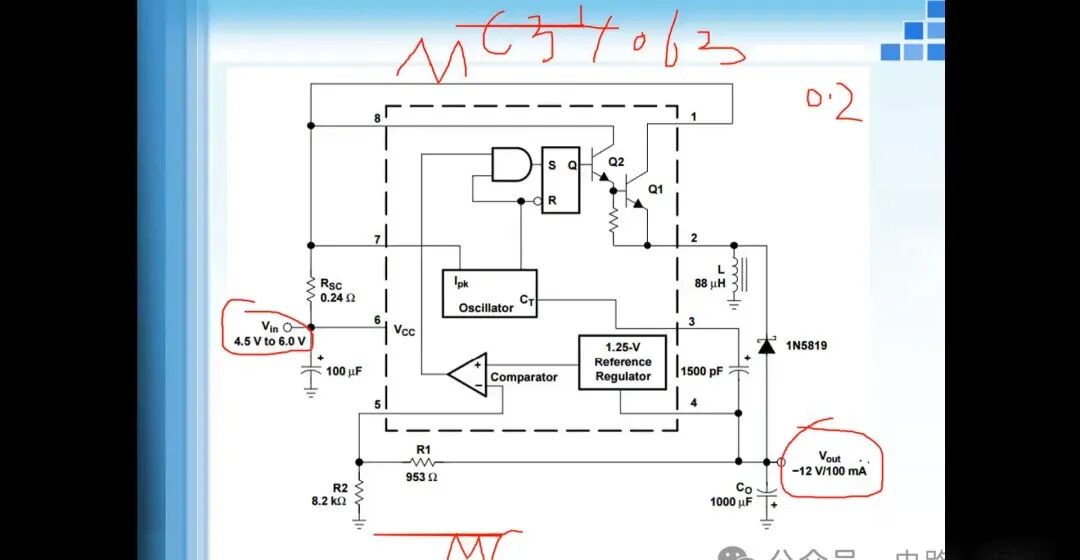

BOOST电路产生负电压

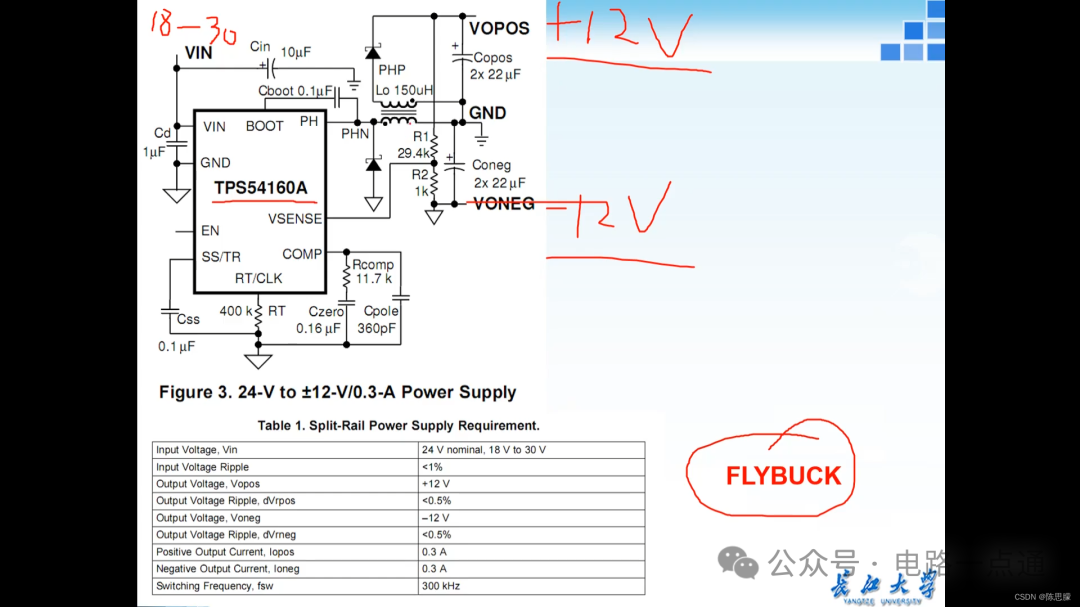

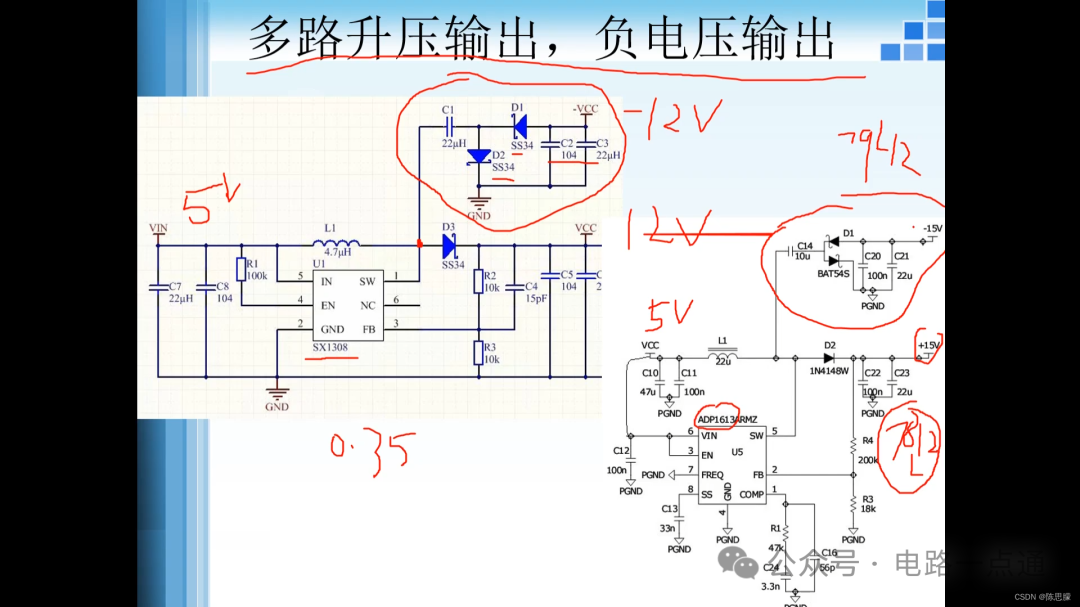

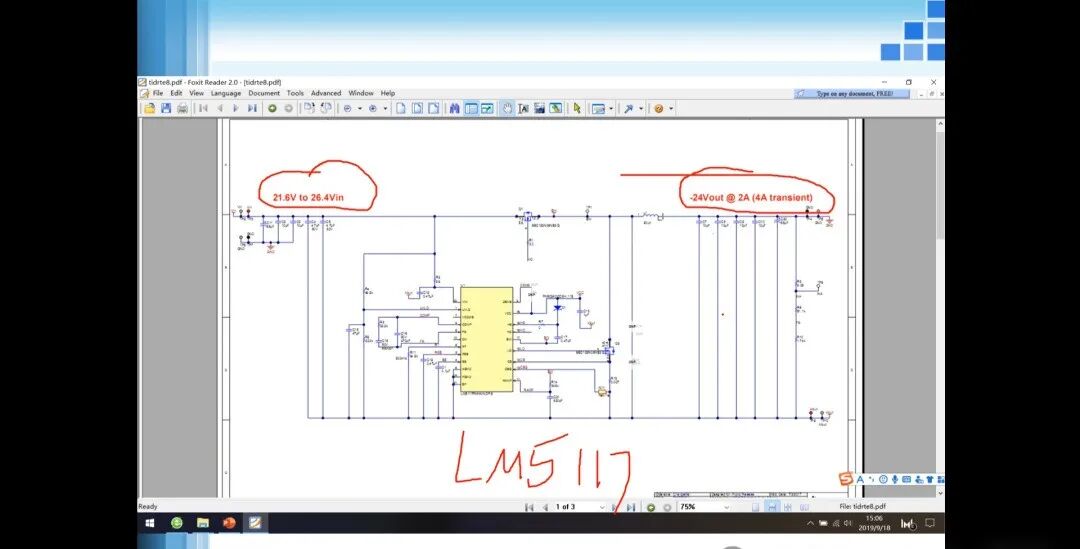

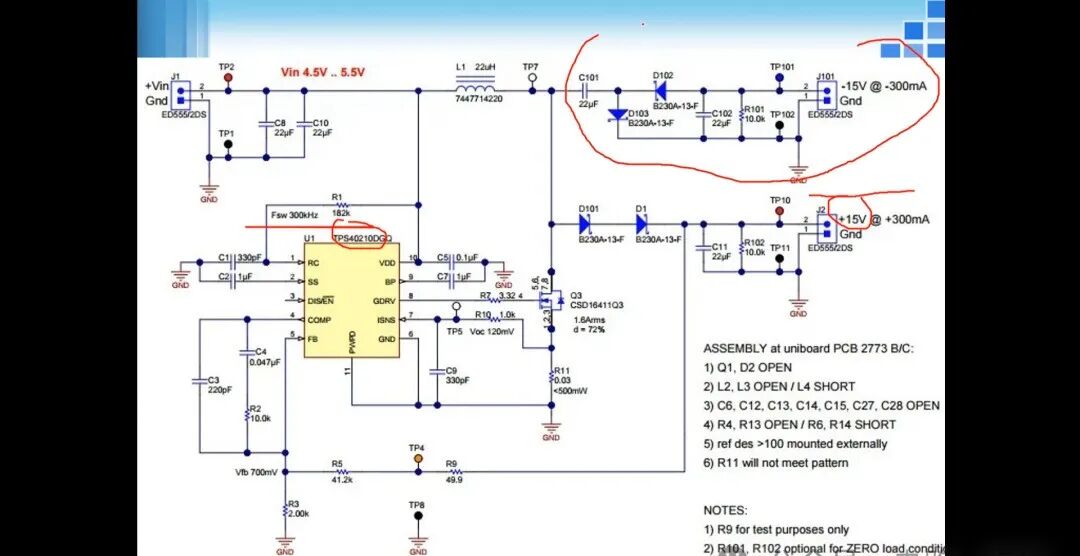

FLYBUCK产生负电压
