还有静电消除器这种东西？到底是智商税还是真的有用？

偶然在B站刷到一个叫静电消除器的东西，因为我最近确实也被电了几次，特别是每次开车门的时候，印象深刻，所以忍不住点进去看了一下，如下图所示。

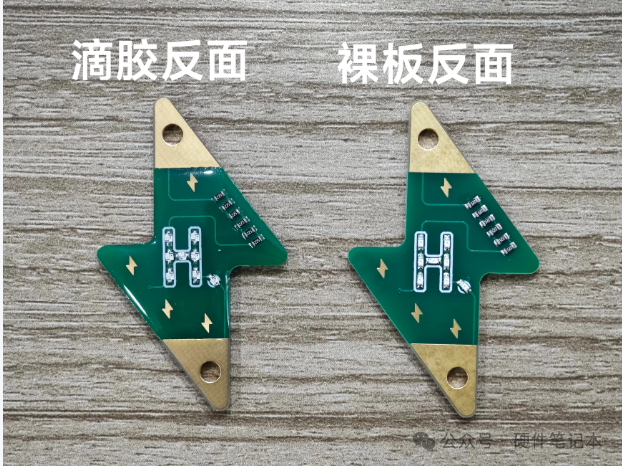

静电消除器就长这样，整体看起来像古代的暗器飞镖，中间的H是两排灯，上下两端是开窗的。

它是怎么用的呢？我们先来举个例子，假如你要去开门，直接用手的话，手上的静电就会直接通过门把手泄放，接触的瞬间产生静电放电，这个电压可能高达几千伏，甚至上万伏。

‌虽然这个静电的电压很高，但是由于放电时电流很小，而且时间很短，通常只有几毫秒，且没有持续的电流，所以一般不会对人体造成直接伤害，仅仅会有短暂的电击感，但是也挺讨厌的。

这个静电消除器一端用手直接拿，另一端直接接触门把手，也就是把它串联在放电回路中，这样子手就不会痛了。那这个原理是什么呢？我们站在电路的角度一起来看一下。

IN是放电端，一般是指人的手，AGND是释放端，假设为门把手吧（其实反过来也一样，两端不管怎么拿，都不影响静电放电，效果一样）。回路中串联了6颗2.2MΩ的电阻和几个发光二极管，电阻的主要作用是分压。

可以看到这个二极管确实挺多的，一共16个，8个一组串联，且两组反向并联。并联的目的是起到一个保护二极管的目的，互相钳位，不至于因为静电电压太高导致发光二极管击穿。之所以分为两组，主要想区分是放的是正电还是负电，然后用不同颜色的发光二极管作为区分。
