技术群里的小伙伴们忧心忡忡: AI技术飞速发展，真的会取代硬件工程师吗？

硬件笔记本

10月前浏览491

大家好，我是王工。

最近技术群里小伙伴们有两个话题引起了我的思考：

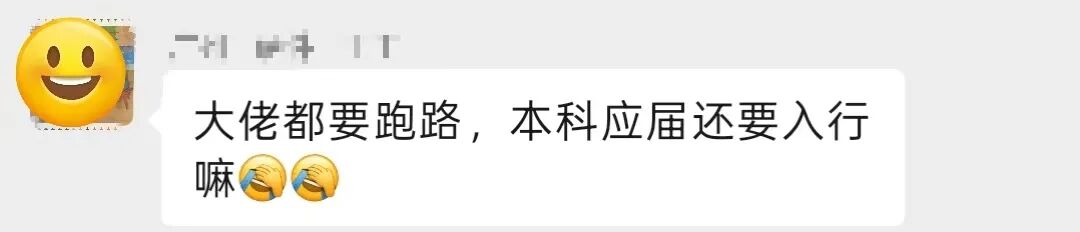

1、热议AI，AI技术飞速发展，咱们工程师真的会被取代吗？本科应届生表示很担忧。

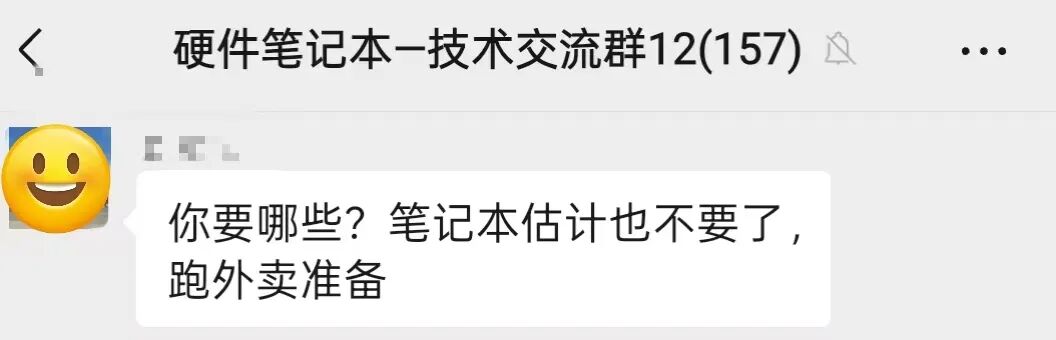

2、有硬件工程师已跑路，准备转行跑外卖，吃饭的家伙都不要了，在群里大甩卖示波器，万用表，电烙铁，热风枪等。

AI很强大，咱们工程师会不会被AI取代？何以稳定军心？咱们行业的出路和方向在哪？王工结合自己的经历，谈谈个人的一些看法。

AI目前的趋势

2025年是AI爆发的一年，各个平台到处都在大肆宣传AI的强大，甚至有些公共场所的AI机器人已经替代人类，完成一些简单的工作。

举例1：

最近，深圳的人形机器人辅助警察上街“巡逻”、基于DeepSeek开发的“AI数智员工”也开始辅助政务工作。

这是真正的AI机器人，已经走进我们的现实生活。

举例2：

还有一个例子，咱们国家出手了，据《人民日报》报道，养老机器人或将代替子女和护工走进现实。

近日，国际电工委员会（IEC）正式发布由我国牵头制定的养老机器人国际标准（IEC 63310《互联家庭环境下使用的主动辅助生活机器人性能准则》）。该项标准依据老年人生理和行为特点，为各类养老机器人的产品设计、制造、测试和认证等提供基准，将引领全球养老机器人产业健康发展。

中国乃至全球，人口老龄化加重，如何让老年人更好的被照顾是一个社会课题。养老机器人能大大减轻社会和家庭对老人照顾的负担，让老年人有尊严的独立居家高质量生活。

举例3：

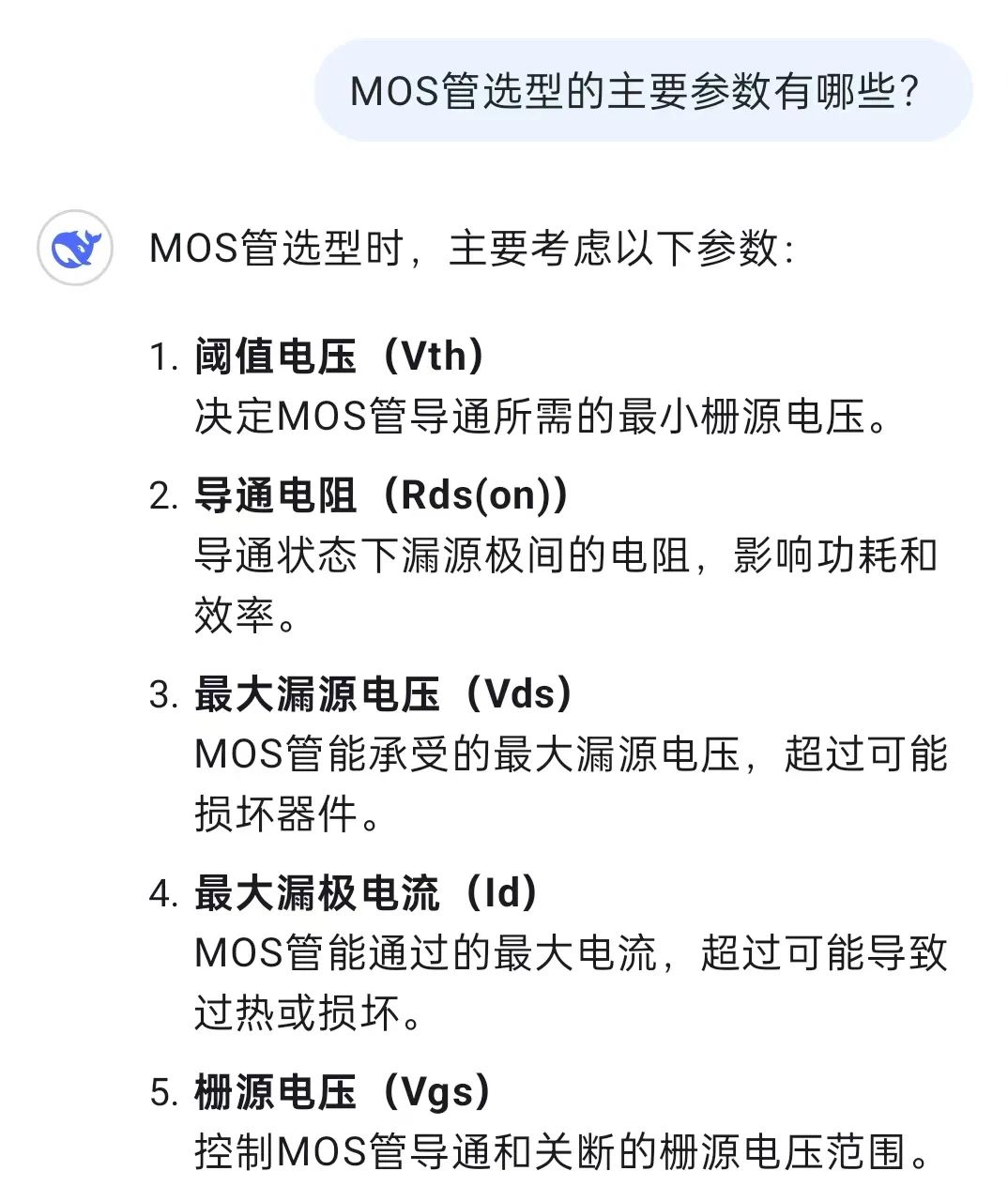

AI也能帮助我们搜集一些简单的素材，写工作汇报或者PPT，极大的提高了我们的工作效率。

AI会取代硬件工程师吗？

我先不回答这个问题，王工结合自己多年做硬件项目的经验，咱们一起来看看硬件工程师的工作内容。

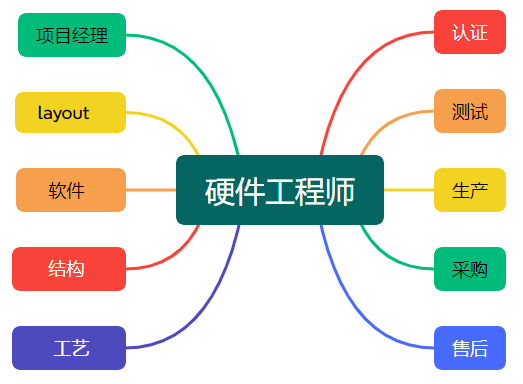

首先强调，硬件工程师不止研发硬件，要做好一名硬件工程师，考验的是工程师本人的综合能力。

1、对接项目经理：

项目经理说：我这里来了一个新的订单，有XX需求，要求成本不能太高。这时候，硬件工程师需要做哪些工作呢？

项目的可行性研究；
尽量用公司的标准品改制，用现有物料，减少物料的种类，方便仓库管理；
方案对比，找出最经济可行的方案；
跟项目经理反复磨合，一方面方案要合理且公司能够做到，另一方面要征得客户的同意。

2、对接软件：

假如我们要点亮一个LCD，软件工程师需要硬件的配合，并告知硬件选型设计的参数：

LCD本身支持的分辨率（如1920x1080），刷新率（如60Hz），水平/垂直同步信号（HSYNC/VSYNC），色彩深度（如RGB565或RGB888）；
接口类型：RGB，eDP，LVDS还是MIPI；
GPIO的引脚配置：需确认GPIO引脚连接（如复位，使能，背光控制PWM控制引脚），需确认高低电平，以及PWM频率和占空比。
调试遇到问题时，需要准备万用表，示波器等基本工具逐一排查，确认是硬件问题还是软件问题。

3、对接结构：

假如我们要设计一个客户定制的主板板卡，硬件需要提供以下信息：

电子元器件的尺寸规格书，安装位置建议，接口位置（如USB、电源、以太网、HDMI接口）；
需提供发热元件（如CPU、电源模块）的功耗，以便散热器的选型；
需标识敏感电路（如射频模块），以便结构工程师设计金属屏蔽罩以减少电磁干扰；
需提供天线类型（如PCB天线、外置天线）和安装位置。

以上只写了一小部分内容，实际需要跟结构工程师反复磨合，如果不合适需要重新选型。

4、对接认证：

关于认证，这个话题就太多了，它是咱们产品设计完成后的最后一关，也是相当复杂的一项工作。

最头痛的就是RE辐射测试，我认为这也是硬件工程师工作范围之一，也是最考验人的地方，这里就不展开讲了。

你以为这就完了？硬件工程师还要对接采购，工艺，生产，售后。总之，产品从设计到出货，你的项目有问题就会找到你。

大公司分的很细，就像我上面描述的，小公司可能一个人把硬件，PCB，软件，结构，认证，测试都给干完了。

综上所述，我认为硬件工程师这个岗位是具有创造性的，不仅仅是一些简单的操作，而是一整套带主观意识的系统。

如果硬件工程师失业了，那软件工程师呢？现在的AI已经可以写代码了。

那测试，结构，采购，测试，生产呢？你告诉我他们怎么办？

结论：

所以，我认为硬件工程师不会被AI完全替代，但咱们的工作方式可能会发生变化。通过学习和适应新技术，AI将成为咱们的有力工具，帮助咱们在设计和开发过程中实现更高的效率和创新。

备注：

1、以上我说的是一个相对复杂的产品，需要各个岗位的密切配合，相比之下，那些产品功能简单，对硬件工程师的要求不太高的行业就比较难说了。

2、所以，虽说都是硬件工程师，所选的行业，所做的产品不一样的话，工资待遇也是不一样的。

咱们行业的出路和方向在哪里？那些知名的行业大佬就比较有发言权了。

咱们行业的出路和方向

王工了解到，本月上海有一个比较大型的线下研讨会，会议主题直击人工智能AI，5G 通信和量子计算芯片等前沿热点，它能更好的指导咱们硬件工程师未来的一个就业方向，也能让各企业即时掌握国际先进技术与战略讯息。

这次会议来的都是行业大咖，包括：

ADl
Cadence
是德科技
OnSemi
Vishay
lmagination
芯原微电子
达摩院
腾讯云
思特威
思尔芯
东芯半导体
普冉半导体
英韧科技
芯成半导体
晶华微
英诺达
WeEn
ST半导体
阳光电源
贝岭

以上只列举了部分公司，活动非常有意义，我建议大家有时间的话都尽量去现场看一看。
