你以为硬件工程师天天都在搞技术？别天真了！

硬件笔记本

7小时前浏览12

大家好，我是王工。

作为一名从业多年的硬件工程师，经常有新入行的同事问我："王工，你们平时到底在忙些什么？"今天我就以第一视角，带大家看看咱们硬件工程师的真实日常。

文中内容都来自我和身边同事的真实经历，虽然用"我"来叙述，但其实是集众多硬件工程师的工作状态于一身。希望通过这些分享，能让新人更直观地了解这个职业的酸甜苦辣。

011

早上9点，我坐在工位上，开始思考人生

“今天一定要把那个运放电路调通！”——这是我每天早上给自己打气的方式。

然后，现实很快给我泼了一盆冷水。

刚打开电脑，OA流程就到了我这：“XX芯片又缺货了，请赶紧找替代料，并在XX之前完成验证，这批货客户要得急。”

我：“……”（默默打开各个平台的网站，开始在进行替代料的查找。）

没过一会儿，早会开始了。领导问：“那个项目进度怎么样了？”

我心想：“我连物料都没凑齐，你问我进度？”

但嘴上只能说：“在推进了，在推进了……”

硬件工程师的日常，从“自我欺骗”开始。

021

你以为我在画电路图？其实我在做BOM！

快到中午了，我终于有时间打开Orcad，准备好好检查优化一下原理图。

结果，生产部一个劲的在群里艾特我：“BOM里有个电源AC线的品号写错了，客户要的是欧标，结果写成了美标！”

发现这个项目，上周客户临时变更要求时漏改的，这已经是本月第三次因为规格问题被生产部@了，每次都是十万火急。

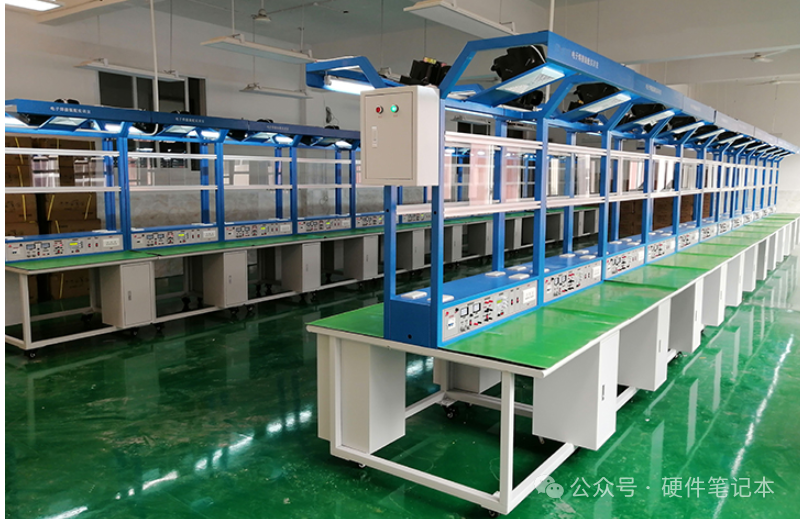

"这个要立即处理！产线已经停线等着了！"生产主管在群里不停催促。

于是，接下来的1小时，我：

跟采购确认新物料库存
改BOM
发ECN（工程变更通知）
催流程

我是硬件工程师？不，我其实是“BOM工程师”。

031

下午2点，EMC实验室传来噩耗

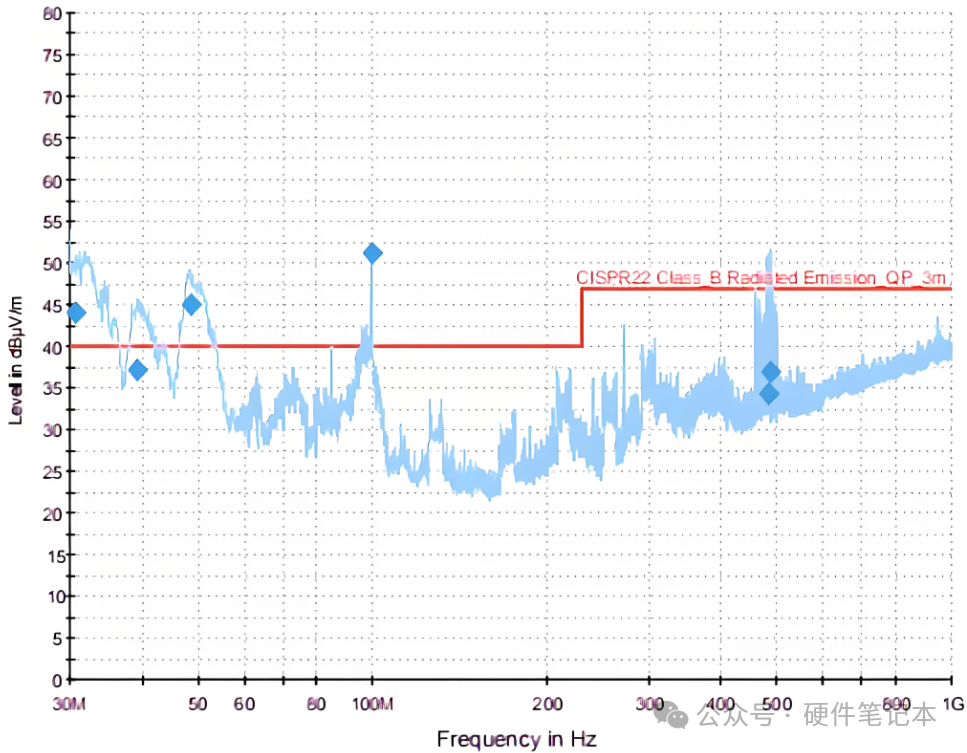

刚搞定BOM，认证实验室的群里发来消息：“样机RE辐射超标了，过不了认证！”

仔细看了测试波形，妈呀，这也太离谱了吧！

我：“……”（内心OS：这TM是哪个环节的问题？摸底时设备位置的摆放，陪测样品的清点，想想到底差异是什么，明明摸底能过，为什么换一个实验室又不能过了？）

于是，接下来的半天：
疯狂的查找差异性，有没有可能什么漏掉了，这明显是电源问题，难道是磁环忘了加？或者哪个参数不稳定？

咱们硬件工程师的真实身份：救火队员。

客户样品炸了？找我！
生产不良率高？找我！
EMC不过？还是找我！

拼技术？不，主要是拼的是心态。

041

晚上7点，我还在和结构工程师“Battle”

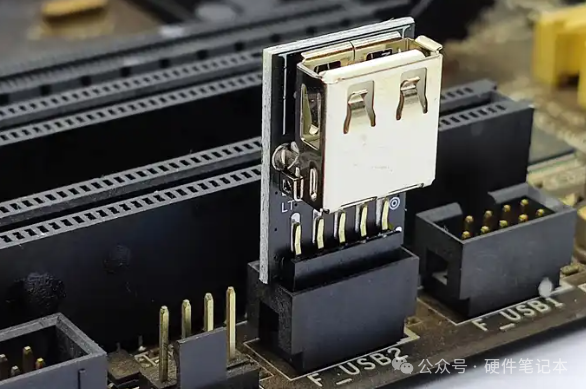

终于改完板子，正准备下班，结构工程师发来消息：“你这个接口位置和外壳干涉了，能不能选个小点的座子。”

我：“？？？这版结构不是已经确认过了吗？”

他：“客户临时改了需求……”

于是，我又打开原理图，重新选了物料，也通知layout开始调整布局。

硬件工程师的日常：50%技术，50%沟通。

和结构工程师 → “这接口位置对不上！”
和软件工程师 → “这程序跑不起来，看看硬件有没有问题！”
和供应商 → “交期能不能提前？加钱也行！”

我们不是工程师，是“人形协调器”。

051

为什么硬件难入门？因为经验都是“坑”堆出来的！

刚入行时，主管拍着我肩膀说："小伙子，做硬件最重要的是什么？是经验！"当时我不以为然，直到...

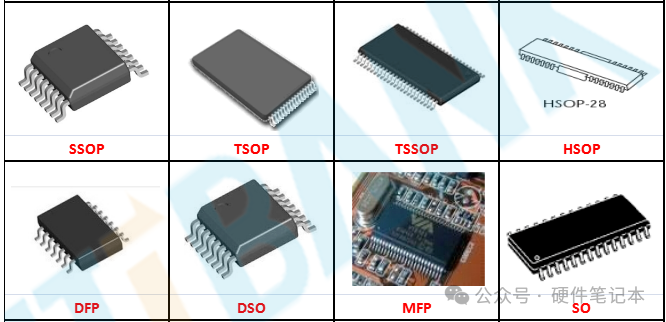

第一次独立选型就栽了大跟头。客户要个存储芯片，我对着规格书精挑细选，最后锁定某大厂的型号。等样品回来傻眼了——我把SOP-8封装看错了，100片板子全废，重做花了几大千。

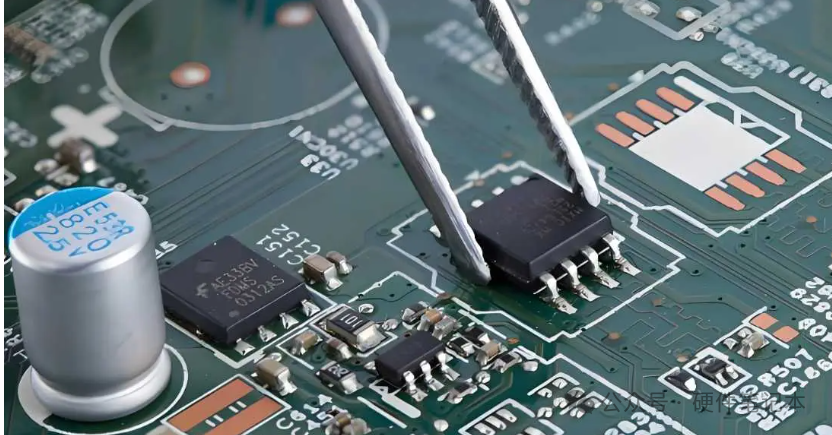

投板经历更惨烈。为了赶项目节点，我省掉了设计评审环节。结果板子回来调试时，发现关键信号线都没连上！只能拿着显微镜，用0.1mm的漆包线在0402封装的电阻焊盘上飞线。那天凌晨一点，保安来巡楼时，看见一个蓬头垢面的人趴在实验台上，还以为是在拆炸弹。

最惨痛的教训是第一次做EMC测试。看着测试报告上密密麻麻的超标点，我整个人都是懵的。返工改板花了两周，重测费交了5000，还被客户追着问进度。后来每次设计都会在笔记本第一页写着："EMC不是玄学，是细节！细节！细节！"

现在带新人时，我总会说："别怕犯错，但同样的坑别踩两次。记得把教训记下来，这都是的经验之谈！"

061

硬件工程师的真实能力：不是技术，是“熬”

等物料的焦虑是最折磨人的。记得有个项目因为一颗DDR缺货，整个项目卡了一个多月。每天早会都要汇报"今日催料进展"，看着日历上不断推迟的节点，很是无奈。

EMC测试绝对是玄学现场。同样的设计，上次过了这次就超标；改了个不相干的地方，问题莫名其妙就解决了。有次为了过辐射测试，我们在实验室里贴铜箔、加磁环、换电容，把板子包得像木乃伊。实验室的测试工程师笑着说："你们硬件工程师拜不拜什么神？我看得准备个EMC之神供着。"

客户改需求更是家常便饭。最夸张的一次，客户在量产前一周说要改接口定义。看着已经贴好的1000多片板子，我欲哭无泪。默默在我的项目更改记录备注"客户第7次修改版"。

在这个行业摸爬滚打多年后，我终于明白：

教科书上的理想电路永远打不过现实中的电磁干扰
再完美的设计也抵不过供应链的一个"缺货"状态

所以，如果你问我硬件工程师最重要的是什么？

是能在第N次改板时依然保持微笑的心态

是能在一地鸡毛中找到那根关键飞线的眼力

是能一边改BOM一边接催料电话的多线程处理能力

欢迎在评论区分享你的"入坑"经历，让我们一起在"打杂"的路上越走越远！
