在模态分析中！螺纹连接应该怎么考虑?

螺纹连接

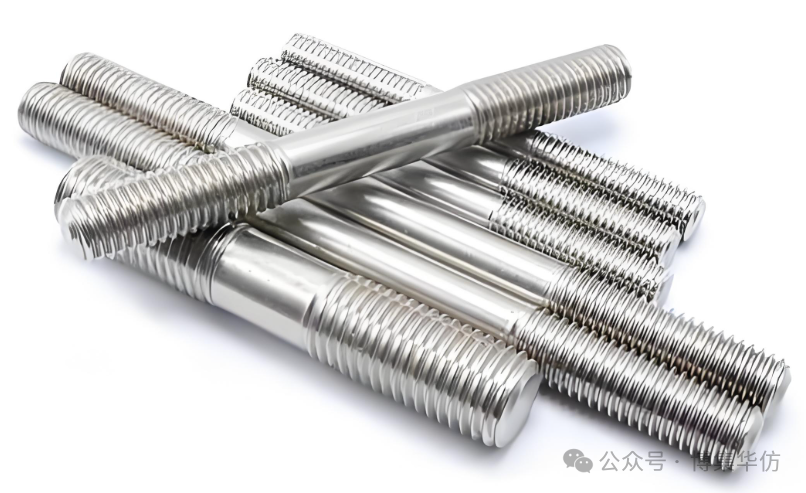

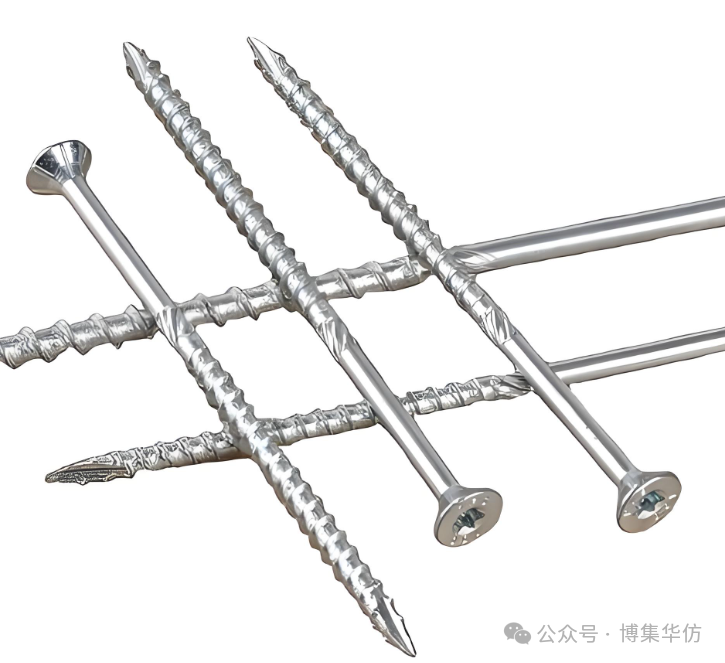

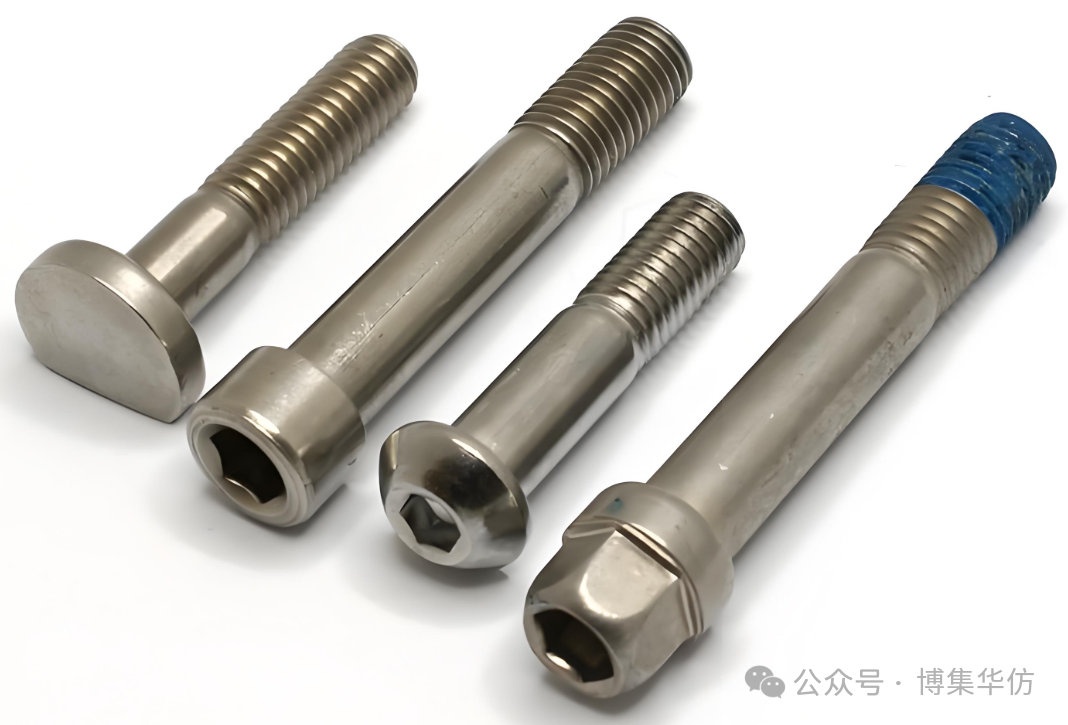

    螺纹连接包括螺栓连接、螺柱连接、螺钉连接等，是最常见的机械连接方式之一，非常值得仿真工程师的关注。

绑定

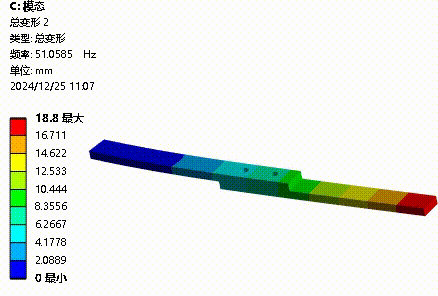

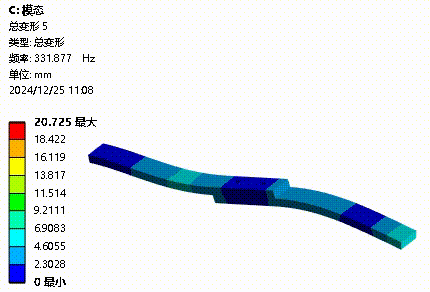

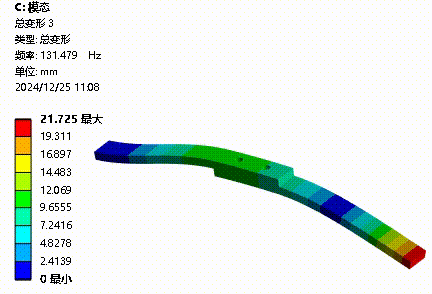

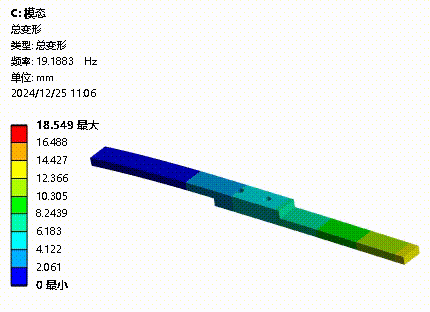

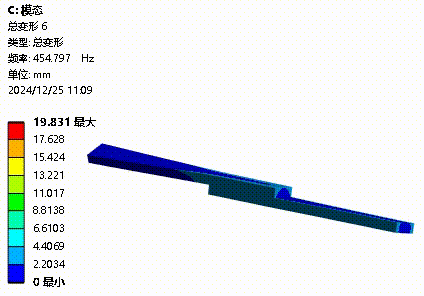

    首先做个最简单的建模，模态分析是线性分析。忽略螺栓模型，将被连接件绑定，固定左端面，模态分析结果如下图所示：

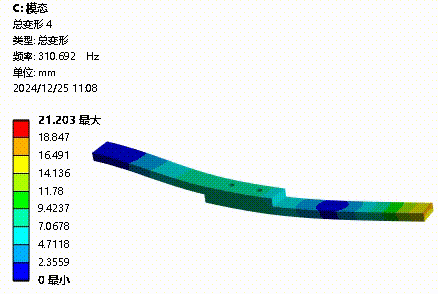

    将所有连接关系定义为绑定，分析结果如下图所示：



摩擦

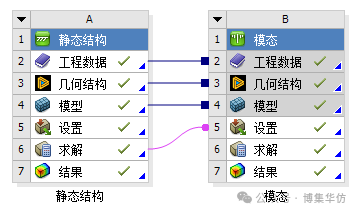

    如果要考虑摩擦接触，必须先进行非线性静力学分析，然后再进行模态分析。

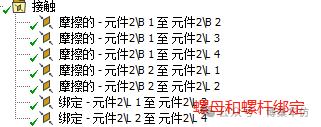

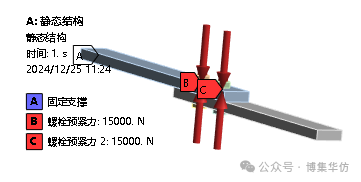

    定义摩擦接触，施加螺栓预紧力

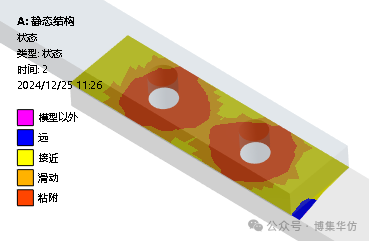

    预紧后的接触状态：

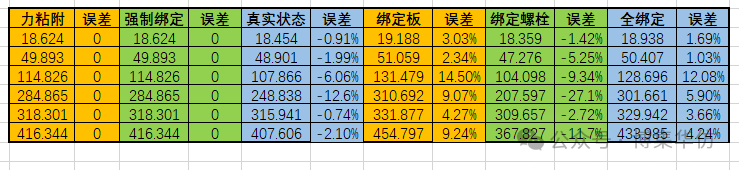

总结

2）使用真实状态，频率结果偏小；

3）只绑定板的频率结果最大；

5）不同阶频率对设置的敏感度不一样；
