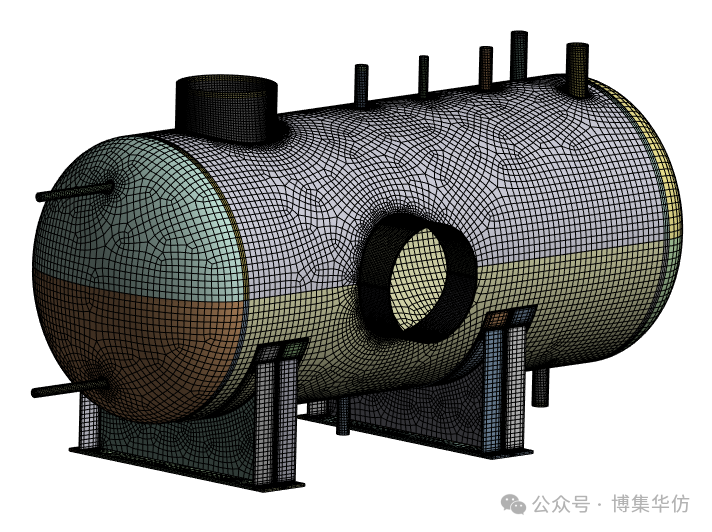

完整卧式容器！六面体网格划分实战！

对于板壳结构，通常会划分为壳单元，这样网格规模少，并且网格划分也简单。

但压力容器行业要求用实体单元，因为应力分类是压力容器分析设计的核心技术，在仿真中，只有实体单元才能进行应力分类。（如果有兄弟想说壳单元也能应力分类，好好去研究下再说）

其实按照现在的单元技术，在通用结构仿真中（静力学和振动），四面体单元和六面体单元在精度上已经没什么区别，但压力容器行业对六面体网格仍然保持着疯狂的要求。

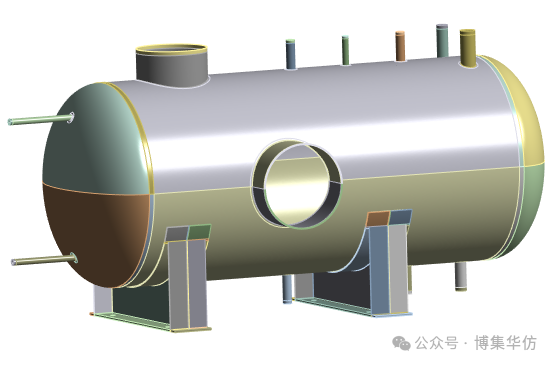

对于上图的完整卧式容器，很多兄弟学了很久仿真，也没能力划分为六面体网格。这是很打击人的事情，让人觉得没意思。

笔者忍不住呼吁行业专家们，更新下认知，放过兄弟们，不要再过度追求六面体网格了。

笔者是专业鼓捣软件的，给完整卧式容器划六面体网格，心里也要骂娘的。

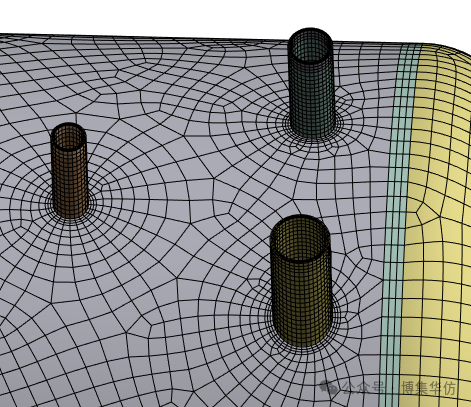

具体划分过程极其繁琐，通过文字无法展示，只能找机会直播给兄弟们看看，这里总结两个经验：

1）网格划分失败，可能是几何原因；

2）网格大师也要反复尝试才能完成；

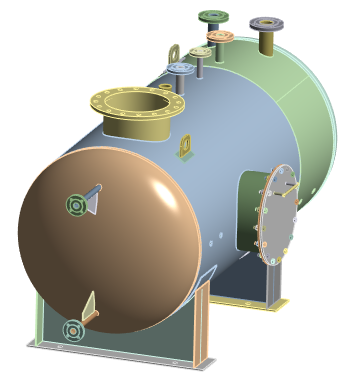

兄弟们，看一看，这些模型，你能不能把他们都划分为六面体网格。
