螺纹连接仿真建模-四个核心知识点！

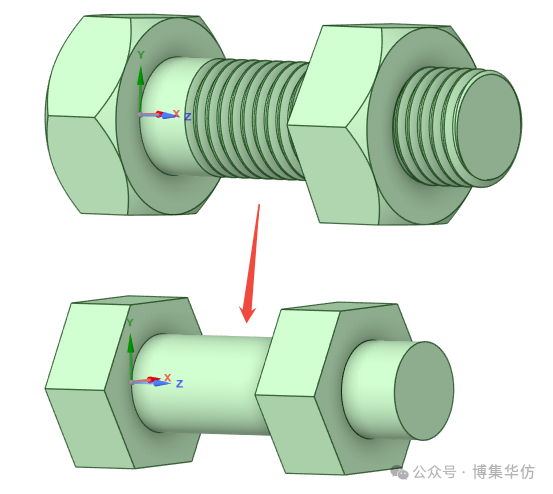

螺杆的外螺纹与螺母的内螺纹牢靠的啮合在一起，首推使用共节点建立连接关系。

绑定接触在总体上能实现和共节点一样的效果，但由于节点并非一一对应，在接触面和目标面的局部位置，计算结果存在误差。如果不关注局部结果，则可以使用绑定接触。

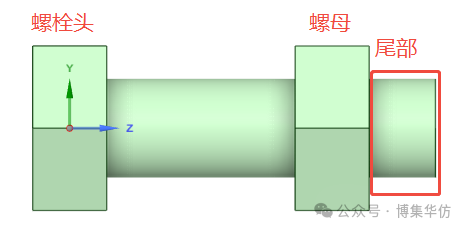

如果去除螺杆尾部，会更利于网格划分，所以需要考察尾部对分析结果的影响，即考察尾部对螺栓总体刚度的影响。



昨晚直播，通过一个简单案例表明：尾部去留大概产生1-1.5%的误差，对于工程而言，这种误差完全可以忽略。

当然不同螺栓不同工况，影响会有所不同。但对于大部分场景，建议去除尾部。

将螺栓简化为梁单元是建模的常见做法。梁单元一共有三种方式获得。

第一种，对实体螺杆进行抽梁，自动赋予截面；

第二种，自建线体，然后赋予螺杆截面；

第三种，建立梁连接(单个梁单元)；

前两种在SpaceClaim界面，后一种在Mechanical界面。其中最便捷是第三种，最麻烦是第二种。如果模型自带实体螺栓，第一种方式也是不错的选择。

昨晚直播，通过一个简单案例表明：三种梁单元的分析结果是差不多的，三种方法都是可行的，但在后处理具体操作上会所有不同。

笔者建议：如果分析要求不高，使用第三种，因为第三种最快；如果分析要求较高，最好使用第一种或第二种，保留线体，结果后处理会更加便捷，也不容易出错。
