焊接件疲劳校核-仿真建模细节规定！（来自国际标准）

根据规范BS-7608，焊接件建模规定如下：

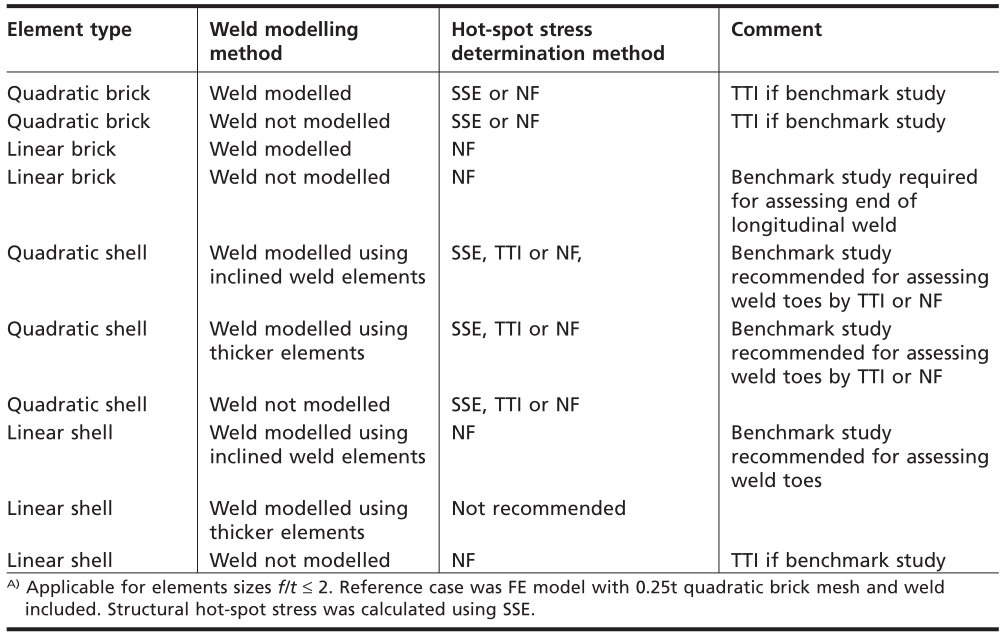

1）四种单元可以选择：二阶六面体单元、一阶六面体单元、二阶壳单元、一阶壳单元。不推荐四面体单元。

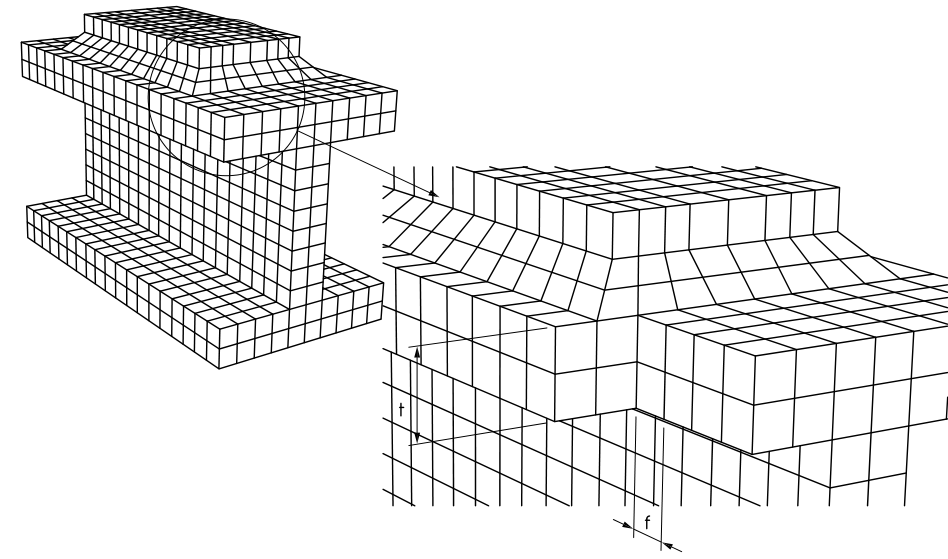

2）由于焊缝一般远小于连接件尺寸，所以焊缝存在建模或不建模两种方案。

3）对于壳单元，焊缝建模存在两种建模方案：壳单元倾斜建模、较厚单元建模。

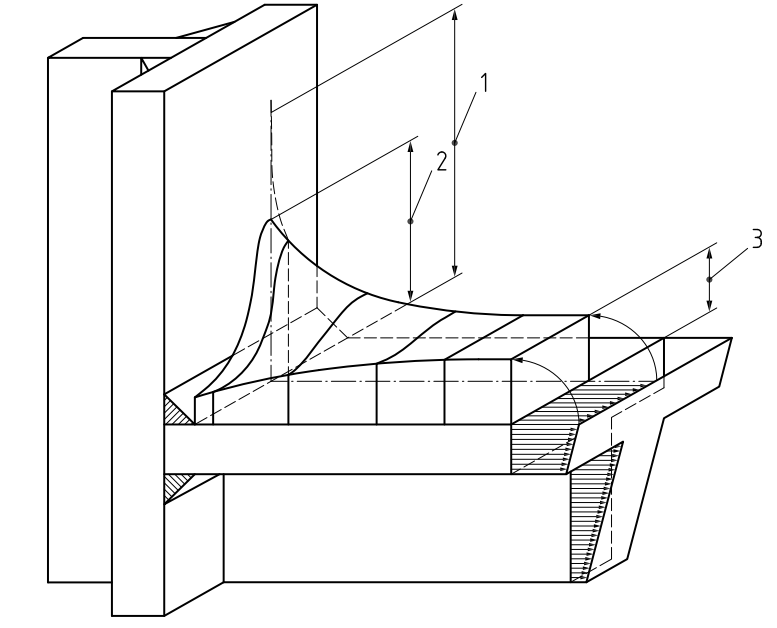

4）确定热点应力有三种方法：SSE（表明应力外推法）、TTI（厚度积分法）、NF（节点力法）。

5）SSE对网格划分尺寸有严格要求，但计算简单；TTI与NF对网格划分尺寸要求较松，但计算复杂。
