示波器探头竟然只有7MHz带宽！

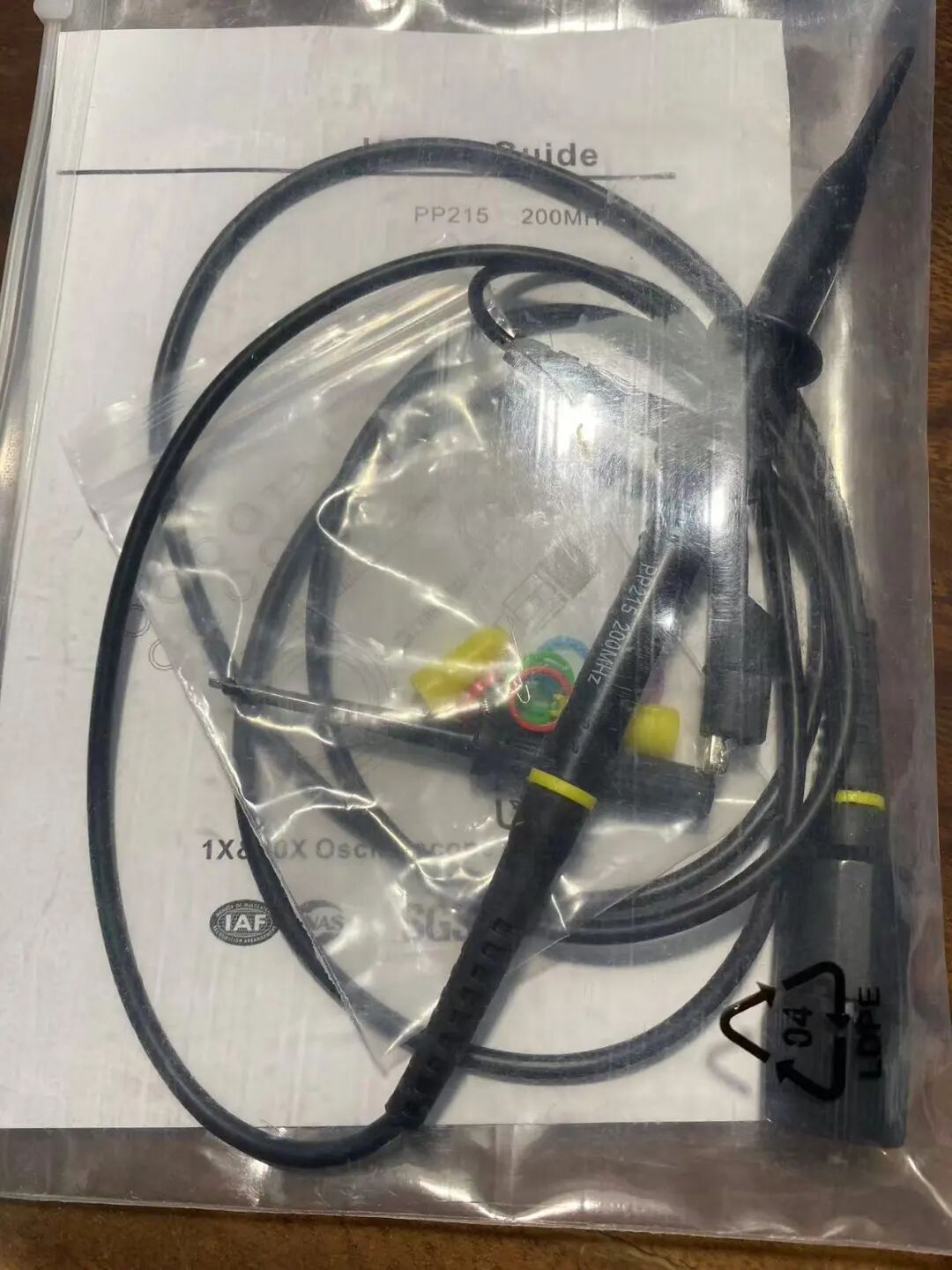

前段时间参加了鼎阳的一个打卡活动，薅了一支带宽200MHz的示波器探头。这样小编手头就有两种示波器探头：带宽70MHz和带宽200MHz。于是小编就想摸索下示波器探头带宽的测量。

一道问题

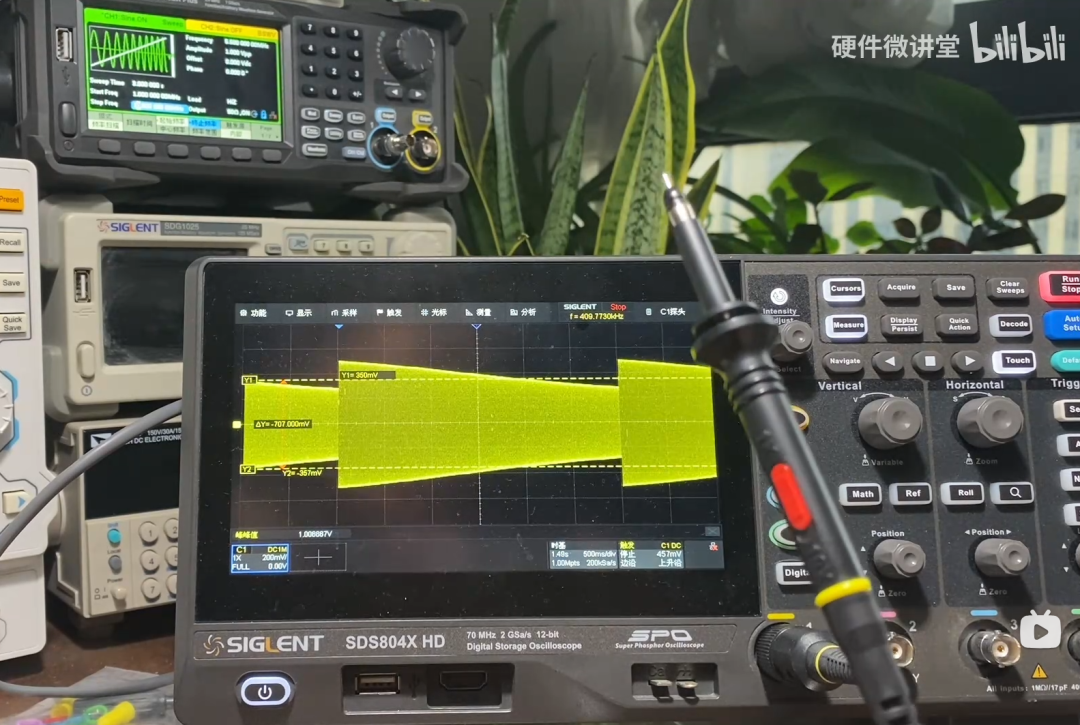

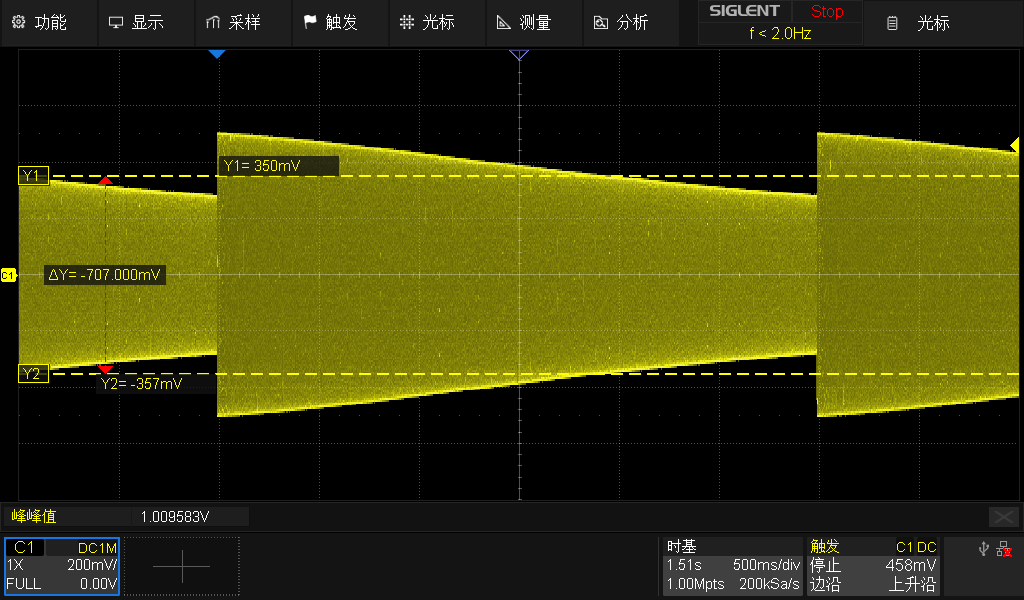

如下图搭建测试，用多功能信号发生器作为信号源，输出峰峰值1V，扫频频率1MHz~10MHz的正弦波，扫描时间为3s。在测试示波器探头带宽时发现当频率扫频到10MHz时，正弦波的峰峰值已经跌落到707mV以下。

粗略估算下，探头带宽大概只有7MHz。一脸懵，探头带宽怎么只有7MHz？是我们测试环境有问题，还是探头参数虚标？

探头x1档和x10档的区别

经过一番摸索，示波器探头带宽只有7MHz，这不是探头参数虚标，而是探头设置在x1档的原因。

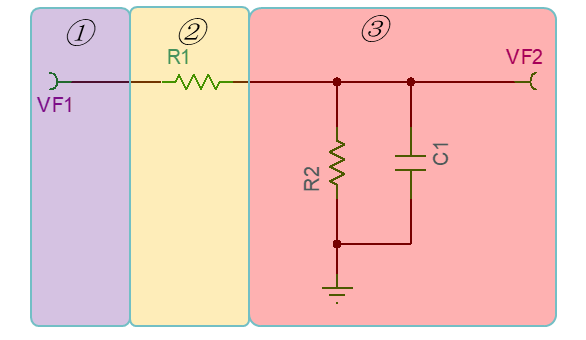

上图探头选择x1档时，信号接入示波器的等效电路，上述标号解释如下：

①待测电路；

②探头x1档等效电路；

③示波器输入端口等效电路。

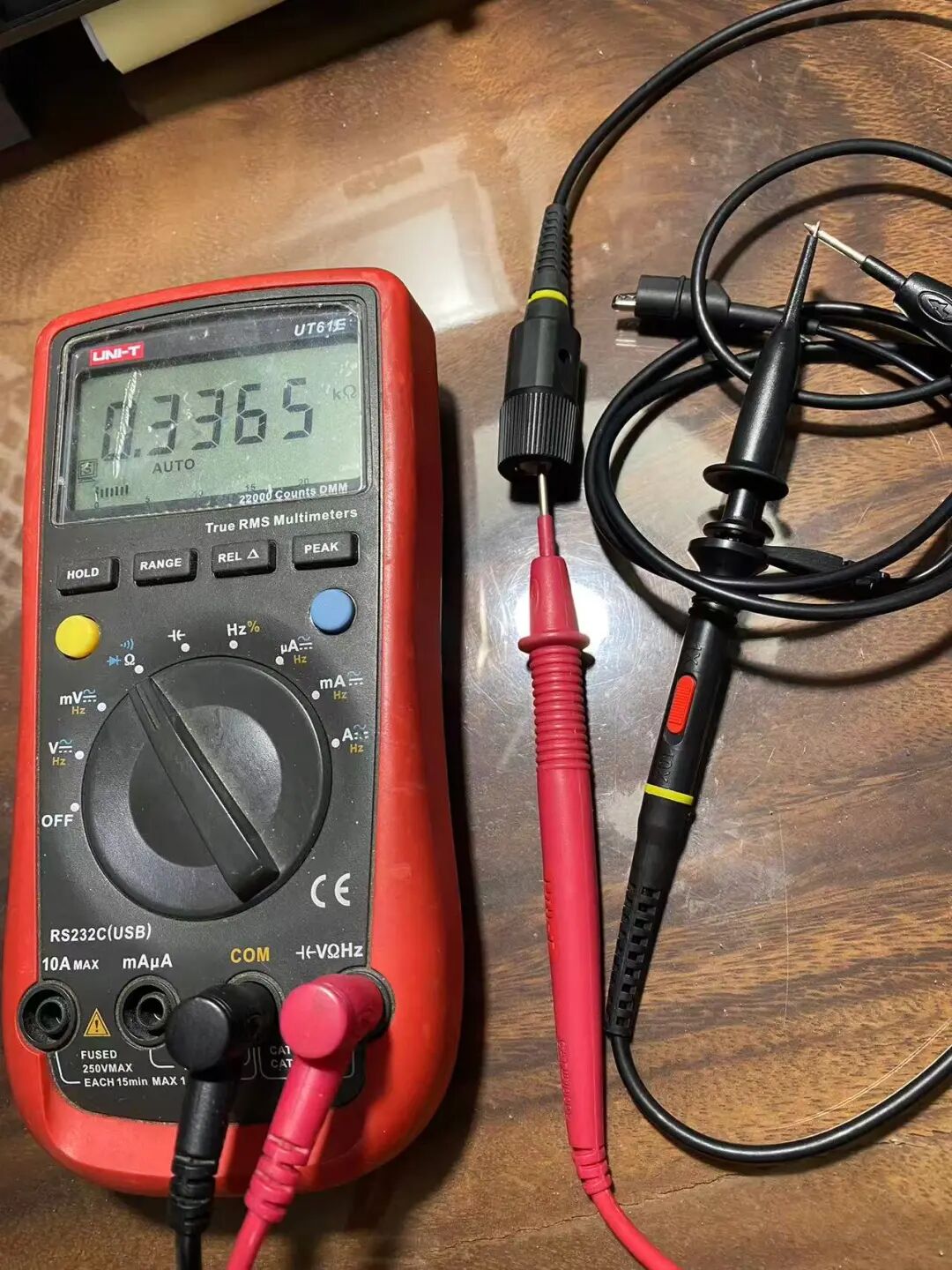

R1的阻值大概是几百欧姆。如上图，用万用表实测x1档探头的阻抗是337欧姆。

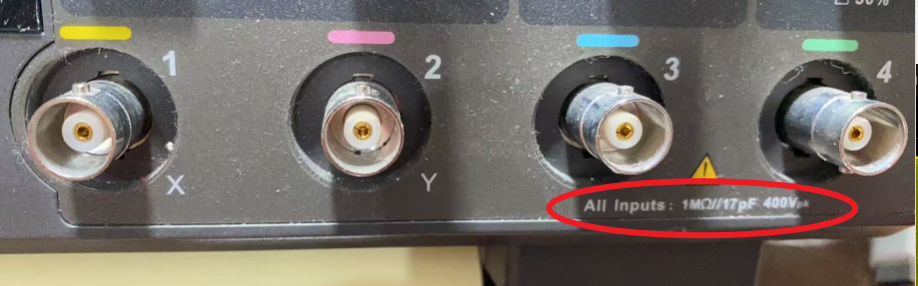

R2是示波器输入端口的阻抗，如上图，阻抗为1MΩ，用万用表测试也是这个数值。

C1电容，包含了示波器输入端口的电容，探头上的寄生电容，探头上可调的补偿电容，大概是几十pf、100pf这个量级。

按照低通滤波器截止频率f=1/2πRC来计算，初步估算下来带宽确实只有几兆Hz。

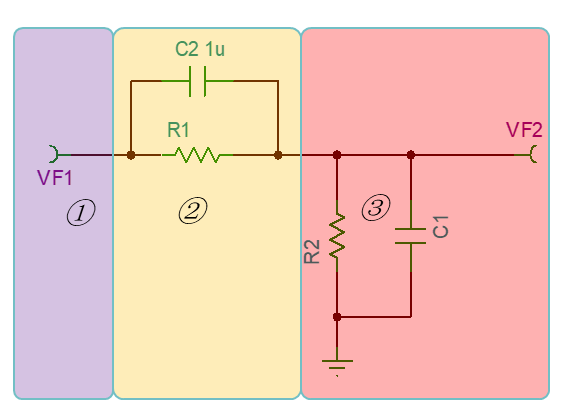

上图为示波器探头设置为x10档时，信号接入示波器的等效电路，上述标号解释如下：

①待测电路；

②探头x10档等效电路；

③示波器输入端口等效电路。

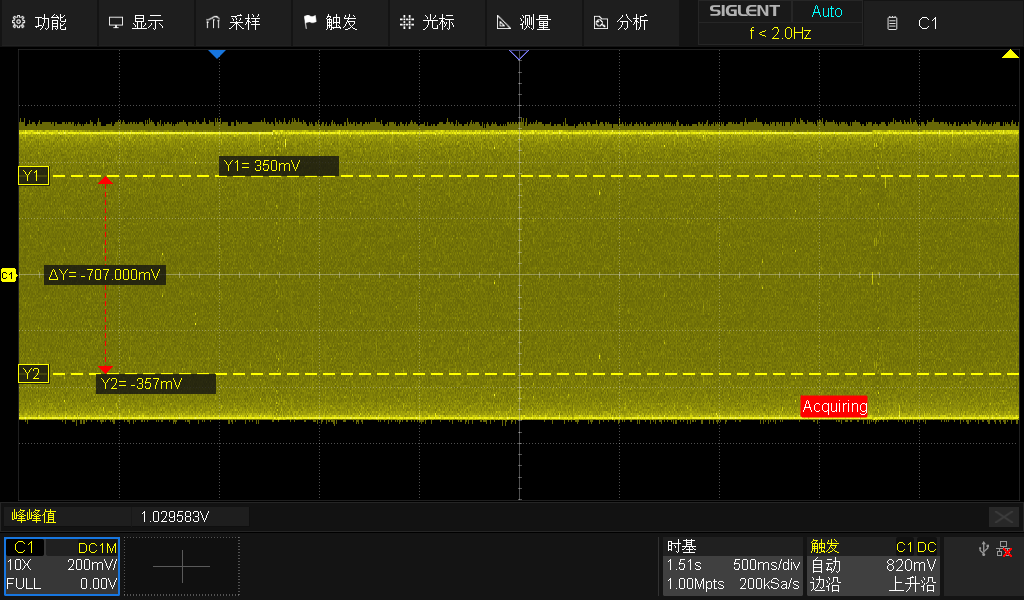

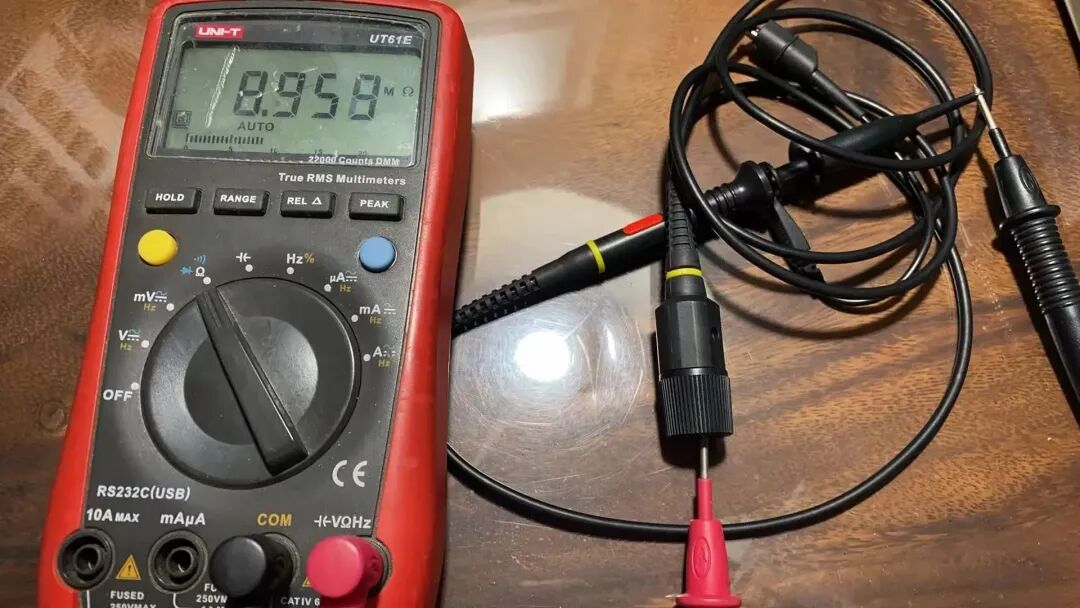

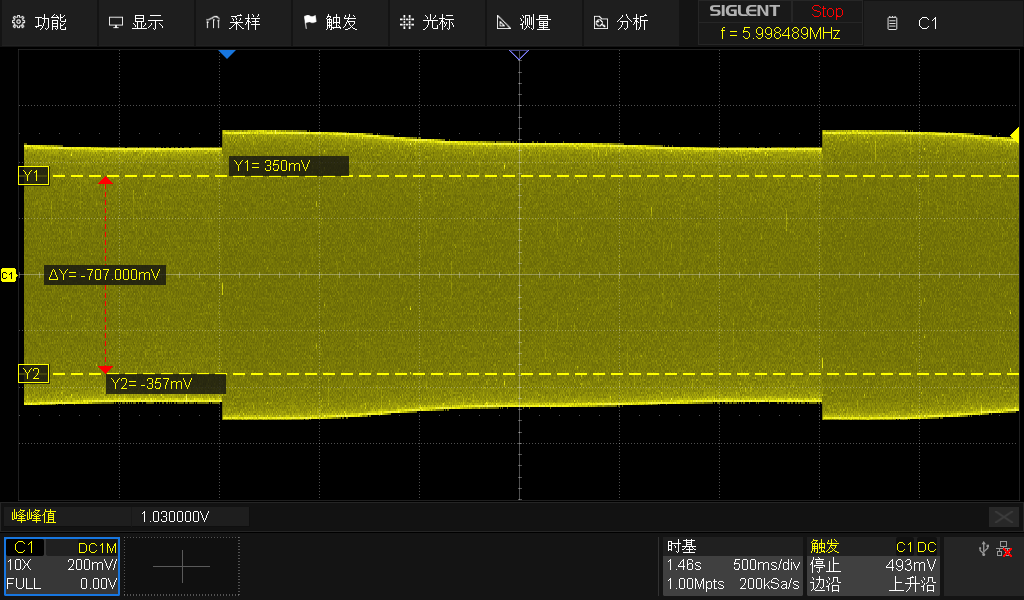

R1的阻值大概是9MΩ。如上图，用万用表实测x1档探头的阻抗是8.96MΩ。此时我们再去观测示波器上的波形，如下图所示，把示波器上端口相应调整为10:1档位，时基不动，可以看出在1MHz~10MHz内，峰峰值基本看不出明显降低，测出来也在1V左右。

此时我们把信号发生器的扫频范围扩展到1MHz~60MHz，测得如下波形。虽然能看出波形幅值在逐渐减小，但峰峰值都在707mV以上。这说明此时探头带宽是超过60MHz的。

由于小编手上的信号发生器最高只能输出频率60MHz，所以没办法去测试更高的带宽。不过没关系，今天我们想和大家分享的问题是示波器探头x1档和x10档的区别，x1档的带宽为什么会远小于x10档的带宽。相信通过上面聊的内容，你已经有了答案。

怎么样？一个简短的问题，给出的回答可浅可深，就看你对这个知识点的理解达到怎样的程度。你学废了么？

来源：硬件微讲堂

高频电流探头DIY--屏蔽效能，具象化！

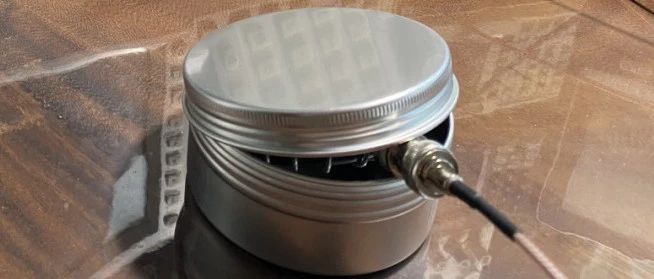

前两天在公众号上发了一个问题，高频电流探头DIY时BNC接头选型时选用A，还是B？小编这边最后选择的是B。原因是A种BNC，外壳在安装锁付后，壳体不能和BNC的地做到可靠搭接，因为螺丝锁付处是塑料。而B种BNC在螺丝锁付时可直接和外壳做到360度环搭，这种搭接是非常良好的！回答完上周的问题，我们先接频谱仪试试看。将扫频范围设置为80M~108MHz，RBW设置为10kHz。如下图所示，能探到很多能量点，这里大多是FM调频广播的频点。此时我们将电流环放置到铝盒中，不盖盖子。从频谱上看，前半段稍微抬升了几dB，后半段是降低了几dB。其实，由于是不封闭的，并没有表现出明显的屏蔽效果。注意铝盒的表面是打磨过的，破坏了表面的氧化层。下一步，我们将打磨过的上盖盖上，保证上下壳体的边缘都搭接到BNC的金属外壳上。这里可以用万用表测试下是否导通。再看下频谱仪，哇偶！降低30dB！！！整个频段范围内的迹线都下降了30dB。之前总是说要屏蔽，屏蔽好，一直也说不清到底怎么好，好在哪里？这一刻，屏蔽罩的屏蔽效能，具象化了！PS：此时的高频电流探头还是个半成品，后面还有。怎么样？一个简短的问题，给出的回答可浅可深，就看你对这个知识点的理解达到怎样的程度。你学废了么？来源：硬件微讲堂
