新能源汽车电机十大创新技术发展趋势

3天前浏览126

驱动电机是新能源汽车动力输出的 “核心引擎”，其性能直接决定车辆续航、动力响应与可靠性。随着材料科学、结构设计、智能算法的交叉融合，驱动电机技术正从单一性能优化转向全生命周期革新。结合最新技术探索与产业实践，以下十大趋势全面覆盖当前及未来核心技术方向，系统呈现驱动电机的进化路径。

一、材料体系革新：从基础性能突破到特种材料应用

材料是电机性能升级的 “基石”，传统硅钢片、铜线的性能瓶颈正被多元新材料打破，形成 “基础材料优化 + 特种材料突破” 的双轨格局。

1. 非晶合金与纳米复合材料的深度应用

非晶合金
相比传统 35W250 硅钢片，非晶合金的磁导率提升 3-5 倍，矫顽力降低 80%，铁损可减少 50%-70%。目前已从辅助电机向主驱动电机渗透，某车企搭载非晶合金铁芯的电机，在 12000r/min 工况下效率提升至 97.5%，百公里电耗降低 3-5kWh。未来通过薄带制造工艺优化，非晶合金铁芯的成本有望降低 30%，进一步扩大应用范围。
应用事例：非晶合金已从概念走向规模化应用，广汽埃安通过激光切割工艺解决非晶材料脆性难题，将材料利用率提升至 95%，其夸克电驱 2.0 系统搭载非晶合金铁芯，配合 8 层超导扁铜线设计，实现 98.5% 的最高效率和 13kW/kg 的功率密度，率先批量装车于广汽昊铂 HL车型。该车在 CLTC 工况下整车效率达 93%，能耗降低 4%，电池容量不变时续航提升 30-50km，最高可达 800km，印证了非晶材料在续航优化上的实际价值。

纳米复合绝缘材料
在绕组绝缘材料中掺入碳纳米管或石墨烯，可使材料耐热等级从 155℃提升至 220℃，绝缘强度提高 40%。这让电机能在更高温度下稳定运行，例如某款搭载该材料的电机，持续运行温度上限从 180℃升至 240℃，功率密度提升 25%，适配高性能车型的高负荷工况。

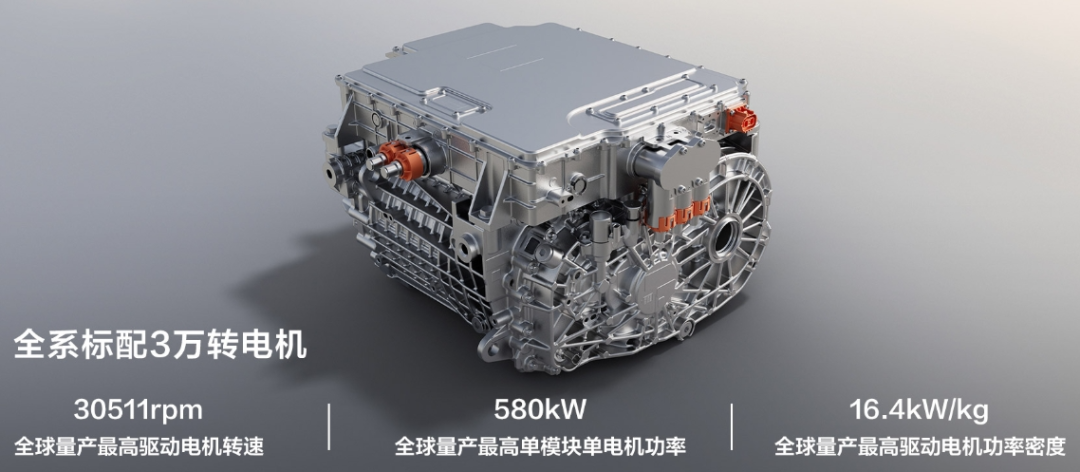

应用事例：纳米复合绝缘材料则成为高压平台标配，比亚迪超级 e 平台电机采用掺石墨烯的绝缘绕组，耐热等级提升至 220℃，支撑起 30511 转 / 分的高转速，适配比亚迪汉 EV 高性能版的持续高负荷运行需求。

2. 永磁材料的 “降稀土化” 与性能强化

高矫顽力稀土永磁材料
通过钕铁硼永磁体的晶界扩散处理（如添加 Dy、Tb 元素），其高温矫顽力（Hcj）在 200℃时可达 2000kA/m 以上，退磁风险降低 60%。目前已应用于 800V 高压平台电机，解决了传统永磁体在高温、高磁场下的性能衰减问题。
应用事例：高矫顽力稀土永磁体已成为 800V 平台核心配置，特斯拉 Model 3 高性能版采用晶界扩散处理的钕铁硼磁体，200℃时高温矫顽力达 2000kA/m 以上，解决了高速工况退磁问题。
无稀土永磁材料替代
锰铝碳（MnAlC）合金的磁能积（BH）max 可达 72kJ/m³，接近中低性能钕铁硼，且成本仅为后者的 1/3；高性能铁氧体材料通过掺杂 Co、Zn 元素，磁能积提升至 50kJ/m³，已在 A00 级电动车的驱动电机中试点应用，未来有望覆盖更多入门车型。
应用事例： “无稀土化” 路线在入门车型中快速渗透，比亚迪海鸥低配版采用掺杂 Co、Zn 的高性能铁氧体磁体，磁能积达 50kJ/m³，成本较传统钕铁硼方案降低 30%，仍能满足城市通勤的动力需求。锰铝碳合金则在五菱宏光 MINIEV部分测试车型中试点，其 72kJ/m³ 的磁能积可匹配微型车的功率需求，成本仅为中低性能钕铁硼的 1/3。

3. 极端性能材料的探索

高温超导材料
钇钡铜氧（YBCO）高温超导带材在 77K（液氮温度）下电阻为零，用其制作电机绕组可使铜耗降低 99% 以上。某试验电机采用 YBCO 带材后，功率密度达到 15kW/kg，是传统电机的 3 倍，但目前材料成本高达 2000 元 / 米，且需配套低温冷却系统，仍需突破产业化瓶颈。
应用事例：高温超导材料虽未量产，但宝马与美国超导公司合作开发的 YBCO 带材试验电机，已在宝马 iX M60的原型车中测试，功率密度达 12kW/kg，较量产电机提升 2 倍，为未来超高性能车型奠定基础。

超材料
通过设计周期性人工微结构，超材料可实现对磁场的精准调控。例如用超材料制作电机磁屏蔽层，漏磁率降低 30%；用超材料设计定子齿部结构，气隙磁场畸变率减少 15%，显著降低转矩脉动，提升电机运行平稳性。
应用事例：超材料则率先应用于精密部件，蔚来 ET7的辅助电机采用超材料磁屏蔽层，漏磁率降低 30%，配合扭矩矢量控制算法，使转向响应精度提升 15%。

二、结构设计突破：从形态优化到原理重构

电机结构正从传统径向磁通、三相设计，向多维度创新演进，核心目标是实现 “小型化、轻量化、高容错”。

1. 磁通路径与拓扑结构优化

轴向磁通电机深化设计
通过双定子 - 单转子、多盘式结构优化，轴向磁通电机的功率密度突破 10kW/kg，体积较同功率径向磁通电机减少 40%。同时，采用不等厚磁钢、分段式磁钢排列，气隙磁场正弦度提升 25%，齿槽转矩降低 50%，已在保时捷 Taycan、蔚来 ET7 等车型的辅助电机中应用，未来将向主驱动电机普及。

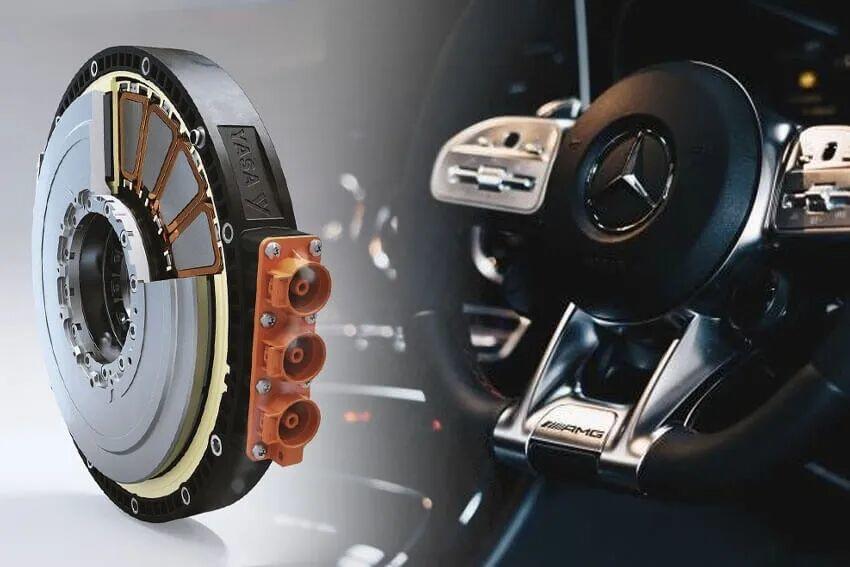

应用事例：轴向磁通电机已从辅助驱动升级为主力配置，梅赛德斯 - AMG 与 YASA 联合开发的轴向磁通电机，单台仅重 24 公斤却能爆发 489 马力，三台组合系统搭载于AMG GT XX超跑，综合功率突破 1000 匹，配合 800V 平台实现 5 分钟充电 400 公里的性能表现。

家用车领域，岚图追光 PHEV采用双转子轴向磁通电机，通过浸没式油冷技术和碳纤维定转子设计，功率密度达 8kW/kg，体积较同功率径向电机缩减 35%，为座舱腾出更多储物空间。

磁通切换永磁电机
定子嵌入永磁体的结构，解决了转子永磁体电机弱磁困难、易退磁的痛点。某台架试验电机的持续运行效率达 96.8%，最高转速突破 18000r/min，且容错能力强，某一相故障时仍能维持 80% 动力输出，适合商用车、越野车等对可靠性要求高的场景。
应用事例：磁通切换永磁电机则瞄准商用车市场，宇通 E12 电动大巴搭载该类型电机，某相故障时仍能维持 80% 动力输出，有效降低运营中断风险。

2. 转子与绕组技术创新

碳纤维转子应用
碳纤维材料的抗拉强度达 3000MPa，密度仅为钢的 1/4，用其制作高速电机转子，可适配 25000r/min 以上转速，同时降低涡流损耗 30%。某超跑车型搭载碳纤维转子电机，最大功率提升至 400kW，转子重量减轻 2kg，加速性能提升 0.5 秒（0-100km/h）。

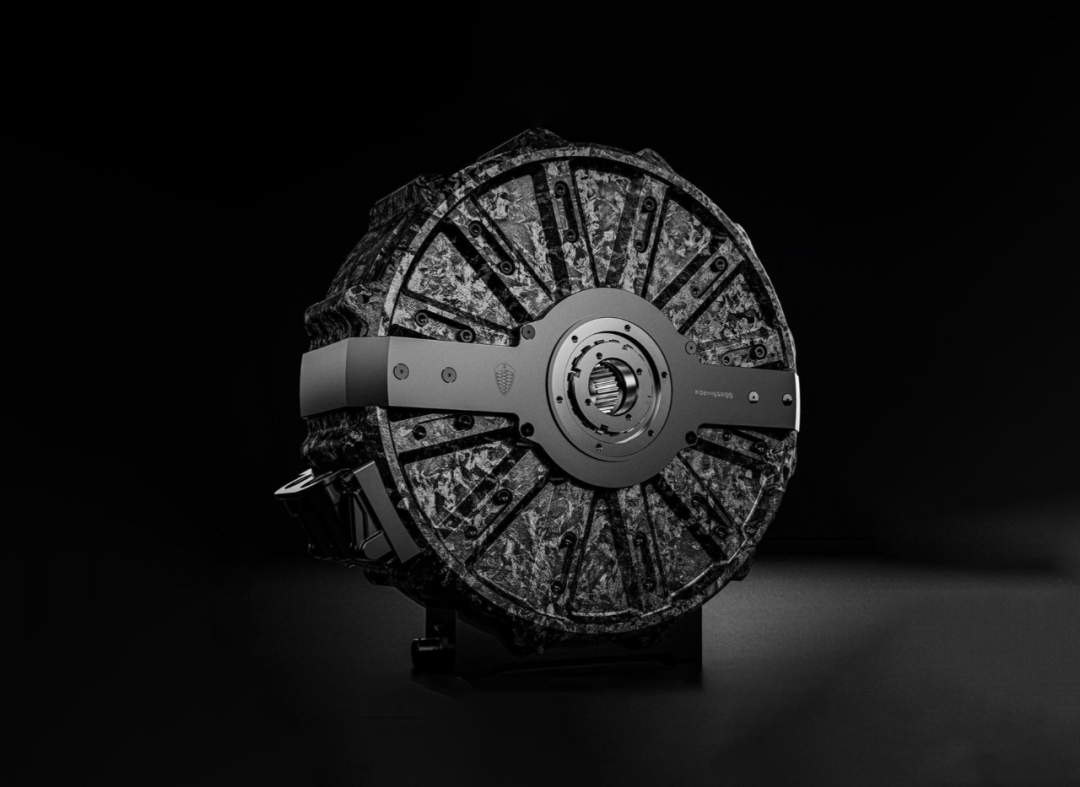

应用事例：碳纤维转子成为超跑 “性能密码”，科尼赛克 Gemera的 “暗物质电机” 采用碳纤维定转子一体化设计，配合六相电源系统，功率密度达 15.38kW/kg，使该车在混动模式下实现 2.0 秒破百的加速性能。

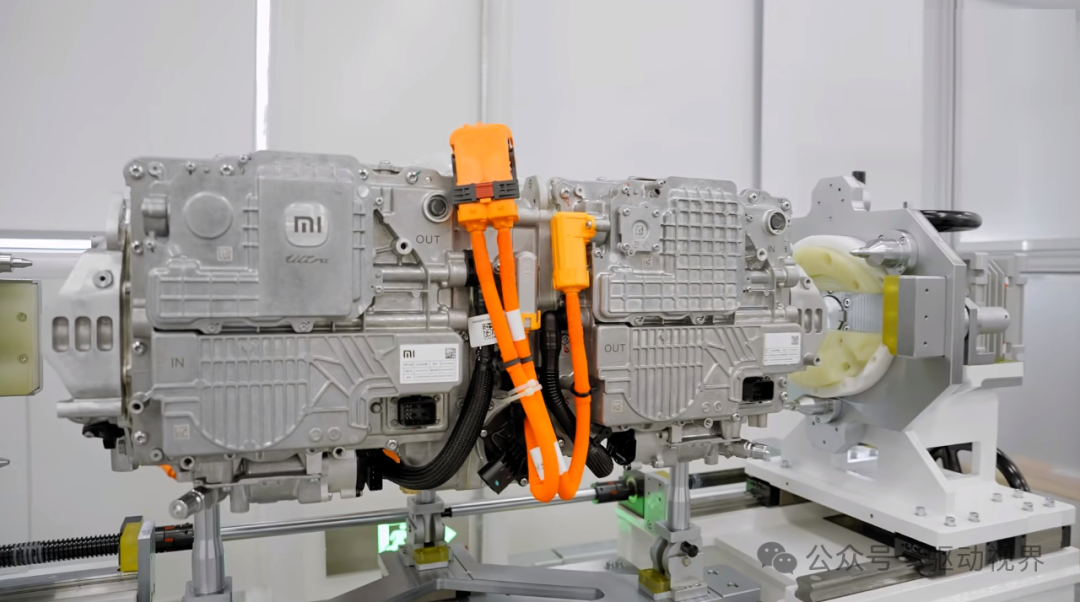

量产车型中，小米 SU7 Max搭载碳纤维套筒转子电机，最高转速 27200 转 / 分，配合 9 层 Hair-pin 扁线绕组，功率密度达 10.14kW/kg，兼顾性能与可靠性。

新型绕组技术

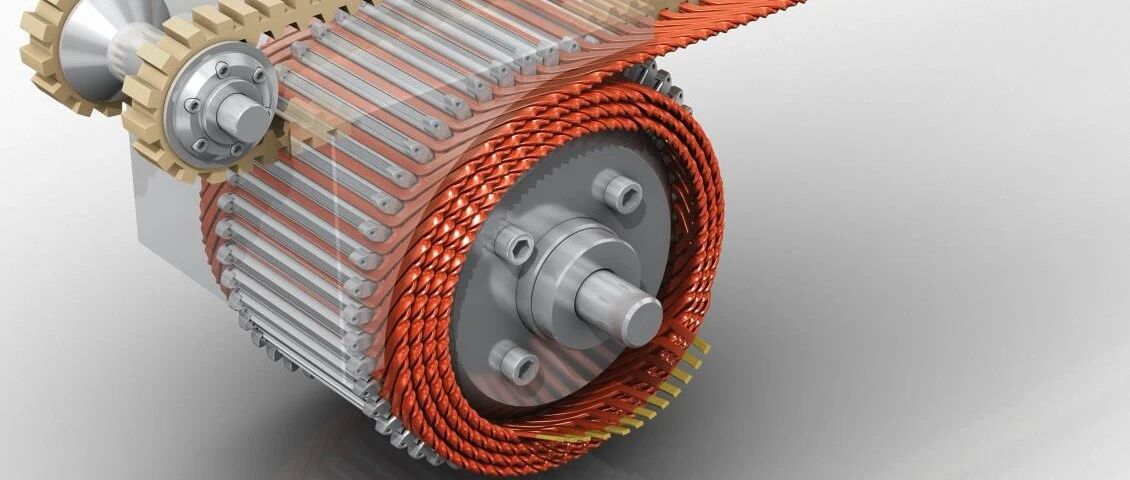

微发夹绕组通过 “Hairpin” 式导线成型，槽满率从传统绕组的 45% 提升至 75%，铜耗降低 15%；微细线绕组采用直径 0.05mm 的极细导线多层绕制，在小体积内实现高功率输出，适配微型电动车、无人机等场景；扁线绕组的截面积增加 30%，散热面积提升 50%，已成为主流车企的标配技术。
应用事例：扁线绕组已成为主流技术，特斯拉 Model 3 采用 6 层 Hair-pin 绕组，槽满率提升至 78%，铜耗降低 18%，而比亚迪 e 平台 3.0 电机通过 8 层扁线设计，使 NEDC 工况效率提升 2.5%，续航增加 15 公里。

3. 无轴承与多相电机技术

无轴承电机
通过径向磁悬浮力与轴向推力轴承协同控制，实现转子无机械接触悬浮，摩擦损耗降低 99%，噪音减少 15-20dB，寿命延长 2 倍以上。目前已在宝马 iX 的电动压缩机、特斯拉 Model S 的转向电机中应用，未来将向主驱动电机拓展。
应用事例：无轴承技术在豪华车领域加速渗透，宝马 iX的电动压缩机采用磁悬浮无轴承电机，摩擦损耗降低 99%，噪音较传统结构减少 18dB，提升了座舱静谧性。
多相电机（五相、七相）
相比三相电机，多相电机的容错能力显著提升 —— 某一相开路时，五相电机仍能输出 70% 额定转矩，七相电机可达 80%；同时，多相设计降低电流谐波，转矩脉动减少 40%，适合高端轿车、自动驾驶车辆等对安全性、舒适性要求高的场景。
应用事例：多相电机则成为自动驾驶车型的优选，奔驰 EQS 580 4MATIC搭载五相驱动电机，某相开路时仍能输出 70% 额定转矩，配合扭矩矢量控制，过弯精准度提升 30%，为 L3 级自动驾驶提供动力安全冗余。

三、原理创新：跳出电磁驱动的新路径

传统电磁感应原理的电机已接近性能天花板，基于新型物理效应的电机技术正开辟新赛道。

1. 磁阻电机的性能升级

开关磁阻电机优化
通过转子凸极结构改进（如弧形凸极、斜极设计），结合模型预测控制（MPC）策略，开关磁阻电机的转矩脉动降低 60%，噪音从 85dB 降至 70dB，效率提升至 94%。目前已在商用车、特种车辆中应用，成本较永磁电机低 20%，且无退磁风险。
应用事例：开关磁阻电机通过结构优化打开商用车市场，山东科汇股份研发的 630kW 开关磁阻电机，已应用于 8000 吨电动螺旋压力机，并正在福田欧辉电动重卡上开展路试，其成本较永磁电机低 20%，且无退磁风险，适合重载频繁启停工况。
同步磁阻电机改进
采用多层磁障转子结构，磁阻转矩提升 50%，功率密度突破 5kW/kg，配合矢量控制算法，效率曲线更平坦，在城市工况下的平均效率比永磁电机高 3%，适合网约车、出租车等高频启停场景。

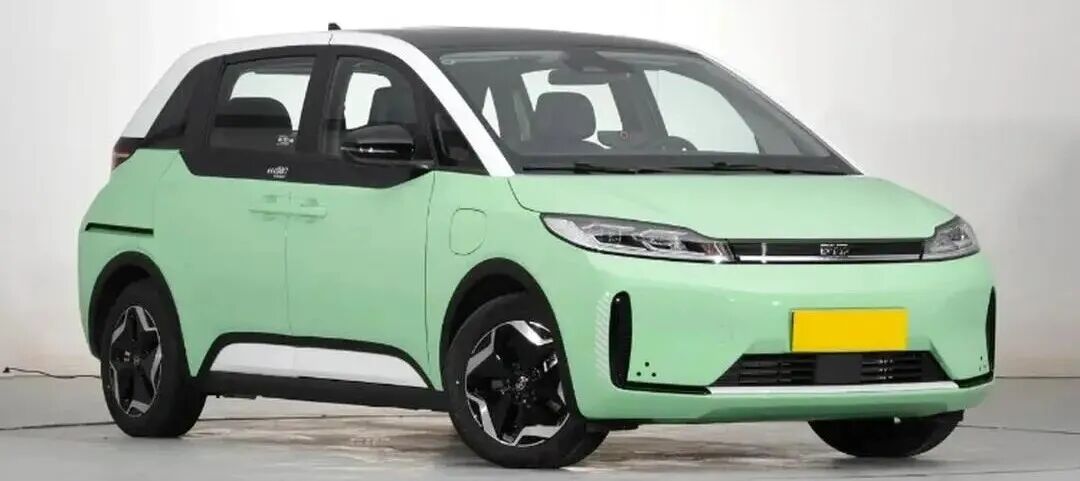

应用事例：同步磁阻电机则成为网约车优选，滴滴定制版比亚迪 D1搭载多层磁障转子同步磁阻电机，城市工况平均效率较永磁电机高 3%，每年可减少约 1200kWh 电耗，降低运营成本。

2. 新型物理效应电机探索

热声电机
基于热声效应（热能→声能→机械能），无需绕组、永磁体，结构仅为 “加热器 - 谐振管 - 活塞”，无电磁干扰，可靠性高。某试验样机的功率达 500W，效率 35%，未来可用于车载高精度电子设备驱动（如激光雷达、自动驾驶传感器）。
磁热效应电机
利用磁性材料在磁场变化时的温度波动（磁化放热、退磁吸热），推动活塞往复运动，理论效率可达 40%。目前已在车载空调压缩机中开展试验，相比传统电动压缩机，能耗降低 20%，且无制冷剂泄漏风险。

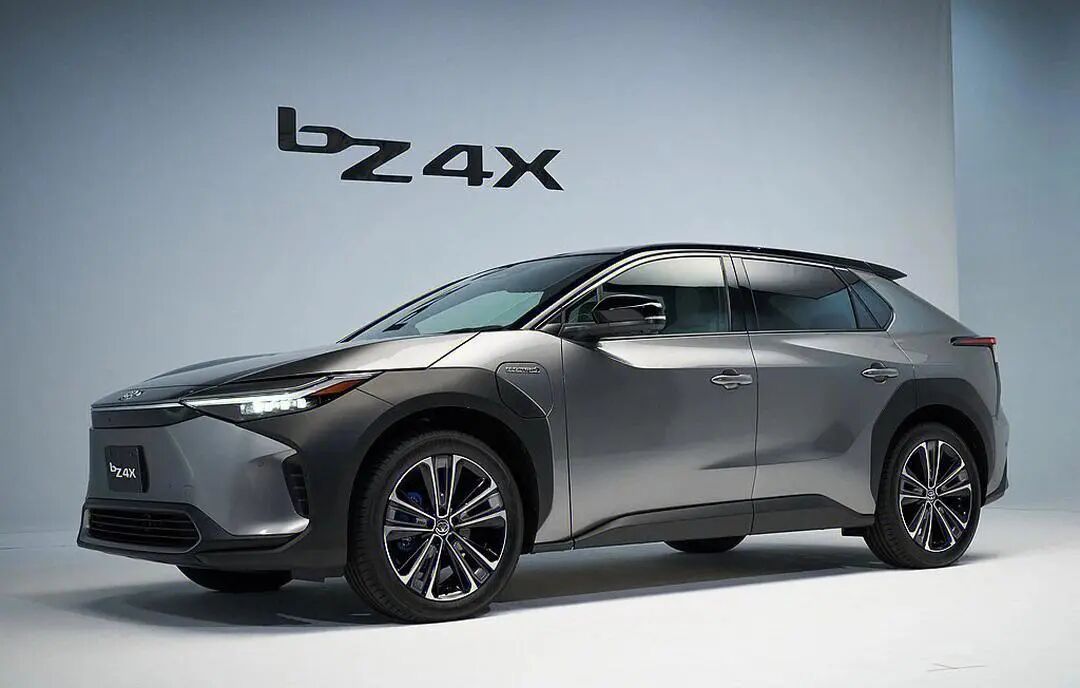

应用事例：磁热效应电机则在空调领域试点，丰田 bZ4X的试验车型采用磁热效应压缩机，较传统电动压缩机能耗降低 20%，且无制冷剂泄漏风险，预计 2026 年搭载于量产车型。

压电电机与铁电聚合物电机
压电电机利用逆压电效应，响应速度达 0.1ms，定位精度 ±1μm，可与主驱动电机组成复合系统，用于自动驾驶的转向微调、制动踏板反馈等场景；铁电聚合物电机具有柔韧性，可适配未来可变形车身的驱动需求，某试验样品的功率密度达 2kW/kg，重量仅为传统电机的 1/5。
应用事例：压电电机已进入量产车辅助系统，奥迪 A8L Horch的自动驾驶转向系统搭载压电微调电机，响应速度 0.1ms，定位精度 ±1μm，可实时修正转向偏差。

四、智能与制造升级：全生命周期的效率优化

智能化技术与先进制造工艺的融合，正从设计、生产、运行到维护，全方位提升电机性能与经济性。

1. 智能化设计与仿真

AI 驱动的优化设计
利用机器学习算法自动生成电机拓扑结构、磁钢排列、绕组参数，某车企应用后研发周期缩短 60%，电机效率提升 2%；结合多物理场耦合仿真（电磁 - 热 - 结构 - 振动），提前识别高温热点、应力集中区域，使电机故障率降低 50%。

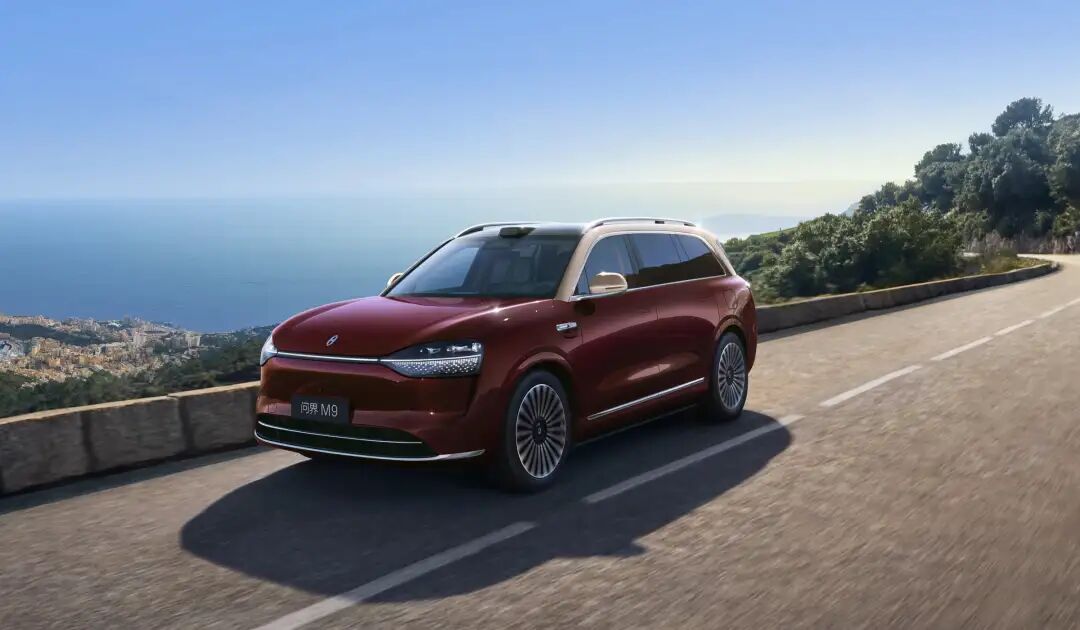

应用事例：AI 设计已成为车企核心竞争力，华为数字能源团队利用机器学习算法优化电机拓扑，将问界 M9驱动电机的研发周期从 18 个月缩短至 7 个月，效率提升 2.3%。

数字孪生技术应用
构建电机全生命周期数字孪生模型，实时映射运行数据（温度、振动、电流），不仅能快速诊断故障（如轴承磨损、绕组短路），还能预测剩余寿命（RUL），某案例中预测准确率达 95%，维护成本降低 40%。
应用事例：数字孪生技术则实现全生命周期管理，宁德时代与蔚来联合开发的电机系统，通过 200 + 传感器节点实时采集数据，故障预测准确率达 95%，使维护成本降低 40%，电机寿命延长至 30 万公里。

2. 先进制造工艺

3D 打印定制化制造
通过 SLM（选择性激光熔化）技术打印电机定子、转子，可实现复杂冷却通道（如螺旋式、点阵式），散热效率提升 40%；打印超材料磁芯结构，漏磁率降低 25%。某款 3D 打印电机的功率密度达 8kW/kg，较传统工艺提升 30%。
应用事例：3D 打印技术正在重构电机生产，苏州美迈科技采用砂型 3D 打印技术制造电机外壳，一体化成型随形冷却通道，使散热效率提升 30%，泄漏风险降为零，该工艺已应用于极氪 001 FR的四电机系统量产。

拓扑优化与轻量化
通过 OptiStruct 等软件优化电机壳体、端盖结构，去除冗余材料，使重量减轻 20%，同时提升结构强度 15%；采用碳纤维复合材料制作电机外壳，重量进一步降低 30%，适配轻量化车型需求。
应用事例：拓扑优化则助力轻量化，通用汽车 Ultium 平台电机通过 OptiStruct 软件优化壳体，重量减轻 25%，抗扭刚度提升 18%，适配凯迪拉克 LYRIQ 的长续航需求。

3. 健康监测与自修复

AI 健康监测
通过振动传感器、温度传感器采集数据，结合深度学习算法识别电机异常特征（如轴承外圈磨损的特征频率、绕组绝缘老化的局部放电信号），提前 30 天预警故障，避免突发停机。
应用事例：AI 健康监测已成为商用车标配，宇通客车 E10搭载的电机系统通过振动传感器识别轴承磨损特征频率，可提前 30 天预警故障，将突发停机率降低 60%。
性能自修复
当检测到电机性能衰退（如绕组电阻增加、磁钢退磁），通过调整控制参数（如电流相位、励磁强度）进行补偿，某试验电机在磁钢退磁 10% 后，仍能通过算法调整维持 98% 额定功率输出，延长使用寿命 1 倍。
应用事例：性能自修复技术则在出租车上验证，北京出租车定制版北汽 EU5的电机在磁钢退磁 10% 后，通过电流相位调整维持 98% 额定功率，使用寿命从 8 年延长至 16 年。

五、极端环境适应性：拓展应用边界

针对高温、高海拔、高振动等复杂工况，电机技术正强化环境适应性，满足多样化场景需求。

1. 高温环境适配

耐高温材料应用
采用聚酰亚胺（PI）绝缘导线（耐温 220℃）、陶瓷轴承（耐温 300℃）、高温润滑脂（耐温 200℃），使电机在 50℃环境下的持续运行功率提升 15%，避免高温导致的功率衰减。

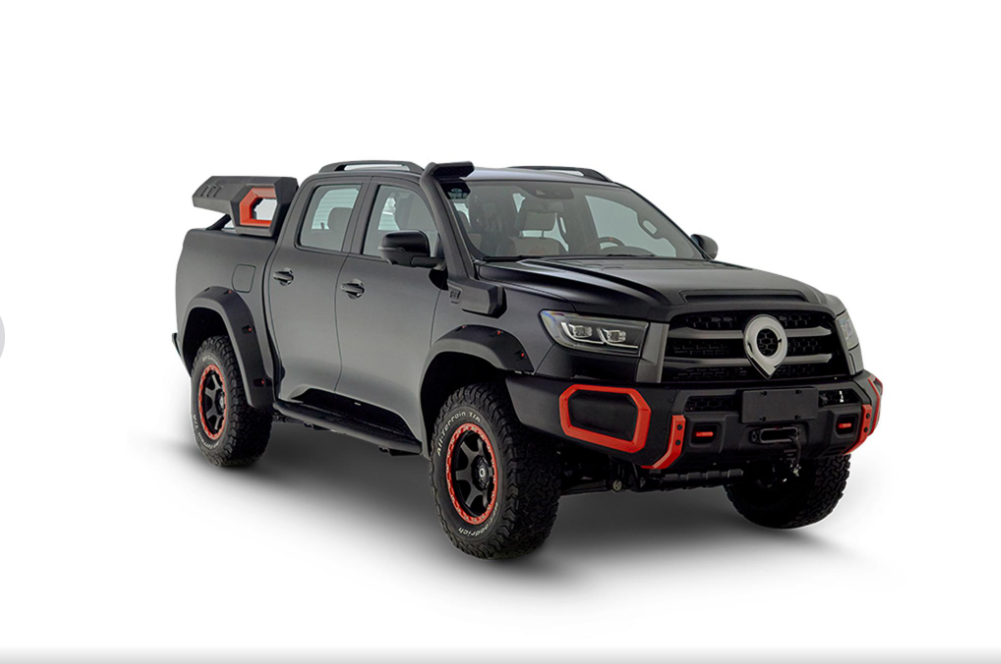

应用事例：高温适配技术已通过实战验证，长城炮新能源越野版采用聚酰亚胺绝缘导线和陶瓷轴承，配合华为智能油冷系统，在沙漠 45℃环境下持续运行 4 小时，电机温度稳定在 175℃以下，功率衰减不足 5%。

智能热管理
集成微型液冷板、热管散热器，结合 AI 控制的风扇转速调节，使电机温度波动控制在 ±5℃以内，某车型在沙漠工况下（环境温度 45℃），电机最高温度稳定在 180℃以下。
应用事例：智能热管理则成为高端车型标配，理想 L9的电机集成微型液冷板与 AI 控温算法，温度波动控制在 ±3℃，在海南夏季工况下续航保持率达 92%。

2. 低摩擦与长寿命

超润滑技术
在电机轴承表面构建类金刚石（DLC）涂层，摩擦系数降至 0.005；或采用磁性流体润滑，实现 “零磨损” 运行，使轴承寿命延长 5 倍以上。
应用事例：超润滑技术赋能极端场景，中国重汽豪沃矿山电动卡车的电机轴承采用类金刚石涂层，摩擦系数降至 0.005，在粉尘环境下轴承寿命延长 5 倍。
自润滑材料
用聚四氟乙烯（PTFE）基复合材料制作电机滑动部件，无需润滑油，维护周期延长至 10 万公里，适合恶劣环境下的特种车辆应用。
应用事例：自润滑材料则简化维护流程，东风猛士军用电动越野车的滑动部件采用 PTFE 基复合材料，无需润滑油，在泥泞工况下维护周期延长至 10 万公里，适应野外复杂环境。

六、总结

上述十大趋势围绕材料、结构、原理、智能与环境适配构建驱动电机全维度革新，核心均指向功率密度、效率与可靠性的协同提升。对从业者而言，需跳出单一技术优化思维，注重材料突破与结构设计、智能算法的跨域融合；同时需直面非晶合金成本、超导冷却等产业化瓶颈，锚定极端工况需求与全生命周期健康管理，在技术创新与量产落地间找到平衡，方能推动驱动电机从实验室突破走向市场主流应用。

全文完~
